Центратор для обсадных труб

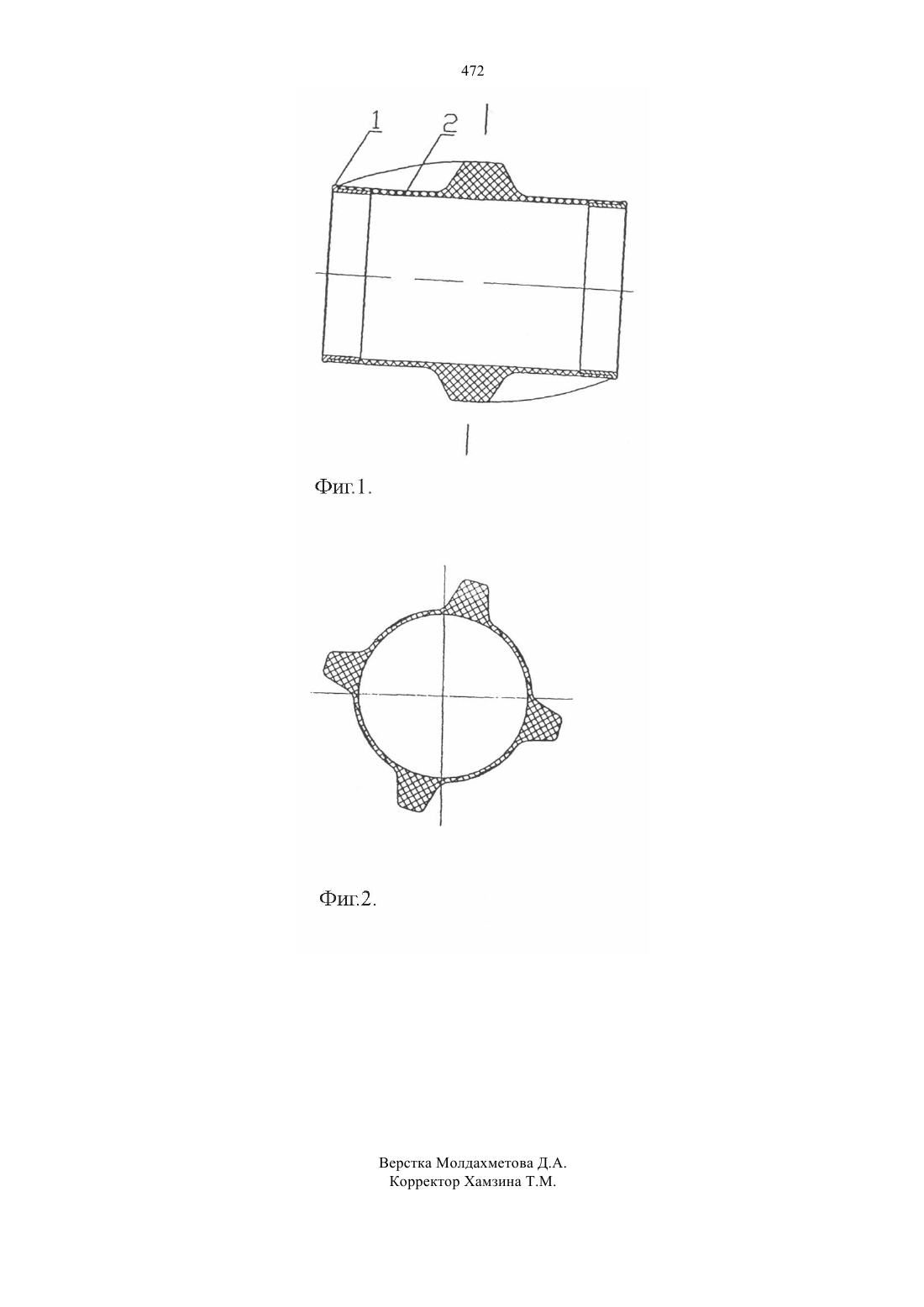

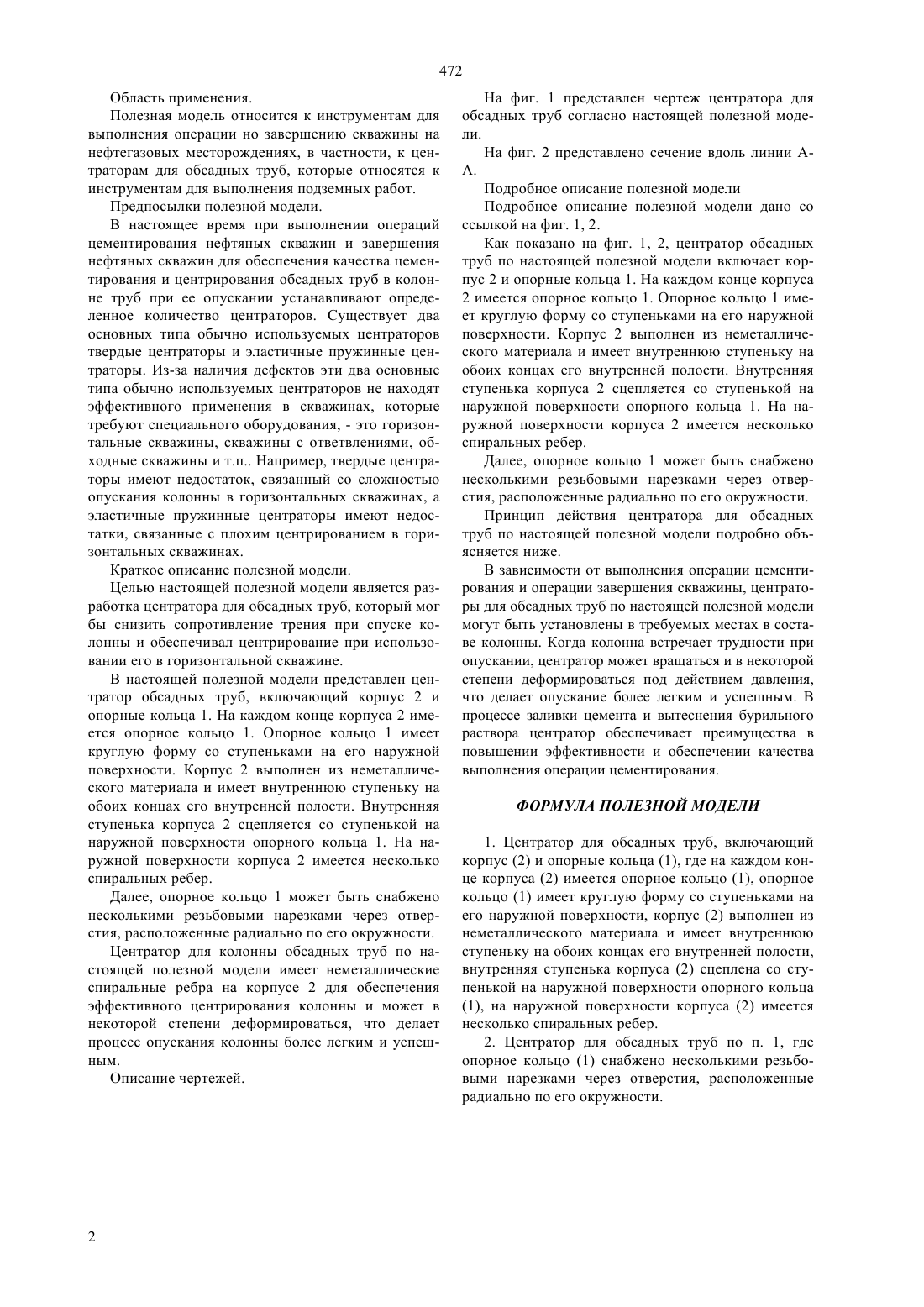

(51) 21 17/08 (2006.01) 21 17/042 (2006.01) 16 47/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 2 и опорные кольца 1. Каждый конец корпуса 2 снабжен опорным кольцом 1. Опорное кольцо 1 имеет круглую форму со ступеньками на его наружной поверхности. Корпус 2 выполнен из неметаллического материала и имеет внутреннюю ступеньку на обоих концах его внутренней полости. Внутренняя ступенька корпуса 2 сцепляется со ступенькой на наружной поверхности опорного кольца 1. На наружной поверхности корпуса 2 имеется несколько спиральных ребер, которые могут обеспечить эффективное центрирование колонны и, когда колонна встречает трудности при опускании, центратор может вращаться и в некоторой степени деформироваться под действием давления, что делает опускание более легким и успешным.(73) ДРИЛЛИНГ ТЕКНОЛОДЖИ РИСЕРЧ ИНСТИТУТ КСИНЬЯНЬ ПЕТРОЛЕУМ АДМИНИСТРЕЙШН БЮРО(54) ЦЕНТРАТОР ДЛЯ ОБСАДНЫХ ТРУБ(57) В настоящей полезной модели представлен центратор для обсадных труб, включающий корпус 472 Область применения. Полезная модель относится к инструментам для выполнения операции но завершению скважины на нефтегазовых месторождениях, в частности, к центраторам для обсадных труб, которые относятся к инструментам для выполнения подземных работ. Предпосылки полезной модели. В настоящее время при выполнении операций цементирования нефтяных скважин и завершения нефтяных скважин для обеспечения качества цементирования и центрирования обсадных труб в колонне труб при ее опускании устанавливают определенное количество центраторов. Существует два основных типа обычно используемых центраторов твердые центраторы и эластичные пружинные центраторы. Из-за наличия дефектов эти два основные типа обычно используемых центраторов не находят эффективного применения в скважинах, которые требуют специального оборудования, - это горизонтальные скважины, скважины с ответвлениями, обходные скважины и т.п Например, твердые центраторы имеют недостаток, связанный со сложностью опускания колонны в горизонтальных скважинах, а эластичные пружинные центраторы имеют недостатки, связанные с плохим центрированием в горизонтальных скважинах. Краткое описание полезной модели. Целью настоящей полезной модели является разработка центратора для обсадных труб, который мог бы снизить сопротивление трения при спуске колонны и обеспечивал центрирование при использовании его в горизонтальной скважине. В настоящей полезной модели представлен центратор обсадных труб, включающий корпус 2 и опорные кольца 1. На каждом конце корпуса 2 имеется опорное кольцо 1. Опорное кольцо 1 имеет круглую форму со ступеньками на его наружной поверхности. Корпус 2 выполнен из неметаллического материала и имеет внутреннюю ступеньку на обоих концах его внутренней полости. Внутренняя ступенька корпуса 2 сцепляется со ступенькой на наружной поверхности опорного кольца 1. На наружной поверхности корпуса 2 имеется несколько спиральных ребер. Далее, опорное кольцо 1 может быть снабжено несколькими резьбовыми нарезками через отверстия, расположенные радиально по его окружности. Центратор для колонны обсадных труб по настоящей полезной модели имеет неметаллические спиральные ребра на корпусе 2 для обеспечения эффективного центрирования колонны и может в некоторой степени деформироваться, что делает процесс опускания колонны более легким и успешным. Описание чертежей. На фиг. 1 представлен чертеж центратора для обсадных труб согласно настоящей полезной модели. На фиг. 2 представлено сечение вдоль линии АА. Подробное описание полезной модели Подробное описание полезной модели дано со ссылкой на фиг. 1, 2. Как показано на фиг. 1, 2, центратор обсадных труб по настоящей полезной модели включает корпус 2 и опорные кольца 1. На каждом конце корпуса 2 имеется опорное кольцо 1. Опорное кольцо 1 имеет круглую форму со ступеньками на его наружной поверхности. Корпус 2 выполнен из неметаллического материала и имеет внутреннюю ступеньку на обоих концах его внутренней полости. Внутренняя ступенька корпуса 2 сцепляется со ступенькой на наружной поверхности опорного кольца 1. На наружной поверхности корпуса 2 имеется несколько спиральных ребер. Далее, опорное кольцо 1 может быть снабжено несколькими резьбовыми нарезками через отверстия, расположенные радиально по его окружности. Принцип действия центратора для обсадных труб по настоящей полезной модели подробно объясняется ниже. В зависимости от выполнения операции цементирования и операции завершения скважины, центраторы для обсадных труб по настоящей полезной модели могут быть установлены в требуемых местах в составе колонны. Когда колонна встречает трудности при опускании, центратор может вращаться и в некоторой степени деформироваться под действием давления,что делает опускание более легким и успешным. В процессе заливки цемента и вытеснения бурильного раствора центратор обеспечивает преимущества в повышении эффективности и обеспечении качества выполнения операции цементирования. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Центратор для обсадных труб, включающий корпус (2) и опорные кольца (1), где на каждом конце корпуса (2) имеется опорное кольцо (1), опорное кольцо (1) имеет круглую форму со ступеньками на его наружной поверхности, корпус (2) выполнен из неметаллического материала и имеет внутреннюю ступеньку на обоих концах его внутренней полости,внутренняя ступенька корпуса (2) сцеплена со ступенькой на наружной поверхности опорного кольца(1), на наружной поверхности корпуса (2) имеется несколько спиральных ребер. 2. Центратор для обсадных труб по п. 1, где опорное кольцо (1) снабжено несколькими резьбовыми нарезками через отверстия, расположенные радиально по его окружности.
