Медицинская маска

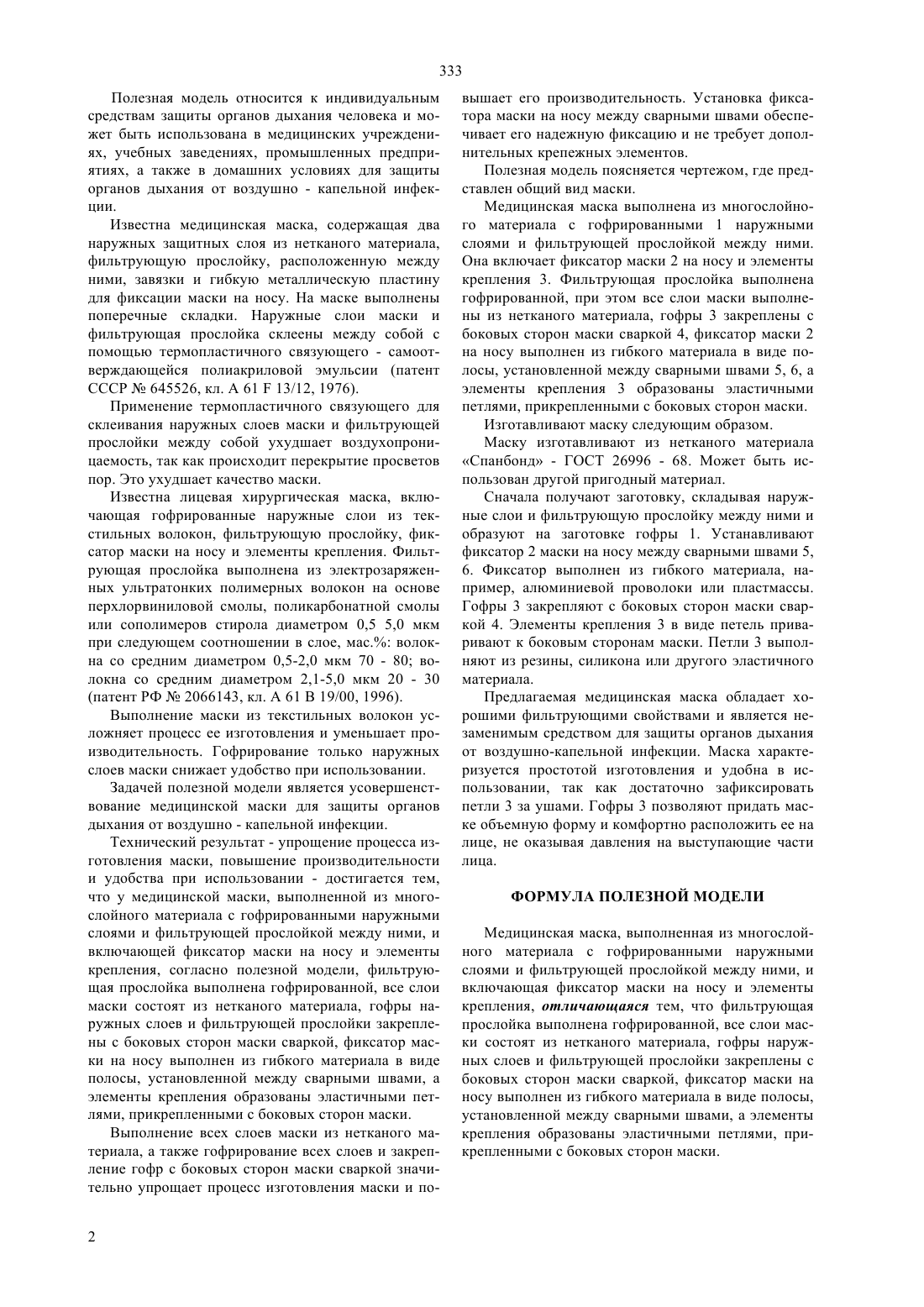

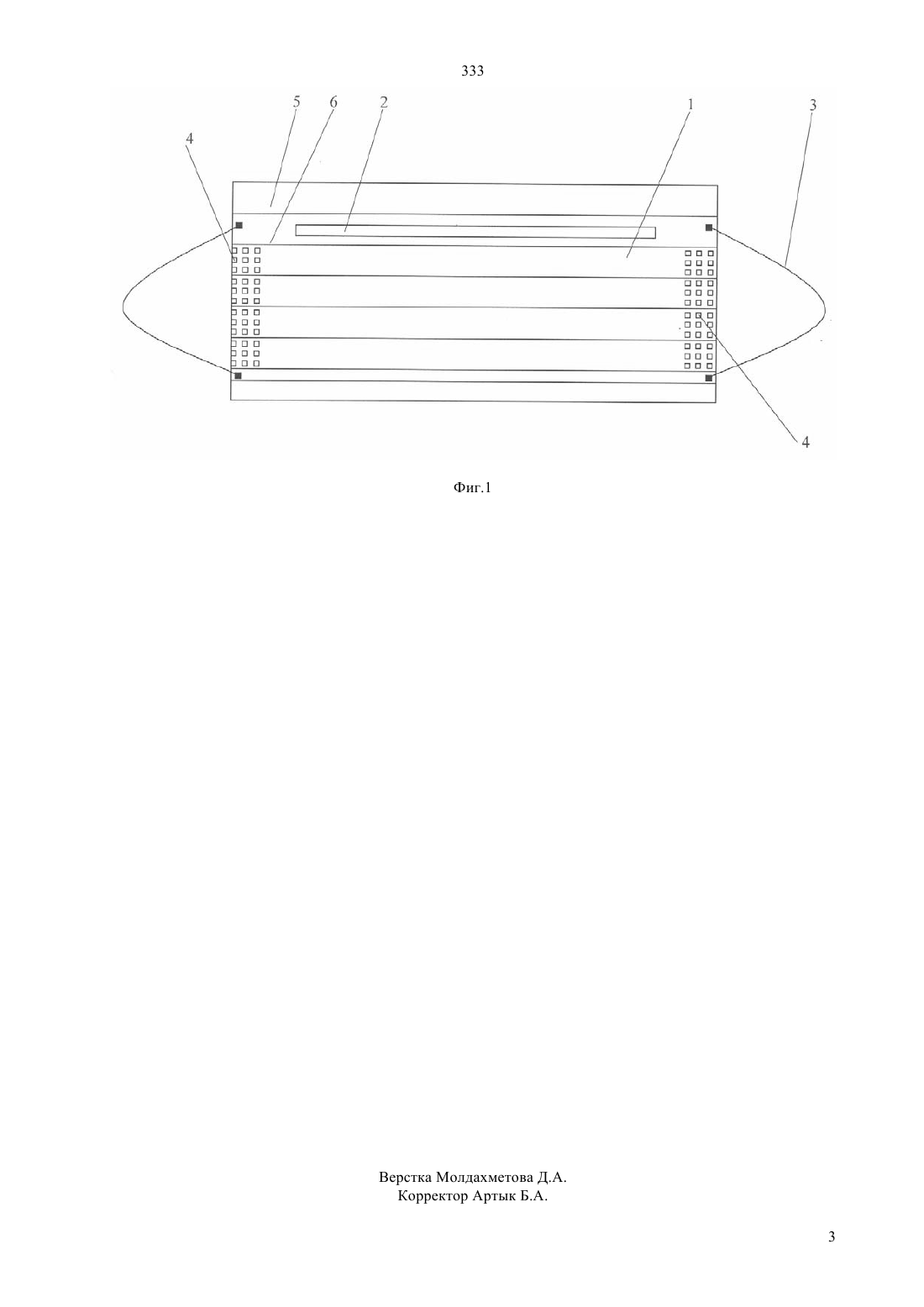

(51) 61 19/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ и удобства при использовании - достигается тем,что у медицинской маски, выполненной из многослойного материала с гофрированными наружными слоями и фильтрующей прослойкой между ними, и включающей фиксатор маски на носу и элементы крепления, согласно полезной модели, фильтрующая прослойка выполнена гофрированной, все слои маски состоят из нетканого материала, гофры наружных слоев и фильтрующей прослойки закреплены с боковых сторон маски сваркой, фиксатор маски на носу выполнен из гибкого материала в виде полосы, установленной между сварными швами, а элементы крепления образованы эластичными петлями, прикрепленными с боковых сторон маски.(57) Полезная модель относится к индивидуальным средствам защиты органов дыхания человека и может быть использована в медицинских учреждениях, учебных заведениях, промышленных предприятиях, а также в домашних условиях для защиты органов дыхания от воздушно - капельной инфекции. Технический результат - упрощение процесса изготовления маски, повышение производительности 333 Полезная модель относится к индивидуальным средствам защиты органов дыхания человека и может быть использована в медицинских учреждениях, учебных заведениях, промышленных предприятиях, а также в домашних условиях для защиты органов дыхания от воздушно - капельной инфекции. Известна медицинская маска, содержащая два наружных защитных слоя из нетканого материала,фильтрующую прослойку, расположенную между ними, завязки и гибкую металлическую пластину для фиксации маски на носу. На маске выполнены поперечные складки. Наружные слои маски и фильтрующая прослойка склеены между собой с помощью термопластичного связующего - самоотверждающейся полиакриловой эмульсии (патент СССР 645526, кл. А 6113/12, 1976). Применение термопластичного связующего для склеивания наружных слоев маски и фильтрующей прослойки между собой ухудшает воздухопроницаемость, так как происходит перекрытие просветов пор. Это ухудшает качество маски. Известна лицевая хирургическая маска, включающая гофрированные наружные слои из текстильных волокон, фильтрующую прослойку, фиксатор маски на носу и элементы крепления. Фильтрующая прослойка выполнена из электрозаряженных ультратонких полимерных волокон на основе перхлорвиниловой смолы, поликарбонатной смолы или сополимеров стирола диаметром 0,5 5,0 мкм при следующем соотношении в слое, мас. волокна со средним диаметром 0,5-2,0 мкм 70 - 80 волокна со средним диаметром 2,1-5,0 мкм 20 - 30(патент РФ 2066143, кл. А 61 В 19/00, 1996). Выполнение маски из текстильных волокон усложняет процесс ее изготовления и уменьшает производительность. Гофрирование только наружных слоев маски снижает удобство при использовании. Задачей полезной модели является усовершенствование медицинской маски для защиты органов дыхания от воздушно - капельной инфекции. Технический результат - упрощение процесса изготовления маски, повышение производительности и удобства при использовании - достигается тем,что у медицинской маски, выполненной из многослойного материала с гофрированными наружными слоями и фильтрующей прослойкой между ними, и включающей фиксатор маски на носу и элементы крепления, согласно полезной модели, фильтрующая прослойка выполнена гофрированной, все слои маски состоят из нетканого материала, гофры наружных слоев и фильтрующей прослойки закреплены с боковых сторон маски сваркой, фиксатор маски на носу выполнен из гибкого материала в виде полосы, установленной между сварными швами, а элементы крепления образованы эластичными петлями, прикрепленными с боковых сторон маски. Выполнение всех слоев маски из нетканого материала, а также гофрирование всех слоев и закрепление гофр с боковых сторон маски сваркой значительно упрощает процесс изготовления маски и по 2 вышает его производительность. Установка фиксатора маски на носу между сварными швами обеспечивает его надежную фиксацию и не требует дополнительных крепежных элементов. Полезная модель поясняется чертежом, где представлен общий вид маски. Медицинская маска выполнена из многослойного материала с гофрированными 1 наружными слоями и фильтрующей прослойкой между ними. Она включает фиксатор маски 2 на носу и элементы крепления 3. Фильтрующая прослойка выполнена гофрированной, при этом все слои маски выполнены из нетканого материала, гофры 3 закреплены с боковых сторон маски сваркой 4, фиксатор маски 2 на носу выполнен из гибкого материала в виде полосы, установленной между сварными швами 5, 6, а элементы крепления 3 образованы эластичными петлями, прикрепленными с боковых сторон маски. Изготавливают маску следующим образом. Маску изготавливают из нетканого материала Спанбонд - ГОСТ 26996 - 68. Может быть использован другой пригодный материал. Сначала получают заготовку, складывая наружные слои и фильтрующую прослойку между ними и образуют на заготовке гофры 1. Устанавливают фиксатор 2 маски на носу между сварными швами 5,6. Фиксатор выполнен из гибкого материала, например, алюминиевой проволоки или пластмассы. Гофры 3 закрепляют с боковых сторон маски сваркой 4. Элементы крепления 3 в виде петель приваривают к боковым сторонам маски. Петли 3 выполняют из резины, силикона или другого эластичного материала. Предлагаемая медицинская маска обладает хорошими фильтрующими свойствами и является незаменимым средством для защиты органов дыхания от воздушно-капельной инфекции. Маска характеризуется простотой изготовления и удобна в использовании, так как достаточно зафиксировать петли 3 за ушами. Гофры 3 позволяют придать маске объемную форму и комфортно расположить ее на лице, не оказывая давления на выступающие части лица. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Медицинская маска, выполненная из многослойного материала с гофрированными наружными слоями и фильтрующей прослойкой между ними, и включающая фиксатор маски на носу и элементы крепления, отличающаяся тем, что фильтрующая прослойка выполнена гофрированной, все слои маски состоят из нетканого материала, гофры наружных слоев и фильтрующей прослойки закреплены с боковых сторон маски сваркой, фиксатор маски на носу выполнен из гибкого материала в виде полосы,установленной между сварными швами, а элементы крепления образованы эластичными петлями, прикрепленными с боковых сторон маски.
