Сварочный осциллятор

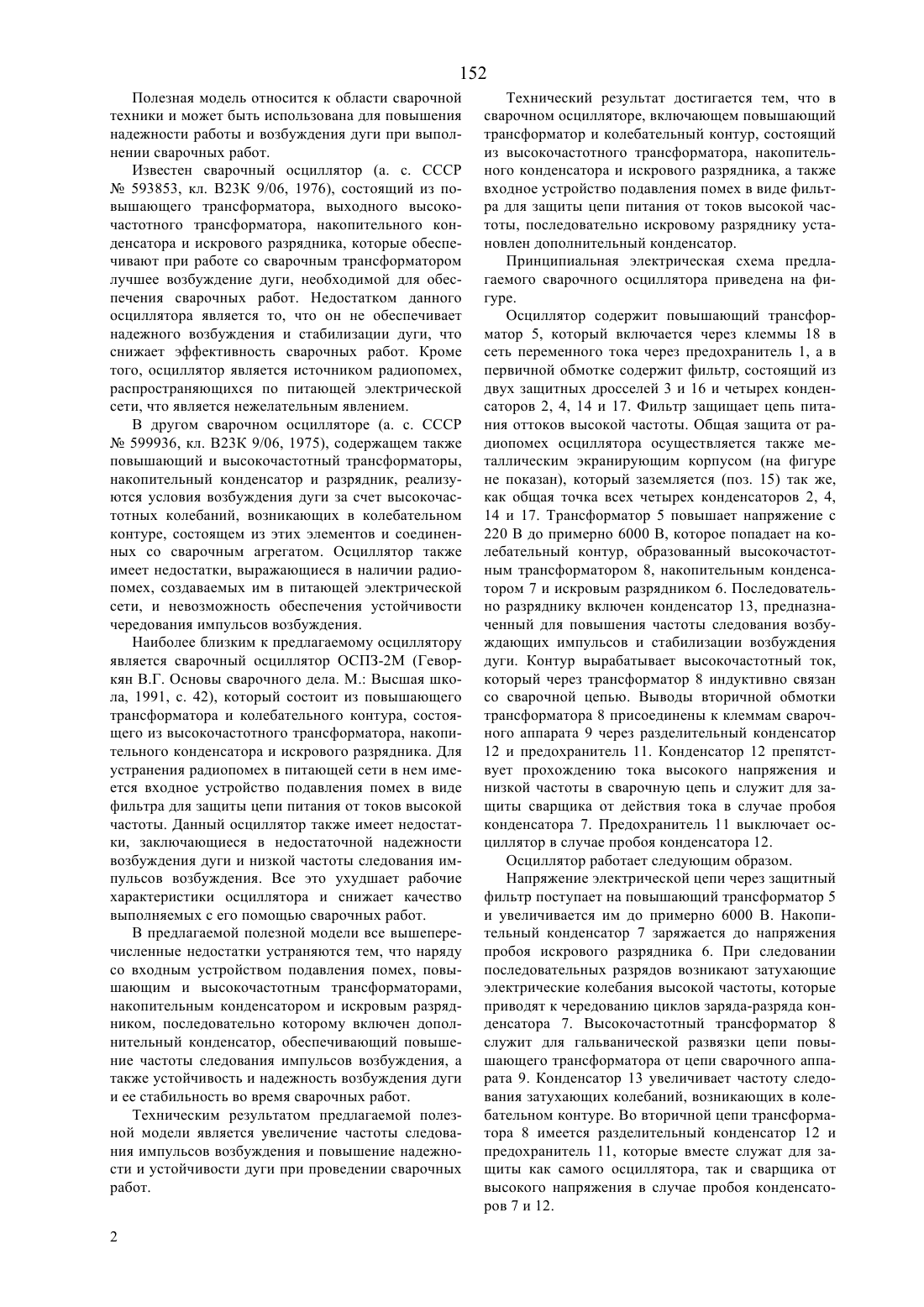

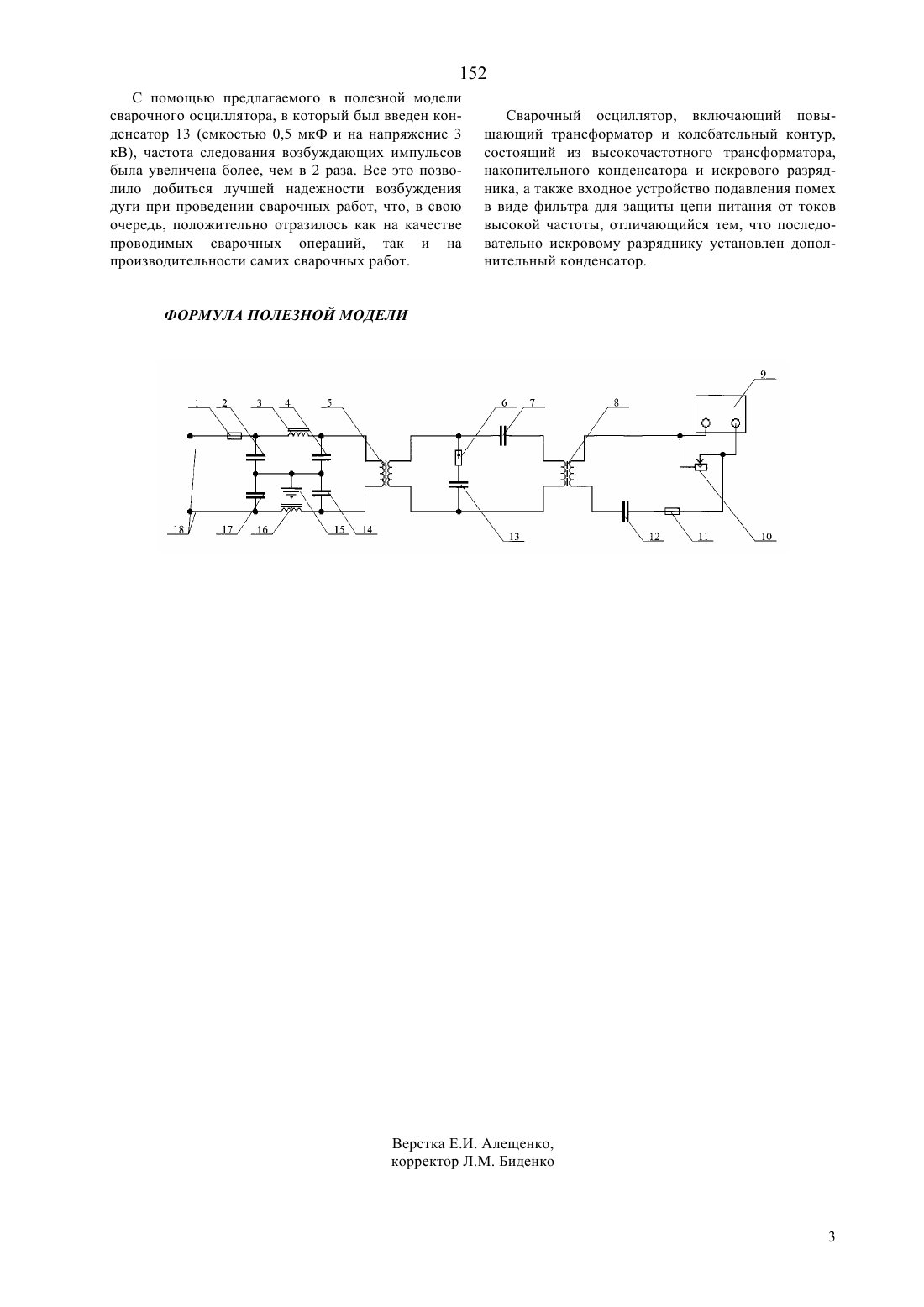

(51)7 23 9/06 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к области сварочной техники и может быть использована для повы шения надежности работы и возбуждения дуги при сварке. В предлагаемом сварочном осцилляторе это решается за счет того, что наряду с входным устройством подавления помех, повышающим и высокочастотным трансформаторами, накопительным конденсатором и искровым разрядником он содержит конденсатор, соединенный последовательно с разрядником, который позволяет увеличить частоту следования импульсов возбуждения дуги и ее стабильность во время сварочных работ. 152 Полезная модель относится к области сварочной техники и может быть использована для повышения надежности работы и возбуждения дуги при выполнении сварочных работ. Известен сварочный осциллятор (а. с. СССР 593853, кл. В 23 К 9/06, 1976), состоящий из повышающего трансформатора, выходного высокочастотного трансформатора, накопительного конденсатора и искрового разрядника, которые обеспечивают при работе со сварочным трансформатором лучшее возбуждение дуги, необходимой для обеспечения сварочных работ. Недостатком данного осциллятора является то, что он не обеспечивает надежного возбуждения и стабилизации дуги, что снижает эффективность сварочных работ. Кроме того, осциллятор является источником радиопомех,распространяющихся по питающей электрической сети, что является нежелательным явлением. В другом сварочном осцилляторе (а. с. СССР 599936, кл. В 23 К 9/06, 1975), содержащем также повышающий и высокочастотный трансформаторы,накопительный конденсатор и разрядник, реализуются условия возбуждения дуги за счет высокочастотных колебаний, возникающих в колебательном контуре, состоящем из этих элементов и соединенных со сварочным агрегатом. Осциллятор также имеет недостатки, выражающиеся в наличии радиопомех, создаваемых им в питающей электрической сети, и невозможность обеспечения устойчивости чередования импульсов возбуждения. Наиболее близким к предлагаемому осциллятору является сварочный осциллятор ОСПЗ-2 М (Геворкян В.Г. Основы сварочного дела. М. Высшая школа, 1991, с. 42), который состоит из повышающего трансформатора и колебательного контура, состоящего из высокочастотного трансформатора, накопительного конденсатора и искрового разрядника. Для устранения радиопомех в питающей сети в нем имеется входное устройство подавления помех в виде фильтра для защиты цепи питания от токов высокой частоты. Данный осциллятор также имеет недостатки, заключающиеся в недостаточной надежности возбуждения дуги и низкой частоты следования импульсов возбуждения. Все это ухудшает рабочие характеристики осциллятора и снижает качество выполняемых с его помощью сварочных работ. В предлагаемой полезной модели все вышеперечисленные недостатки устраняются тем, что наряду со входным устройством подавления помех, повышающим и высокочастотным трансформаторами,накопительным конденсатором и искровым разрядником, последовательно которому включен дополнительный конденсатор, обеспечивающий повышение частоты следования импульсов возбуждения, а также устойчивость и надежность возбуждения дуги и ее стабильность во время сварочных работ. Техническим результатом предлагаемой полезной модели является увеличение частоты следования импульсов возбуждения и повышение надежности и устойчивости дуги при проведении сварочных работ. 2 Технический результат достигается тем, что в сварочном осцилляторе, включающем повышающий трансформатор и колебательный контур, состоящий из высокочастотного трансформатора, накопительного конденсатора и искрового разрядника, а также входное устройство подавления помех в виде фильтра для защиты цепи питания от токов высокой частоты, последовательно искровому разряднику установлен дополнительный конденсатор. Принципиальная электрическая схема предлагаемого сварочного осциллятора приведена на фигуре. Осциллятор содержит повышающий трансформатор 5, который включается через клеммы 18 в сеть переменного тока через предохранитель 1, а в первичной обмотке содержит фильтр, состоящий из двух защитных дросселей 3 и 16 и четырех конденсаторов 2, 4, 14 и 17. Фильтр защищает цепь питания оттоков высокой частоты. Общая защита от радиопомех осциллятора осуществляется также металлическим экранирующим корпусом (на фигуре не показан), который заземляется (поз. 15) так же,как общая точка всех четырех конденсаторов 2, 4,14 и 17. Трансформатор 5 повышает напряжение с 220 В до примерно 6000 В, которое попадает на колебательный контур, образованный высокочастотным трансформатором 8, накопительным конденсатором 7 и искровым разрядником 6. Последовательно разряднику включен конденсатор 13, предназначенный для повышения частоты следования возбуждающих импульсов и стабилизации возбуждения дуги. Контур вырабатывает высокочастотный ток,который через трансформатор 8 индуктивно связан со сварочной цепью. Выводы вторичной обмотки трансформатора 8 присоединены к клеммам сварочного аппарата 9 через разделительный конденсатор 12 и предохранитель 11. Конденсатор 12 препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь и служит для защиты сварщика от действия тока в случае пробоя конденсатора 7. Предохранитель 11 выключает осциллятор в случае пробоя конденсатора 12. Осциллятор работает следующим образом. Напряжение электрической цепи через защитный фильтр поступает на повышающий трансформатор 5 и увеличивается им до примерно 6000 В. Накопительный конденсатор 7 заряжается до напряжения пробоя искрового разрядника 6. При следовании последовательных разрядов возникают затухающие электрические колебания высокой частоты, которые приводят к чередованию циклов заряда-разряда конденсатора 7. Высокочастотный трансформатор 8 служит для гальванической развязки цепи повышающего трансформатора от цепи сварочного аппарата 9. Конденсатор 13 увеличивает частоту следования затухающих колебаний, возникающих в колебательном контуре. Во вторичной цепи трансформатора 8 имеется разделительный конденсатор 12 и предохранитель 11, которые вместе служат для защиты как самого осциллятора, так и сварщика от высокого напряжения в случае пробоя конденсаторов 7 и 12. 152 С помощью предлагаемого в полезной модели сварочного осциллятора, в который был введен конденсатор 13 (емкостью 0,5 мкФ и на напряжение 3 кВ), частота следования возбуждающих импульсов была увеличена более, чем в 2 раза. Все это позволило добиться лучшей надежности возбуждения дуги при проведении сварочных работ, что, в свою очередь, положительно отразилось как на качестве проводимых сварочных операций, так и на производительности самих сварочных работ. Сварочный осциллятор, включающий повышающий трансформатор и колебательный контур,состоящий из высокочастотного трансформатора,накопительного конденсатора и искрового разрядника, а также входное устройство подавления помех в виде фильтра для защиты цепи питания от токов высокой частоты, отличающийся тем, что последовательно искровому разряднику установлен дополнительный конденсатор.
