Блок сопряжения оконечного и периферийного оборудования с радиостанцией

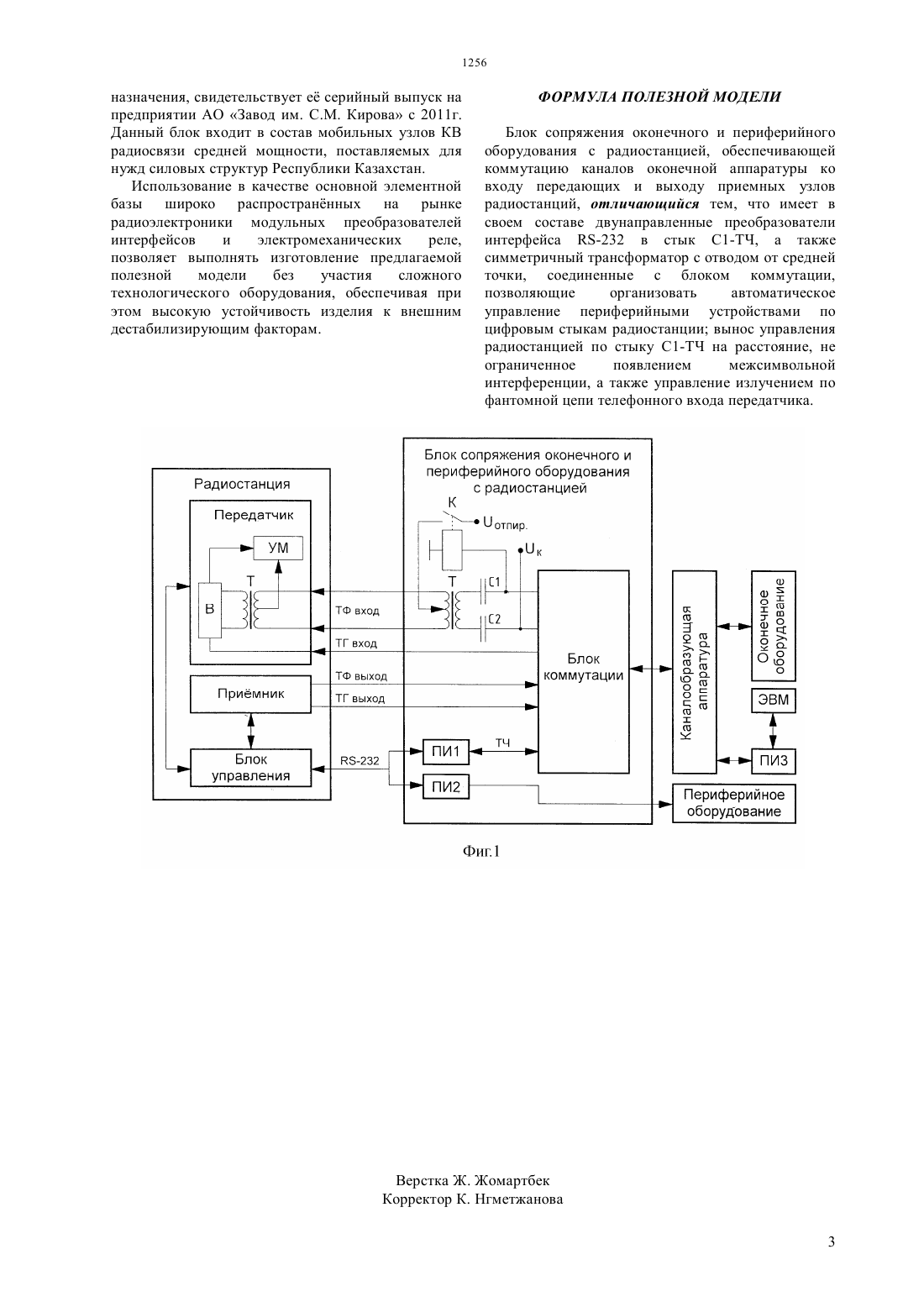

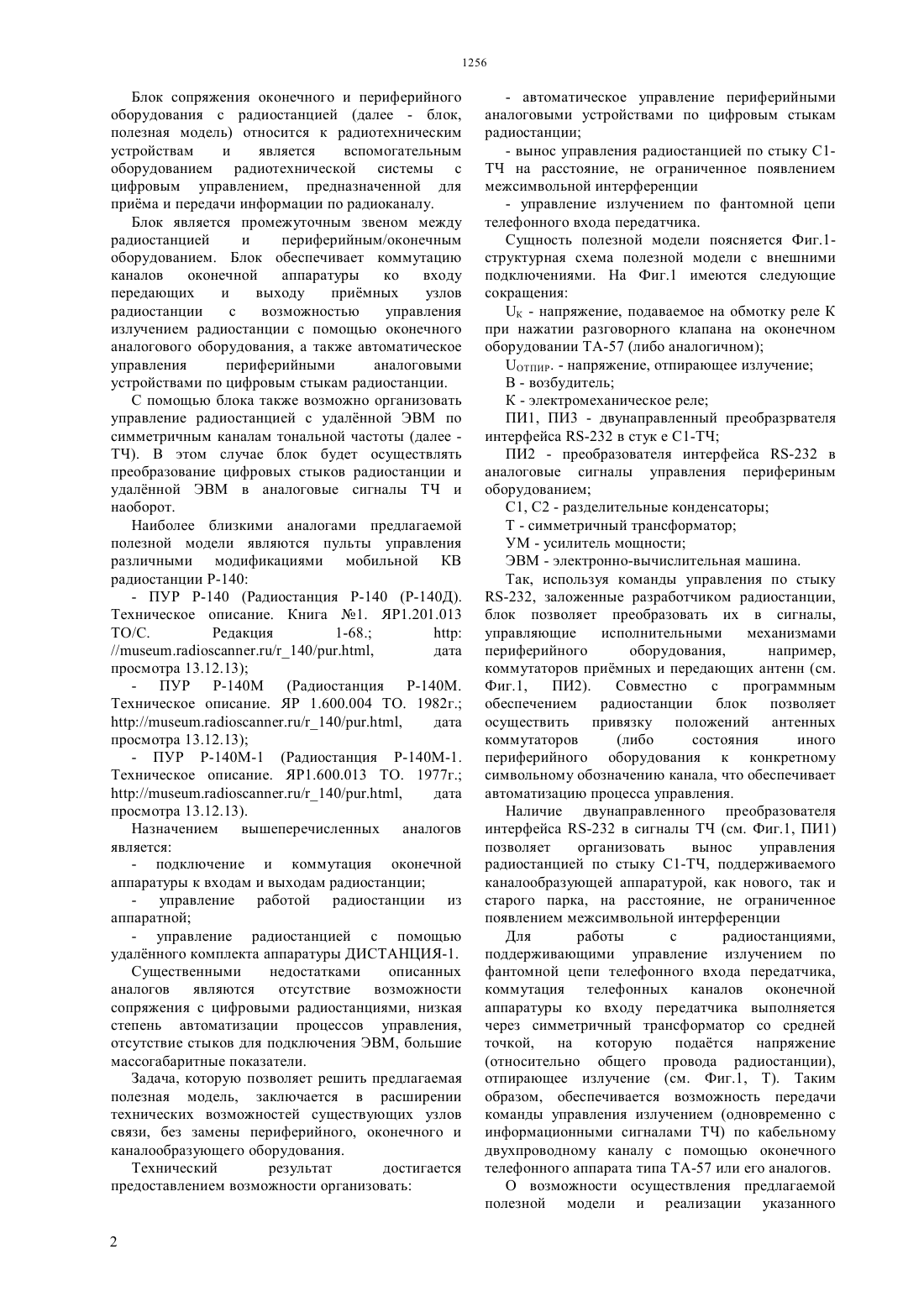

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устаревших аналоговых радиостанций на современные,цифровые,без замены периферийного, оконечного и каналообразующего оборудования. Назначение блока сопряжения оконечного и периферийного оборудования с радиостанцией- коммутация каналов оконечной аппаратуры ко входу передающих и выходу примных узлов радиостанции- обеспечение автоматического управления периферийными аналоговыми устройствами по цифровым стыкам радиостанции- преобразование интерфейса -232 в стык С 1-ТЧ, для организации удалнного управления компонентами радиостанции- управление излучением радиостанции по фантомной цепи телефонного входа передатчика.(73) Акционерное общество Завод им. С.М. Кирова(54) БЛОК СОПРЯЖЕНИЯ ОКОНЕЧНОГО И ПЕРИФЕРИЙНОГО ОБОРУДОВАНИЯ С РАДИОСТАНЦИЕЙ(57) Блок сопряжения оконечного и периферийного оборудования с радиостанцией относится к радиотехническим устройствам и является промежуточным звеном между радиостанцией и периферийным/оконечным оборудованием. Применение блока сопряжения на узлах радиосвязи позволяет производить замену Блок сопряжения оконечного и периферийного оборудования с радиостанцией (далее - блок,полезная модель) относится к радиотехническим устройствам и является вспомогательным оборудованием радиотехнической системы с цифровым управлением, предназначенной для прима и передачи информации по радиоканалу. Блок является промежуточным звеном между радиостанцией и периферийным/оконечным оборудованием. Блок обеспечивает коммутацию каналов оконечной аппаратуры ко входу передающих и выходу примных узлов радиостанции с возможностью управления излучением радиостанции с помощью оконечного аналогового оборудования, а также автоматическое управления периферийными аналоговыми устройствами по цифровым стыкам радиостанции. С помощью блока также возможно организовать управление радиостанцией с удалнной ЭВМ по симметричным каналам тональной частоты (далее ТЧ). В этом случае блок будет осуществлять преобразование цифровых стыков радиостанции и удалнной ЭВМ в аналоговые сигналы ТЧ и наоборот. Наиболее близкими аналогами предлагаемой полезной модели являются пульты управления различными модификациями мобильной КВ радиостанции Р-140///140/.,дата просмотра 13.12.13). Назначением вышеперечисленных аналогов является- подключение и коммутация оконечной аппаратуры к входам и выходам радиостанции- управление работой радиостанции из аппаратной- управление радиостанцией с помощью удалнного комплекта аппаратуры ДИСТАНЦИЯ-1. Существенными недостатками описанных аналогов являются отсутствие возможности сопряжения с цифровыми радиостанциями, низкая степень автоматизации процессов управления,отсутствие стыков для подключения ЭВМ, большие массогабаритные показатели. Задача, которую позволяет решить предлагаемая полезная модель, заключается в расширении технических возможностей существующих узлов связи, без замены периферийного, оконечного и каналообразующего оборудования. Технический результат достигается предоставлением возможности организовать- автоматическое управление периферийными аналоговыми устройствами по цифровым стыкам радиостанции- вынос управления радиостанцией по стыку С 1 ТЧ на расстояние, не ограниченное появлением межсимвольной интерференции- управление излучением по фантомной цепи телефонного входа передатчика. Сущность полезной модели поясняется Фиг.1 структурная схема полезной модели с внешними подключениями. На Фиг.1 имеются следующие сокращения К - напряжение, подаваемое на обмотку реле К при нажатии разговорного клапана на оконечном оборудовании ТА-57 (либо аналогичном) ОТПИР. - напряжение, отпирающее излучение В - возбудитель К - электромеханическое реле ПИ 1, ПИ 3 - двунаправленный преобразрвателя интерфейса -232 в стук е С 1-ТЧ ПИ 2 - преобразователя интерфейса -232 в аналоговые сигналы управления перифериным оборудованием С 1, С 2 - разделительные конденсаторы Т - симметричный трансформатор УМ - усилитель мощности ЭВМ - электронно-вычислительная машина. Так, используя команды управления по стыку-232, заложенные разработчиком радиостанции,блок позволяет преобразовать их в сигналы,управляющие исполнительными механизмами периферийного оборудования,например,коммутаторов примных и передающих антенн (см. Фиг.1,ПИ 2). Совместно с программным обеспечением радиостанции блок позволяет осуществить привязку положений антенных коммутаторов(либо состояния иного периферийного оборудования к конкретному символьному обозначению канала, что обеспечивает автоматизацию процесса управления. Наличие двунаправленного преобразователя интерфейса -232 в сигналы ТЧ (см. Фиг.1, ПИ 1) позволяет организовать вынос управления радиостанцией по стыку 1-ТЧ, поддерживаемого каналообразующей аппаратурой, как нового, так и старого парка, на расстояние, не ограниченное появлением межсимвольной интерференции Для работы с радиостанциями,поддерживающими управление излучением по фантомной цепи телефонного входа передатчика,коммутация телефонных каналов оконечной аппаратуры ко входу передатчика выполняется через симметричный трансформатор со средней точкой, на которую податся напряжение(относительно общего провода радиостанции),отпирающее излучение (см. Фиг.1, Т). Таким образом, обеспечивается возможность передачи команды управления излучением (одновременно с информационными сигналами ТЧ) по кабельному двухпроводному каналу с помощью оконечного телефонного аппарата типа ТА-57 или его аналогов. О возможности осуществления предлагаемой полезной модели и реализации указанного назначения, свидетельствует е серийный выпуск на предприятии АО Завод им. С.М. Кирова с 2011 г. Данный блок входит в состав мобильных узлов КВ радиосвязи средней мощности, поставляемых для нужд силовых структур Республики Казахстан. Использование в качестве основной элементной базы широко распространнных на рынке радиоэлектроники модульных преобразователей интерфейсов и электромеханических реле,позволяет выполнять изготовление предлагаемой полезной модели без участия сложного технологического оборудования, обеспечивая при этом высокую устойчивость изделия к внешним дестабилизирующим факторам. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Блок сопряжения оконечного и периферийного оборудования с радиостанцией, обеспечивающей коммутацию каналов оконечной аппаратуры ко входу передающих и выходу приемных узлов радиостанций, отличающийся тем, что имеет в своем составе двунаправленные преобразователи интерфейса -232 в стык 1-ТЧ, а также симметричный трансформатор с отводом от средней точки, соединенные с блоком коммутации,позволяющие организовать автоматическое управление периферийными устройствами по цифровым стыкам радиостанции вынос управления радиостанцией по стыку С 1-ТЧ на расстояние, не ограниченное появлением межсимвольной интерференции, а также управление излучением по фантомной цепи телефонного входа передатчика.
