Подошва для обуви

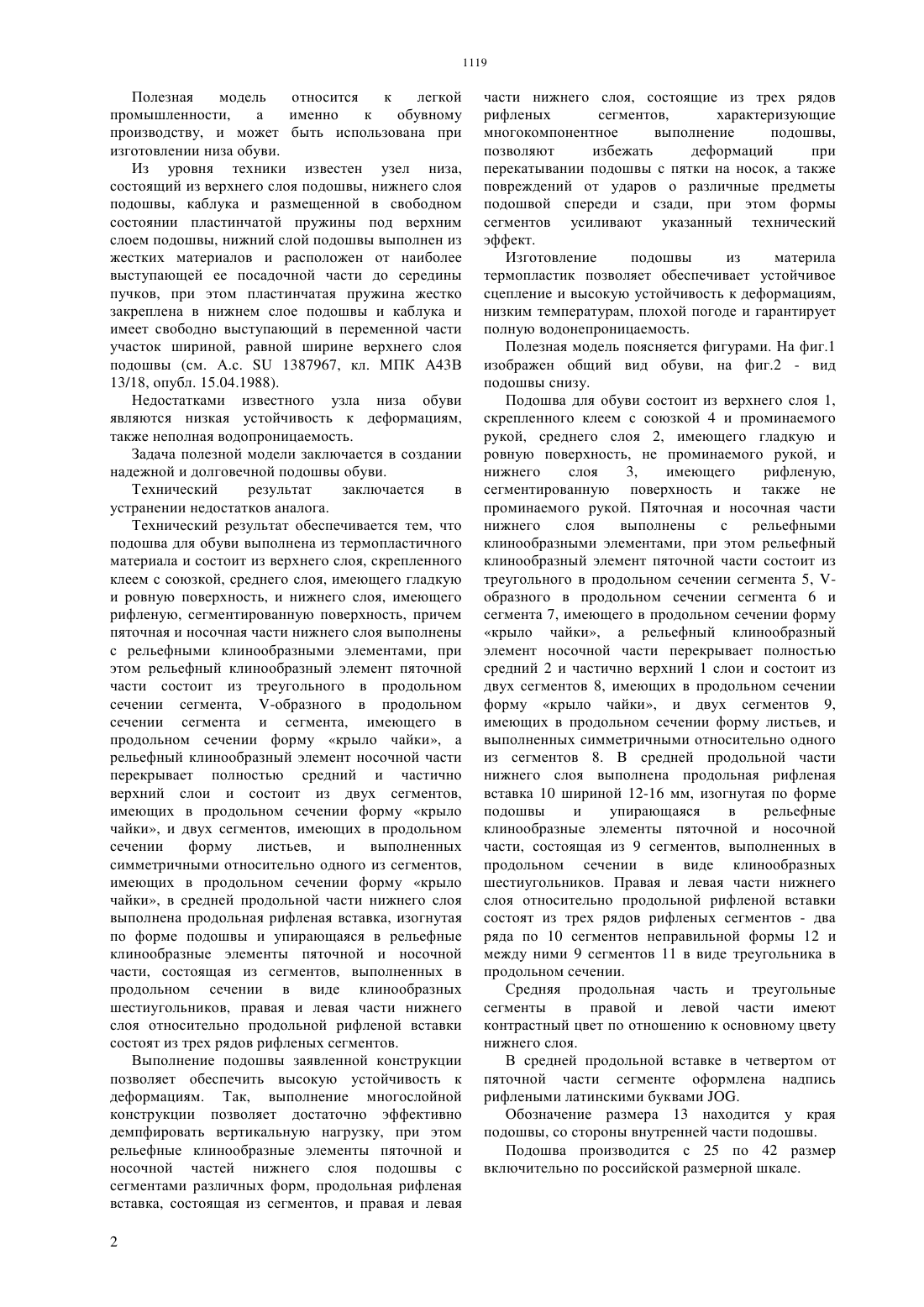

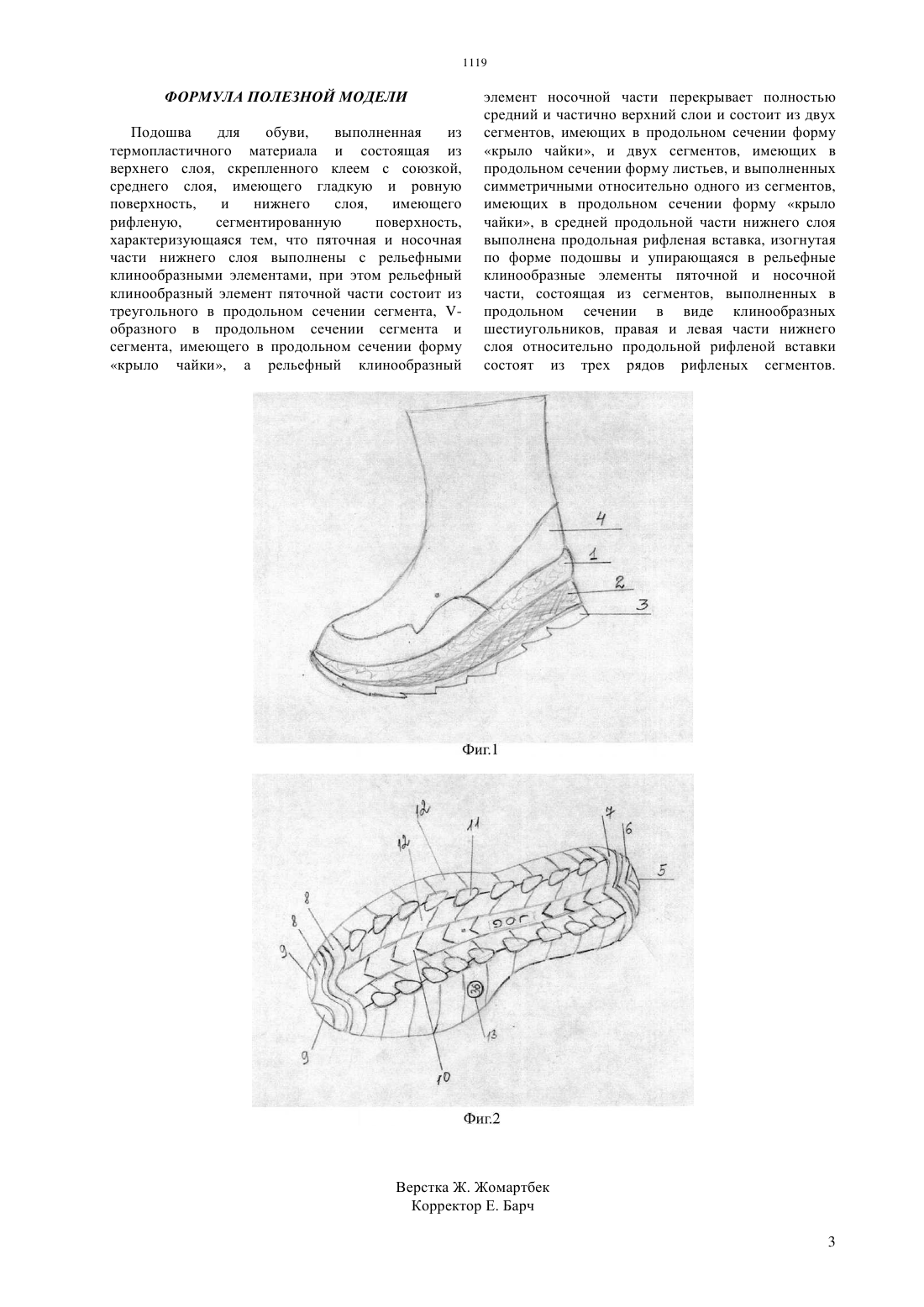

(51) 43 13/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ элемент пяточной части состоит из треугольного в продольном сечении сегмента, -образного в продольном сечении сегмента и сегмента,имеющего в продольном сечении форму крыло чайки, а рельефный клинообразный элемент носочной части перекрывает полностью средний и частично верхний слои и состоит из двух сегментов,имеющих в продольном сечении форму крыло чайки, и двух сегментов, имеющих в продольном сечении форму листьев,и выполненных симметричными относительно одного из сегментов,имеющих в продольном сечении форму крыло чайки. В средней продольной части нижнего слоя выполнена продольная рифленая вставка, изогнутая по форме подошвы и упирающаяся в рельефные клинообразные элементы пяточной и носочной части, состоящая из сегментов, выполненных в продольном сечении в виде клинообразных шестиугольников. Правая и левая части нижнего слоя относительно продольной рифленой вставки состоят из трех рядов рифленых сегментов. Технический результат,достигаемый при использовании подошвы или обувного изделия с такой подошвой, заключается в том, что повышается устойчивость к деформациям.(73) Общество с ограниченной ответственностью Империя групп(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель относится к легкой промышленности,а именно к обувному производству, и может быть использована при изготовлении низа обуви. Подошва для обуви выполнена из термопластичного материала и состоит из верхнего слоя, скрепленного клеем с союзкой, среднего слоя, имеющего гладкую и ровную поверхность, и нижнего слоя, имеющего рифленую,сегментированную поверхность. Пяточная и носочная части нижнего слоя выполнены с рельефными клинообразными элементами, при этом рельефный клинообразный Полезная модель относится к легкой промышленности,а именно к обувному производству, и может быть использована при изготовлении низа обуви. Из уровня техники известен узел низа,состоящий из верхнего слоя подошвы, нижнего слоя подошвы, каблука и размещенной в свободном состоянии пластинчатой пружины под верхним слоем подошвы, нижний слой подошвы выполнен из жестких материалов и расположен от наиболее выступающей ее посадочной части до середины пучков, при этом пластинчатая пружина жестко закреплена в нижнем слое подошвы и каблука и имеет свободно выступающий в переменной части участок шириной, равной ширине верхнего слоя подошвы (см. А.с.1387967, кл. МПК А 43 В 13/18, опубл. 15.04.1988). Недостатками известного узла низа обуви являются низкая устойчивость к деформациям,также неполная водопроницаемость. Задача полезной модели заключается в создании надежной и долговечной подошвы обуви. Технический результат заключается в устранении недостатков аналога. Технический результат обеспечивается тем, что подошва для обуви выполнена из термопластичного материала и состоит из верхнего слоя, скрепленного клеем с союзкой, среднего слоя, имеющего гладкую и ровную поверхность, и нижнего слоя, имеющего рифленую, сегментированную поверхность, причем пяточная и носочная части нижнего слоя выполнены с рельефными клинообразными элементами, при этом рельефный клинообразный элемент пяточной части состоит из треугольного в продольном сечении сегмента, -образного в продольном сечении сегмента и сегмента, имеющего в продольном сечении форму крыло чайки, а рельефный клинообразный элемент носочной части перекрывает полностью средний и частично верхний слои и состоит из двух сегментов,имеющих в продольном сечении форму крыло чайки, и двух сегментов, имеющих в продольном сечении форму листьев,и выполненных симметричными относительно одного из сегментов,имеющих в продольном сечении форму крыло чайки, в средней продольной части нижнего слоя выполнена продольная рифленая вставка, изогнутая по форме подошвы и упирающаяся в рельефные клинообразные элементы пяточной и носочной части, состоящая из сегментов, выполненных в продольном сечении в виде клинообразных шестиугольников, правая и левая части нижнего слоя относительно продольной рифленой вставки состоят из трех рядов рифленых сегментов. Выполнение подошвы заявленной конструкции позволяет обеспечить высокую устойчивость к деформациям. Так, выполнение многослойной конструкции позволяет достаточно эффективно демпфировать вертикальную нагрузку, при этом рельефные клинообразные элементы пяточной и носочной частей нижнего слоя подошвы с сегментами различных форм, продольная рифленая вставка, состоящая из сегментов, и правая и левая 2 части нижнего слоя, состоящие из трех рядов рифленых сегментов,характеризующие многокомпонентное выполнение подошвы,позволяют избежать деформаций при перекатывании подошвы с пятки на носок, а также повреждений от ударов о различные предметы подошвой спереди и сзади, при этом формы сегментов усиливают указанный технический эффект. Изготовление подошвы из материла термопластик позволяет обеспечивает устойчивое сцепление и высокую устойчивость к деформациям,низким температурам, плохой погоде и гарантирует полную водонепроницаемость. Полезная модель поясняется фигурами. На фиг.1 изображен общий вид обуви, на фиг.2 - вид подошвы снизу. Подошва для обуви состоит из верхнего слоя 1,скрепленного клеем с союзкой 4 и проминаемого рукой, среднего слоя 2, имеющего гладкую и ровную поверхность, не проминаемого рукой, и нижнего слоя 3,имеющего рифленую,сегментированную поверхность и также не проминаемого рукой. Пяточная и носочная части нижнего слоя выполнены с рельефными клинообразными элементами, при этом рельефный клинообразный элемент пяточной части состоит из треугольного в продольном сечении сегмента 5, образного в продольном сечении сегмента 6 и сегмента 7, имеющего в продольном сечении форму крыло чайки, а рельефный клинообразный элемент носочной части перекрывает полностью средний 2 и частично верхний 1 слои и состоит из двух сегментов 8, имеющих в продольном сечении форму крыло чайки, и двух сегментов 9,имеющих в продольном сечении форму листьев, и выполненных симметричными относительно одного из сегментов 8. В средней продольной части нижнего слоя выполнена продольная рифленая вставка 10 шириной 12-16 мм, изогнутая по форме подошвы и упирающаяся в рельефные клинообразные элементы пяточной и носочной части, состоящая из 9 сегментов, выполненных в продольном сечении в виде клинообразных шестиугольников. Правая и левая части нижнего слоя относительно продольной рифленой вставки состоят из трех рядов рифленых сегментов - два ряда по 10 сегментов неправильной формы 12 и между ними 9 сегментов 11 в виде треугольника в продольном сечении. Средняя продольная часть и треугольные сегменты в правой и левой части имеют контрастный цвет по отношению к основному цвету нижнего слоя. В средней продольной вставке в четвертом от пяточной части сегменте оформлена надпись рифлеными латинскими буквами . Обозначение размера 13 находится у края подошвы, со стороны внутренней части подошвы. Подошва производится с 25 по 42 размер включительно по российской размерной шкале. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Подошва для обуви,выполненная из термопластичного материала и состоящая из верхнего слоя, скрепленного клеем с союзкой,среднего слоя, имеющего гладкую и ровную поверхность,и нижнего слоя,имеющего рифленую,сегментированную поверхность,характеризующаяся тем, что пяточная и носочная части нижнего слоя выполнены с рельефными клинообразными элементами, при этом рельефный клинообразный элемент пяточной части состоит из треугольного в продольном сечении сегмента, образного в продольном сечении сегмента и сегмента, имеющего в продольном сечении форму крыло чайки, а рельефный клинообразный элемент носочной части перекрывает полностью средний и частично верхний слои и состоит из двух сегментов, имеющих в продольном сечении форму крыло чайки, и двух сегментов, имеющих в продольном сечении форму листьев, и выполненных симметричными относительно одного из сегментов,имеющих в продольном сечении форму крыло чайки, в средней продольной части нижнего слоя выполнена продольная рифленая вставка, изогнутая по форме подошвы и упирающаяся в рельефные клинообразные элементы пяточной и носочной части, состоящая из сегментов, выполненных в продольном сечении в виде клинообразных шестиугольников, правая и левая части нижнего слоя относительно продольной рифленой вставки состоят из трех рядов рифленых сегментов.
