Устройство для очистки воздуха “Тенре – Аэролайф”

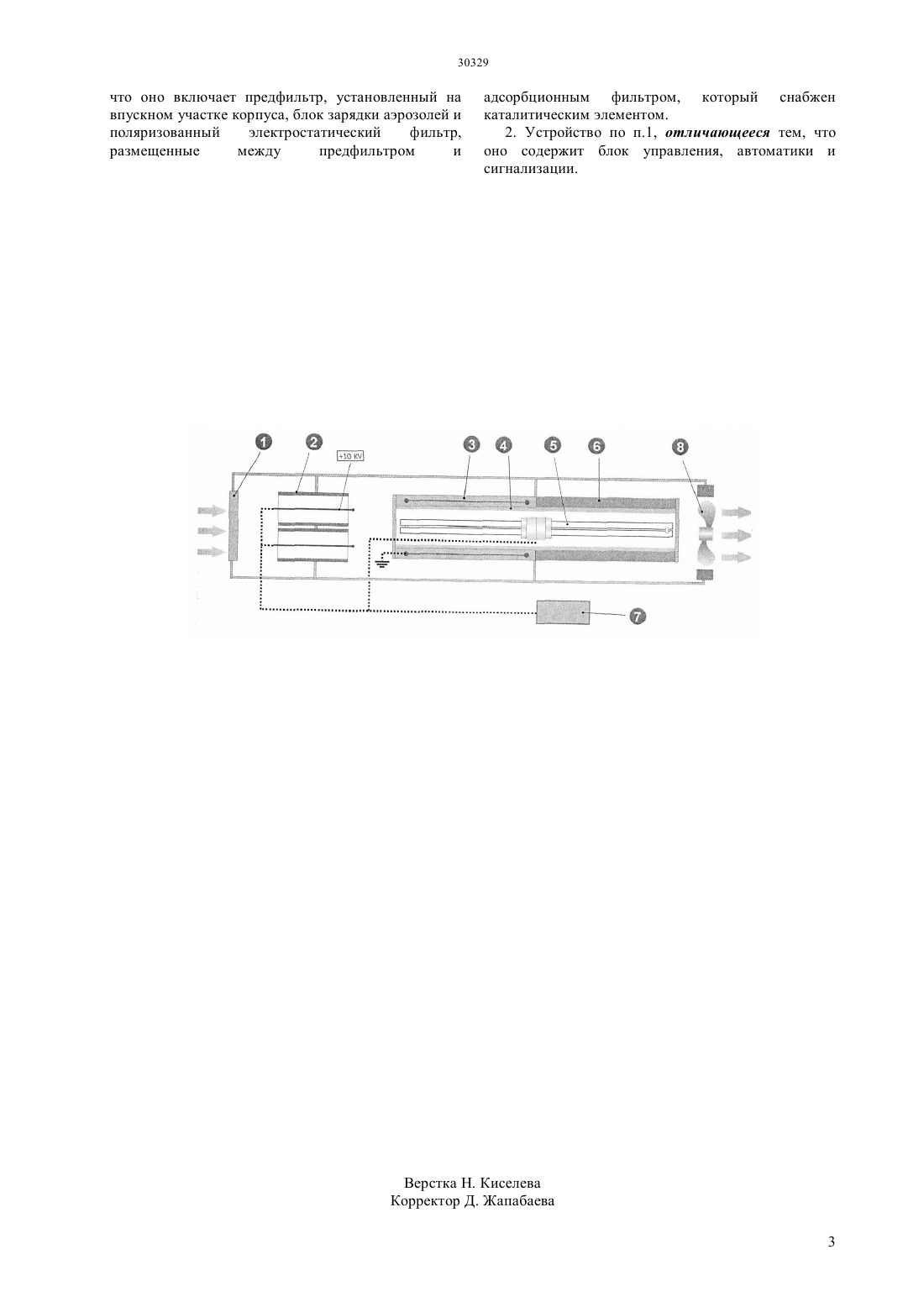

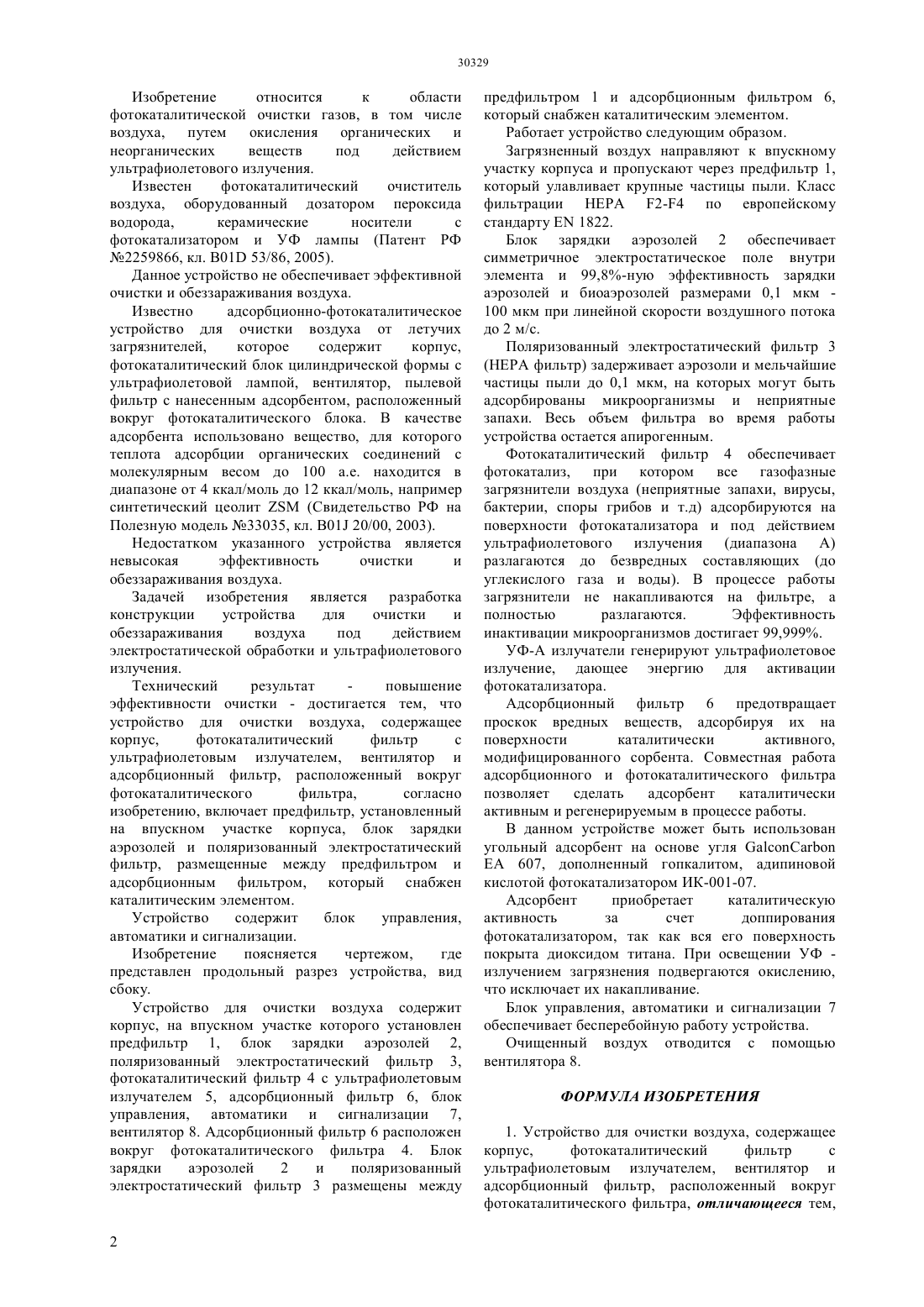

(51) 01 53/86 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат повышение эффективности очистки - достигается тем, что устройство для очистки воздуха, содержащее корпус,фотокаталитический фильтр с ультрафиолетовым излучателем, вентилятор и адсорбционный фильтр, расположенный вокруг фотокаталитического фильтра,согласно изобретению, включает предфильтр, установленный на впускном участке корпуса, блок зарядки аэрозолей и поляризованный электростатический фильтр, размещенные между предфильтром и адсорбционным фильтром, который снабжен каталитическим элементом. Устройство содержит блок управления,автоматики и сигнализации.(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА ТЕНРЕ - АЭРОЛАЙФ(57) Изобретение относится к области фотокаталитической очистки газов, в том числе воздуха, путем окисления органических и неорганических веществ под действием ультрафиолетового излучения. Изобретение относится к области фотокаталитической очистки газов, в том числе воздуха, путем окисления органических и неорганических веществ под действием ультрафиолетового излучения. Известен фотокаталитический очиститель воздуха, оборудованный дозатором пероксида водорода,керамические носители с фотокатализатором и УФ лампы (Патент РФ 2259866, кл. В 01 53/86, 2005). Данное устройство не обеспечивает эффективной очистки и обеззараживания воздуха. Известно адсорбционно-фотокаталитическое устройство для очистки воздуха от летучих загрязнителей,которое содержит корпус,фотокаталитический блок цилиндрической формы с ультрафиолетовой лампой, вентилятор, пылевой фильтр с нанесенным адсорбентом, расположенный вокруг фотокаталитического блока. В качестве адсорбента использовано вещество, для которого теплота адсорбции органических соединений с молекулярным весом до 100 а.е. находится в диапазоне от 4 ккал/моль до 12 ккал/моль, например синтетический цеолит(Свидетельство РФ на Полезную модель 33035, кл. В 01 20/00, 2003). Недостатком указанного устройства является невысокая эффективность очистки и обеззараживания воздуха. Задачей изобретения является разработка конструкции устройства для очистки и обеззараживания воздуха под действием электростатической обработки и ультрафиолетового излучения. Технический результат повышение эффективности очистки - достигается тем, что устройство для очистки воздуха, содержащее корпус,фотокаталитический фильтр с ультрафиолетовым излучателем, вентилятор и адсорбционный фильтр, расположенный вокруг фотокаталитического фильтра,согласно изобретению, включает предфильтр, установленный на впускном участке корпуса, блок зарядки аэрозолей и поляризованный электростатический фильтр, размещенные между предфильтром и адсорбционным фильтром, который снабжен каталитическим элементом. Устройство содержит блок управления,автоматики и сигнализации. Изобретение поясняется чертежом,где представлен продольный разрез устройства, вид сбоку. Устройство для очистки воздуха содержит корпус, на впускном участке которого установлен предфильтр 1, блок зарядки аэрозолей 2,поляризованный электростатический фильтр 3,фотокаталитический фильтр 4 с ультрафиолетовым излучателем 5, адсорбционный фильтр 6, блок управления, автоматики и сигнализации 7,вентилятор 8. Адсорбционный фильтр 6 расположен вокруг фотокаталитического фильтра 4. Блок зарядки аэрозолей 2 и поляризованный электростатический фильтр 3 размещены между предфильтром 1 и адсорбционным фильтром 6,который снабжен каталитическим элементом. Работает устройство следующим образом. Загрязненный воздух направляют к впускному участку корпуса и пропускают через предфильтр 1,который улавливает крупные частицы пыли. Класс фильтрации НЕРА 2-4 по европейскому стандарту 1822. Блок зарядки аэрозолей 2 обеспечивает симметричное электростатическое поле внутри элемента и 99,8-ную эффективность зарядки аэрозолей и биоаэрозолей размерами 0,1 мкм 100 мкм при линейной скорости воздушного потока до 2 м/с. Поляризованный электростатический фильтр 3(НЕРА фильтр) задерживает аэрозоли и мельчайшие частицы пыли до 0,1 мкм, на которых могут быть адсорбированы микроорганизмы и неприятные запахи. Весь объем фильтра во время работы устройства остается апирогенным. Фотокаталитический фильтр 4 обеспечивает фотокатализ, при котором все газофазные загрязнители воздуха (неприятные запахи, вирусы,бактерии, споры грибов и т.д) адсорбируются на поверхности фотокатализатора и под действием ультрафиолетового излучения (диапазона А) разлагаются до безвредных составляющих (до углекислого газа и воды). В процессе работы загрязнители не накапливаются на фильтре, а полностью разлагаются. Эффективность инактивации микроорганизмов достигает 99,999. УФ-А излучатели генерируют ультрафиолетовое излучение, дающее энергию для активации фотокатализатора. Адсорбционный фильтр 6 предотвращает проскок вредных веществ, адсорбируя их на поверхности каталитически активного,модифицированного сорбента. Совместная работа адсорбционного и фотокаталитического фильтра позволяет сделать адсорбент каталитически активным и регенерируемым в процессе работы. В данном устройстве может быть использован угольный адсорбент на основе угляЕА 607, дополненный гопкалитом, адипиновой кислотой фотокатализатором ИК-001-07. Адсорбент приобретает каталитическую активность за счет доппирования фотокатализатором, так как вся его поверхность покрыта диоксидом титана. При освещении УФ излучением загрязнения подвергаются окислению,что исключает их накапливание. Блок управления, автоматики и сигнализации 7 обеспечивает бесперебойную работу устройства. Очищенный воздух отводится с помощью вентилятора 8. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки воздуха, содержащее корпус,фотокаталитический фильтр с ультрафиолетовым излучателем, вентилятор и адсорбционный фильтр, расположенный вокруг фотокаталитического фильтра, отличающееся тем, 30329 что оно включает предфильтр, установленный на впускном участке корпуса, блок зарядки аэрозолей и поляризованный электростатический фильтр,размещенные между предфильтром и адсорбционным фильтром, который снабжен каталитическим элементом. 2. Устройство по п.1, отличающееся тем, что оно содержит блок управления, автоматики и сигнализации.
