Фильтр для очистки технологических растворов от механических примесей

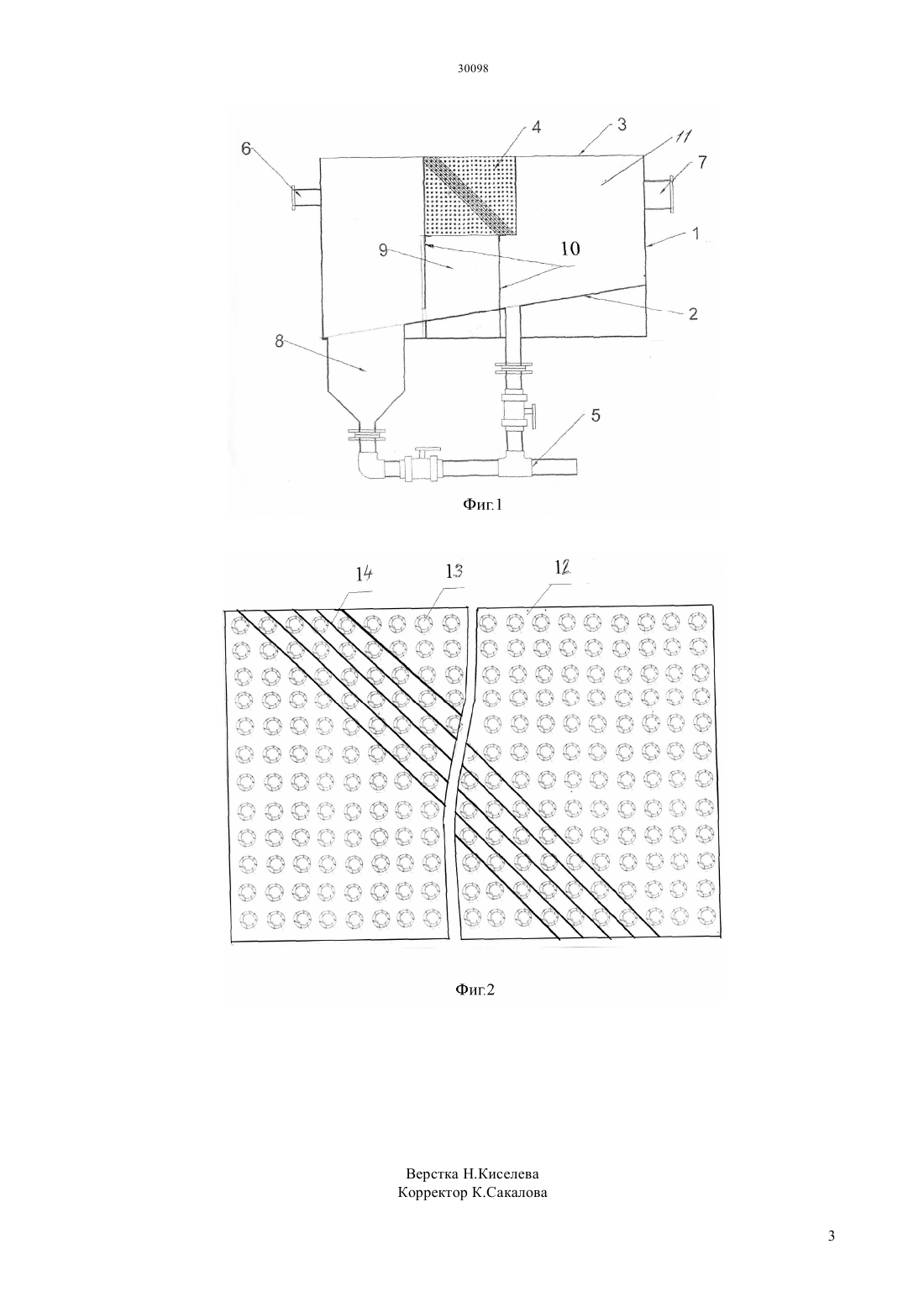

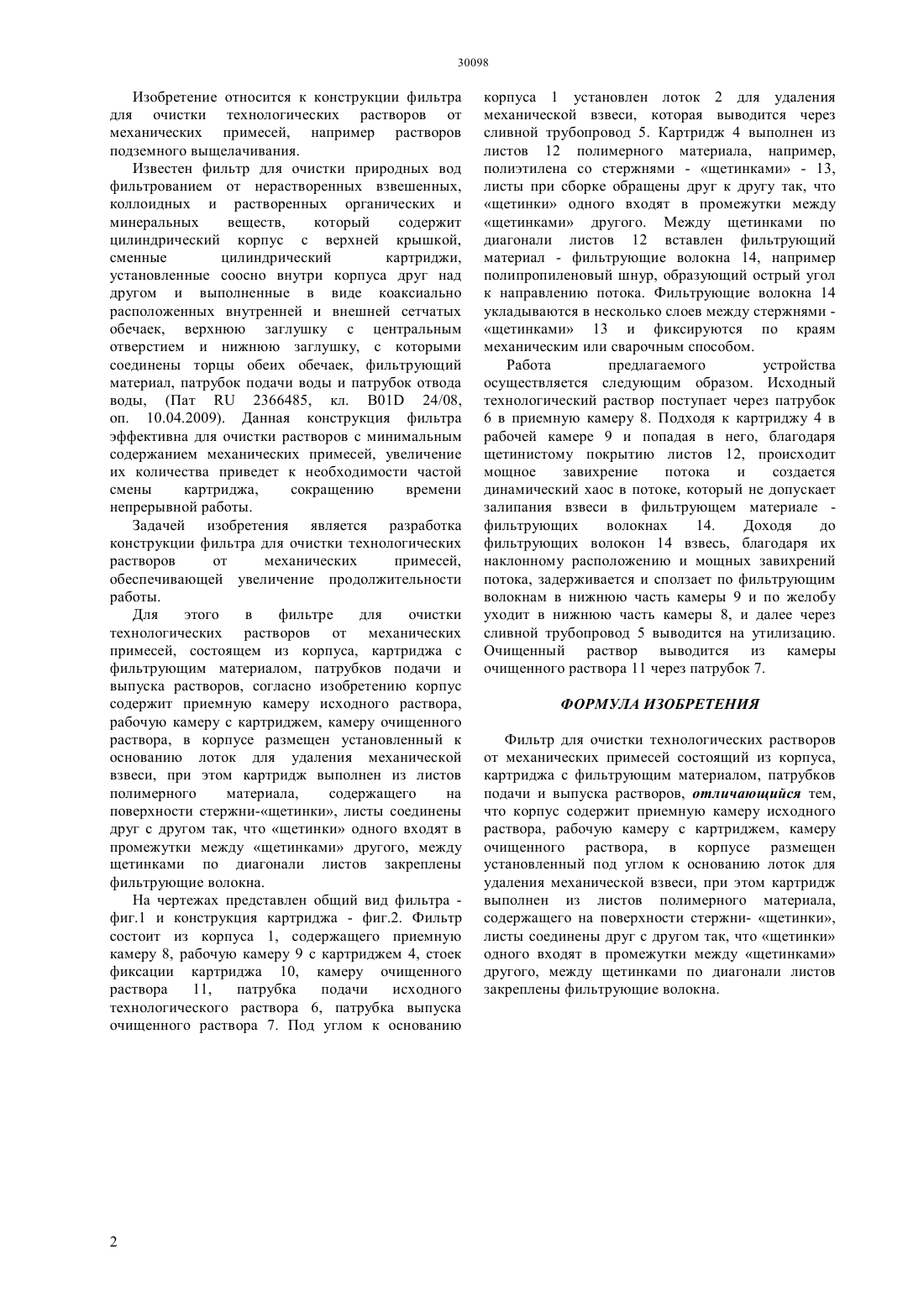

(51) 01 25/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изобретению корпус содержит приемную камеру исходного раствора, рабочую камеру с картриджем,камеру очищенного раствора, в корпусе размещен установленный к основанию лоток для удаления механической взвеси, при этом картридж выполнен из листов полимерного материала, содержащего на поверхности стержни - щетинки, листы соединены друг с другом так, что щетинки одного входят в промежутки между щетинками другого,между щетинками по диагонали листов закреплены фильтрующие волокна. Предлагаемая конструкция фильтра для очистки технологических растворов от механических примесей,обеспечивает увеличение продолжительности работы.(54) ФИЛЬТР ДЛЯ ОЧИСТКИ ТЕХНОЛОГИЧЕСКИХ РАСТВОРОВ ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ(57) Изобретение относится к конструкции фильтра для очистки технологических растворов от механических примесей, например растворов подземного выщелачивания. В фильтре для очистки технологических растворов от механических примесей, состоящем из корпуса, картриджа с фильтрующим материалом,патрубков подачи и выпуска растворов, согласно Изобретение относится к конструкции фильтра для очистки технологических растворов от механических примесей, например растворов подземного выщелачивания. Известен фильтр для очистки природных вод фильтрованием от нерастворенных взвешенных,коллоидных и растворенных органических и минеральных веществ,который содержит цилиндрический корпус с верхней крышкой,сменные цилиндрический картриджи,установленные соосно внутри корпуса друг над другом и выполненные в виде коаксиально расположенных внутренней и внешней сетчатых обечаек, верхнюю заглушку с центральным отверстием и нижнюю заглушку, с которыми соединены торцы обеих обечаек, фильтрующий материал, патрубок подачи воды и патрубок отвода воды, (Пат 2366485, кл. 01 24/08,оп. 10.04.2009). Данная конструкция фильтра эффективна для очистки растворов с минимальным содержанием механических примесей, увеличение их количества приведет к необходимости частой смены картриджа,сокращению времени непрерывной работы. Задачей изобретения является разработка конструкции фильтра для очистки технологических растворов от механических примесей,обеспечивающей увеличение продолжительности работы. Для этого в фильтре для очистки технологических растворов от механических примесей, состоящем из корпуса, картриджа с фильтрующим материалом, патрубков подачи и выпуска растворов, согласно изобретению корпус содержит приемную камеру исходного раствора,рабочую камеру с картриджем, камеру очищенного раствора, в корпусе размещен установленный к основанию лоток для удаления механической взвеси, при этом картридж выполнен из листов полимерного материала,содержащего на поверхности стержни-щетинки, листы соединены друг с другом так, что щетинки одного входят в промежутки между щетинками другого, между щетинками по диагонали листов закреплены фильтрующие волокна. На чертежах представлен общий вид фильтра фиг.1 и конструкция картриджа - фиг.2. Фильтр состоит из корпуса 1, содержащего приемную камеру 8, рабочую камеру 9 с картриджем 4, стоек фиксации картриджа 10, камеру очищенного раствора 11,патрубка подачи исходного технологического раствора 6, патрубка выпуска очищенного раствора 7. Под углом к основанию корпуса 1 установлен лоток 2 для удаления механической взвеси, которая выводится через сливной трубопровод 5. Картридж 4 выполнен из листов 12 полимерного материала, например,полиэтилена со стержнями - щетинками - 13,листы при сборке обращены друг к другу так, что щетинки одного входят в промежутки между щетинками другого. Между щетинками по диагонали листов 12 вставлен фильтрующий материал - фильтрующие волокна 14, например полипропиленовый шнур, образующий острый угол к направлению потока. Фильтрующие волокна 14 укладываются в несколько слоев между стержнями щетинками 13 и фиксируются по краям механическим или сварочным способом. Работа предлагаемого устройства осуществляется следующим образом. Исходный технологический раствор поступает через патрубок 6 в приемную камеру 8. Подходя к картриджу 4 в рабочей камере 9 и попадая в него, благодаря щетинистому покрытию листов 12, происходит мощное завихрение потока и создается динамический хаос в потоке, который не допускает залипания взвеси в фильтрующем материале фильтрующих волокнах 14. Доходя до фильтрующих волокон 14 взвесь, благодаря их наклонному расположению и мощных завихрений потока, задерживается и сползает по фильтрующим волокнам в нижнюю часть камеры 9 и по желобу уходит в нижнюю часть камеры 8, и далее через сливной трубопровод 5 выводится на утилизацию. Очищенный раствор выводится из камеры очищенного раствора 11 через патрубок 7. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтр для очистки технологических растворов от механических примесей состоящий из корпуса,картриджа с фильтрующим материалом, патрубков подачи и выпуска растворов, отличающийся тем,что корпус содержит приемную камеру исходного раствора, рабочую камеру с картриджем, камеру очищенного раствора, в корпусе размещен установленный под углом к основанию лоток для удаления механической взвеси, при этом картридж выполнен из листов полимерного материала,содержащего на поверхности стержни- щетинки,листы соединены друг с другом так, что щетинки одного входят в промежутки между щетинками другого, между щетинками по диагонали листов закреплены фильтрующие волокна.
