Термопластичный состав для разметки дорог

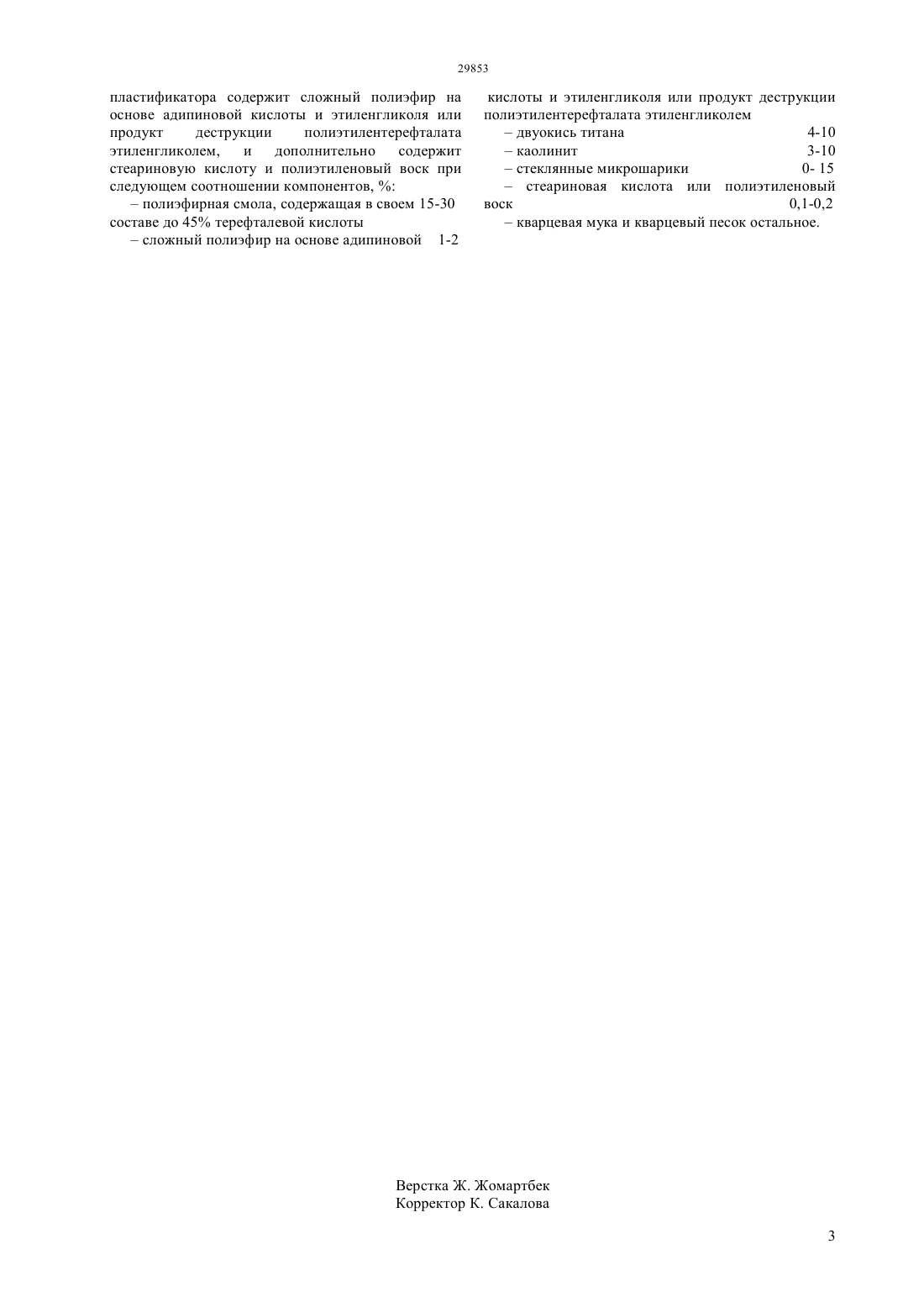

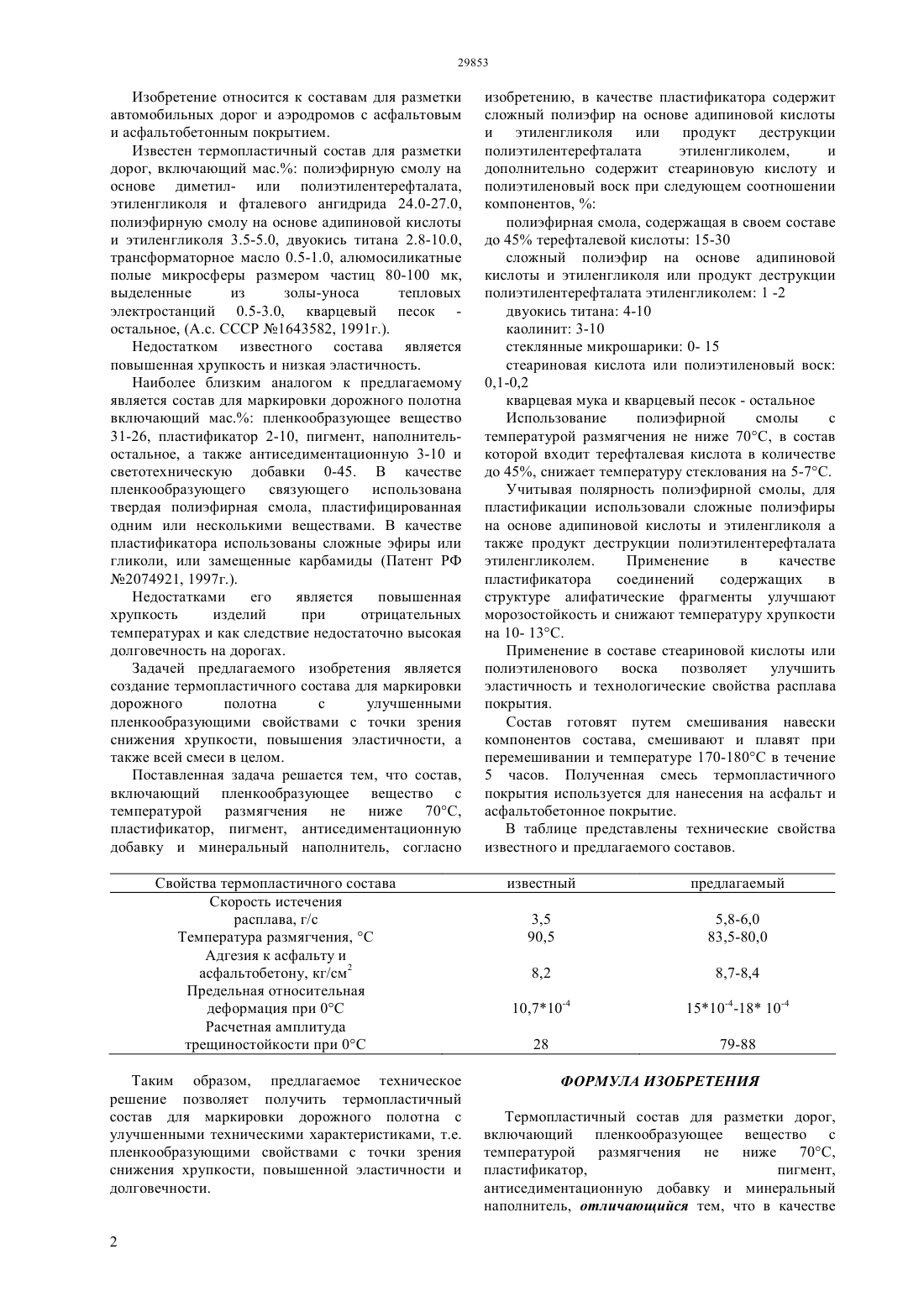

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стеариновую кислоту и полиэтиленовый воск при следующем соотношении компонентов,полиэфирная смола, содержащая в своем составе до 45 терефталевой кислоты 15-30 сложный полиэфир на основе адипиновой кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолем 1-2 двуокись титана 4-10 каолинит 3-10 стеклянные микрошарики 0-15 стеариновая кислота или полиэтиленовый воск 0,1-0,2 кварцевая мука и кварцевый песок - остальное Предлагаемое техническое решение позволяет получить термопластичный состав для маркировки дорожного полотна с улучшенными техническими свойствами, т.е. пленкообразующими свойствами с точки зрения снижения хрупкости, повышенной эластичности и долговечности.(76) Турсуметов Сурат Сайтмуратович Чаймарданов Гани Чаймарданулы(54) ТЕРМОПЛАСТИЧНЫЙ СОСТАВ ДЛЯ РАЗМЕТКИ ДОРОГ(57) Изобретение относится к составам для разметки автомобильных дорог и аэродромов с асфальтовым и асфальтобетонным покрытием. Термопластичный состав для разметки дорог включает пленкообразующее вещество с температурой размягчения не ниже 70 С,пластификатор, пигмент, антиседиментационную добавку и минеральный наполнитель, в качестве пластификатора содержит сложный полиэфир на основе адипиновой кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолем, и дополнительно содержит Изобретение относится к составам для разметки автомобильных дорог и аэродромов с асфальтовым и асфальтобетонным покрытием. Известен термопластичный состав для разметки дорог, включающий мас. полиэфирную смолу на основе диметил- или полиэтилентерефталата,этиленгликоля и фталевого ангидрида 24.0-27.0,полиэфирную смолу на основе адипиновой кислоты и этиленгликоля 3.5-5.0, двуокись титана 2.8-10.0,трансформаторное масло 0.5-1.0, алюмосиликатные полые микросферы размером частиц 80-100 мк,выделенные из золы-уноса тепловых электростанций 0.5-3.0, кварцевый песок остальное, (А.с. СССР 1643582, 1991 г.). Недостатком известного состава является повышенная хрупкость и низкая эластичность. Наиболее близким аналогом к предлагаемому является состав для маркировки дорожного полотна включающий мас. пленкообразующее вещество 31-26, пластификатор 2-10, пигмент, наполнительостальное, а также антиседиментационную 3-10 и светотехническую добавки 0-45. В качестве пленкообразующего связующего использована твердая полиэфирная смола, пластифицированная одним или несколькими веществами. В качестве пластификатора использованы сложные эфиры или гликоли, или замещенные карбамиды (Патент РФ 2074921, 1997 г.). Недостатками его является повышенная хрупкость изделий при отрицательных температурах и как следствие недостаточно высокая долговечность на дорогах. Задачей предлагаемого изобретения является создание термопластичного состава для маркировки дорожного полотна с улучшенными пленкообразующими свойствами с точки зрения снижения хрупкости, повышения эластичности, а также всей смеси в целом. Поставленная задача решается тем, что состав,включающий пленкообразующее вещество с температурой размягчения не ниже 70 С,пластификатор, пигмент, антиседиментационную добавку и минеральный наполнитель, согласно Свойства термопластичного состава Скорость истечения расплава, г/с Температура размягчения, С Адгезия к асфальту и асфальтобетону, кг/см 2 Предельная относительная деформация при 0 С Расчетная амплитуда трещиностойкости при 0 С Таким образом, предлагаемое техническое решение позволяет получить термопластичный состав для маркировки дорожного полотна с улучшенными техническими характеристиками, т.е. пленкообразующими свойствами с точки зрения снижения хрупкости, повышенной эластичности и долговечности. изобретению, в качестве пластификатора содержит сложный полиэфир на основе адипиновой кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолем,и дополнительно содержит стеариновую кислоту и полиэтиленовый воск при следующем соотношении компонентов,полиэфирная смола, содержащая в своем составе до 45 терефталевой кислоты 15-30 сложный полиэфир на основе адипиновой кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолем 1 -2 двуокись титана 4-10 каолинит 3-10 стеклянные микрошарики 0- 15 стеариновая кислота или полиэтиленовый воск 0,1-0,2 кварцевая мука и кварцевый песок - остальное Использование полиэфирной смолы с температурой размягчения не ниже 70 С, в состав которой входит терефталевая кислота в количестве до 45, снижает температуру стеклования на 5-7 С. Учитывая полярность полиэфирной смолы, для пластификации использовали сложные полиэфиры на основе адипиновой кислоты и этиленгликоля а также продукт деструкции полиэтилентерефталата этиленгликолем. Применение в качестве пластификатора соединений содержащих в структуре алифатические фрагменты улучшают морозостойкость и снижают температуру хрупкости на 10- 13 С. Применение в составе стеариновой кислоты или полиэтиленового воска позволяет улучшить эластичность и технологические свойства расплава покрытия. Состав готовят путем смешивания навески компонентов состава, смешивают и плавят при перемешивании и температуре 170-180 С в течение 5 часов. Полученная смесь термопластичного покрытия используется для нанесения на асфальт и асфальтобетонное покрытие. В таблице представлены технические свойства известного и предлагаемого составов. известный Термопластичный состав для разметки дорог,включающий пленкообразующее вещество с температурой размягчения не ниже 70 С,пластификатор,пигмент,антиседиментационную добавку и минеральный наполнитель, отличающийся тем, что в качестве пластификатора содержит сложный полиэфир на основе адипиновой кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолем, и дополнительно содержит стеариновую кислоту и полиэтиленовый воск при следующем соотношении компонентов,полиэфирная смола, содержащая в своем 15-30 составе до 45 терефталевой кислотысложный полиэфир на основе адипиновой 1-2 кислоты и этиленгликоля или продукт деструкции полиэтилентерефталата этиленгликолемдвуокись титана 4-10 каолинит 3-10 стеклянные микрошарики 0- 15 стеариновая кислота или полиэтиленовый воск 0,1-0,2 кварцевая мука и кварцевый песок остальное.
