Патрон боевой

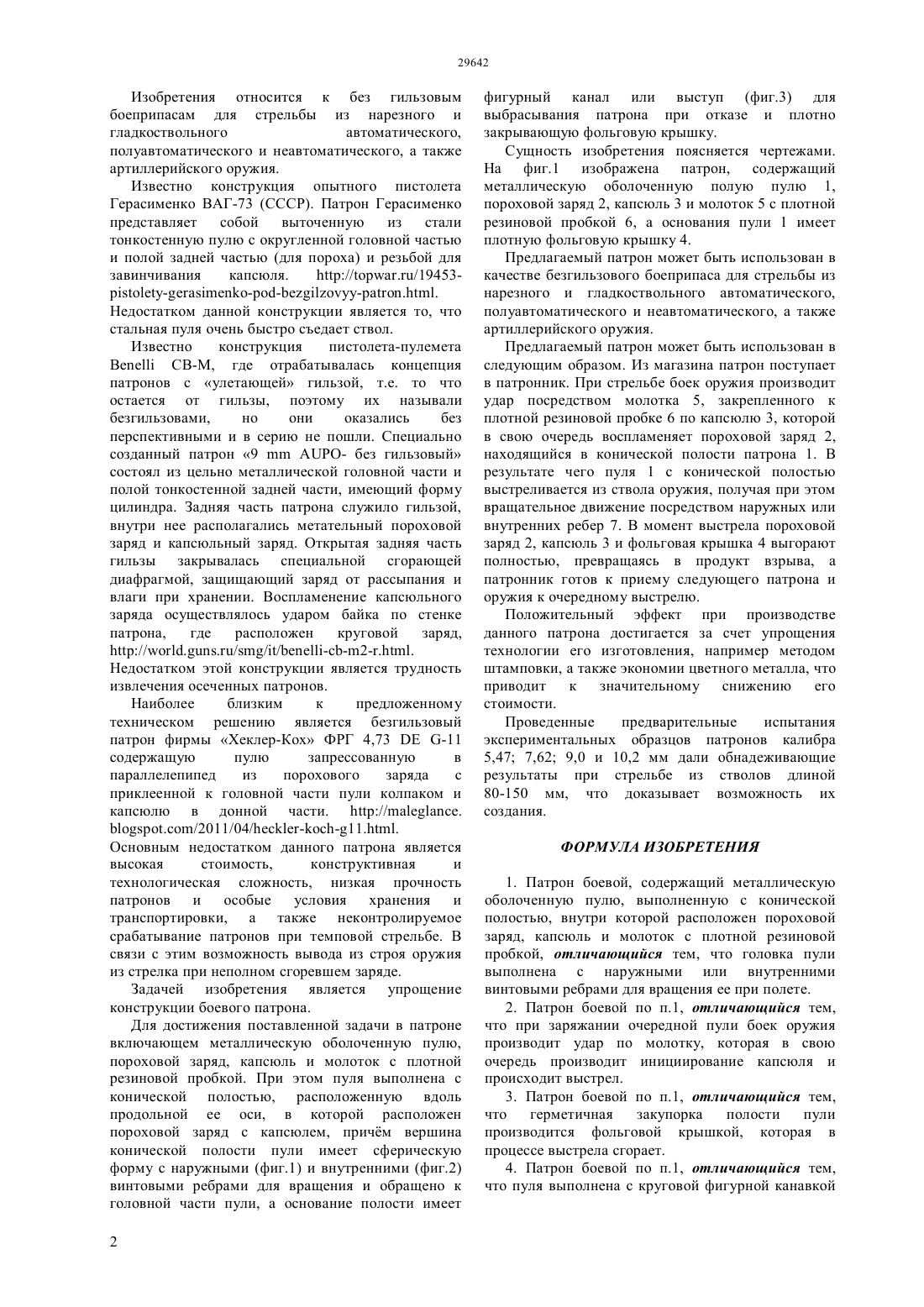

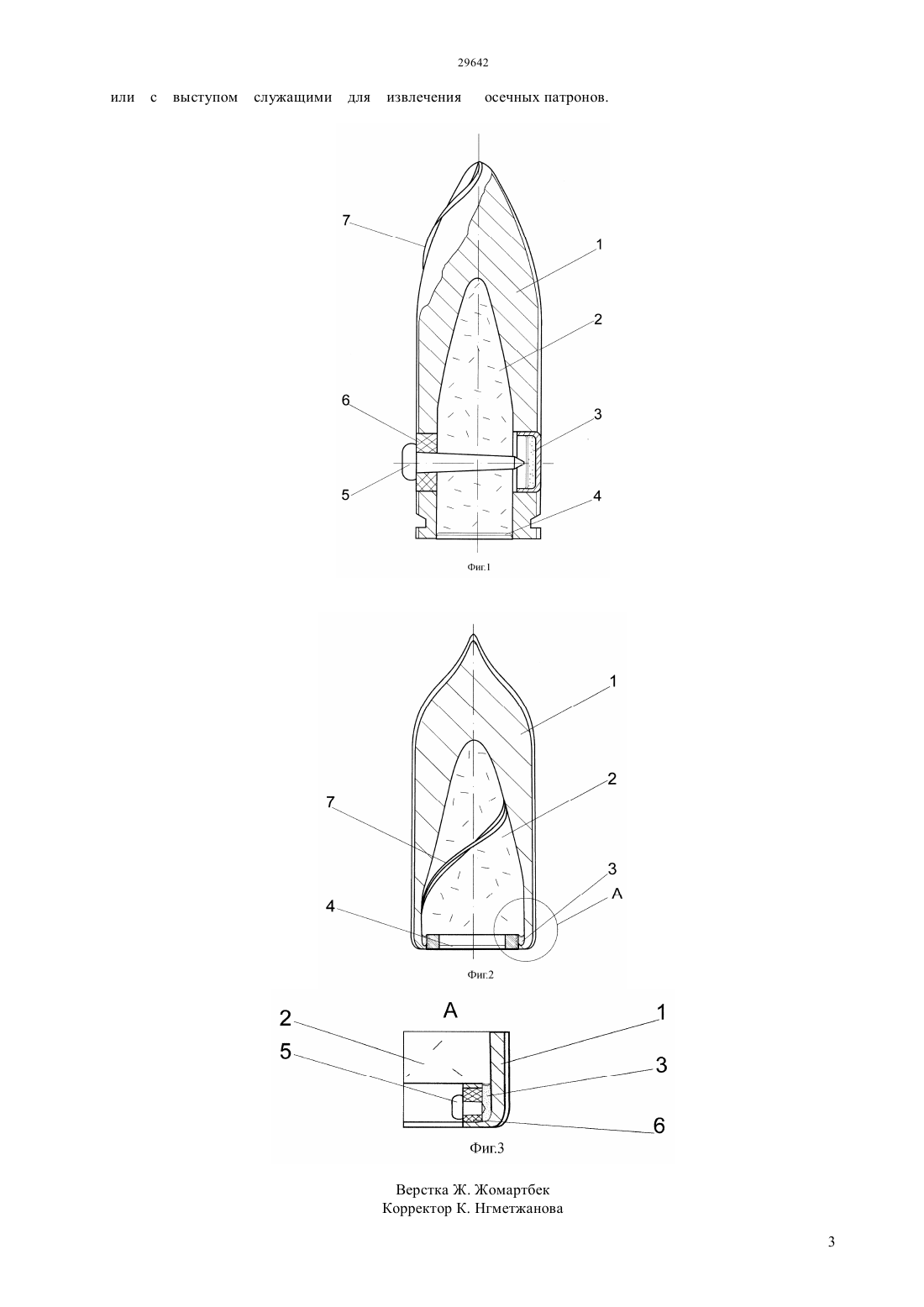

(51) 42 5/02 (2006.01) 42 7/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ наружными или внутренними винтовыми ребрами для вращения ее при полете, а при заряжании очередной пулей боек оружия производит удар по молотку, которая в свою очередь производит инициирование капсюля, после чего происходит выстрел. При этом герметичная закупорка пули производится фольговой крышкой, которая в процессе выстрела сгорает, а круговые фигурные канавки или выступы служат для извлечения осечных патронов.(57) Патрон боевой, содержащий металлическую оболоченную пулю, выполнен с конической полостью, внутри которой расположен пороховой заряд, капсюль и молоток с плотной резиновой пробкой. При этом головка пули выполнено с Изобретения относится к без гильзовым боеприпасам для стрельбы из нарезного и гладкоствольного автоматического,полуавтоматического и неавтоматического, а также артиллерийского оружия. Известно конструкция опытного пистолета Герасименко ВАГ-73 (СССР). Патрон Герасименко представляет собой выточенную из стали тонкостенную пулю с округленной головной частью и полой задней частью (для пороха) и резьбой для завинчивания капсюля.//./19453 Недостатком данной конструкции является то, что стальная пуля очень быстро съедает ствол. Известно конструкция пистолета-пулеметаСВ-М, где отрабатывалась концепция патронов с улетающей гильзой, т.е. то что остается от гильзы, поэтому их называли безгильзовами,но они оказались без перспективными и в серию не пошли. Специально созданный патрон 9- без гильзовый состоял из цельно металлической головной части и полой тонкостенной задней части, имеющий форму цилиндра. Задняя часть патрона служило гильзой,внутри нее располагались метательный пороховой заряд и капсюльный заряд. Открытая задняя часть гильзы закрывалась специальной сгорающей диафрагмой, защищающий заряд от рассыпания и влаги при хранении. Воспламенение капсюльного заряда осуществлялось ударом байка по стенке патрона,где расположен круговой заряд,/////2- Недостатком этой конструкции является трудность извлечения осеченных патронов. Наиболее близким к предложенному техническом решению является безгильзовый патрон фирмы Хеклер-Кох ФРГ 4,73-11 содержащую пулю запрессованную в параллелепипед из порохового заряда с приклеенной к головной части пули колпаком и капсюлю в донной части. //../2011/04/11 Основным недостатком данного патрона является высокая стоимость,конструктивная и технологическая сложность, низкая прочность патронов и особые условия хранения и транспортировки, а также неконтролируемое срабатывание патронов при темповой стрельбе. В связи с этим возможность вывода из строя оружия из стрелка при неполном сгоревшем заряде. Задачей изобретения является упрощение конструкции боевого патрона. Для достижения поставленной задачи в патроне включающем металлическую оболоченную пулю,пороховой заряд, капсюль и молоток с плотной резиновой пробкой. При этом пуля выполнена с конической полостью, расположенную вдоль продольной ее оси, в которой расположен пороховой заряд с капсюлем, причм вершина конической полости пули имеет сферическую форму с наружными (фиг.1) и внутренними (фиг.2) винтовыми ребрами для вращения и обращено к головной части пули, а основание полости имеет 2 фигурный канал или выступ (фиг.3) для выбрасывания патрона при отказе и плотно закрывающую фольговую крышку. Сущность изобретения поясняется чертежами. На фиг.1 изображена патрон, содержащий металлическую оболоченную полую пулю 1,пороховой заряд 2, капсюль 3 и молоток 5 с плотной резиновой пробкой 6, а основания пули 1 имеет плотную фольговую крышку 4. Предлагаемый патрон может быть использован в качестве безгильзового боеприпаса для стрельбы из нарезного и гладкоствольного автоматического,полуавтоматического и неавтоматического, а также артиллерийского оружия. Предлагаемый патрон может быть использован в следующим образом. Из магазина патрон поступает в патронник. При стрельбе боек оружия производит удар посредством молотка 5, закрепленного к плотной резиновой пробке 6 по капсюлю 3, которой в свою очередь воспламеняет пороховой заряд 2,находящийся в конической полости патрона 1. В результате чего пуля 1 с конической полостью выстреливается из ствола оружия, получая при этом вращательное движение посредством наружных или внутренних ребер 7. В момент выстрела пороховой заряд 2, капсюль 3 и фольговая крышка 4 выгорают полностью, превращаясь в продукт взрыва, а патронник готов к приему следующего патрона и оружия к очередному выстрелю. Положительный эффект при производстве данного патрона достигается за счет упрощения технологии его изготовления, например методом штамповки, а также экономии цветного металла, что приводит к значительному снижению его стоимости. Проведенные предварительные испытания экспериментальных образцов патронов калибра 5,47 7,62 9,0 и 10,2 мм дали обнадеживающие результаты при стрельбе из стволов длиной 80-150 мм, что доказывает возможность их создания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Патрон боевой, содержащий металлическую оболоченную пулю, выполненную с конической полостью, внутри которой расположен пороховой заряд, капсюль и молоток с плотной резиновой пробкой, отличающийся тем, что головка пули выполнена с наружными или внутренними винтовыми ребрами для вращения ее при полете. 2. Патрон боевой по п.1, отличающийся тем,что при заряжании очередной пули боек оружия производит удар по молотку, которая в свою очередь производит инициирование капсюля и происходит выстрел. 3. Патрон боевой по п.1, отличающийся тем,что герметичная закупорка полости пули производится фольговой крышкой, которая в процессе выстрела сгорает. 4. Патрон боевой по п.1, отличающийся тем,что пуля выполнена с круговой фигурной канавкой
