Термолизиметр

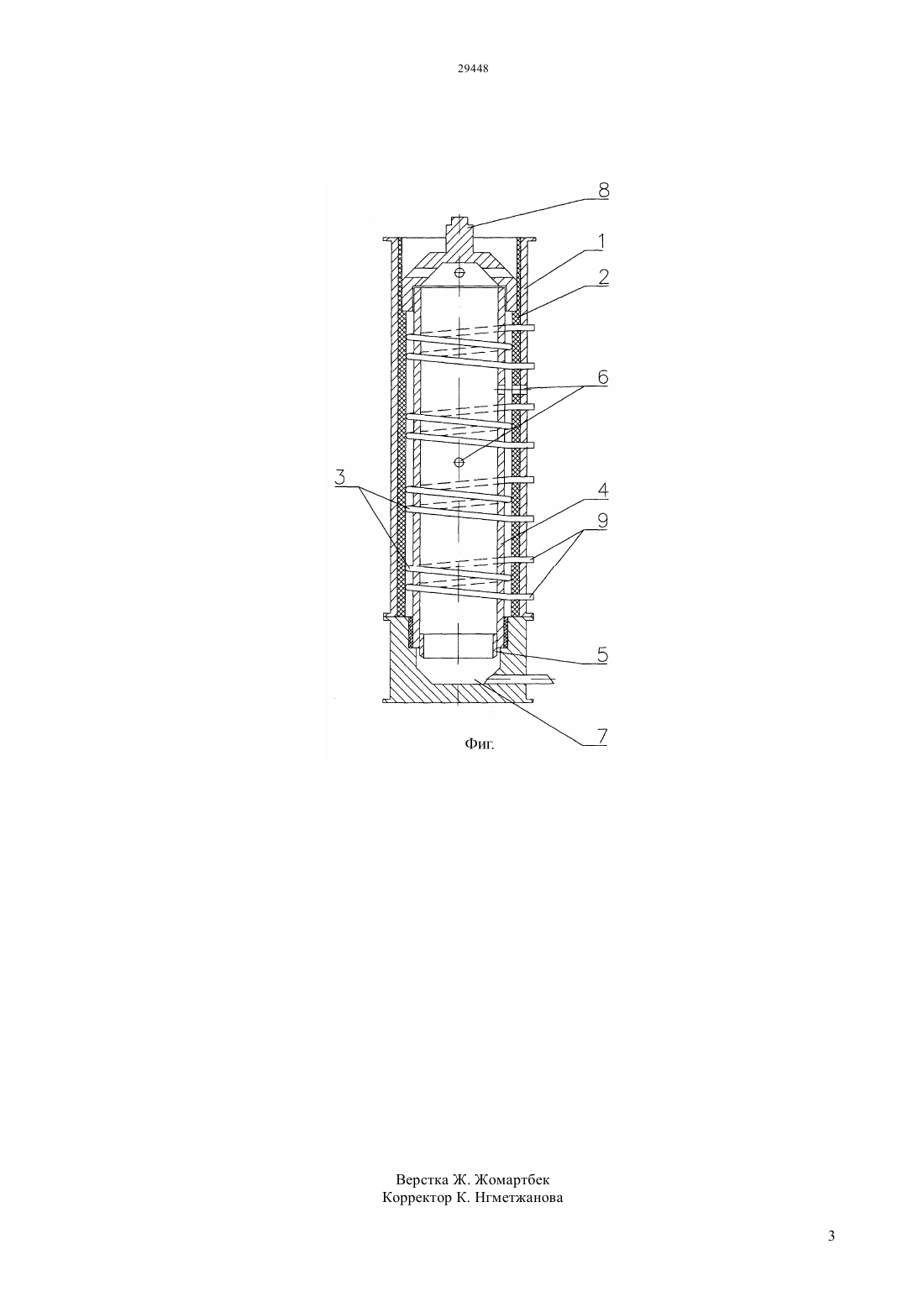

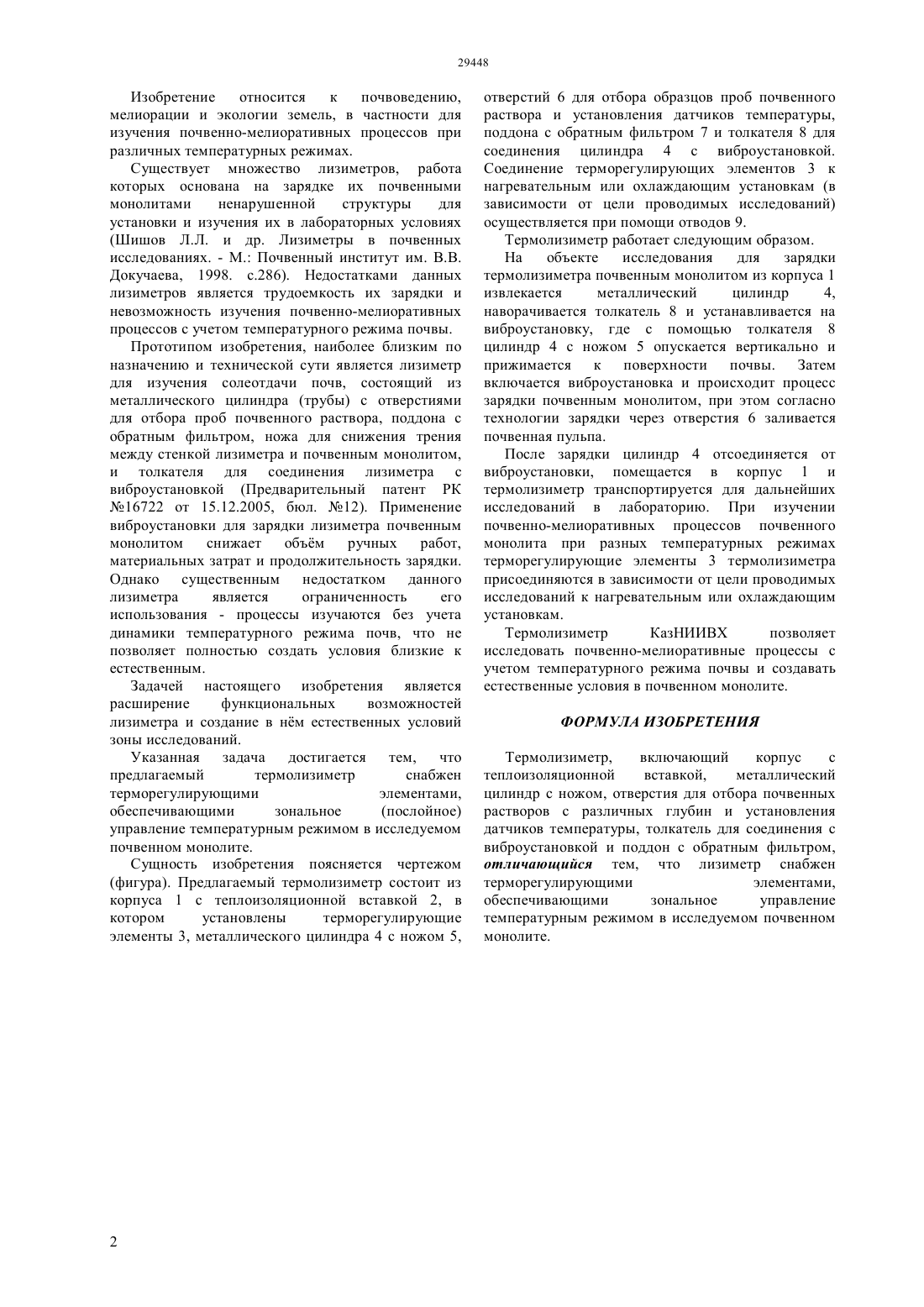

(51) 01 33/24 (2006.01) 01 25/16 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Термолизиметр КазНИИВХ состоит из корпуса с теплоизоляционной вставкой,металлического цилиндра с ножом, отверстий для отбора образцов проб почвенного раствора и установления датчиков температуры, поддона с обратным фильтром и толкателя для соединения цилиндра с виброустановкой. Новизна заключается в том, что термолизиметр снабжен терморегулирующими элементами,обеспечивающими зональное управление температурным режимом в исследуемом почвенном монолите. Это позволяет исследовать почвенномелиоративные процессы с учетом температурного режима почвы и создавать естественные условия в почвенном монолите.(72) Басманов Александр Викторович Мирдадаев Миробит Салимович Бекбаев Рахым Кыздашевич Балгабаев Нурлан Нурмаханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан(57) Изобретение относится к почвоведению,мелиорации и экологии земель, в частности для изучения почвенно-мелиоративных процессов при различных температурных режимах. Изобретение относится к почвоведению,мелиорации и экологии земель, в частности для изучения почвенно-мелиоративных процессов при различных температурных режимах. Существует множество лизиметров, работа которых основана на зарядке их почвенными монолитами ненарушенной структуры для установки и изучения их в лабораторных условиях(Шишов Л.Л. и др. Лизиметры в почвенных исследованиях. - М. Почвенный институт им. В.В. Докучаева, 1998. с.286). Недостатками данных лизиметров является трудоемкость их зарядки и невозможность изучения почвенно-мелиоративных процессов с учетом температурного режима почвы. Прототипом изобретения, наиболее близким по назначению и технической сути является лизиметр для изучения солеотдачи почв, состоящий из металлического цилиндра (трубы) с отверстиями для отбора проб почвенного раствора, поддона с обратным фильтром, ножа для снижения трения между стенкой лизиметра и почвенным монолитом,и толкателя для соединения лизиметра с виброустановкой (Предварительный патент РК 16722 от 15.12.2005, бюл. 12). Применение виброустановки для зарядки лизиметра почвенным монолитом снижает объм ручных работ,материальных затрат и продолжительность зарядки. Однако существенным недостатком данного лизиметра является ограниченность его использования - процессы изучаются без учета динамики температурного режима почв, что не позволяет полностью создать условия близкие к естественным. Задачей настоящего изобретения является расширение функциональных возможностей лизиметра и создание в нм естественных условий зоны исследований. Указанная задача достигается тем, что предлагаемый термолизиметр снабжен терморегулирующими элементами,обеспечивающими зональное(послойное) управление температурным режимом в исследуемом почвенном монолите. Сущность изобретения поясняется чертежом(фигура). Предлагаемый термолизиметр состоит из корпуса 1 с теплоизоляционной вставкой 2, в котором установлены терморегулирующие элементы 3, металлического цилиндра 4 с ножом 5, 2 отверстий 6 для отбора образцов проб почвенного раствора и установления датчиков температуры,поддона с обратным фильтром 7 и толкателя 8 для соединения цилиндра 4 с виброустановкой. Соединение терморегулирующих элементов 3 к нагревательным или охлаждающим установкам (в зависимости от цели проводимых исследований) осуществляется при помощи отводов 9. Термолизиметр работает следующим образом. На объекте исследования для зарядки термолизиметра почвенным монолитом из корпуса 1 извлекается металлический цилиндр 4,наворачивается толкатель 8 и устанавливается на виброустановку, где с помощью толкателя 8 цилиндр 4 с ножом 5 опускается вертикально и прижимается к поверхности почвы. Затем включается виброустановка и происходит процесс зарядки почвенным монолитом, при этом согласно технологии зарядки через отверстия 6 заливается почвенная пульпа. После зарядки цилиндр 4 отсоединяется от виброустановки, помещается в корпус 1 и термолизиметр транспортируется для дальнейших исследований в лабораторию. При изучении почвенно-мелиоративных процессов почвенного монолита при разных температурных режимах терморегулирующие элементы 3 термолизиметра присоединяются в зависимости от цели проводимых исследований к нагревательным или охлаждающим установкам. Термолизиметр КазНИИВХ позволяет исследовать почвенно-мелиоративные процессы с учетом температурного режима почвы и создавать естественные условия в почвенном монолите. ФОРМУЛА ИЗОБРЕТЕНИЯ Термолизиметр,включающий корпус с теплоизоляционной вставкой,металлический цилиндр с ножом, отверстия для отбора почвенных растворов с различных глубин и установления датчиков температуры, толкатель для соединения с виброустановкой и поддон с обратным фильтром,отличающийся тем, что лизиметр снабжен терморегулирующими элементами,обеспечивающими зональное управление температурным режимом в исследуемом почвенном монолите.
