Электрохирургичческий термокоагулятор

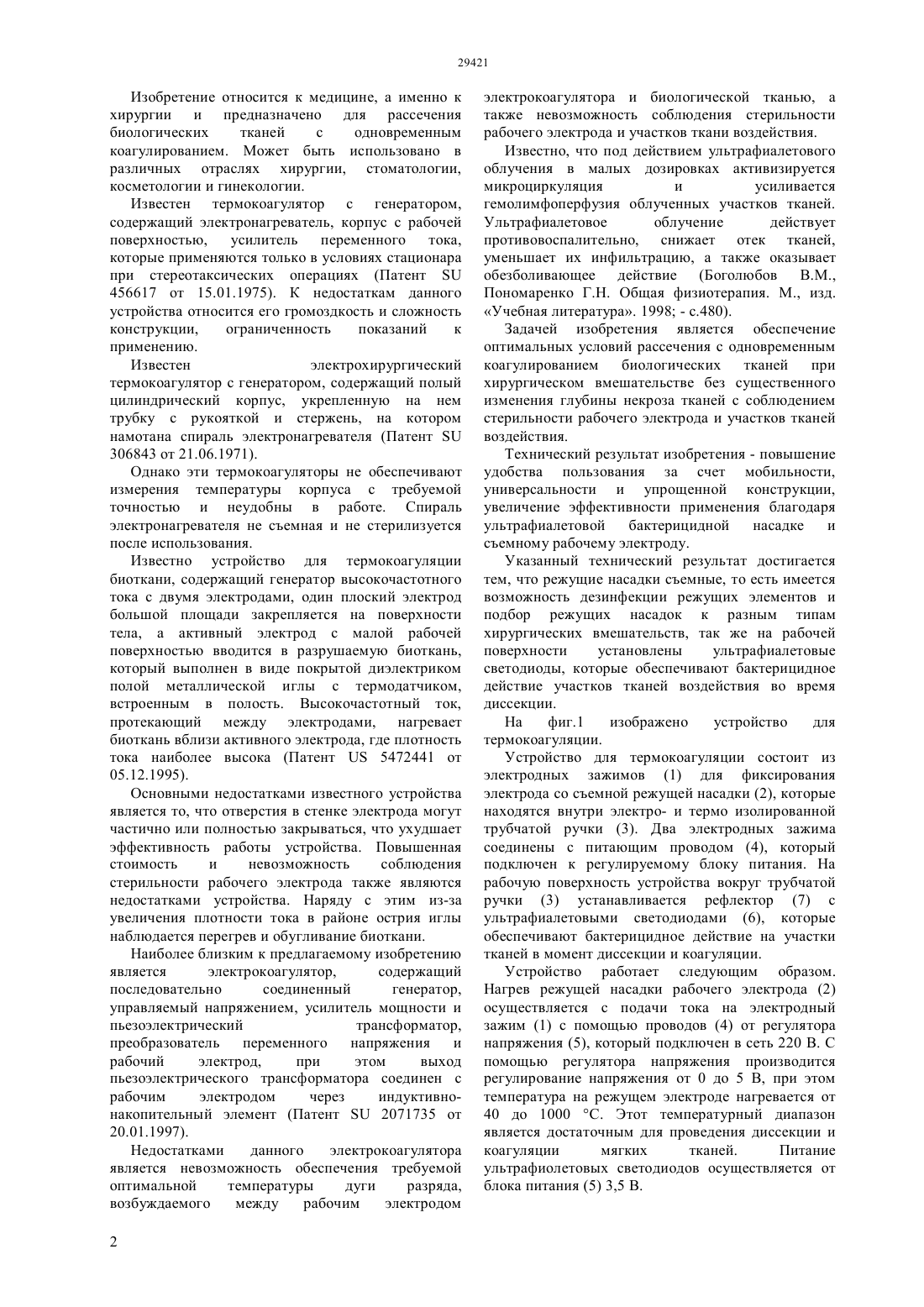

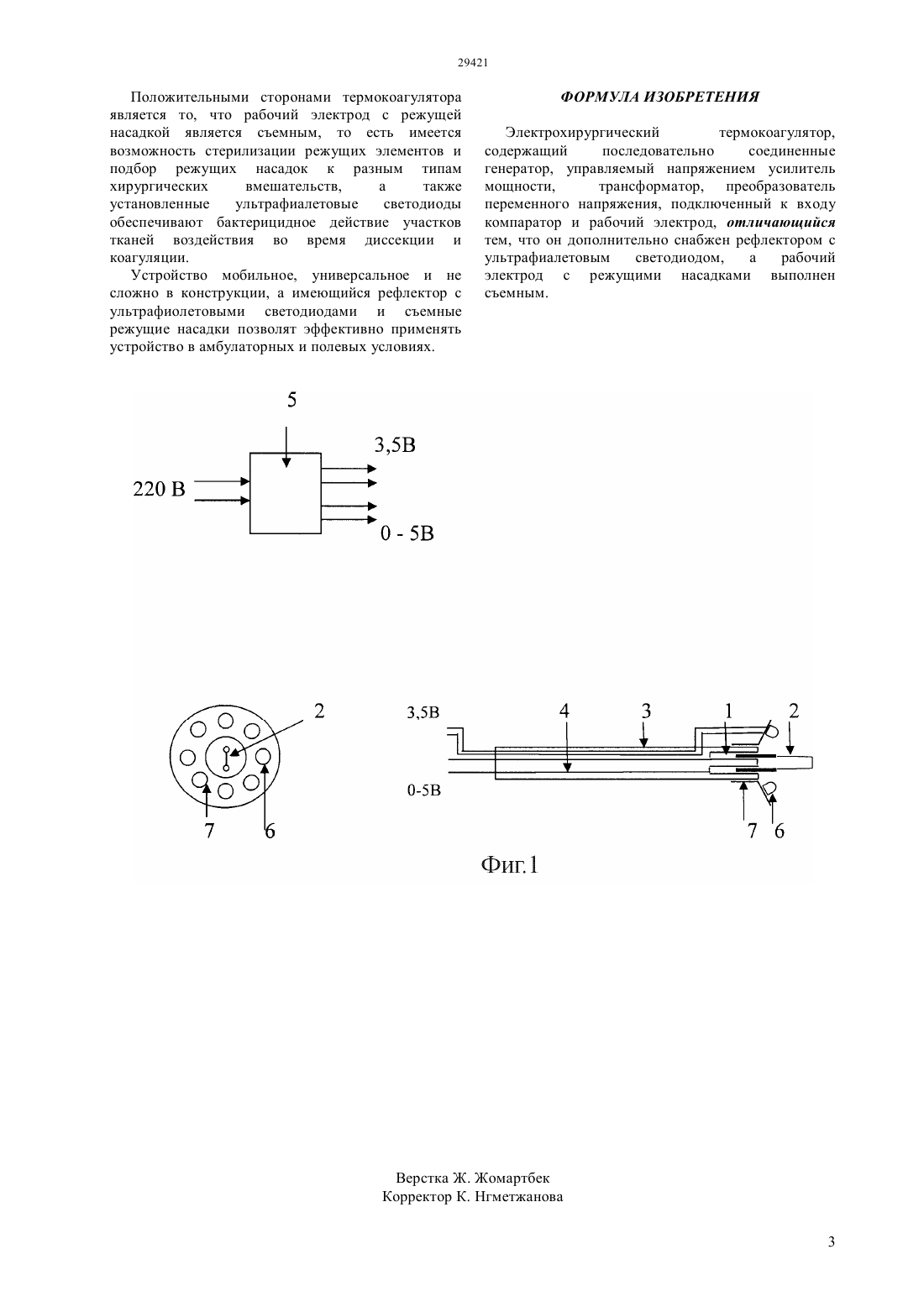

(51) 61 17/32 (2006.01) 61 17/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ различных отраслях хирургии, стоматологии,косметологии и гинекологии. Отличительными сторонами предложенного электрохирургического термокоагулятора от известных электркоагуляторов является то, что режущие насадки съемные, то есть имеется возможность дезинфекции режущих элементов и подбор режущих насадок к разным типам хирургических вмешательств, так же на рабочей поверхности установлены ультрафиолетовые светодиоды, которые обеспечивают бактерицидное действие участков тканей воздействия во время диссекции и коагуляции. Устройство мобильное, универсальное и не сложно в конструкции, а имеющийся рефлектор с ультрафиолетовыми светодиодами и съемные режущие насадки позволят эффективно применять устройство в амбулаторных и полевых условиях.(72) Еликбаев Галимжан Мамырбекович Ерназаров Адилет Азретович Байзак Усен Ахметлы Мамырбеков Дархан Галимжанович Баймурзаев Мухтар Жоланович(73) Учреждение Международный казахскотурецкий университет им. Ходжи Ахмеда Ясави(57) Изобретение относится к медицине, а именно к хирургии и предназначено для рассечения биологических тканей с одновременным коагулированием. Может быть использовано в Изобретение относится к медицине, а именно к хирургии и предназначено для рассечения биологических тканей с одновременным коагулированием. Может быть использовано в различных отраслях хирургии, стоматологии,косметологии и гинекологии. Известен термокоагулятор с генератором,содержащий электронагреватель, корпус с рабочей поверхностью, усилитель переменного тока,которые применяются только в условиях стационара при стереотаксических операциях (Патент 456617 от 15.01.1975). К недостаткам данного устройства относится его громоздкость и сложность конструкции,ограниченность показаний к применению. Известен электрохирургический термокоагулятор с генератором, содержащий полый цилиндрический корпус, укрепленную на нем трубку с рукояткой и стержень, на котором намотана спираль электронагревателя (Патент 306843 от 21.06.1971). Однако эти термокоагуляторы не обеспечивают измерения температуры корпуса с требуемой точностью и неудобны в работе. Спираль электронагревателя не съемная и не стерилизуется после использования. Известно устройство для термокоагуляции биоткани, содержащий генератор высокочастотного тока с двумя электродами, один плоский электрод большой площади закрепляется на поверхности тела, а активный электрод с малой рабочей поверхностью вводится в разрушаемую биоткань,который выполнен в виде покрытой диэлектриком полой металлической иглы с термодатчиком,встроенным в полость. Высокочастотный ток,протекающий между электродами, нагревает биоткань вблизи активного электрода, где плотность тока наиболее высока (Патент 5472441 от 05.12.1995). Основными недостатками известного устройства является то, что отверстия в стенке электрода могут частично или полностью закрываться, что ухудшает эффективность работы устройства. Повышенная стоимость и невозможность соблюдения стерильности рабочего электрода также являются недостатками устройства. Наряду с этим из-за увеличения плотности тока в районе острия иглы наблюдается перегрев и обугливание биоткани. Наиболее близким к предлагаемому изобретению является электрокоагулятор,содержащий последовательно соединенный генератор,управляемый напряжением, усилитель мощности и пьезоэлектрический трансформатор,преобразователь переменного напряжения и рабочий электрод,при этом выход пьезоэлектрического трансформатора соединен с рабочим электродом через индуктивнонакопительный элемент (Патент 2071735 от 20.01.1997). Недостатками данного электрокоагулятора является невозможность обеспечения требуемой оптимальной температуры дуги разряда,возбуждаемого между рабочим электродом 2 электрокоагулятора и биологической тканью, а также невозможность соблюдения стерильности рабочего электрода и участков ткани воздействия. Известно, что под действием ультрафиалетового облучения в малых дозировках активизируется микроциркуляция и усиливается гемолимфоперфузия облученных участков тканей. Ультрафиалетовое облучение действует противовоспалительно, снижает отек тканей,уменьшает их инфильтрацию, а также оказывает обезболивающее действие (Боголюбов В.М.,Пономаренко Г.Н. Общая физиотерапия. М., изд. Учебная литература. 1998 - с.480). Задачей изобретения является обеспечение оптимальных условий рассечения с одновременным коагулированием биологических тканей при хирургическом вмешательстве без существенного изменения глубины некроза тканей с соблюдением стерильности рабочего электрода и участков тканей воздействия. Технический результат изобретения - повышение удобства пользования за счет мобильности,универсальности и упрощенной конструкции,увеличение эффективности применения благодаря ультрафиалетовой бактерицидной насадке и съемному рабочему электроду. Указанный технический результат достигается тем, что режущие насадки съемные, то есть имеется возможность дезинфекции режущих элементов и подбор режущих насадок к разным типам хирургических вмешательств, так же на рабочей поверхности установлены ультрафиалетовые светодиоды, которые обеспечивают бактерицидное действие участков тканей воздействия во время диссекции. На фиг.1 изображено устройство для термокоагуляции. Устройство для термокоагуляции состоит из электродных зажимов (1) для фиксирования электрода со съемной режущей насадки (2), которые находятся внутри электро- и термо изолированной трубчатой ручки (3). Два электродных зажима соединены с питающим проводом (4), который подключен к регулируемому блоку питания. На рабочую поверхность устройства вокруг трубчатой ручки (3) устанавливается рефлектор (7) с ультрафиалетовыми светодиодами (6), которые обеспечивают бактерицидное действие на участки тканей в момент диссекции и коагуляции. Устройство работает следующим образом. Нагрев режущей насадки рабочего электрода (2) осуществляется с подачи тока на электродный зажим (1) с помощью проводов (4) от регулятора напряжения (5), который подключен в сеть 220 В. С помощью регулятора напряжения производится регулирование напряжения от 0 до 5 В, при этом температура на режущем электроде нагревается от 40 до 1000 С. Этот температурный диапазон является достаточным для проведения диссекции и коагуляции мягких тканей. Питание ультрафиолетовых светодиодов осуществляется от блока питания (5) 3,5 В. Положительными сторонами термокоагулятора является то, что рабочий электрод с режущей насадкой является съемным, то есть имеется возможность стерилизации режущих элементов и подбор режущих насадок к разным типам хирургических вмешательств,а также установленные ультрафиалетовые светодиоды обеспечивают бактерицидное действие участков тканей воздействия во время диссекции и коагуляции. Устройство мобильное, универсальное и не сложно в конструкции, а имеющийся рефлектор с ультрафиолетовыми светодиодами и съемные режущие насадки позволят эффективно применять устройство в амбулаторных и полевых условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ Электрохирургический термокоагулятор,содержащий последовательно соединенные генератор, управляемый напряжением усилитель мощности,трансформатор, преобразователь переменного напряжения, подключенный к входу компаратор и рабочий электрод, отличающийся тем, что он дополнительно снабжен рефлектором с ультрафиалетовым светодиодом,а рабочий электрод с режущими насадками выполнен съемным.
