Вяжущее для изготовления строительных изделий

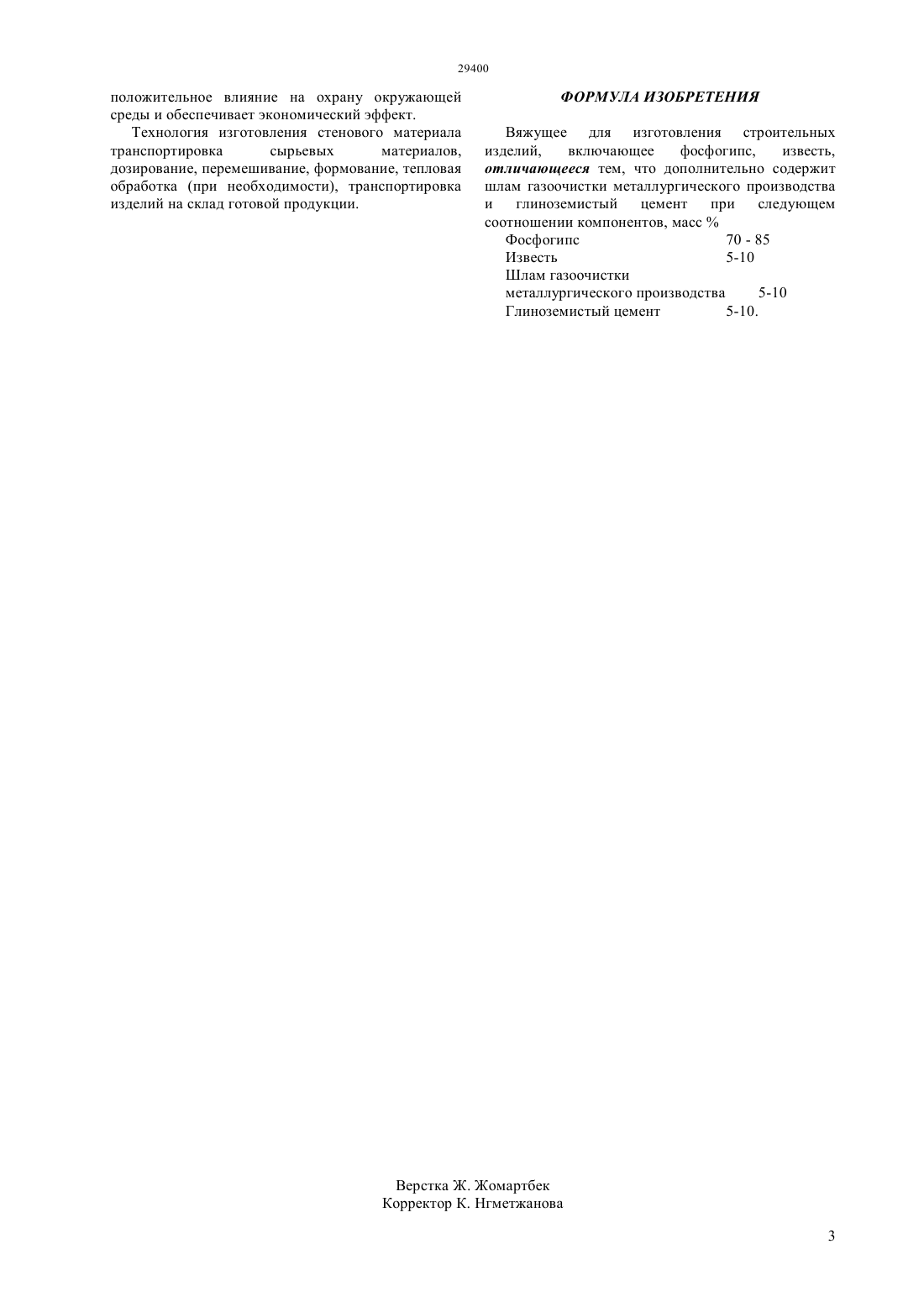

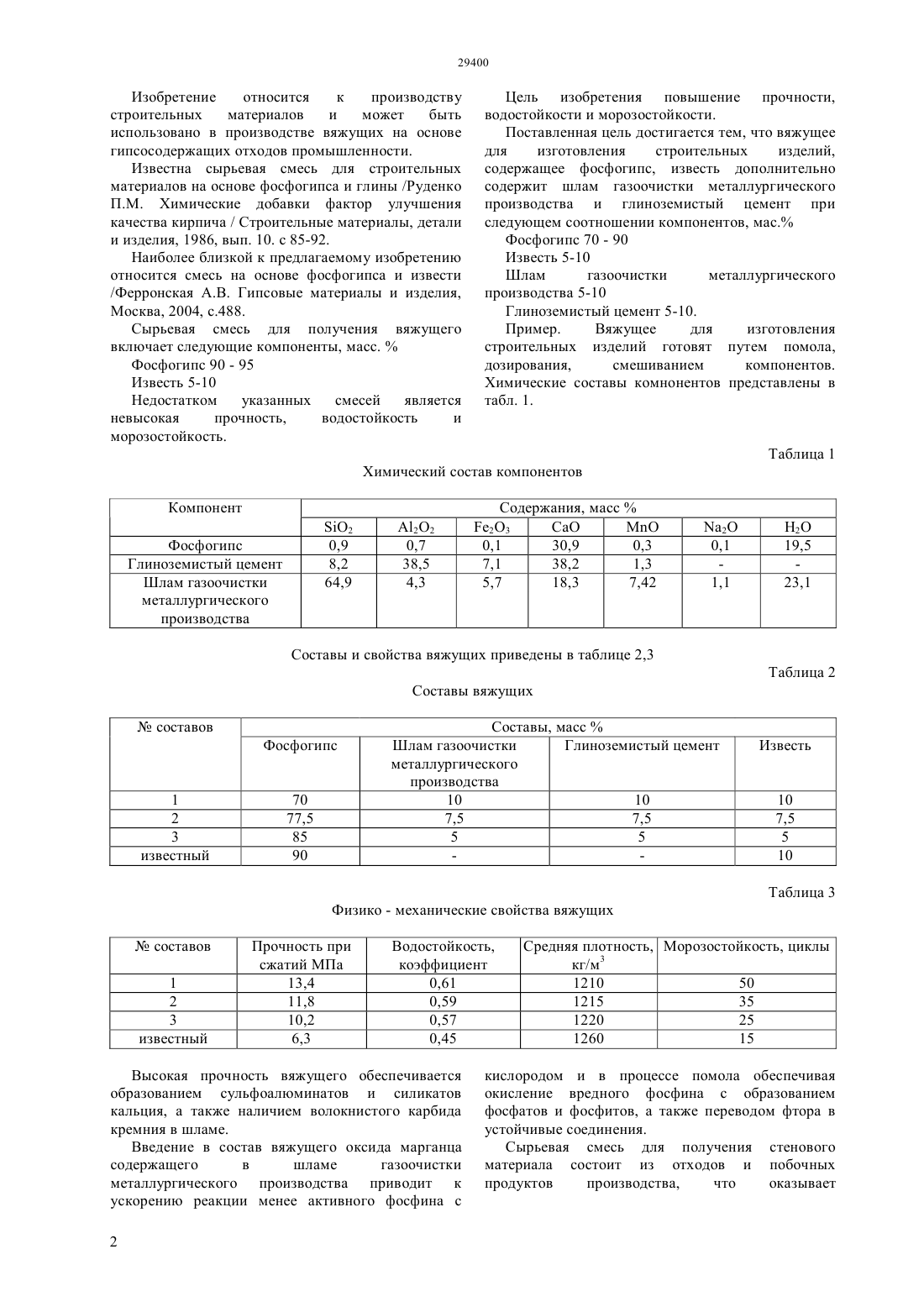

(51) 04 7/32 (2006.01) 04 7/00 (2006.01) 04 11/26 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ кирпича,плит,стеновых панелей,сухих строительных смесей. Технический результат повышение физикомеханических свойств вяжущего приводящего к увеличению долговечности изделий и конструкции и снижению стоимости. Вяжущее для изготовления строительных изделий,включающее фосфогипс,известь,отличающееся тем, что дополнительно содержит шлам газоочистки металлургического производства,глиноземистый цемент при следующем соотношении компонентов, мас.Фосфогипс 70 - 85 Известь 5-10 Шлам глиноземного производства 5-10 Глиноземистый цемент 5-10 Сырьевая смесь для получения вяжущих состоит в основном из отходов и побочных продуктов производства, что оказывает положительное влияние на охрану окружающей среды и обеспечивает экономический эффект.(72) Сулейменов Жусупбек Таширбаевич Сагындыков Аймахамбет Абуталипович Каршыгаев Рахимжан Оринбасарович Абуталипов Ернур Аймахамбетович Жылысбаев Канат Шаяхметович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ВЯЖУЩЕЕ ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ(57) Изобретение относится к производству строительных материалов и в частности для получения вяжущих используемых при изготовлении строительных изделий блоков, 29400 Изобретение относится к производству строительных материалов и может быть использовано в производстве вяжущих на основе гипсосодержащих отходов промышленности. Известна сырьевая смесь для строительных материалов на основе фосфогипса и глины /Руденко П.М. Химические добавки фактор улучшения качества кирпича / Строительные материалы, детали и изделия, 1986, вып. 10. с 85-92. Наиболее близкой к предлагаемому изобретению относится смесь на основе фосфогипса и извести/Ферронская А.В. Гипсовые материалы и изделия,Москва, 2004, с.488. Сырьевая смесь для получения вяжущего включает следующие компоненты, масс.Фосфогипс 90 - 95 Известь 5-10 Недостатком указанных смесей является невысокая прочность,водостойкость и морозостойкость. Цель изобретения повышение прочности,водостойкости и морозостойкости. Поставленная цель достигается тем, что вяжущее для изготовления строительных изделий,содержащее фосфогипс, известь дополнительно содержит шлам газоочистки металлургического производства и глиноземистый цемент при следующем соотношении компонентов, мас. Фосфогипс 70 - 90 Известь 5-10 Шлам газоочистки металлургического производства 5-10 Глиноземистый цемент 5-10. Пример. Вяжущее для изготовления строительных изделий готовят путем помола,дозирования,смешиванием компонентов. Химические составы комнонентов представлены в табл. 1. Таблица 1 Химический состав компонентов Компонент 2 0,9 8,2 64,9 Фосфогипс Глиноземистый цемент Шлам газоочистки металлургического производства Составы и свойства вяжущих приведены в таблице 2,3 Таблица 2 Составы вяжущихсоставов Фосфогипс Составы, массШлам газоочистки Глиноземистый цемент металлургического производства 10 10 7,5 7,5 5 5 Физико - механические свойства вяжущихсоставов 1 2 3 известный Прочность при сжатий МПа 13,4 11,8 10,2 6,3 Высокая прочность вяжущего обеспечивается образованием сульфоалюминатов и силикатов кальция, а также наличием волокнистого карбида кремния в шламе. Введение в состав вяжущего оксида марганца содержащего в шламе газоочистки металлургического производства приводит к ускорению реакции менее активного фосфина с 2 кислородом и в процессе помола обеспечивая окисление вредного фосфина с образованием фосфатов и фосфитов, а также переводом фтора в устойчивые соединения. Сырьевая смесь для получения стенового материала состоит из отходов и побочных продуктов производства,что оказывает положительное влияние на охрану окружающей среды и обеспечивает экономический эффект. Технология изготовления стенового материала транспортировка сырьевых материалов,дозирование, перемешивание, формование, тепловая обработка (при необходимости), транспортировка изделий на склад готовой продукции. ФОРМУЛА ИЗОБРЕТЕНИЯ Вяжущее для изготовления строительных изделий,включающее фосфогипс,известь,отличающееся тем, что дополнительно содержит шлам газоочистки металлургического производства и глиноземистый цемент при следующем соотношении компонентов, массФосфогипс 70 - 85 Известь 5-10 Шлам газоочистки металлургического производства 5-10 Глиноземистый цемент 5-10.
