Устройство для использования тепла дымового газа

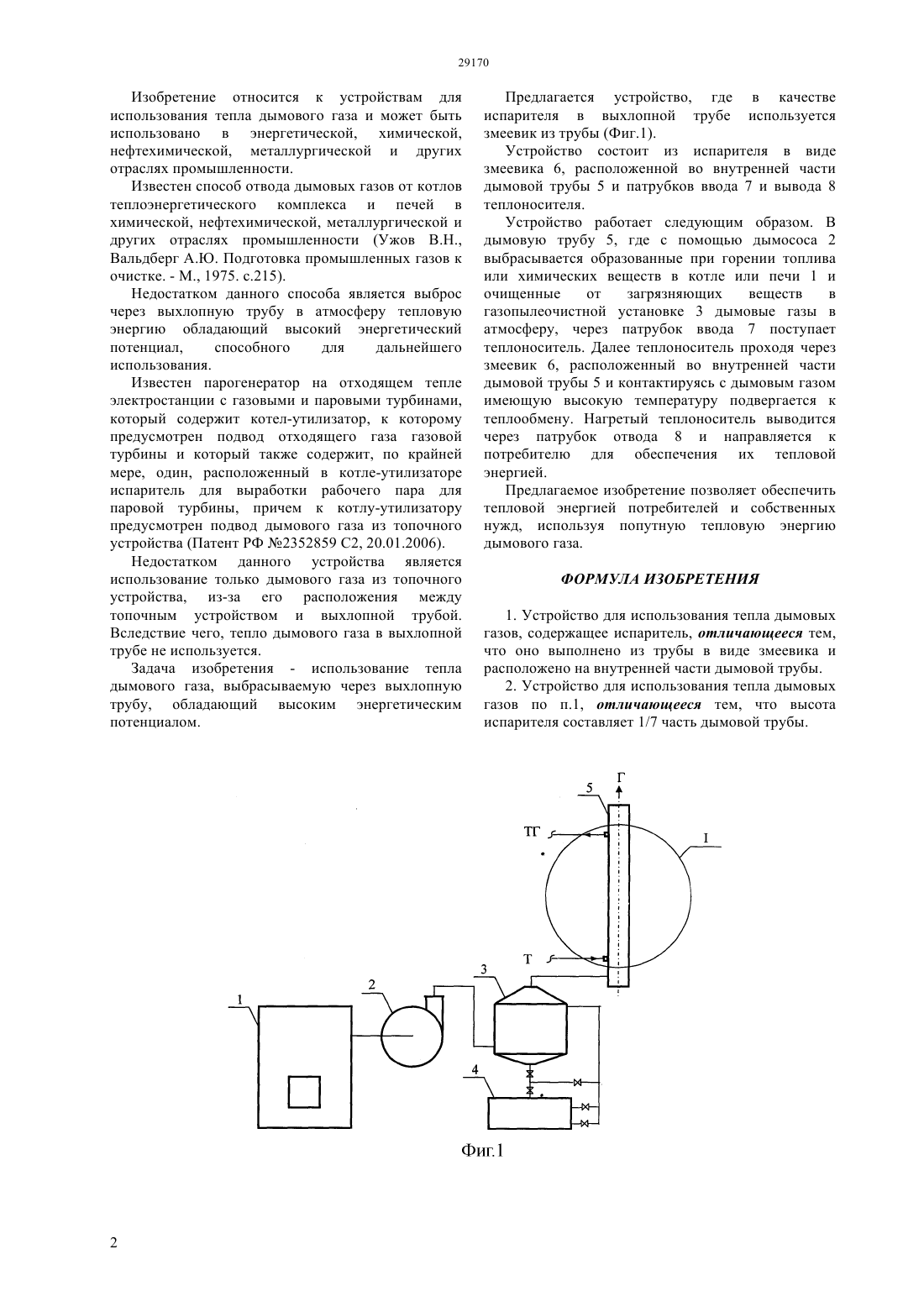

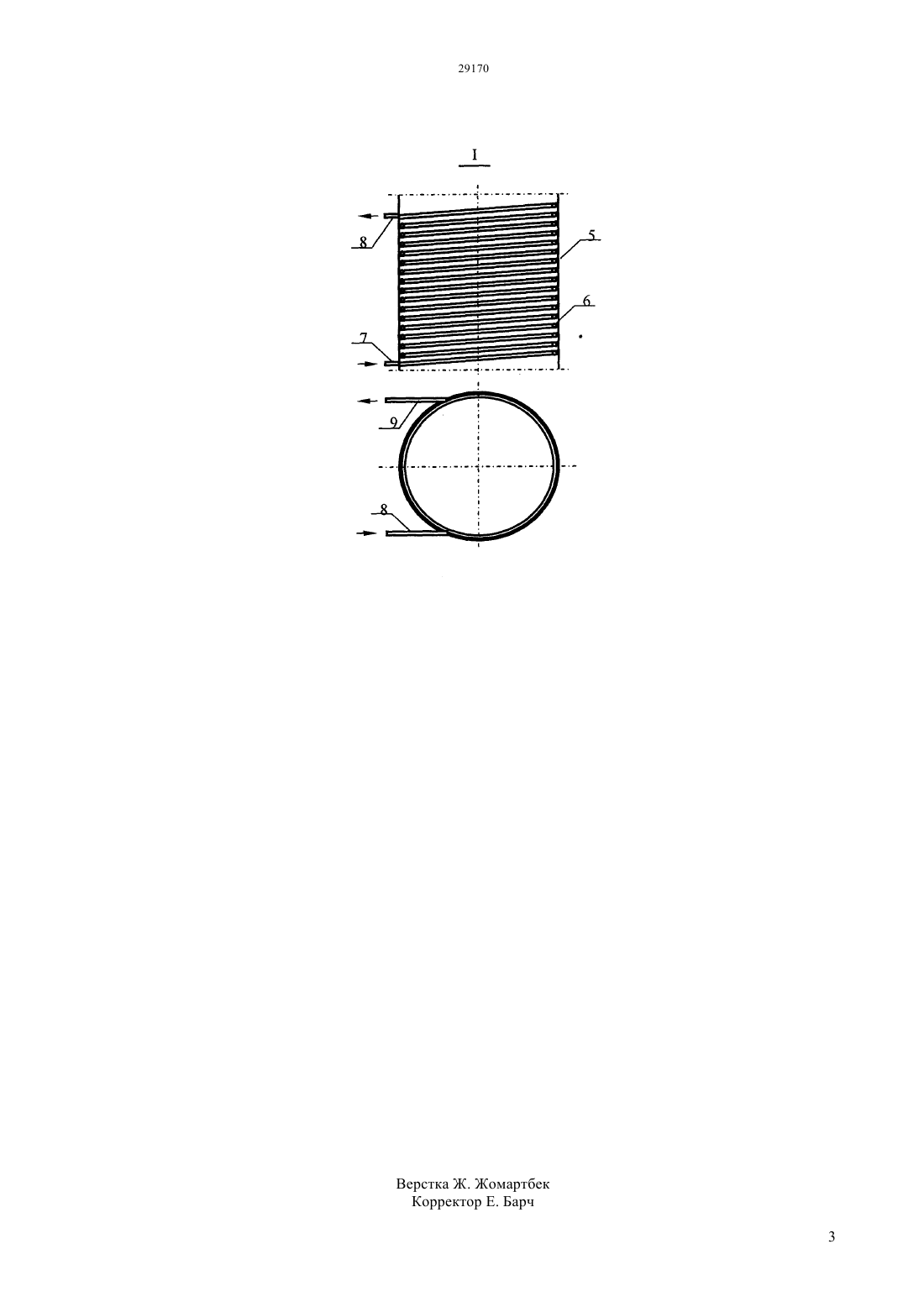

(51) 22 1/00 (2006.01) 22 1/02 (2006.01) 22 1/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство работает следующим образом. В дымовую трубу 5, где с помощью дымососа 2 выбрасывается образованные при горении топлива или химических веществ в котле или печи 1 и очищенные от загрязняющих веществ в газопылеочистной установке 3 дымовые газы в атмосферу, через патрубок ввода 7 поступает теплоноситель. Далее теплоноситель проходя через змеевик 6, расположенный во внутренней части дымовой трубы 5 и контактируясь с дымовым газом имеющую высокую температуру повергается к теплообмену. Нагретый теплоноситель выводится через патрубок отвода 8 и направляется к потребителю для обеспечения их тепловой энергией. Предлагаемое изобретение позволяет обеспечить тепловой энергией потребителей и собственных нужд, используя попутную тепловую энергию дымового газа.(72) Мейрбеков Абдилда Турсунханович Беркмбаев Камалбек Мейрбеклы Мейрбек Серк бдлдалы(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмеда Ясави(54) УСТРОЙСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ ТЕПЛА ДЫМОВОГО ГАЗА(57) Изобретение относится к устройствам для использования тепла дымовых газов и может быть использовано в энергетической, химической,нефтехимической, металлургической и других отраслях промышленности. Устройство состоит из испарителя в виде змеевика, расположенной во внутренней части дымовой трубы и патрубков ввода и вывода теплоносителя. Изобретение относится к устройствам для использования тепла дымового газа и может быть использовано в энергетической, химической,нефтехимической, металлургической и других отраслях промышленности. Известен способ отвода дымовых газов от котлов теплоэнергетического комплекса и печей в химической, нефтехимической, металлургической и других отраслях промышленности (Ужов В.Н.,Вальдберг А.Ю. Подготовка промышленных газов к очистке. - М., 1975. с.215). Недостатком данного способа является выброс через выхлопную трубу в атмосферу тепловую энергию обладающий высокий энергетический потенциал,способного для дальнейшего использования. Известен парогенератор на отходящем тепле электростанции с газовыми и паровыми турбинами,который содержит котел-утилизатор, к которому предусмотрен подвод отходящего газа газовой турбины и который также содержит, по крайней мере, один, расположенный в котле-утилизаторе испаритель для выработки рабочего пара для паровой турбины, причем к котлу-утилизатору предусмотрен подвод дымового газа из топочного устройства (Патент РФ 2352859 С 2, 20.01.2006). Недостатком данного устройства является использование только дымового газа из топочного устройства, из-за его расположения между топочным устройством и выхлопной трубой. Вследствие чего, тепло дымового газа в выхлопной трубе не используется. Задача изобретения - использование тепла дымового газа, выбрасываемую через выхлопную трубу, обладающий высоким энергетическим потенциалом. Предлагается устройство, где в качестве испарителя в выхлопной трубе используется змеевик из трубы (Фиг.1). Устройство состоит из испарителя в виде змеевика 6, расположенной во внутренней части дымовой трубы 5 и патрубков ввода 7 и вывода 8 теплоносителя. Устройство работает следующим образом. В дымовую трубу 5, где с помощью дымососа 2 выбрасывается образованные при горении топлива или химических веществ в котле или печи 1 и очищенные от загрязняющих веществ в газопылеочистной установке 3 дымовые газы в атмосферу, через патрубок ввода 7 поступает теплоноситель. Далее теплоноситель проходя через змеевик 6, расположенный во внутренней части дымовой трубы 5 и контактируясь с дымовым газом имеющую высокую температуру подвергается к теплообмену. Нагретый теплоноситель выводится через патрубок отвода 8 и направляется к потребителю для обеспечения их тепловой энергией. Предлагаемое изобретение позволяет обеспечить тепловой энергией потребителей и собственных нужд, используя попутную тепловую энергию дымового газа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для использования тепла дымовых газов, содержащее испаритель, отличающееся тем,что оно выполнено из трубы в виде змеевика и расположено на внутренней части дымовой трубы. 2. Устройство для использования тепла дымовых газов по п.1, отличающееся тем, что высота испарителя составляет 1/7 часть дымовой трубы.
