Способ регулируемого охлаждения фасонных профилей сортового проката

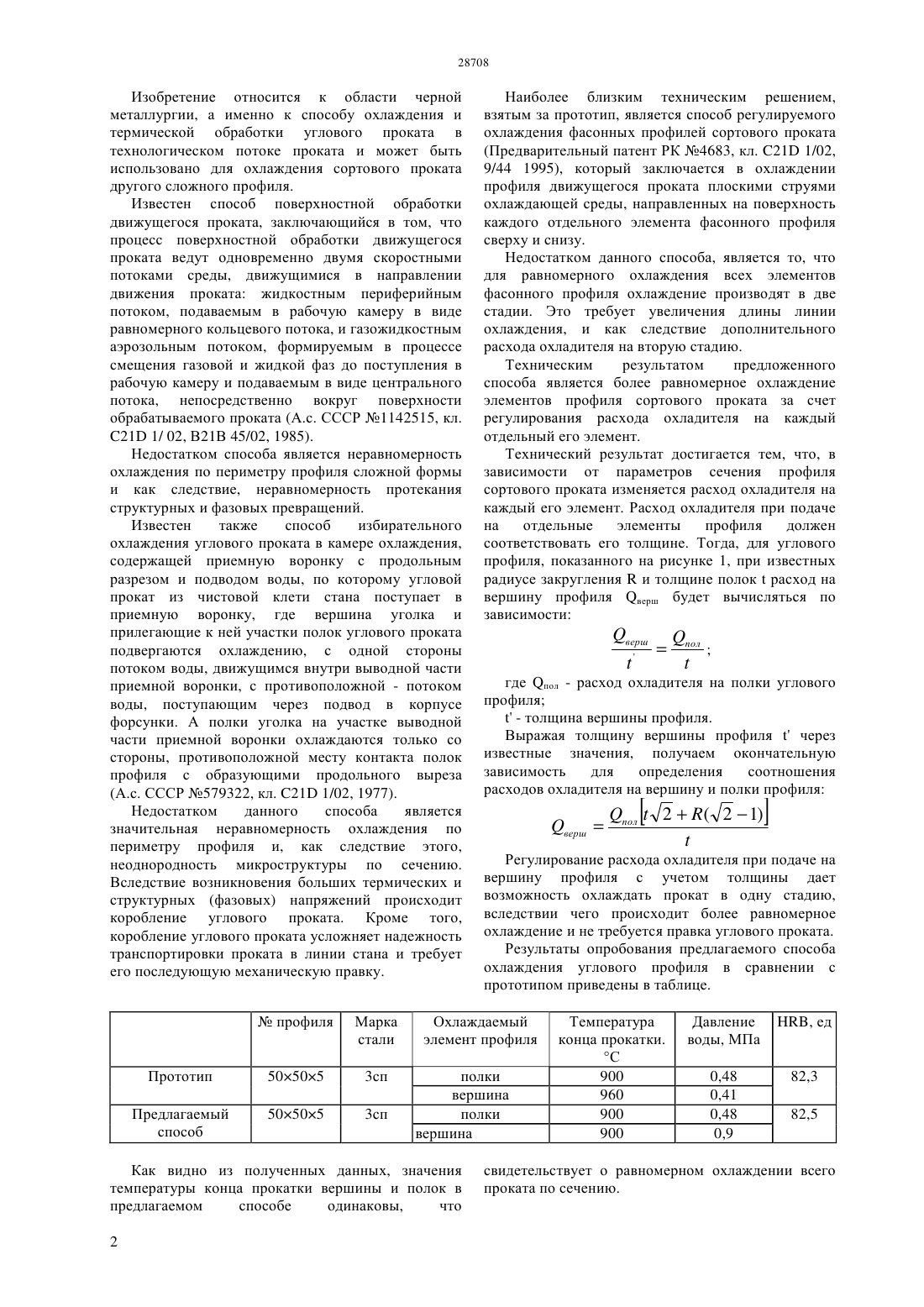

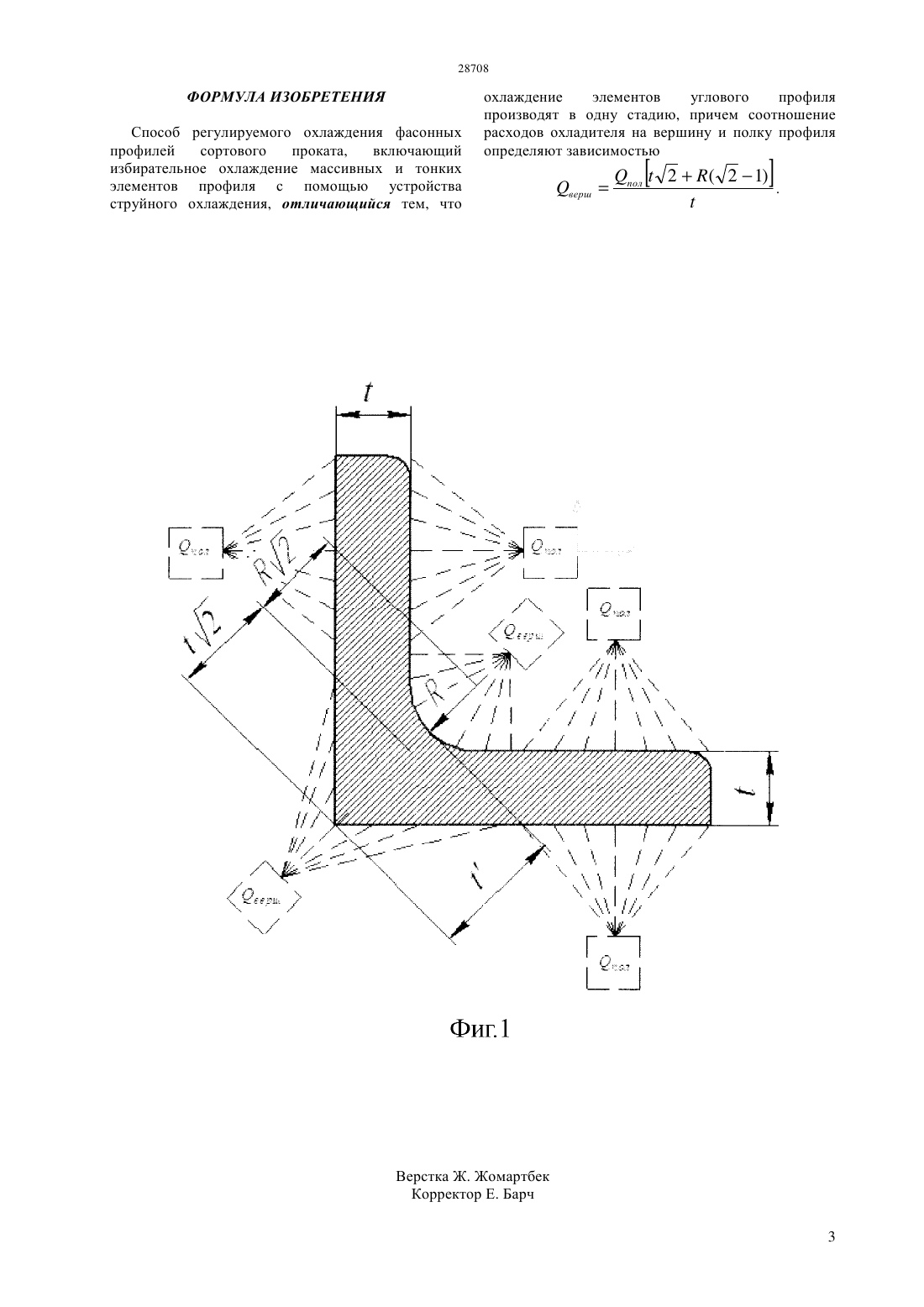

(51) 21 9/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ термической обработки углового проката в технологическом потоке проката и может быть использовано для охлаждения сортового проката любого другого сложного профиля. Для повышения равномерности охлаждения фасонных профилей сортового проката осуществляют струйное охлаждение элементов профиля с соотношением расходов охладителя на полки и вершину для углового профиля по способ охлаждения позволяет значительно уменьшить склонность уголка к короблению и исключить необходимость правки в технологическом потоке проката, а также уменьшить габариты технологической линии за счет охлаждения в одну стадию.(72) Канаев Амангельды Токешевич Ибраев Иршек Кажикаримович Богомолов Алексей Витальевич Жакупов Алибек Ныгматуллович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ РЕГУЛИРУЕМОГО ОХЛАЖДЕНИЯ ФАСОННЫХ ПРОФИЛЕЙ СОРТОВОГО ПРОКАТА Изобретение относится к области черной металлургии, а именно к способу охлаждения и термической обработки углового проката в технологическом потоке проката и может быть использовано для охлаждения сортового проката другого сложного профиля. Известен способ поверхностной обработки движущегося проката, заключающийся в том, что процесс поверхностной обработки движущегося проката ведут одновременно двумя скоростными потоками среды, движущимися в направлении движения проката жидкостным периферийным потоком, подаваемым в рабочую камеру в виде равномерного кольцевого потока, и газожидкостным аэрозольным потоком, формируемым в процессе смещения газовой и жидкой фаз до поступления в рабочую камеру и подаваемым в виде центрального потока, непосредственно вокруг поверхности обрабатываемого проката (А.с. СССР 1142515, кл. 21 1/ 02, В 21 В 45/02, 1985). Недостатком способа является неравномерность охлаждения по периметру профиля сложной формы и как следствие, неравномерность протекания структурных и фазовых превращений. Известен также способ избирательного охлаждения углового проката в камере охлаждения,содержащей приемную воронку с продольным разрезом и подводом воды, по которому угловой прокат из чистовой клети стана поступает в приемную воронку, где вершина уголка и прилегающие к ней участки полок углового проката подвергаются охлаждению, с одной стороны потоком воды, движущимся внутри выводной части приемной воронки, с противоположной - потоком воды, поступающим через подвод в корпусе форсунки. А полки уголка на участке выводной части приемной воронки охлаждаются только со стороны, противоположной месту контакта полок профиля с образующими продольного выреза(А.с. СССР 579322, кл. 21 1/02, 1977). Недостатком данного способа является значительная неравномерность охлаждения по периметру профиля и, как следствие этого,неоднородность микроструктуры по сечению. Вследствие возникновения больших термических и структурных (фазовых) напряжений происходит коробление углового проката. Кроме того,коробление углового проката усложняет надежность транспортировки проката в линии стана и требует его последующую механическую правку.профиля где пол - расход охладителя на полки углового профиля- толщина вершины профиля. Выражая толщину вершины профилячерез известные значения, получаем окончательную зависимость для определения соотношения расходов охладителя на вершину и полки профиля Регулирование расхода охладителя при подаче на вершину профиля с учетом толщины дает возможность охлаждать прокат в одну стадию,вследствии чего происходит более равномерное охлаждение и не требуется правка углового проката. Результаты опробования предлагаемого способа охлаждения углового профиля в сравнении с прототипом приведены в таблице. Охлаждаемый элемент профиля полки вершина полки вершина Как видно из полученных данных, значения температуры конца прокатки вершины и полок в предлагаемом способе одинаковы,что 2 Наиболее близким техническим решением,взятым за прототип, является способ регулируемого охлаждения фасонных профилей сортового проката(Предварительный патент РК 4683, кл. 21 1/02,9/44 1995), который заключается в охлаждении профиля движущегося проката плоскими струями охлаждающей среды, направленных на поверхность каждого отдельного элемента фасонного профиля сверху и снизу. Недостатком данного способа, является то, что для равномерного охлаждения всех элементов фасонного профиля охлаждение производят в две стадии. Это требует увеличения длины линии охлаждения, и как следствие дополнительного расхода охладителя на вторую стадию. Техническим результатом предложенного способа является более равномерное охлаждение элементов профиля сортового проката за счет регулирования расхода охладителя на каждый отдельный его элемент. Технический результат достигается тем, что, в зависимости от параметров сечения профиля сортового проката изменяется расход охладителя на каждый его элемент. Расход охладителя при подаче на отдельные элементы профиля должен соответствовать его толщине. Тогда, для углового профиля, показанного на рисунке 1, при известных радиусе закругленияи толщине полокрасход на вершину профиля верш будет вычисляться по зависимости свидетельствует о равномерном охлаждении всего проката по сечению. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ регулируемого охлаждения фасонных профилей сортового проката,включающий избирательное охлаждение массивных и тонких элементов профиля с помощью устройства струйного охлаждения, отличающийся тем, что охлаждение элементов углового профиля производят в одну стадию, причем соотношение расходов охладителя на вершину и полку профиля определяют зависимостью
