Солнечный коллектор

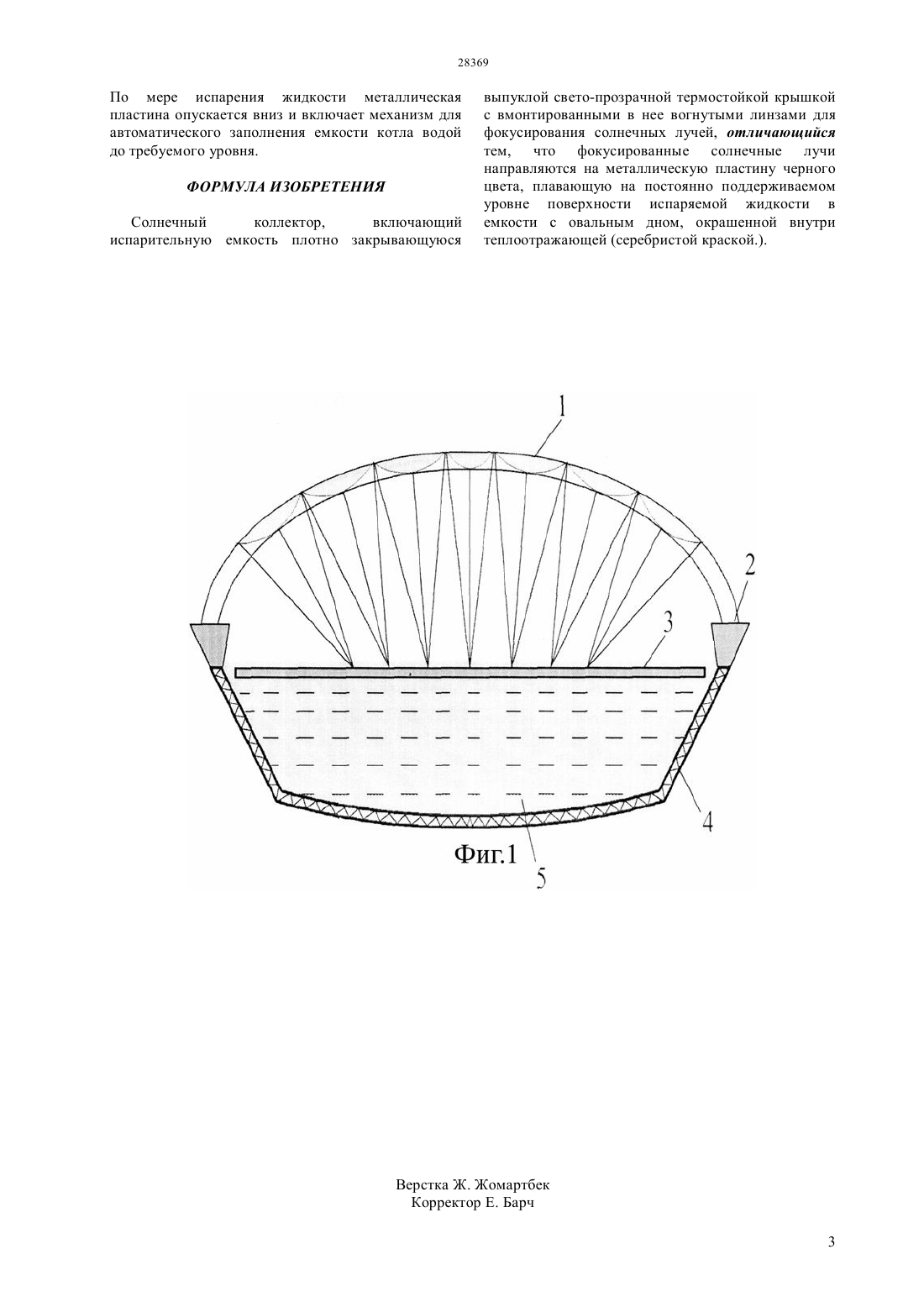

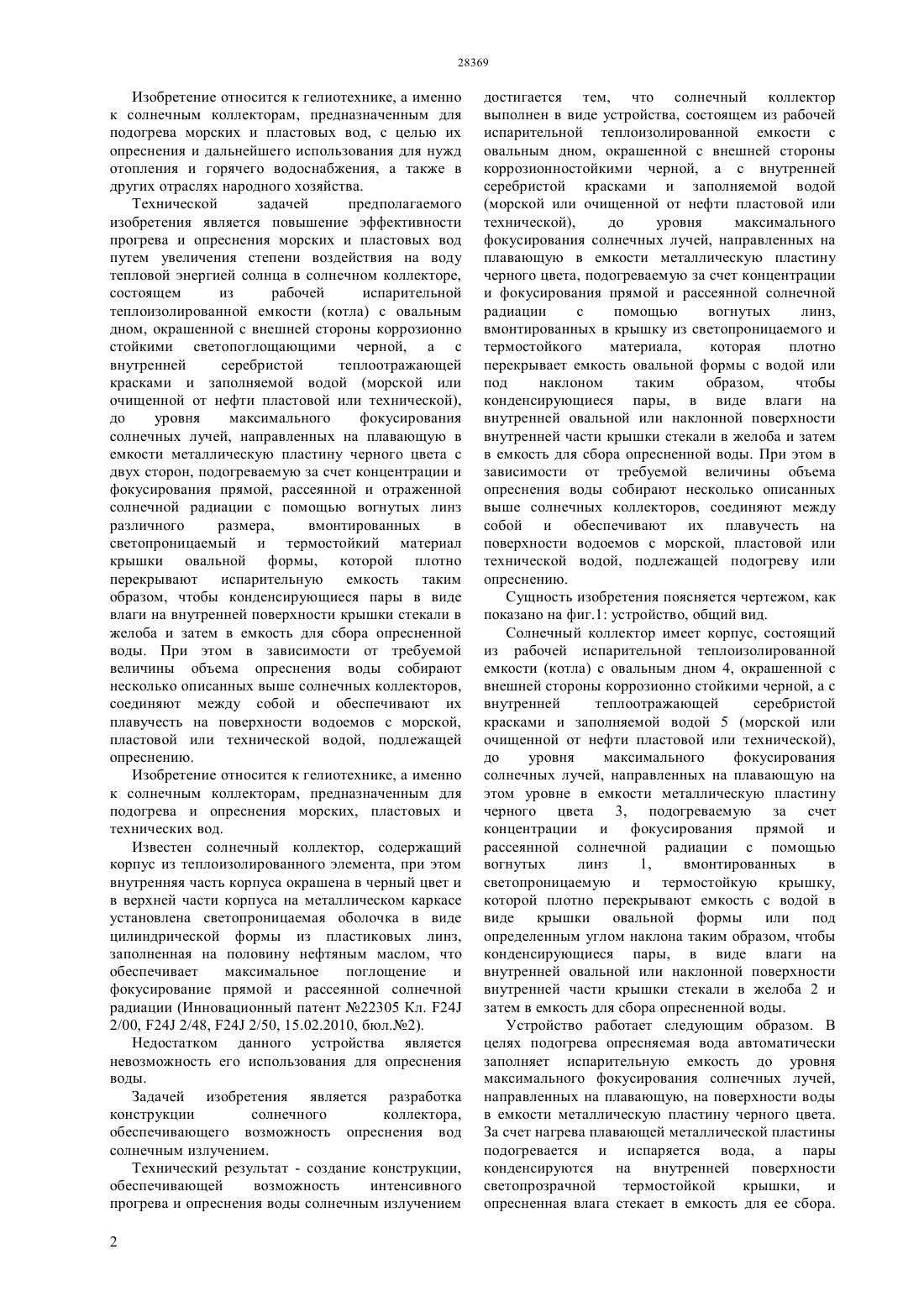

(51) 24 2/00 (2006.01) 24 2/50 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заполняемой подогреваемой и опресняемой водой(морской или очищенной от нефти пластовой или технической),до уровня максимального фокусирования солнечных лучей, направленных на плавающую на этом уровне в емкости металлическую пластину черного цвета,подогреваемую за счет концентрации и фокусирования прямой и рассеянной солнечной радиации с помощью вогнутых линз,вмонтированных в светопрозрачную и термостойкую крышку овальной формы, плотно перекрывающую емкость с водой таким образом,чтобы конденсирующиеся пары, на внутренней части крышки стекали в желоба и затем в емкость для сбора опресненной воды.(72) Ахмеджанов Тлевхан Куромжанович Ахмеджанов Алмасхан Тлевханович Нуранбаева Булбул Молдашевна Исмагилова Лаура Тлевхановна(57) Солнечный коллектор, состоящий из рабочей испарительной теплоизолированной емкости (котла) с овальным дном, окрашенной с внешней стороны коррозионностойкими черной, а с внутренней теплоотражающей серебристой красками и Изобретение относится к гелиотехнике, а именно к солнечным коллекторам, предназначенным для подогрева морских и пластовых вод, с целью их опреснения и дальнейшего использования для нужд отопления и горячего водоснабжения, а также в других отраслях народного хозяйства. Технической задачей предполагаемого изобретения является повышение эффективности прогрева и опреснения морских и пластовых вод путем увеличения степени воздействия на воду тепловой энергией солнца в солнечном коллекторе,состоящем из рабочей испарительной теплоизолированной емкости (котла) с овальным дном, окрашенной с внешней стороны коррозионно стойкими светопоглощающими черной, а с внутренней серебристой теплоотражающей красками и заполняемой водой (морской или очищенной от нефти пластовой или технической),до уровня максимального фокусирования солнечных лучей, направленных на плавающую в емкости металлическую пластину черного цвета с двух сторон, подогреваемую за счет концентрации и фокусирования прямой, рассеянной и отраженной солнечной радиации с помощью вогнутых линз различного размера,вмонтированных в светопроницаемый и термостойкий материал крышки овальной формы, которой плотно перекрывают испарительную емкость таким образом, чтобы конденсирующиеся пары в виде влаги на внутренней поверхности крышки стекали в желоба и затем в емкость для сбора опресненной воды. При этом в зависимости от требуемой величины объема опреснения воды собирают несколько описанных выше солнечных коллекторов,соединяют между собой и обеспечивают их плавучесть на поверхности водоемов с морской,пластовой или технической водой, подлежащей опреснению. Изобретение относится к гелиотехнике, а именно к солнечным коллекторам, предназначенным для подогрева и опреснения морских, пластовых и технических вод. Известен солнечный коллектор, содержащий корпус из теплоизолированного элемента, при этом внутренняя часть корпуса окрашена в черный цвет и в верхней части корпуса на металлическом каркасе установлена светопроницаемая оболочка в виде цилиндрической формы из пластиковых линз,заполненная на половину нефтяным маслом, что обеспечивает максимальное поглощение и фокусирование прямой и рассеянной солнечной радиации (Инновационный патент 22305 Кл. 24 2/00, 24 2/48, 24 2/50, 15.02.2010, бюл.2). Недостатком данного устройства является невозможность его использования для опреснения воды. Задачей изобретения является разработка конструкции солнечного коллектора,обеспечивающего возможность опреснения вод солнечным излучением. Технический результат - создание конструкции,обеспечивающей возможность интенсивного прогрева и опреснения воды солнечным излучением 2 достигается тем, что солнечный коллектор выполнен в виде устройства, состоящем из рабочей испарительной теплоизолированной емкости с овальным дном, окрашенной с внешней стороны коррозионностойкими черной, а с внутренней серебристой красками и заполняемой водой(морской или очищенной от нефти пластовой или технической),до уровня максимального фокусирования солнечных лучей, направленных на плавающую в емкости металлическую пластину черного цвета, подогреваемую за счет концентрации и фокусирования прямой и рассеянной солнечной радиации с помощью вогнутых линз,вмонтированных в крышку из светопроницаемого и термостойкого материала,которая плотно перекрывает емкость овальной формы с водой или под наклоном таким образом,чтобы конденсирующиеся пары, в виде влаги на внутренней овальной или наклонной поверхности внутренней части крышки стекали в желоба и затем в емкость для сбора опресненной воды. При этом в зависимости от требуемой величины объема опреснения воды собирают несколько описанных выше солнечных коллекторов, соединяют между собой и обеспечивают их плавучесть на поверхности водоемов с морской, пластовой или технической водой, подлежащей подогреву или опреснению. Сущность изобретения поясняется чертежом, как показано на фиг.1 устройство, общий вид. Солнечный коллектор имеет корпус, состоящий из рабочей испарительной теплоизолированной емкости (котла) с овальным дном 4, окрашенной с внешней стороны коррозионно стойкими черной, а с внутренней теплоотражающей серебристой красками и заполняемой водой 5 (морской или очищенной от нефти пластовой или технической),до уровня максимального фокусирования солнечных лучей, направленных на плавающую на этом уровне в емкости металлическую пластину черного цвета 3, подогреваемую за счет концентрации и фокусирования прямой и рассеянной солнечной радиации с помощью вогнутых линз 1,вмонтированных в светопроницаемую и термостойкую крышку,которой плотно перекрывают емкость с водой в виде крышки овальной формы или под определенным углом наклона таким образом, чтобы конденсирующиеся пары, в виде влаги на внутренней овальной или наклонной поверхности внутренней части крышки стекали в желоба 2 и затем в емкость для сбора опресненной воды. Устройство работает следующим образом. В целях подогрева опресняемая вода автоматически заполняет испарительную емкость до уровня максимального фокусирования солнечных лучей,направленных на плавающую, на поверхности воды в емкости металлическую пластину черного цвета. За счет нагрева плавающей металлической пластины подогревается и испаряется вода, а пары конденсируются на внутренней поверхности светопрозрачной термостойкой крышки,и опресненная влага стекает в емкость для ее сбора. По мере испарения жидкости металлическая пластина опускается вниз и включает механизм для автоматического заполнения емкости котла водой до требуемого уровня. ФОРМУЛА ИЗОБРЕТЕНИЯ Солнечный коллектор,включающий испарительную емкость плотно закрывающуюся выпуклой свето-прозрачной термостойкой крышкой с вмонтированными в нее вогнутыми линзами для фокусирования солнечных лучей, отличающийся тем, что фокусированные солнечные лучи направляются на металлическую пластину черного цвета, плавающую на постоянно поддерживаемом уровне поверхности испаряемой жидкости в емкости с овальным дном, окрашенной внутри теплоотражающей (серебристой краской.).
