Способ производства электрического тока и устройство для его осуществления

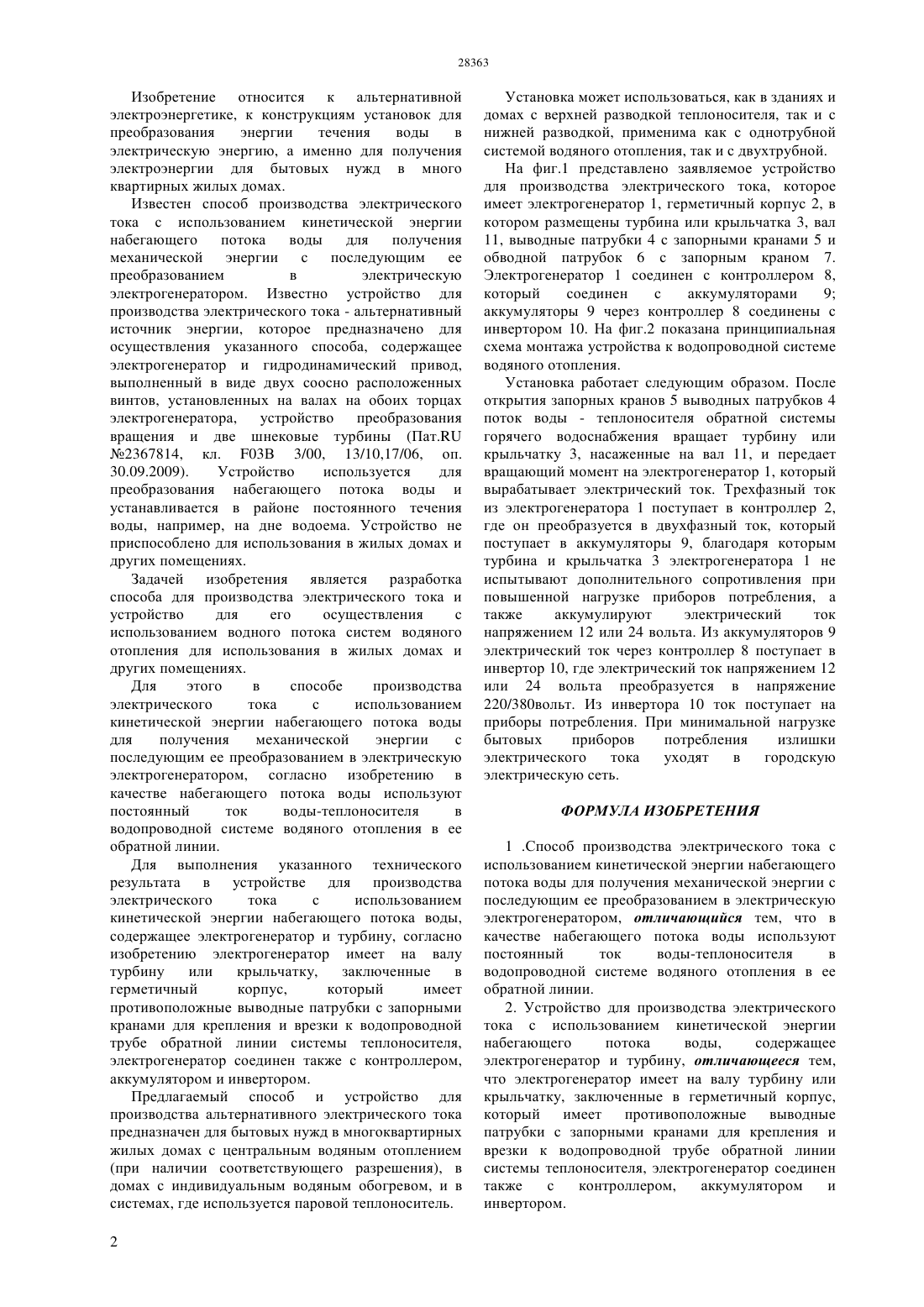

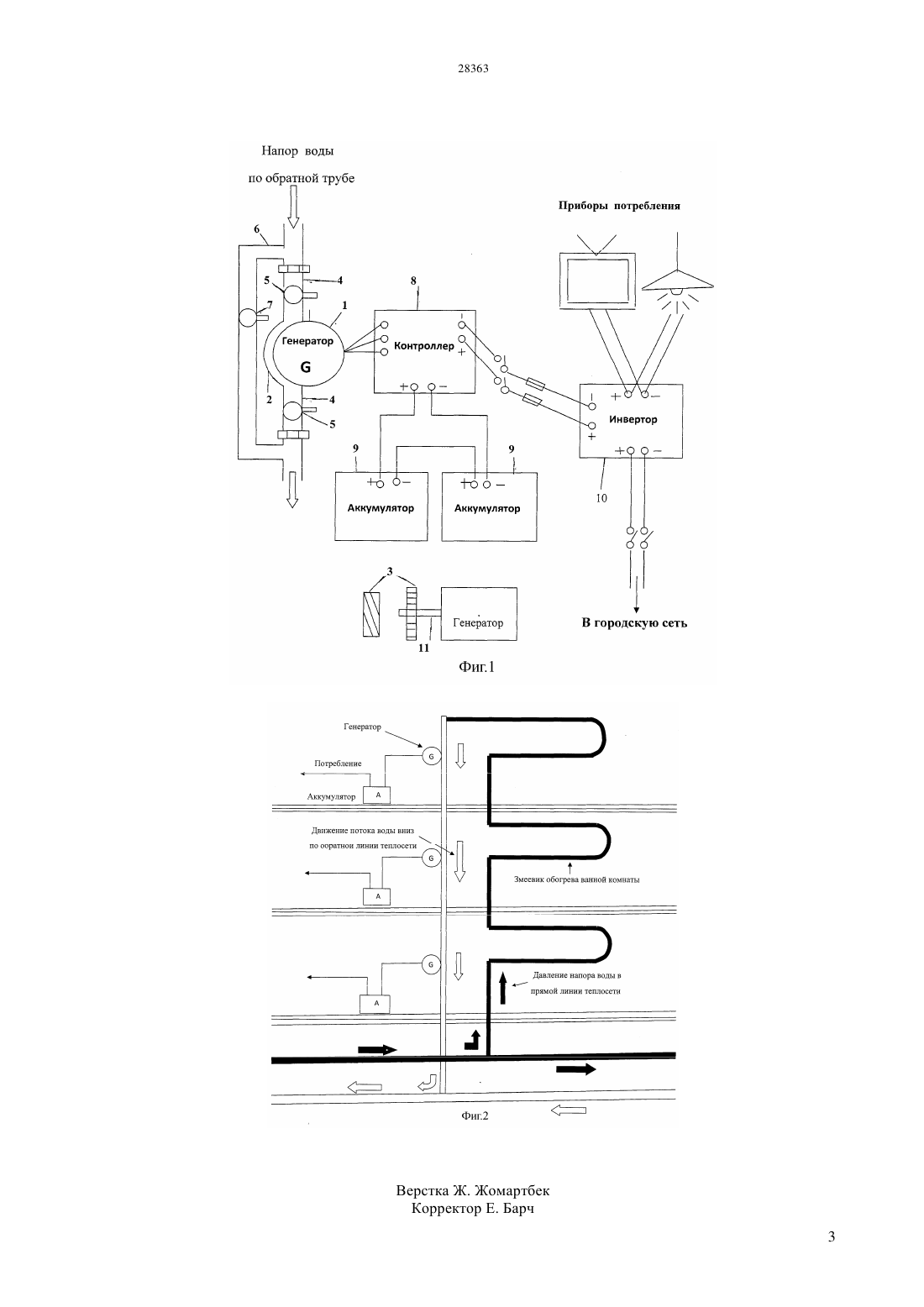

(51) 03 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ теплоносителя в водопроводной системе водяного отопления в ее обратной линии. В устройстве для производства электрического тока с использованием кинетической энергии набегающего потока воды,содержащее электрогенератор и турбину, согласно изобретению электрогенератор имеет на валу турбину или крыльчатку,заключенные в герметичный корпус,который имеет противоположные выводные патрубки с запорными кранами для крепления и врезки к водопроводной трубе обратной линии системы теплоносителя,электрогенератор соединен также с контроллером,аккумулятором и инвертором. Предлагаемый способ и устройство для производства альтернативного электрического тока предназначен для бытовых нужд в многоквартирных жилых домах с центральным водяным отоплением(при наличии соответствующего разрешения), в домах с индивидуальным водяным обогревом, и в системах, где используется паровой теплоноситель.(54) СПОСОБ ПРОИЗВОДСТВА ЭЛЕКТРИЧЕСКОГО ТОКА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к альтернативной электроэнергетике, к конструкциям установок для преобразования энергии течения воды в электрическую энергию, а именно для получения электроэнергии для бытовых нужд в много квартирных жилых домах. В способе производства электрического тока с использованием кинетической энергии набегающего потока воды для получения механической энергии с последующим ее преобразованием в электрическую электрогенератором, в качестве набегающего потока воды используют постоянный ток воды 28363 Изобретение относится к альтернативной электроэнергетике, к конструкциям установок для преобразования энергии течения воды в электрическую энергию, а именно для получения электроэнергии для бытовых нужд в много квартирных жилых домах. Известен способ производства электрического тока с использованием кинетической энергии набегающего потока воды для получения механической энергии с последующим ее преобразованием в электрическую электрогенератором. Известно устройство для производства электрического тока - альтернативный источник энергии, которое предназначено для осуществления указанного способа, содержащее электрогенератор и гидродинамический привод,выполненный в виде двух соосно расположенных винтов, установленных на валах на обоих торцах электрогенератора, устройство преобразования вращения и две шнековые турбины (Пат. 2367814, кл. 03 В 3/00, 13/10,17/06, оп. 30.09.2009). Устройство используется для преобразования набегающего потока воды и устанавливается в районе постоянного течения воды, например, на дне водоема. Устройство не приспособлено для использования в жилых домах и других помещениях. Задачей изобретения является разработка способа для производства электрического тока и устройство для его осуществления с использованием водного потока систем водяного отопления для использования в жилых домах и других помещениях. Для этого в способе производства электрического тока с использованием кинетической энергии набегающего потока воды для получения механической энергии с последующим ее преобразованием в электрическую электрогенератором, согласно изобретению в качестве набегающего потока воды используют постоянный ток воды-теплоносителя в водопроводной системе водяного отопления в ее обратной линии. Для выполнения указанного технического результата в устройстве для производства электрического тока с использованием кинетической энергии набегающего потока воды,содержащее электрогенератор и турбину, согласно изобретению электрогенератор имеет на валу турбину или крыльчатку,заключенные в герметичный корпус,который имеет противоположные выводные патрубки с запорными кранами для крепления и врезки к водопроводной трубе обратной линии системы теплоносителя,электрогенератор соединен также с контроллером,аккумулятором и инвертором. Предлагаемый способ и устройство для производства альтернативного электрического тока предназначен для бытовых нужд в многоквартирных жилых домах с центральным водяным отоплением(при наличии соответствующего разрешения), в домах с индивидуальным водяным обогревом, и в системах, где используется паровой теплоноситель. 2 Установка может использоваться, как в зданиях и домах с верхней разводкой теплоносителя, так и с нижней разводкой, применима как с однотрубной системой водяного отопления, так и с двухтрубной. На фиг.1 представлено заявляемое устройство для производства электрического тока, которое имеет электрогенератор 1, герметичный корпус 2, в котором размещены турбина или крыльчатка 3, вал 11, выводные патрубки 4 с запорными кранами 5 и обводной патрубок 6 с запорным краном 7. Электрогенератор 1 соединен с контроллером 8,который соединен с аккумуляторами 9 аккумуляторы 9 через контроллер 8 соединены с инвертором 10. На фиг.2 показана принципиальная схема монтажа устройства к водопроводной системе водяного отопления. Установка работает следующим образом. После открытия запорных кранов 5 выводных патрубков 4 поток воды - теплоносителя обратной системы горячего водоснабжения вращает турбину или крыльчатку 3, насаженные на вал 11, и передает вращающий момент на электрогенератор 1, который вырабатывает электрический ток. Трехфазный ток из электрогенератора 1 поступает в контроллер 2,где он преобразуется в двухфазный ток, который поступает в аккумуляторы 9, благодаря которым турбина и крыльчатка 3 электрогенератора 1 не испытывают дополнительного сопротивления при повышенной нагрузке приборов потребления, а также аккумулируют электрический ток напряжением 12 или 24 вольта. Из аккумуляторов 9 электрический ток через контроллер 8 поступает в инвертор 10, где электрический ток напряжением 12 или 24 вольта преобразуется в напряжение 220/380 вольт. Из инвертора 10 ток поступает на приборы потребления. При минимальной нагрузке бытовых приборов потребления излишки электрического тока уходят в городскую электрическую сеть. ФОРМУЛА ИЗОБРЕТЕНИЯ 1 .Способ производства электрического тока с использованием кинетической энергии набегающего потока воды для получения механической энергии с последующим ее преобразованием в электрическую электрогенератором, отличающийся тем, что в качестве набегающего потока воды используют постоянный ток воды-теплоносителя в водопроводной системе водяного отопления в ее обратной линии. 2. Устройство для производства электрического тока с использованием кинетической энергии набегающего потока воды,содержащее электрогенератор и турбину, отличающееся тем,что электрогенератор имеет на валу турбину или крыльчатку, заключенные в герметичный корпус,который имеет противоположные выводные патрубки с запорными кранами для крепления и врезки к водопроводной трубе обратной линии системы теплоносителя, электрогенератор соединен также с контроллером,аккумулятором и инвертором.
