Горелка для сварки с завихрением защитных газов

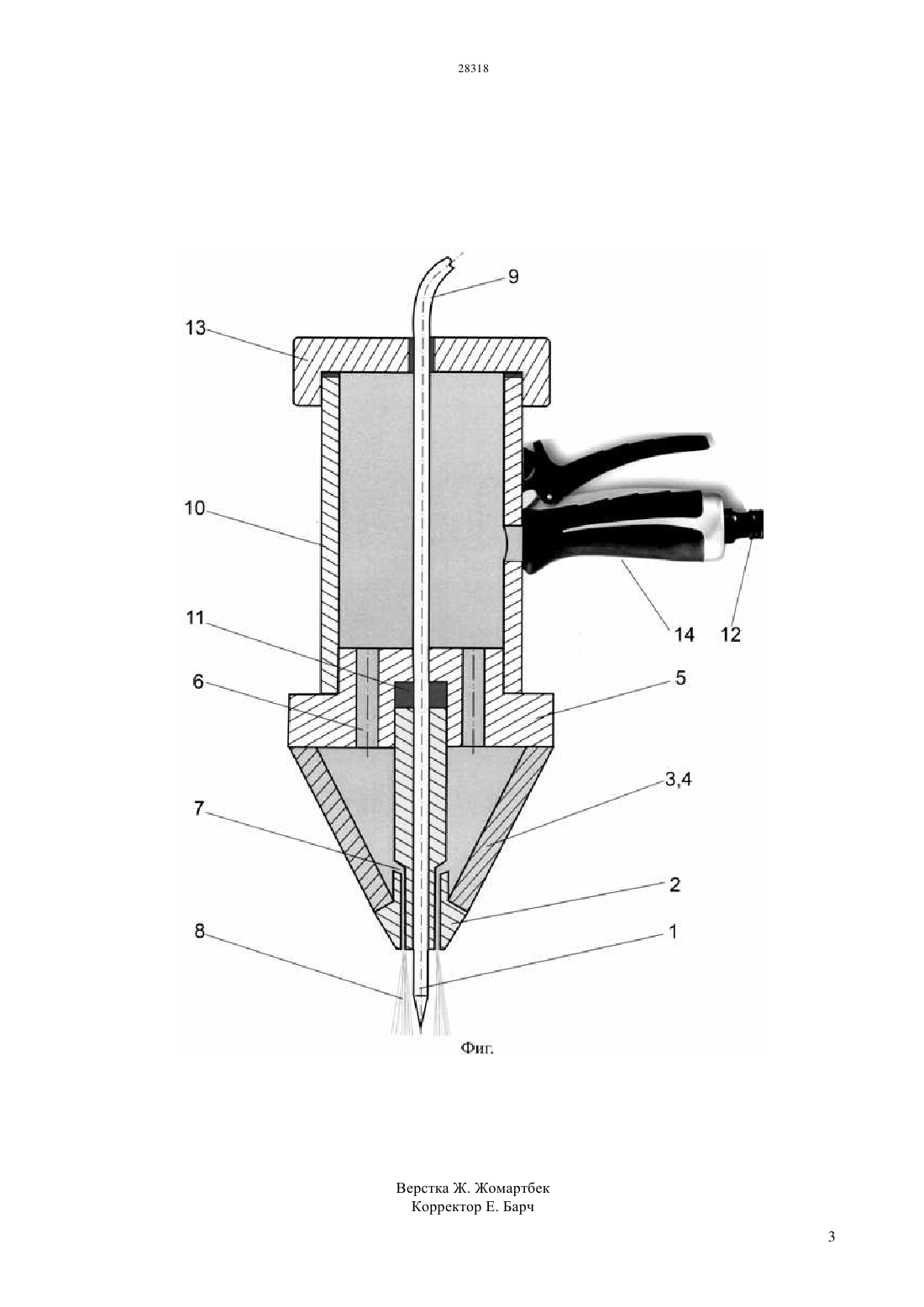

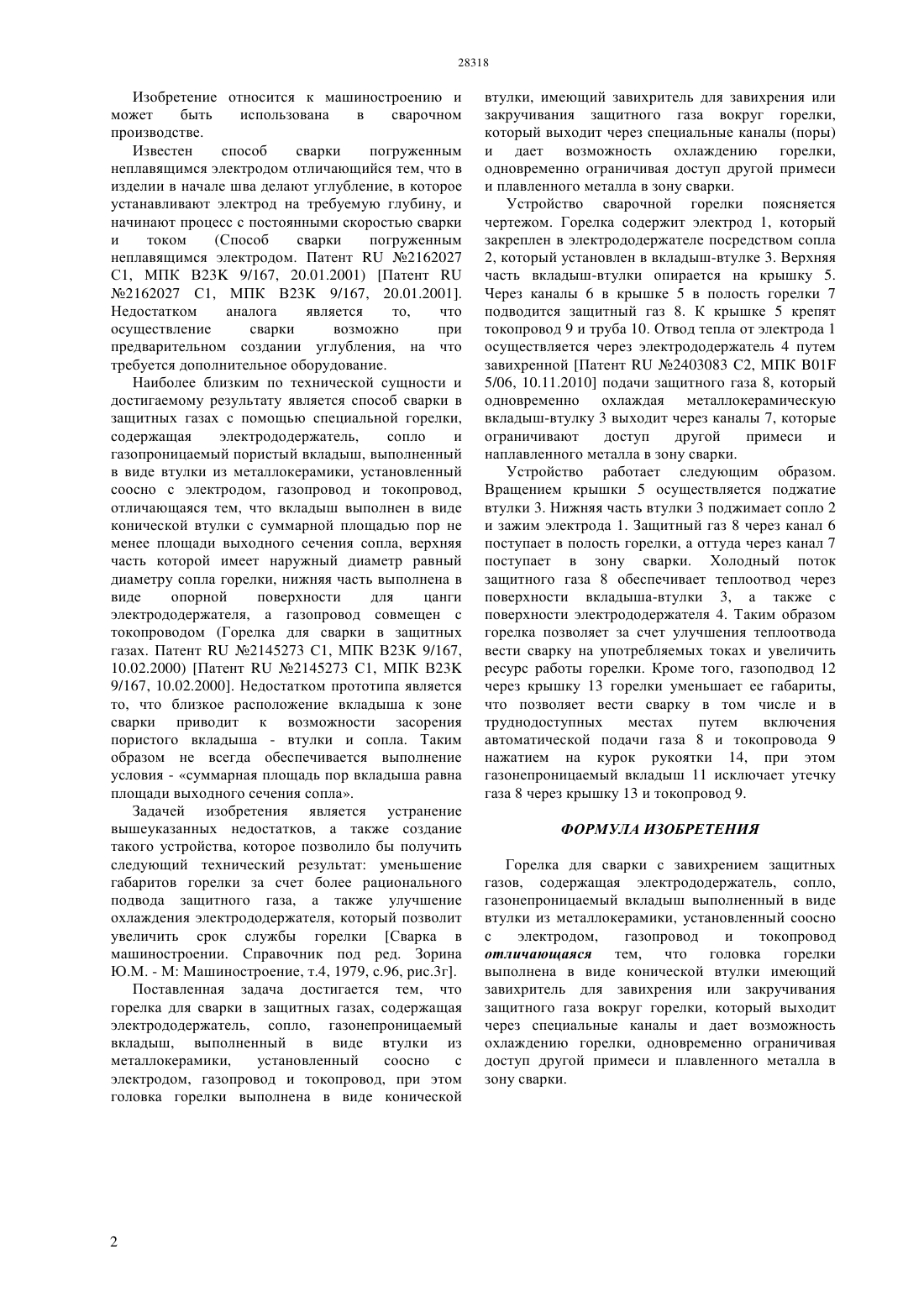

(51) 23 9/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ газонепроницаемый вкладыш выполненный в виде втулки из металлокерамики, установленный соосно с электродом, газопровод и токопровод, при этом головка горелки выполнена в виде конической втулки имеющий завихритель для завихрения или закручивания защитного газа вокруг горелки,который выходит через специальные каналы и дает возможность охлаждению горелки, одновременно ограничивая доступ другой примеси и плавленного металла в зону сварки.(54) ГОРЕЛКА ДЛЯ СВАРКИ С ЗАВИХРЕНИЕМ ЗАЩИТНЫХ ГАЗОВ(57) Горелка для сварки с завихрением защитных газов содержащая, электрододержатель, сопло, 28318 Изобретение относится к машиностроению и может быть использована в сварочном производстве. Известен способ сварки погруженным неплавящимся электродом отличающийся тем, что в изделии в начале шва делают углубление, в которое устанавливают электрод на требуемую глубину, и начинают процесс с постоянными скоростью сварки и током(Способ сварки погруженным неплавящимся электродом. Патент 2162027 С 1, МПК В 23 9/167, 20.01.2001) Патент 2162027 С 1, МПК В 23 9/167, 20.01.2001. Недостатком аналога является то,что осуществление сварки возможно при предварительном создании углубления, на что требуется дополнительное оборудование. Наиболее близким по технической сущности и достигаемому результату является способ сварки в защитных газах с помощью специальной горелки,содержащая электрододержатель,сопло и газопроницаемый пористый вкладыш, выполненный в виде втулки из металлокерамики, установленный соосно с электродом, газопровод и токопровод,отличающаяся тем, что вкладыш выполнен в виде конической втулки с суммарной площадью пор не менее площади выходного сечения сопла, верхняя часть которой имеет наружный диаметр равный диаметру сопла горелки, нижняя часть выполнена в виде опорной поверхности для цанги электрододержателя, а газопровод совмещен с токопроводом (Горелка для сварки в защитных газах. Патент 2145273 С 1, МПК В 23 9/167,10.02.2000) Патент 2145273 С 1, МПК В 23 9/167, 10.02.2000. Недостатком прототипа является то, что близкое расположение вкладыша к зоне сварки приводит к возможности засорения пористого вкладыша - втулки и сопла. Таким образом не всегда обеспечивается выполнение условия - суммарная площадь пор вкладыша равна площади выходного сечения сопла. Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого устройства, которое позволило бы получить следующий технический результат уменьшение габаритов горелки за счет более рационального подвода защитного газа, а также улучшение охлаждения электрододержателя, который позволит увеличить срок службы горелки Сварка в машиностроении. Справочник под ред. Зорина Ю.М. - М Машиностроение, т.4, 1979, с.96, рис.3 г. Поставленная задача достигается тем, что горелка для сварки в защитных газах, содержащая электрододержатель, сопло, газонепроницаемый вкладыш, выполненный в виде втулки из металлокерамики,установленный соосно с электродом, газопровод и токопровод, при этом головка горелки выполнена в виде конической втулки, имеющий завихритель для завихрения или закручивания защитного газа вокруг горелки,который выходит через специальные каналы (поры) и дает возможность охлаждению горелки,одновременно ограничивая доступ другой примеси и плавленного металла в зону сварки. Устройство сварочной горелки поясняется чертежом. Горелка содержит электрод 1, который закреплен в электрододержателе посредством сопла 2, который установлен в вкладыш-втулке 3. Верхняя часть вкладыш-втулки опирается на крышку 5. Через каналы 6 в крышке 5 в полость горелки 7 подводится защитный газ 8. К крышке 5 крепят токопровод 9 и труба 10. Отвод тепла от электрода 1 осуществляется через электрододержатель 4 путем завихренной Патент 2403083 С 2, МПК 01 5/06, 10.11.2010 подачи защитного газа 8, который одновременно охлаждая металлокерамическую вкладыш-втулку 3 выходит через каналы 7, которые ограничивают доступ другой примеси и наплавленного металла в зону сварки. Устройство работает следующим образом. Вращением крышки 5 осуществляется поджатие втулки 3. Нижняя часть втулки 3 поджимает сопло 2 и зажим электрода 1. Защитный газ 8 через канал 6 поступает в полость горелки, а оттуда через канал 7 поступает в зону сварки. Холодный поток защитного газа 8 обеспечивает теплоотвод через поверхности вкладыша-втулки 3, а также с поверхности электрододержателя 4. Таким образом горелка позволяет за счет улучшения теплоотвода вести сварку на употребляемых токах и увеличить ресурс работы горелки. Кроме того, газоподвод 12 через крышку 13 горелки уменьшает ее габариты,что позволяет вести сварку в том числе и в труднодоступных местах путем включения автоматической подачи газа 8 и токопровода 9 нажатием на курок рукоятки 14, при этом газонепроницаемый вкладыш 11 исключает утечку газа 8 через крышку 13 и токопровод 9. ФОРМУЛА ИЗОБРЕТЕНИЯ Горелка для сварки с завихрением защитных газов, содержащая электрододержатель, сопло,газонепроницаемый вкладыш выполненный в виде втулки из металлокерамики, установленный соосно с электродом,газопровод и токопровод отличающаяся тем, что головка горелки выполнена в виде конической втулки имеющий завихритель для завихрения или закручивания защитного газа вокруг горелки, который выходит через специальные каналы и дает возможность охлаждению горелки, одновременно ограничивая доступ другой примеси и плавленного металла в зону сварки.
