Стенд для определения осевой силы в насосе

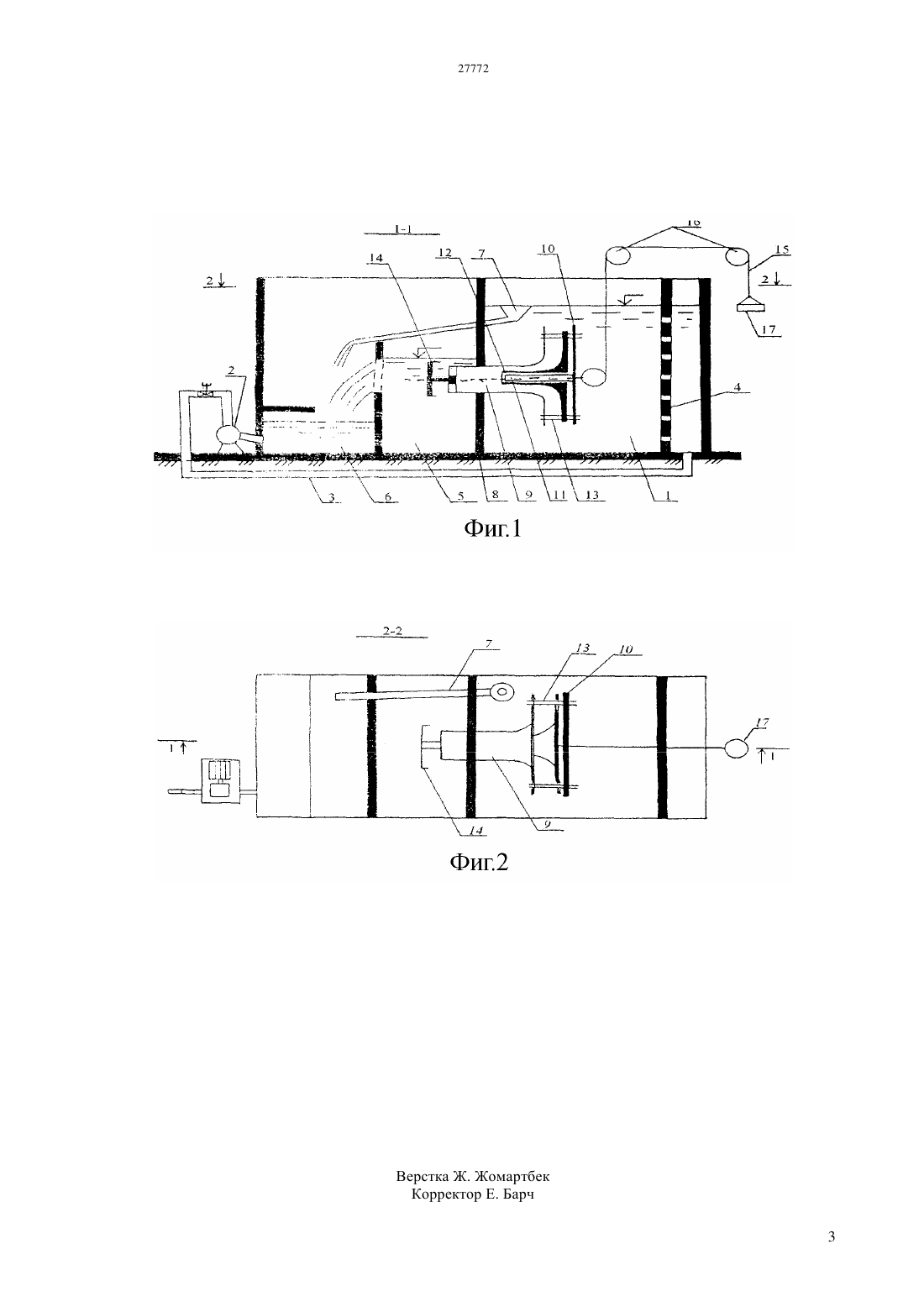

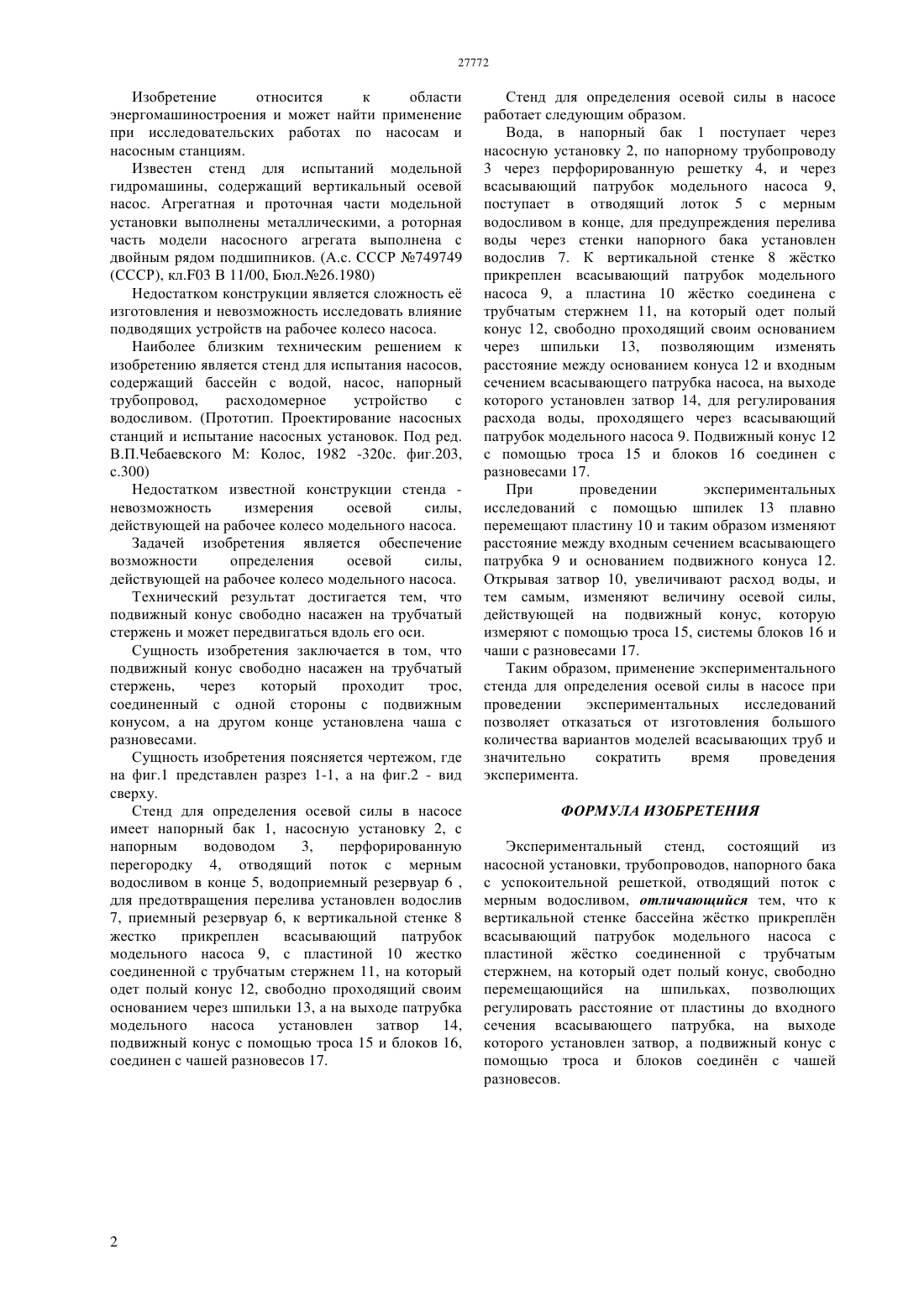

(51) 03 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения заключается в том, что подвижный конус свободно насажен на трубчатый стержень, через который проходит трос,соединнный с одной стороны с подвижным конусом, а на другой стороне троса установлена чаша с разновесами. Стенд включает в себя напорный бак, насосную установку, отводящий лоток с водосливом, к вертикальной стенке бака жстко прикреплн всасывающий патрубок модельного насоса с пластиной жстко соединнной с трубчатым стержнем, на который одет полый конус, свободно проходящий своим основанием через шпильки, а на выходе всасывающего патрубка установлен затвор,осевая сила, действующая на конус определяется с помощью троса, блоков и чаши с разновесами. Экспериментальный стенд для определения осевой силы в насосе может найти применение при проведении научно-исследовательских работ.(72) Нарбаев Марат Турсынбекович Ходанков Николай Александрович Балгабаев Нурлан Нурмаханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан(56) Чебаевского В.П. Проектирование насосных станций и испытание насосных установок. М. Колос, 1982, с.300(54) СТЕНД ДЛЯ ОПРЕДЕЛЕНИЯ ОСЕВОЙ СИЛЫ В НАСОСЕ Изобретение относится к области энергомашиностроения и может найти применение при исследовательских работах по насосам и насосным станциям. Известен стенд для испытаний модельной гидромашины, содержащий вертикальный осевой насос. Агрегатная и проточная части модельной установки выполнены металлическими, а роторная часть модели насосного агрегата выполнена с двойным рядом подшипников. (А.с. СССР 749749(СССР), кл.03 В 11/00, Бюл.26.1980) Недостатком конструкции является сложность е изготовления и невозможность исследовать влияние подводящих устройств на рабочее колесо насоса. Наиболее близким техническим решением к изобретению является стенд для испытания насосов,содержащий бассейн с водой, насос, напорный трубопровод,расходомерное устройство с водосливом. (Прототип. Проектирование насосных станций и испытание насосных установок. Под ред. В.П.Чебаевского М Колос, 1982 -320 с. фиг.203,с.300) Недостатком известной конструкции стенда невозможность измерения осевой силы,действующей на рабочее колесо модельного насоса. Задачей изобретения является обеспечение возможности определения осевой силы,действующей на рабочее колесо модельного насоса. Технический результат достигается тем, что подвижный конус свободно насажен на трубчатый стержень и может передвигаться вдоль его оси. Сущность изобретения заключается в том, что подвижный конус свободно насажен на трубчатый стержень,через который проходит трос,соединенный с одной стороны с подвижным конусом, а на другом конце установлена чаша с разновесами. Сущность изобретения поясняется чертежом, где на фиг.1 представлен разрез 1-1, а на фиг.2 - вид сверху. Стенд для определения осевой силы в насосе имеет напорный бак 1, насосную установку 2, с напорным водоводом 3,перфорированную перегородку 4, отводящий поток с мерным водосливом в конце 5, водоприемный резервуар 6 ,для предотвращения перелива установлен водослив 7, приемный резервуар 6, к вертикальной стенке 8 жестко прикреплен всасывающий патрубок модельного насоса 9, с пластиной 10 жестко соединенной с трубчатым стержнем 11, на который одет полый конус 12, свободно проходящий своим основанием через шпильки 13, а на выходе патрубка модельного насоса установлен затвор 14,подвижный конус с помощью троса 15 и блоков 16,соединен с чашей разновесов 17. Стенд для определения осевой силы в насосе работает следующим образом. Вода, в напорный бак 1 поступает через насосную установку 2, по напорному трубопроводу 3 через перфорированную решетку 4, и через всасывающий патрубок модельного насоса 9,поступает в отводящий лоток 5 с мерным водосливом в конце, для предупреждения перелива воды через стенки напорного бака установлен водослив 7. К вертикальной стенке 8 жстко прикреплен всасывающий патрубок модельного насоса 9, а пластина 10 жстко соединена с трубчатым стержнем 11, на который одет полый конус 12, свободно проходящий своим основанием через шпильки 13, позволяющим изменять расстояние между основанием конуса 12 и входным сечением всасывающего патрубка насоса, на выходе которого установлен затвор 14, для регулирования расхода воды, проходящего через всасывающий патрубок модельного насоса 9. Подвижный конус 12 с помощью троса 15 и блоков 16 соединен с разновесами 17. При проведении экспериментальных исследований с помощью шпилек 13 плавно перемещают пластину 10 и таким образом изменяют расстояние между входным сечением всасывающего патрубка 9 и основанием подвижного конуса 12. Открывая затвор 10, увеличивают расход воды, и тем самым, изменяют величину осевой силы,действующей на подвижный конус, которую измеряют с помощью троса 15, системы блоков 16 и чаши с разновесами 17. Таким образом, применение экспериментального стенда для определения осевой силы в насосе при проведении экспериментальных исследований позволяет отказаться от изготовления большого количества вариантов моделей всасывающих труб и значительно сократить время проведения эксперимента. ФОРМУЛА ИЗОБРЕТЕНИЯ Экспериментальный стенд, состоящий из насосной установки, трубопроводов, напорного бака с успокоительной решеткой, отводящий поток с мерным водосливом, отличающийся тем, что к вертикальной стенке бассейна жстко прикреплн всасывающий патрубок модельного насоса с пластиной жстко соединенной с трубчатым стержнем, на который одет полый конус, свободно перемещающийся на шпильках, позволющих регулировать расстояние от пластины до входного сечения всасывающего патрубка, на выходе которого установлен затвор, а подвижный конус с помощью троса и блоков соединн с чашей разновесов.
