Устройство регулирования климатических режимов в овощехранилище

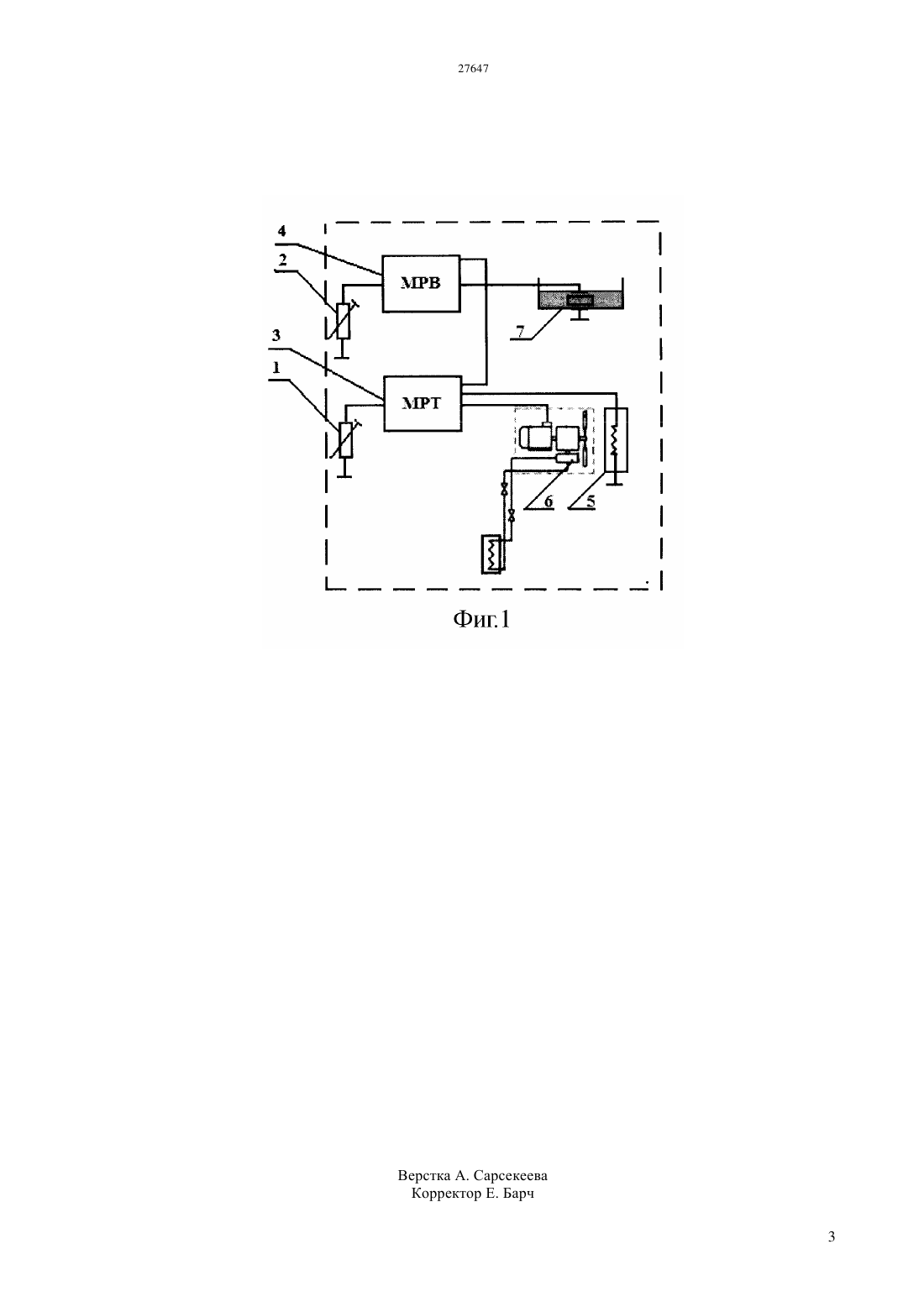

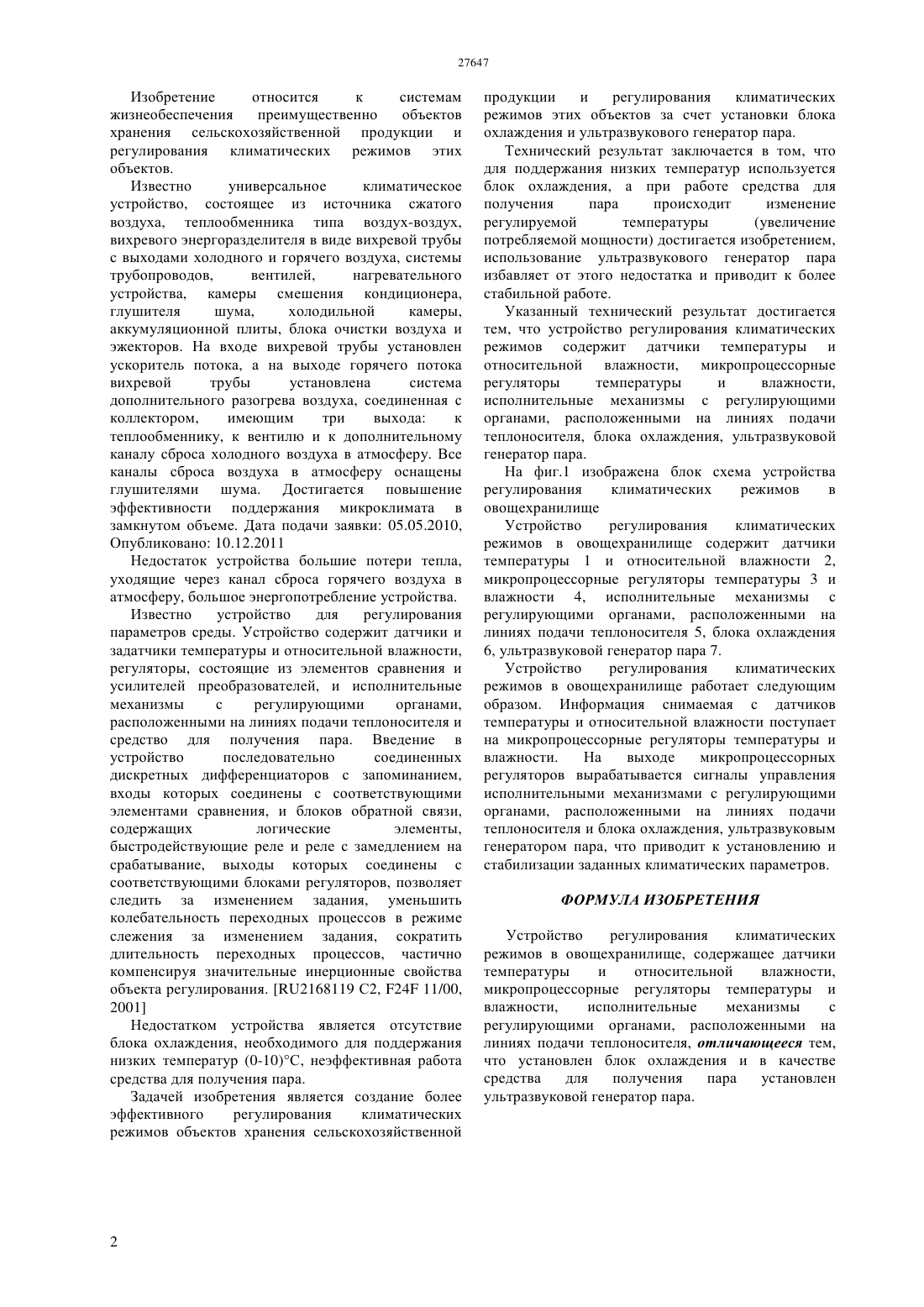

(51) 24 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ продукции и регулирования климатических режимов этих объектов за счет установки блока охлаждения и ультразвукового генератор пара. Технический результат заключается в том, что для поддержания низких температур используется блок охлаждения, а при работе средства для получения пара происходит изменение регулируемой температуры(увеличение потребляемой мощности) достигается изобретением,использование ультразвукового генератор пара избавляет от этого недостатка и приводит к более стабильной работе. Указанный технический результат. Устройство регулирования климатических режимов содержит датчики температуры 1 и относительной влажности 2, микропроцессорные регуляторы температуры 3 и влажности 4, исполнительные механизмы с регулирующими органами, расположенными на линиях подачи теплоносителя 5, блок охлаждения 6,ультразвуковой генератор пара 7. Достигается повышение эффективности поддержания микроклимата в замкнутом объеме.(72) Батраков Юрий Иванович Мырзакожа Диас Асылбекович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО РЕГУЛИРОВАНИЯ КЛИМАТИЧЕСКИХ РЕЖИМОВ В ОВОЩЕХРАНИЛИЩЕ(57) Изобретение относится к системам жизнеобеспечения преимущественно объектов хранения сельскохозяйственной продукции и регулирования климатических режимов этих объектов. Задачей изобретения является создание более эффективного регулирования климатических режимов объектов хранения сельскохозяйственной Изобретение относится к системам жизнеобеспечения преимущественно объектов хранения сельскохозяйственной продукции и регулирования климатических режимов этих объектов. Известно универсальное климатическое устройство, состоящее из источника сжатого воздуха, теплообменника типа воздух-воздух,вихревого энергоразделителя в виде вихревой трубы с выходами холодного и горячего воздуха, системы трубопроводов,вентилей,нагревательного устройства, камеры смешения кондиционера,глушителя шума,холодильной камеры,аккумуляционной плиты, блока очистки воздуха и эжекторов. На входе вихревой трубы установлен ускоритель потока, а на выходе горячего потока вихревой трубы установлена система дополнительного разогрева воздуха, соединенная с коллектором,имеющим три выхода к теплообменнику, к вентилю и к дополнительному каналу сброса холодного воздуха в атмосферу. Все каналы сброса воздуха в атмосферу оснащены глушителями шума. Достигается повышение эффективности поддержания микроклимата в замкнутом объеме. Дата подачи заявки 05.05.2010,Опубликовано 10.12.2011 Недостаток устройства большие потери тепла,уходящие через канал сброса горячего воздуха в атмосферу, большое энергопотребление устройства. Известно устройство для регулирования параметров среды. Устройство содержит датчики и задатчики температуры и относительной влажности,регуляторы, состоящие из элементов сравнения и усилителей преобразователей, и исполнительные механизмы с регулирующими органами,расположенными на линиях подачи теплоносителя и средство для получения пара. Введение в устройство последовательно соединенных дискретных дифференциаторов с запоминанием,входы которых соединены с соответствующими элементами сравнения, и блоков обратной связи,содержащих логические элементы,быстродействующие реле и реле с замедлением на срабатывание, выходы которых соединены с соответствующими блоками регуляторов, позволяет следить за изменением задания, уменьшить колебательность переходных процессов в режиме слежения за изменением задания, сократить длительность переходных процессов, частично компенсируя значительные инерционные свойства объекта регулирования. 2168119 С 2, 24 11/00,2001 Недостатком устройства является отсутствие блока охлаждения, необходимого для поддержания низких температур (0-10)С, неэффективная работа средства для получения пара. Задачей изобретения является создание более эффективного регулирования климатических режимов объектов хранения сельскохозяйственной продукции и регулирования климатических режимов этих объектов за счет установки блока охлаждения и ультразвукового генератор пара. Технический результат заключается в том, что для поддержания низких температур используется блок охлаждения, а при работе средства для получения пара происходит изменение регулируемой температуры(увеличение потребляемой мощности) достигается изобретением,использование ультразвукового генератор пара избавляет от этого недостатка и приводит к более стабильной работе. Указанный технический результат достигается тем, что устройство регулирования климатических режимов содержит датчики температуры и относительной влажности, микропроцессорные регуляторы температуры и влажности,исполнительные механизмы с регулирующими органами, расположенными на линиях подачи теплоносителя, блока охлаждения, ультразвуковой генератор пара. На фиг.1 изображена блок схема устройства регулирования климатических режимов в овощехранилище Устройство регулирования климатических режимов в овощехранилище содержит датчики температуры 1 и относительной влажности 2,микропроцессорные регуляторы температуры 3 и влажности 4, исполнительные механизмы с регулирующими органами, расположенными на линиях подачи теплоносителя 5, блока охлаждения 6, ультразвуковой генератор пара 7. Устройство регулирования климатических режимов в овощехранилище работает следующим образом. Информация снимаемая с датчиков температуры и относительной влажности поступает на микропроцессорные регуляторы температуры и влажности. На выходе микропроцессорных регуляторов вырабатывается сигналы управления исполнительными механизмами с регулирующими органами, расположенными на линиях подачи теплоносителя и блока охлаждения, ультразвуковым генератором пара, что приводит к установлению и стабилизации заданных климатических параметров. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство регулирования климатических режимов в овощехранилище, содержащее датчики температуры и относительной влажности,микропроцессорные регуляторы температуры и влажности,исполнительные механизмы с регулирующими органами, расположенными на линиях подачи теплоносителя, отличающееся тем,что установлен блок охлаждения и в качестве средства для получения пара установлен ультразвуковой генератор пара.
