Стойка для опор контактной сети

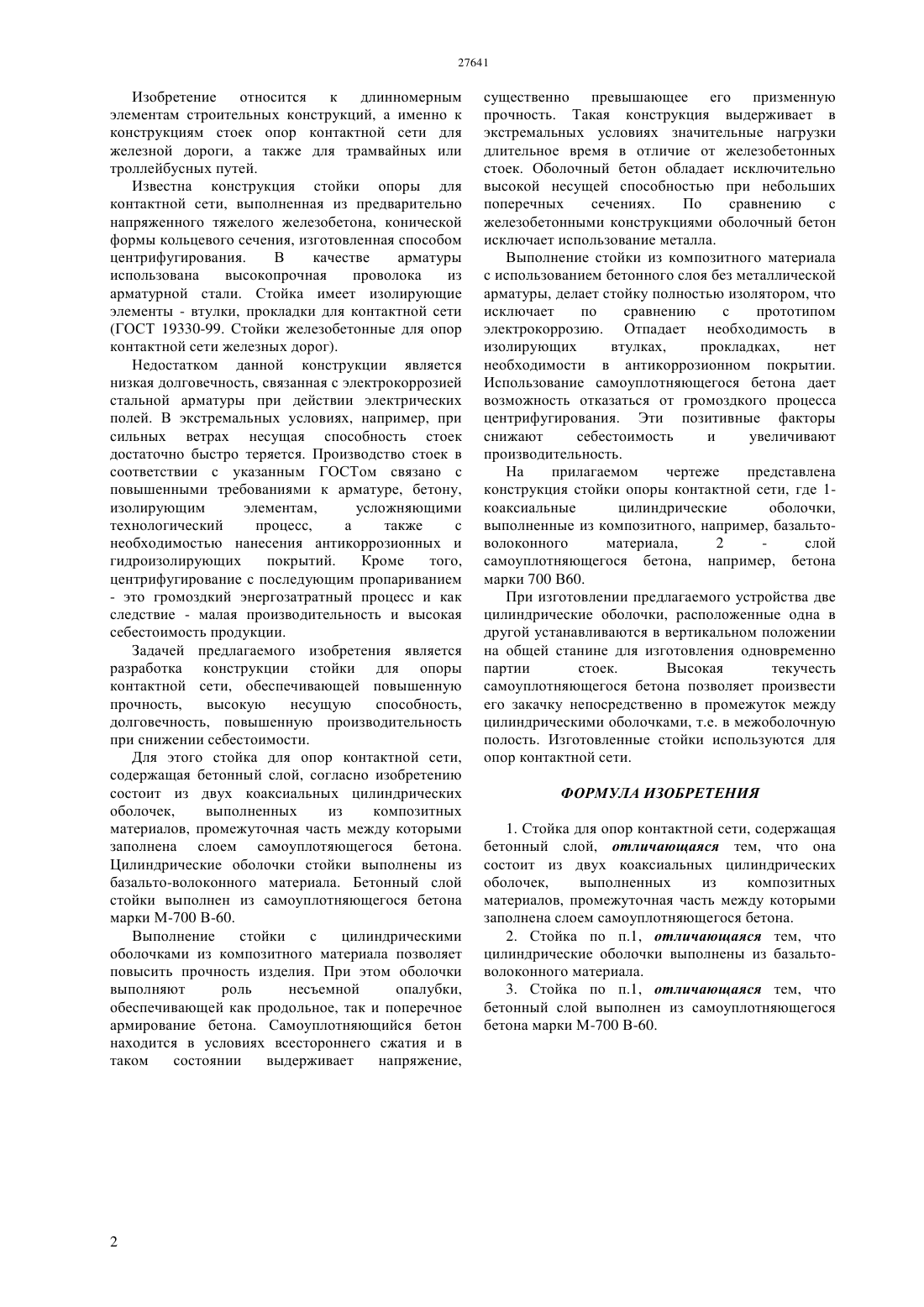

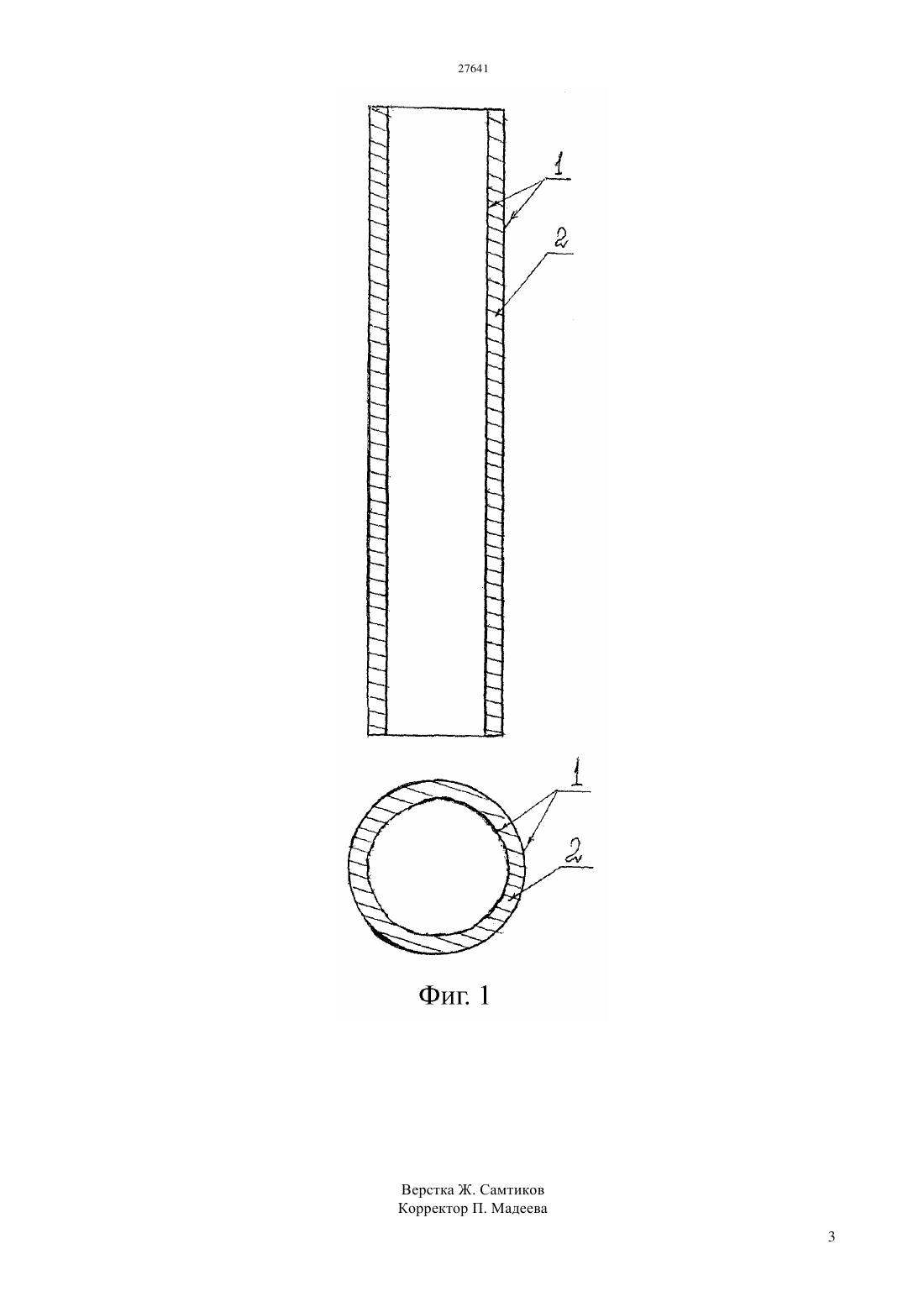

(51) 04 12/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Стойка для опор контактной сети состоит из двух коаксиальных цилиндрических оболочек,выполненных из композитных материалов,промежуточная часть между которыми заполнена слоем самоуплотняющегося бетона. Цилиндрические оболочки стойки выполнены из базальто-волоконного материала. Бетонный слой стойки выполнен из самоуплотняющегося бетона марки М-700 В-60. Новая конструкция стойки обеспечивает повышенную прочность,высокую несущую способность,долговечность,повышенную производительность при снижении себестоимости.(73) Новожилов Виталий Александрович Товарищество с ограниченной ответственностью КАНОН(56) ГОСТ Стойки железобетонные для опор контактной сети железных дорог, 1999(54) СТОЙКА ДЛЯ ОПОР КОНТАКТНОЙ СЕТИ(57) Изобретение относится к длинномерным элементам строительных конструкций, а именно к конструкциям стоек опор контактной сети для железной дороги, а также для трамвайных или троллейбусных путей. Изобретение относится к длинномерным элементам строительных конструкций, а именно к конструкциям стоек опор контактной сети для железной дороги, а также для трамвайных или троллейбусных путей. Известна конструкция стойки опоры для контактной сети, выполненная из предварительно напряженного тяжелого железобетона, конической формы кольцевого сечения, изготовленная способом центрифугирования. В качестве арматуры использована высокопрочная проволока из арматурной стали. Стойка имеет изолирующие элементы - втулки, прокладки для контактной сети(ГОСТ 19330-99. Стойки железобетонные для опор контактной сети железных дорог). Недостатком данной конструкции является низкая долговечность, связанная с электрокоррозией стальной арматуры при действии электрических полей. В экстремальных условиях, например, при сильных ветрах несущая способность стоек достаточно быстро теряется. Производство стоек в соответствии с указанным ГОСТом связано с повышенными требованиями к арматуре, бетону,изолирующим элементам,усложняющими технологический процесс,а также с необходимостью нанесения антикоррозионных и гидроизолирующих покрытий. Кроме того,центрифугирование с последующим пропариванием- это громоздкий энергозатратный процесс и как следствие - малая производительность и высокая себестоимость продукции. Задачей предлагаемого изобретения является разработка конструкции стойки для опоры контактной сети, обеспечивающей повышенную прочность,высокую несущую способность,долговечность, повышенную производительность при снижении себестоимости. Для этого стойка для опор контактной сети,содержащая бетонный слой, согласно изобретению состоит из двух коаксиальных цилиндрических оболочек,выполненных из композитных материалов, промежуточная часть между которыми заполнена слоем самоуплотяющегося бетона. Цилиндрические оболочки стойки выполнены из базальто-волоконного материала. Бетонный слой стойки выполнен из самоуплотняющегося бетона марки М-700 В-60. Выполнение стойки с цилиндрическими оболочками из композитного материала позволяет повысить прочность изделия. При этом оболочки выполняют роль несъемной опалубки,обеспечивающей как продольное, так и поперечное армирование бетона. Самоуплотняющийся бетон находится в условиях всестороннего сжатия и в таком состоянии выдерживает напряжение, 2 существенно превышающее его призменную прочность. Такая конструкция выдерживает в экстремальных условиях значительные нагрузки длительное время в отличие от железобетонных стоек. Оболочный бетон обладает исключительно высокой несущей способностью при небольших поперечных сечениях. По сравнению с железобетонными конструкциями оболочный бетон исключает использование металла. Выполнение стойки из композитного материала с использованием бетонного слоя без металлической арматуры, делает стойку полностью изолятором, что исключает по сравнению с прототипом электрокоррозию. Отпадает необходимость в изолирующих втулках,прокладках,нет необходимости в антикоррозионном покрытии. Использование самоуплотняющегося бетона дает возможность отказаться от громоздкого процесса центрифугирования. Эти позитивные факторы снижают себестоимость и увеличивают производительность. На прилагаемом чертеже представлена конструкция стойки опоры контактной сети, где 1 коаксиальные цилиндрические оболочки,выполненные из композитного, например, базальтоволоконного материала,2 слой самоуплотняющегося бетона, например, бетона марки 700 В 60. При изготовлении предлагаемого устройства две цилиндрические оболочки, расположенные одна в другой устанавливаются в вертикальном положении на общей станине для изготовления одновременно партии стоек. Высокая текучесть самоуплотняющегося бетона позволяет произвести его закачку непосредственно в промежуток между цилиндрическими оболочками, т.е. в межоболочную полость. Изготовленные стойки используются для опор контактной сети. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стойка для опор контактной сети, содержащая бетонный слой, отличающаяся тем, что она состоит из двух коаксиальных цилиндрических оболочек,выполненных из композитных материалов, промежуточная часть между которыми заполнена слоем самоуплотняющегося бетона. 2. Стойка по п.1, отличающаяся тем, что цилиндрические оболочки выполнены из базальтоволоконного материала. 3. Стойка по п.1, отличающаяся тем, что бетонный слой выполнен из самоуплотняющегося бетона марки М-700 В-60.
