Электрохимический способ получения хлорида алюминия

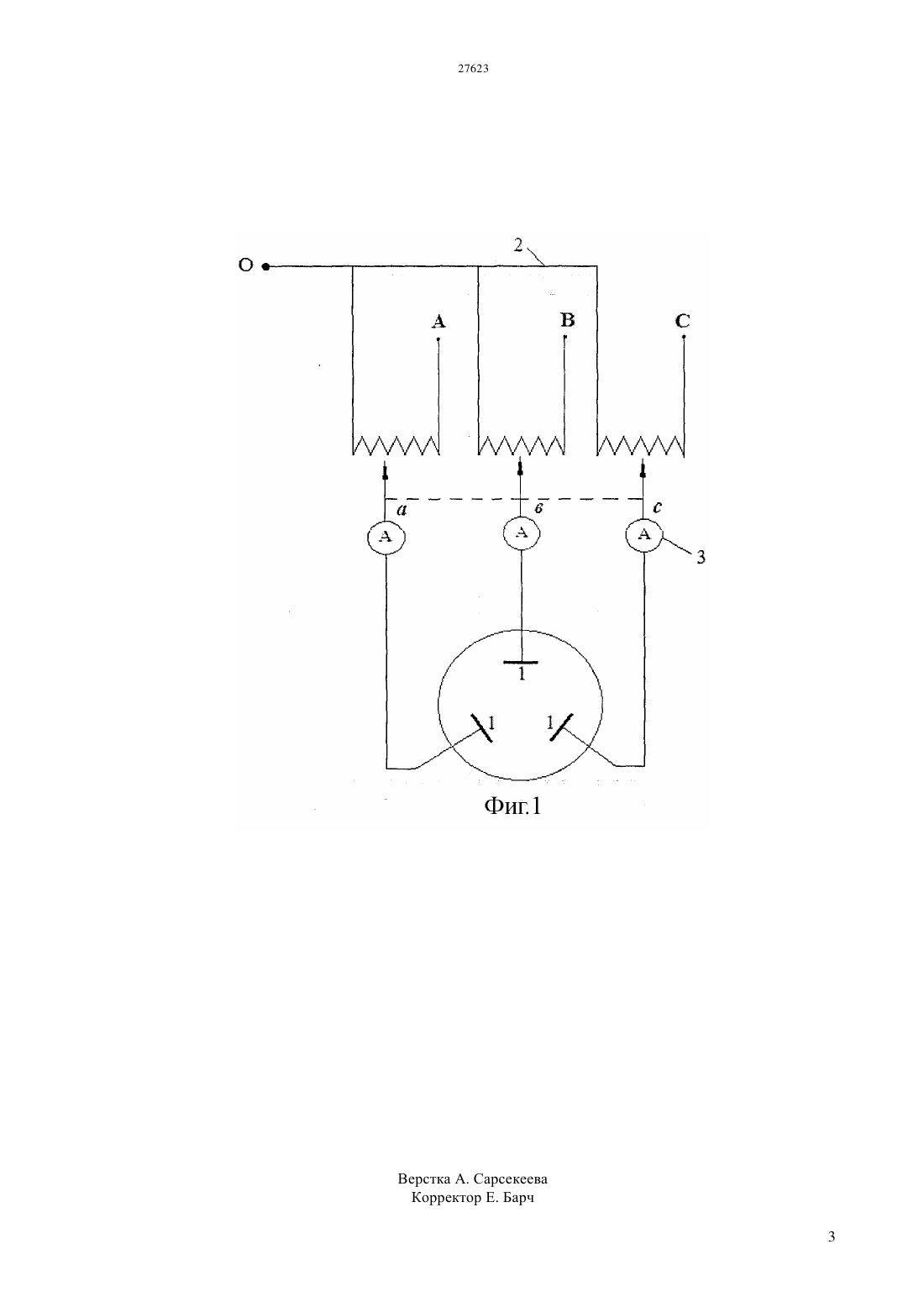

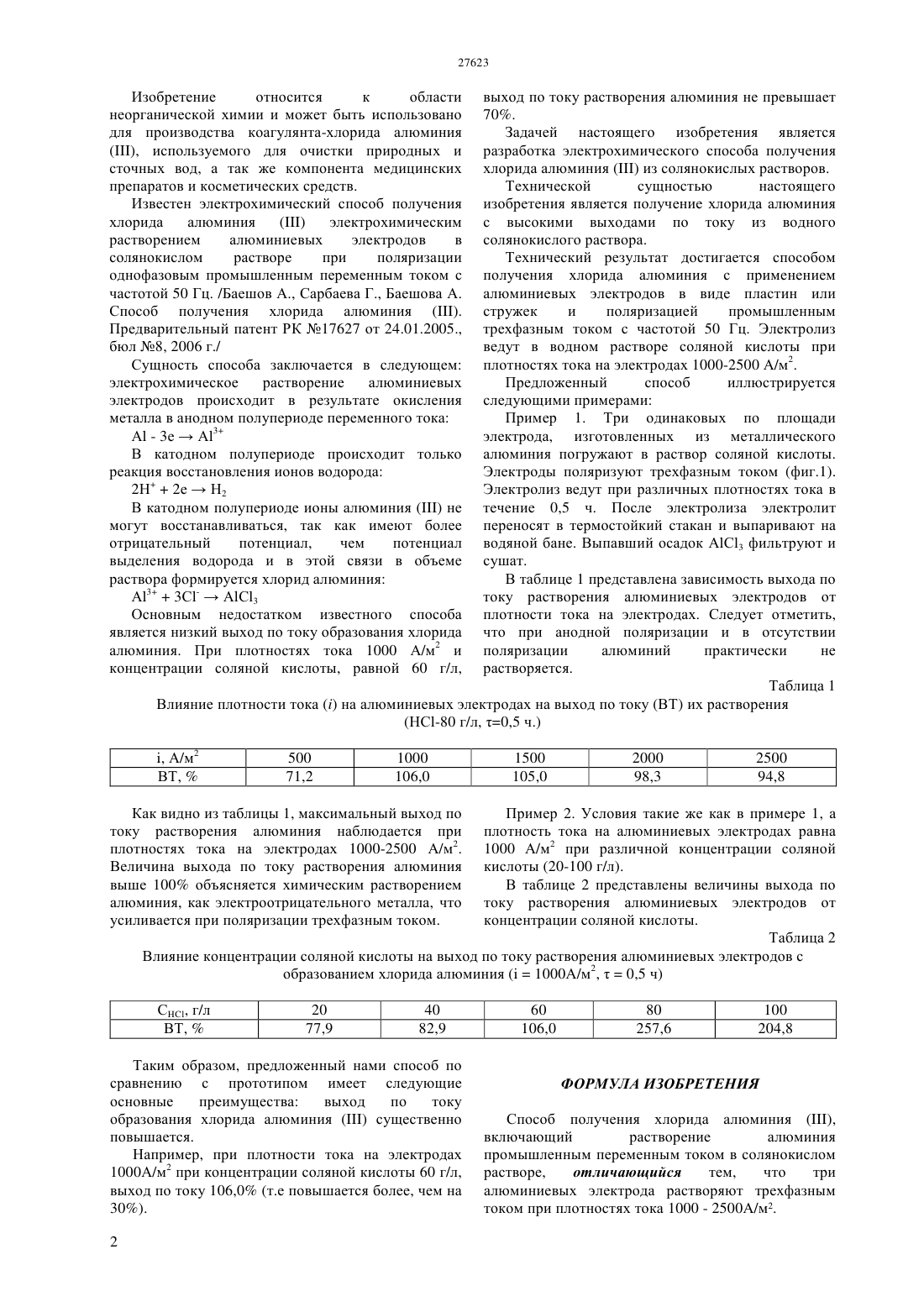

(51) 01 7/56 (2006.01) 25 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сточных вод, а так же компонента медицинских препаратов и косметических средств. Задачей настоящего изобретения является разработка электрохимического способа получения хлорида алюминияиз солянокислых растворов. Технической сущностью настоящего изобретения является получение хлорида алюминия с высокими выходами по току из водного солянокислого раствора. Технический результат достигается способом получения хлорида алюминия с применением алюминиевых электродов в виде пластин или стружек и поляризацией промышленным трехфазным током с частотой 50 Гц. Электролиз ведут в водном растворе соляной кислоты при плотностях тока на электродах 1000-2500 А/м 2.(72) Баешов Абдуали Баешович Сарбаева Макпал Турсынбаевна Баешова Ажар Коспановна Сарбаева Гульнар Турсынбаевна(73) Акционерное общество Институт органического катализа и электрохимии им. Д.В.Сокольского(56) Предварительный патент РК 17627, кл.07 7/56, 2006(54) ЭЛЕКТРОХИМИЧЕСКИЙ СПОСОБ ПОЛУЧЕНИЯ ХЛОРИДА АЛЮМИНИЯ(57) Изобретение относится к области неорганической химии и может быть использовано для производства коагулянта-хлорида алюминия, используемого для очистки природных и выход по току растворения алюминия не превышает 70. Задачей настоящего изобретения является разработка электрохимического способа получения хлорида алюминияиз солянокислых растворов. Технической сущностью настоящего изобретения является получение хлорида алюминия с высокими выходами по току из водного солянокислого раствора. Технический результат достигается способом получения хлорида алюминия с применением алюминиевых электродов в виде пластин или стружек и поляризацией промышленным трехфазным током с частотой 50 Гц. Электролиз ведут в водном растворе соляной кислоты при плотностях тока на электродах 1000-2500 А/м 2. Предложенный способ иллюстрируется следующими примерами Пример 1. Три одинаковых по площади электрода, изготовленных из металлического алюминия погружают в раствор соляной кислоты. Электроды поляризуют трехфазным током (фиг.1). Электролиз ведут при различных плотностях тока в течение 0,5 ч. После электролиза электролит переносят в термостойкий стакан и выпаривают на водяной бане. Выпавший осадок АС 3 фильтруют и сушат. В таблице 1 представлена зависимость выхода по току растворения алюминиевых электродов от плотности тока на электродах. Следует отметить,что при анодной поляризации и в отсутствии поляризации алюминий практически не растворяется. Таблица 1 Влияние плотности токана алюминиевых электродах на выход по току (ВТ) их растворения Изобретение относится к области неорганической химии и может быть использовано для производства коагулянта-хлорида алюминия, используемого для очистки природных и сточных вод, а так же компонента медицинских препаратов и косметических средств. Известен электрохимический способ получения хлорида алюминия электрохимическим растворением алюминиевых электродов в солянокислом растворе при поляризации однофазовым промышленным переменным током с частотой 50 Гц. /Баешов А., Сарбаева Г., Баешова А. Способ получения хлорида алюминия . Предварительный патент РК 17627 от 24.01.2005.,бюл 8, 2006 г./ Сущность способа заключается в следующем электрохимическое растворение алюминиевых электродов происходит в результате окисления металла в анодном полупериоде переменного тока А - 3 еА 3 В катодном полупериоде происходит только реакция восстановления ионов водорода 2 Н 2 еН 2 В катодном полупериоде ионы алюминияне могут восстанавливаться, так как имеют более отрицательный потенциал,чем потенциал выделения водорода и в этой связи в объеме раствора формируется хлорид алюминия А 33 С-АС 3 Основным недостатком известного способа является низкий выход по току образования хлорида алюминия. При плотностях тока 1000 А/м 2 и концентрации соляной кислоты, равной 60 г/л,Как видно из таблицы 1, максимальный выход по току растворения алюминия наблюдается при плотностях тока на электродах 1000-2500 А/м 2. Величина выхода по току растворения алюминия выше 100 объясняется химическим растворением алюминия, как электроотрицательного металла, что усиливается при поляризации трехфазным током. Пример 2. Условия такие же как в примере 1, а плотность тока на алюминиевых электродах равна 1000 А/м 2 при различной концентрации соляной кислоты (20-100 г/л). В таблице 2 представлены величины выхода по току растворения алюминиевых электродов от концентрации соляной кислоты. Таблица 2 Влияние концентрации соляной кислоты на выход по току растворения алюминиевых электродов с образованием хлорида алюминия (1000 А/м 2,0,5 ч) С, г/л ВТ,Таким образом, предложенный нами способ по сравнению с прототипом имеет следующие основные преимущества выход по току образования хлорида алюминиясущественно повышается. Например, при плотности тока на электродах 1000 А/м 2 при концентрации соляной кислоты 60 г/л,выход по току 106,0 (т.е повышается более, чем на 30). 2 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения хлорида алюминия ,включающий растворение алюминия промышленным переменным током в солянокислом растворе,отличающийся тем,что три алюминиевых электрода растворяют трехфазным током при плотностях тока 1000 - 2500 А/м 2.
