Способ пуска насосного агрегата

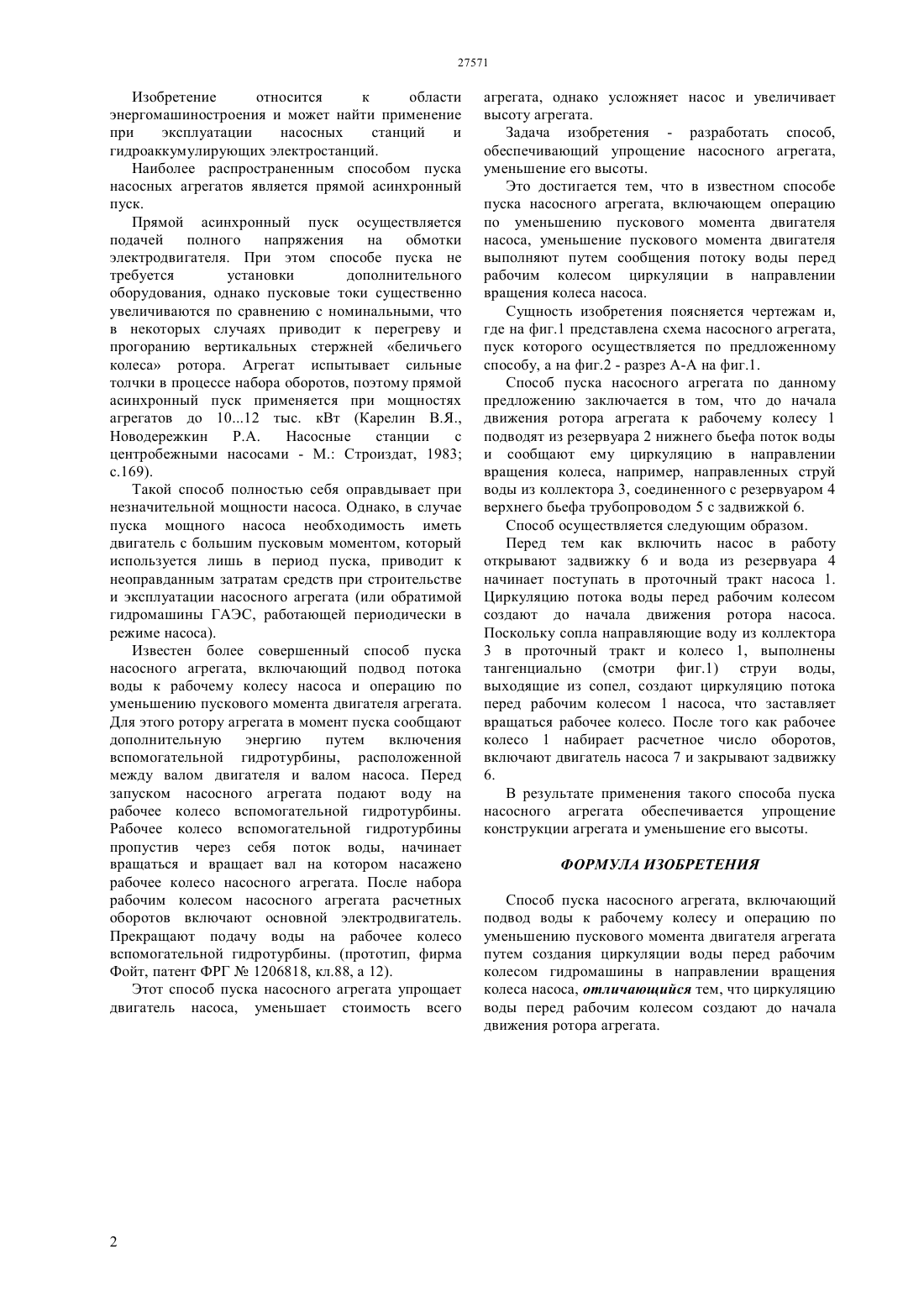

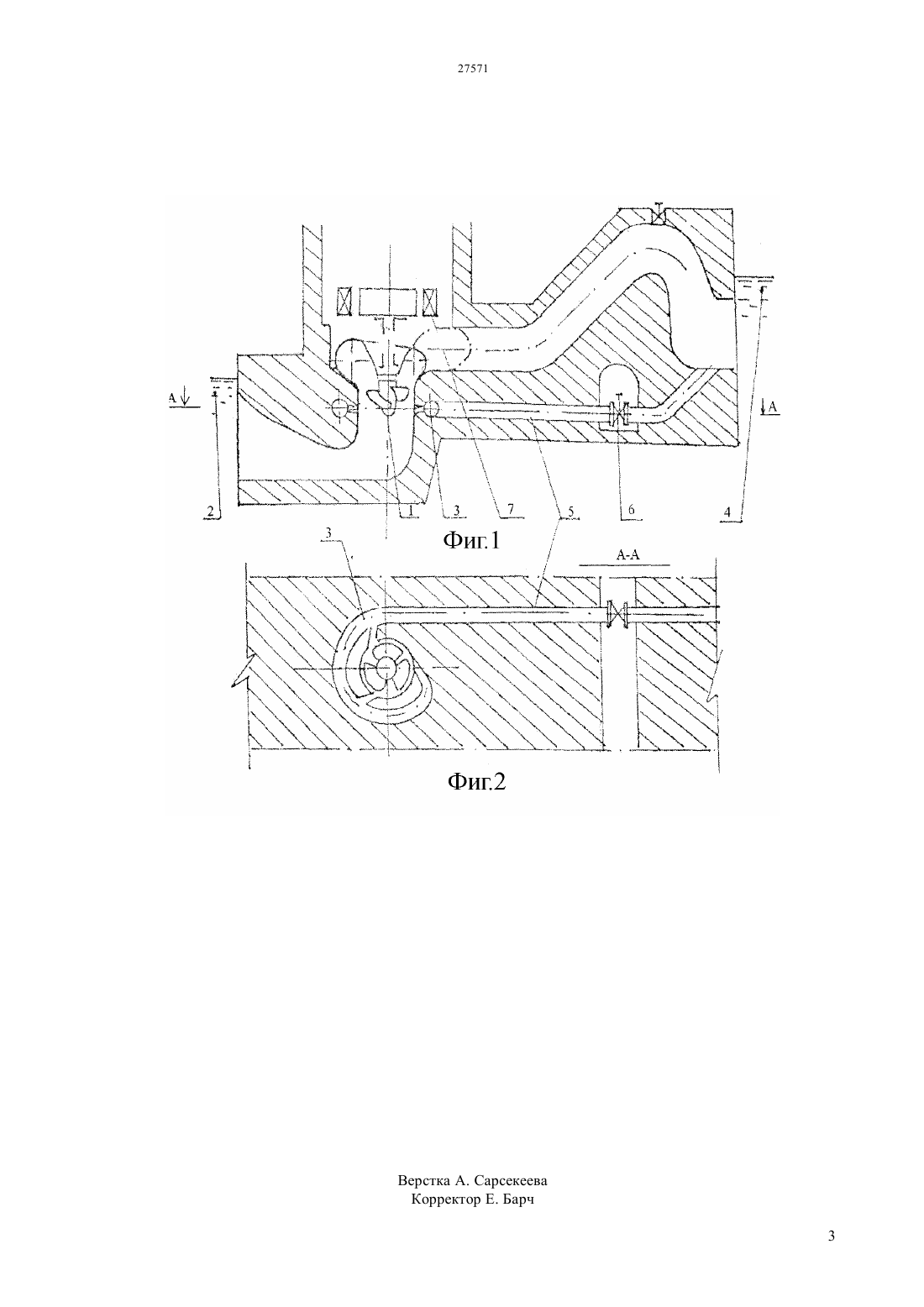

(51) 03 13/00 (2006.01) 03 13/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения заключается в обеспечении упрощения насосного агрегата,уменьшении его высоты. Это достигается тем, что после раскрутки объема воды перед рабочим колесом до циркуляции,угловая скорость которой близка к величине угловой скорости насоса, включают двигатель и закрывают задвижку,установленную на подводящем трубопроводе. При этом расход через насос весьма незначителен, а, следовательно,незначителен момент, действующий со стороны рабочего колеса на двигатель. В связи с простотой конструкции способ может найти применение при пуске насосной станции крупных оросительных систем.(72) Нарбаев Марат Турсынбекович Ходанков Николай Александрович Исмаилова Гаухаркуль Кулпыбековна(73) Товарищество с ограниченной ответственностью Казахский научно исследовательский институт водного хозяйства(54) СПОСОБ ПУСКА НАСОСНОГО АГРЕГАТА(57) Изобретение относится к области энергомашиностроения и может найти применение в конструкциях насосов, гидротурбин и гидромашин. Изобретение относится к области энергомашиностроения и может найти применение при эксплуатации насосных станций и гидроаккумулирующих электростанций. Наиболее распространенным способом пуска насосных агрегатов является прямой асинхронный пуск. Прямой асинхронный пуск осуществляется подачей полного напряжения на обмотки электродвигателя. При этом способе пуска не требуется установки дополнительного оборудования, однако пусковые токи существенно увеличиваются по сравнению с номинальными, что в некоторых случаях приводит к перегреву и прогоранию вертикальных стержней беличьего колеса ротора. Агрегат испытывает сильные толчки в процессе набора оборотов, поэтому прямой асинхронный пуск применяется при мощностях агрегатов до 1012 тыс. кВт (Карелин В.Я.,Новодережкин Р.А. Насосные станции с центробежными насосами - М. Строиздат, 1983 с.169). Такой способ полностью себя оправдывает при незначительной мощности насоса. Однако, в случае пуска мощного насоса необходимость иметь двигатель с большим пусковым моментом, который используется лишь в период пуска, приводит к неоправданным затратам средств при строительстве и эксплуатации насосного агрегата (или обратимой гидромашины ГАЭС, работающей периодически в режиме насоса). Известен более совершенный способ пуска насосного агрегата, включающий подвод потока воды к рабочему колесу насоса и операцию по уменьшению пускового момента двигателя агрегата. Для этого ротору агрегата в момент пуска сообщают дополнительную энергию путем включения вспомогательной гидротурбины, расположенной между валом двигателя и валом насоса. Перед запуском насосного агрегата подают воду на рабочее колесо вспомогательной гидротурбины. Рабочее колесо вспомогательной гидротурбины пропустив через себя поток воды, начинает вращаться и вращает вал на котором насажено рабочее колесо насосного агрегата. После набора рабочим колесом насосного агрегата расчетных оборотов включают основной электродвигатель. Прекращают подачу воды на рабочее колесо вспомогательной гидротурбины. (прототип, фирма Фойт, патент ФРГ 1206818, кл.88, а 12). Этот способ пуска насосного агрегата упрощает двигатель насоса, уменьшает стоимость всего агрегата, однако усложняет насос и увеличивает высоту агрегата. Задача изобретения - разработать способ,обеспечивающий упрощение насосного агрегата,уменьшение его высоты. Это достигается тем, что в известном способе пуска насосного агрегата, включающем операцию по уменьшению пускового момента двигателя насоса, уменьшение пускового момента двигателя выполняют путем сообщения потоку воды перед рабочим колесом циркуляции в направлении вращения колеса насоса. Сущность изобретения поясняется чертежам и,где на фиг.1 представлена схема насосного агрегата,пуск которого осуществляется по предложенному способу, а на фиг.2 - разрез А-А на фиг.1. Способ пуска насосного агрегата по данному предложению заключается в том, что до начала движения ротора агрегата к рабочему колесу 1 подводят из резервуара 2 нижнего бьефа поток воды и сообщают ему циркуляцию в направлении вращения колеса, например, направленных струй воды из коллектора 3, соединенного с резервуаром 4 верхнего бьефа трубопроводом 5 с задвижкой 6. Способ осуществляется следующим образом. Перед тем как включить насос в работу открывают задвижку 6 и вода из резервуара 4 начинает поступать в проточный тракт насоса 1. Циркуляцию потока воды перед рабочим колесом создают до начала движения ротора насоса. Поскольку сопла направляющие воду из коллектора 3 в проточный тракт и колесо 1, выполнены тангенциально (смотри фиг.1) струи воды,выходящие из сопел, создают циркуляцию потока перед рабочим колесом 1 насоса, что заставляет вращаться рабочее колесо. После того как рабочее колесо 1 набирает расчетное число оборотов,включают двигатель насоса 7 и закрывают задвижку 6. В результате применения такого способа пуска насосного агрегата обеспечивается упрощение конструкции агрегата и уменьшение его высоты. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ пуска насосного агрегата, включающий подвод воды к рабочему колесу и операцию по уменьшению пускового момента двигателя агрегата путем создания циркуляции воды перед рабочим колесом гидромашины в направлении вращения колеса насоса, отличающийся тем, что циркуляцию воды перед рабочим колесом создают до начала движения ротора агрегата.
