Анкер

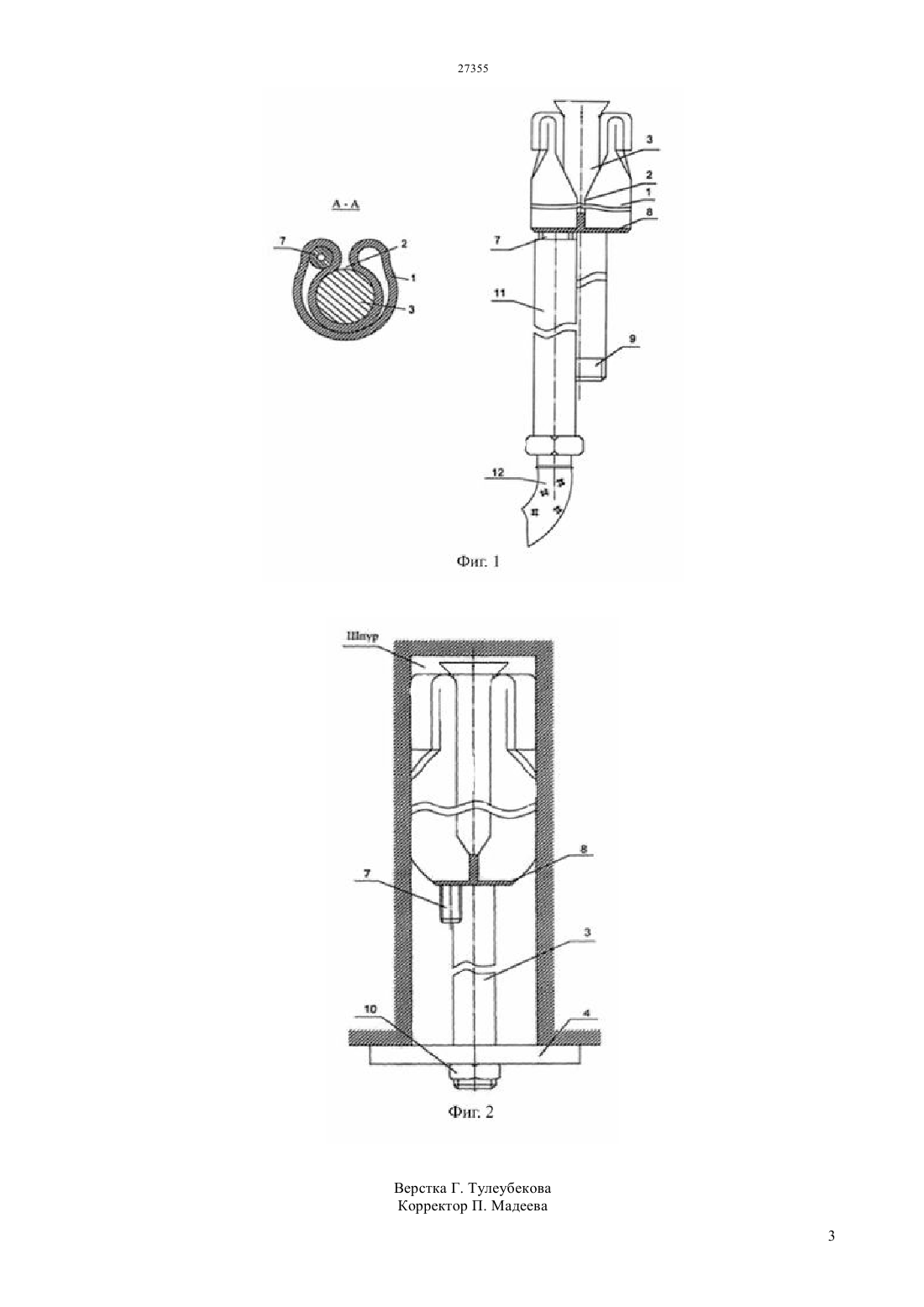

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выполнен на внутреннем конце анкера на 0,1-0,5 длины анкера, а стержень с резьбой на внешнем конце длиной равной длине анкера вставленный внутрь складки на всю длину трубчатого элемента и опорную шайбу, при этом стержень крепиться внутри трубчатого элемента с помощью завольцованного внутреннего конца стержня. При этом снижение себестоимости и повышение надежности достигается заменой сварочного соединения трубчатого элемента со стержнем на завальцованный внутренний конец стержня. Такая конструктивная решения позволит увеличить несущую способность анкера, поскольку завольцованный конец не проскальзывает по внутреннему поверхностью трубчатого элемента.(72) Искаков Болат Искакович Жаксылыкова Арайлым Нурлановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к анкерному креплению, а конкретно к трубчатым анкерам,предназначенным для крепления горных выработок. Предлагаемая трубчатая анкерная крепь простой и надежной конструкции, где трубчатый элемент Изобретение относится к анкерному креплению,а конкретно к трубчатым анкерам, предназначенным для крепления горных выработок. Известен анкер, А.с. 1361740, опубликовано Бюл.47, 1987 МКИ. 21 21/00 включающий трубчатую анкерную штангу с аксиальной продольной складкой, внутренний конец который загерметизирован, а выступающий конец выполнен без складки с полностью, открытой с торца. В конструкции анкера по существу несущей является только замковая часть анкера, находящаяся в зоне неразрушенных горных пород 300-500 мм, а остальная часть только обеспечивает распор замковый части в шпуре, что относительно удорожает анкер в целом. Кроме того, при изготовлении анкеров остаются отходы труб,поскольку последние поставляются немерной длины. Наиболее близким к предлагаемому анкеру А.с. 1781437,опубликовано Бюл. 46, от 15.12.92,МКИ 21 21/00 по техническому исполнению является анкер, включающий загерметизированый с обоих концов трубчатый элемент выполненный 0,10,5 длины анкера, а стержень - длиной, равной длине анкера , и жестко связан с последним посредством сварного шва на внешней стороне его торца, обращенного к выступающему концу анкера. Недостатком данного анкера является сложность, дороговизна изготовления и низкая надежность из-за сварочного соединения трубчатого элемента со стержнем. По существу несущая способность анкера определяется качеством сварочного шва. Задачей изобретения является снижение себестоимости и повышения надежности анкера. Это достигается тем, что в отличие от известного анкера, включающий загерметизированый с обоих концов трубчатый элемент выполненный 0,1-0,5 длины анкера, а стержень с резьбой на внешнем конце длиной, равной длине анкера вставленный внутрь складки на всю длину трубчатого элемента и опорную шайбу, стержень крепится внутри трубчатого элемента с помощью завальцованного внутреннего конца. При этом снижение себестоимости достигается отсутствием сварочных работ, а повышение надежности достигается заменой сварочного соединения трубчатого элемента со стержнем на завальцованный внутренний конец стержня. Применения такого анкера позволит увеличить несущую способность анкера,поскольку завальцованный конец не проскальзывает по внутреннему поверхностью трубчатого элемента. На фиг.1 - анкер перед установкой в шпур на фиг.2 - анкер после установки в шпур. Анкер включает трубчатый элемент с аксиальной продольной складкой 2 размещенный внутри складки 2 стержень 3 и опорную шайбу 4. Трубчатый элемент 1 загерметизирован с обоих концов. Внутренний конец 5 загерметизирован,например, горячей заковкой, а внутрь внешнего конца 6 вставлен штуцер 7 и заварен вместе со стержнем 3 сварным швом. Стержень 3 на выступающем конце имеет резьбу 9, на которую крепится опорная шайба 4 посредством гайки 10. Для установки анкера служит патрубок 11,который в свою очередь соединен шлангом 12 с агрегатом высокого давления и навинчивается перед началом установкой на штуцер 8. После этого анкер подают в шпур и нагнетают во внутреннюю полость трубчатого элемента 1 жидкость под высоким давлением через шланги 12,патрубки 11 и штуцер 8. При этом трубчатый элемент 1, распрямляясь, распирается в шпуре,после чего патрубок 11 отвинчивается от штуцера 8,на выступающий конец стержня 3 надевают опорную шайбу 4 и фиксирует ее посредством гайки 10. Анкер установлен и несет нагрузку. ФОРМУЛА ИЗОБРЕТЕНИЯ Анкер, включающий загерметизированый с обоих концов трубчатый элемент выполненный 0,1-0,5 длины анкера, а стержень с резьбой на внешнем конце длиной, равной длине анкера вставленный внутрь складки на всю длину трубчатого элемента и опорную шайбу,отличающийся тем, что стержень крепится внутри трубчатого элемента за счет завальцованного внутреннего конца.
