Электродиализатор для космических исследований

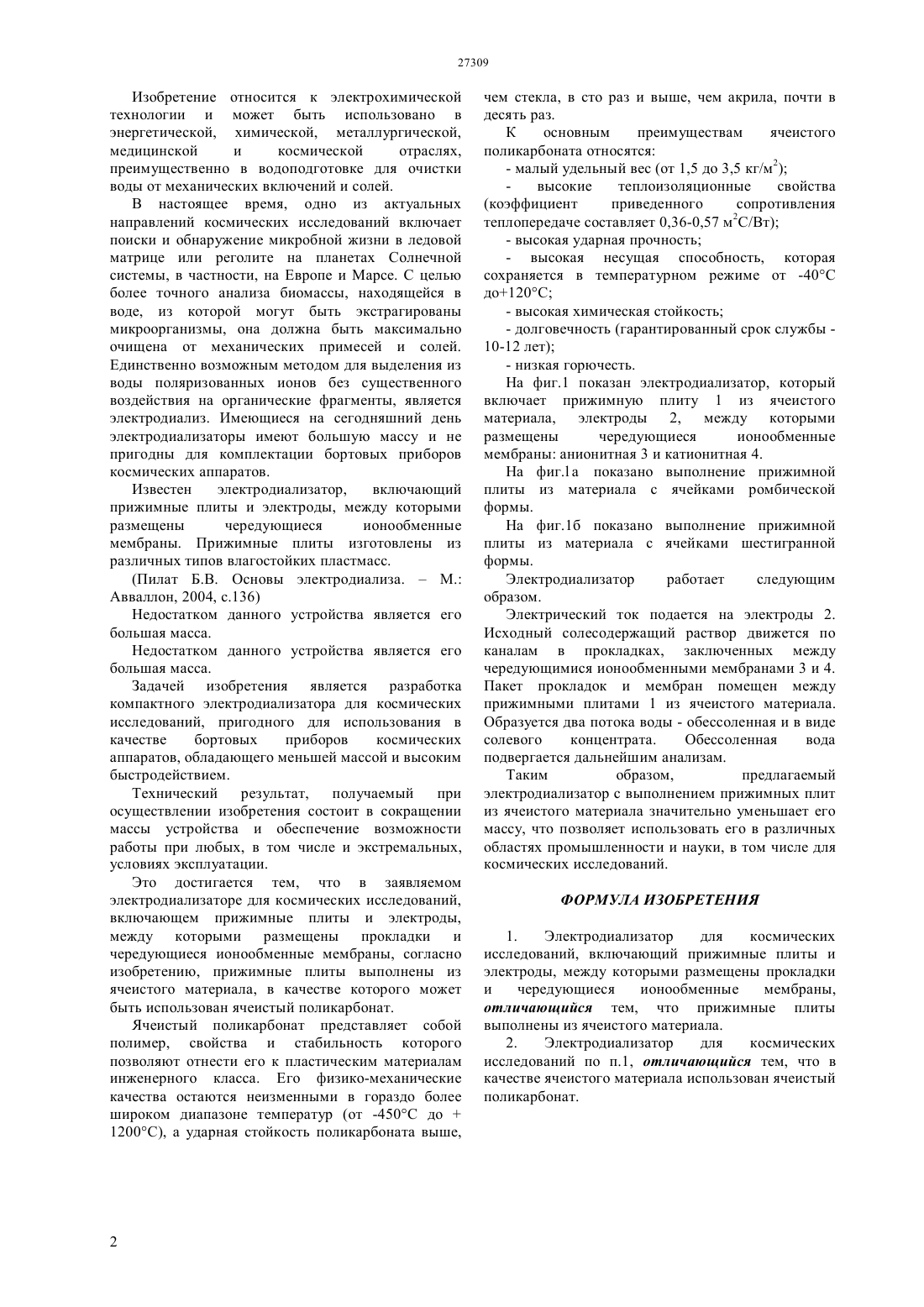

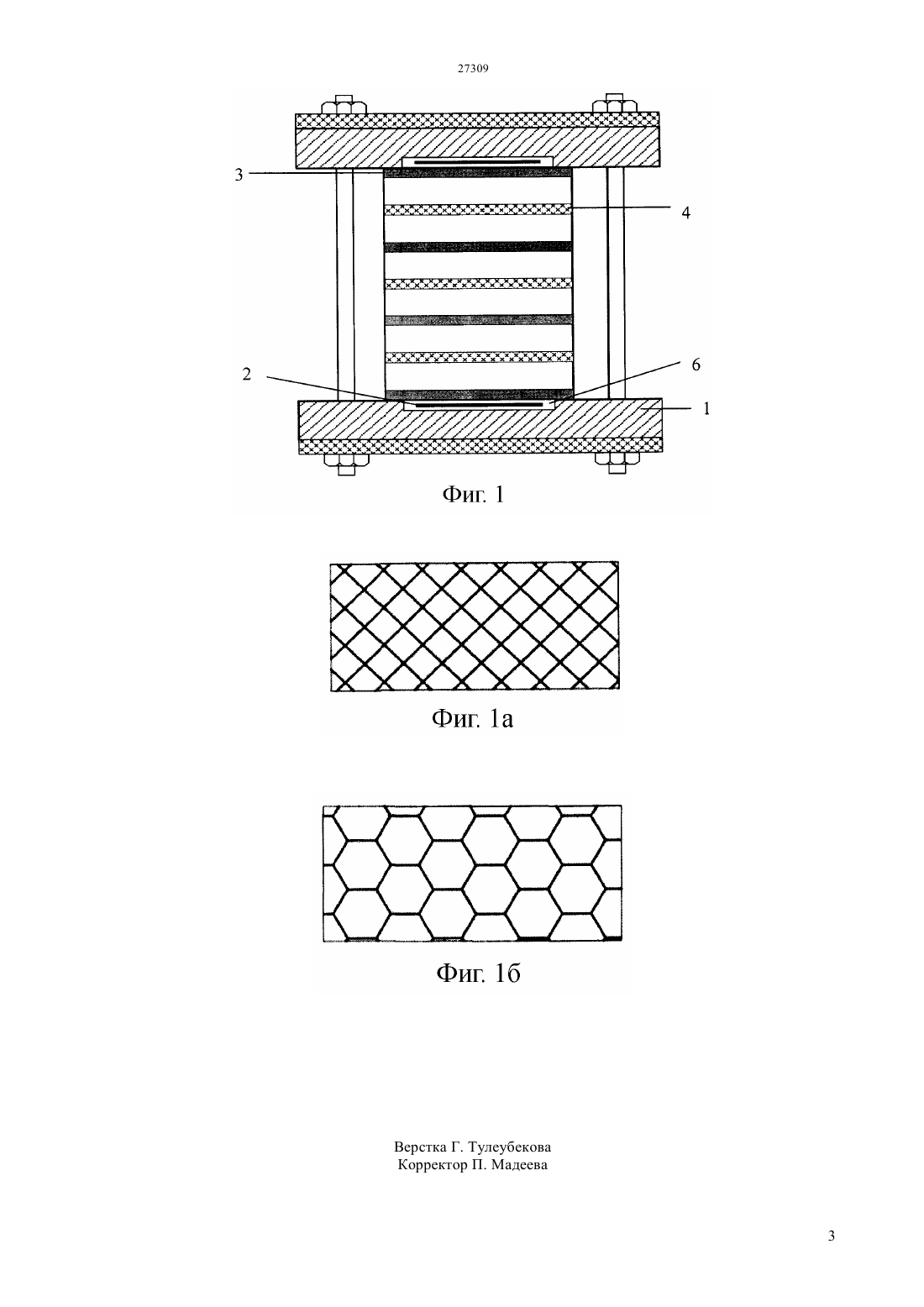

(51) 01 61/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ преимущественно в водоподготовке для очистки воды от механических включений и солей. Технический результат, получаемый при осуществлении изобретения состоит в сокращении массы устройства и обеспечение возможности работы при любых, в том числе и экстремальных,условиях эксплуатации. Это достигается тем, что в заявляемом электродиализаторе для космических исследований,включающем прижимные плиты и электроды,между которыми размещены прокладки и чередующиеся ионообменные мембраны, согласно изобретению, прижимные плиты выполнены из ячеистого материала, в качестве которого может быть использован ячеистый поликарбонат.(72) Пилат Борис ВольфовичМанагадзе Георгий ГеоргиевичМоисеенко Дмитрий Александрович(54) ЭЛЕКТРОДИАЛИЗАТОР ДЛЯ КОСМИЧЕСКИХ ИССЛЕДОВАНИЙ(57) Изобретение относится к электрохимической технологии и может быть использовано в энергетической, химической, металлургической,медицинской и космической отраслях, 27309 Изобретение относится к электрохимической технологии и может быть использовано в энергетической, химической, металлургической,медицинской и космической отраслях,преимущественно в водоподготовке для очистки воды от механических включений и солей. В настоящее время, одно из актуальных направлений космических исследований включает поиски и обнаружение микробной жизни в ледовой матрице или реголите на планетах Солнечной системы, в частности, на Европе и Марсе. С целью более точного анализа биомассы, находящейся в воде, из которой могут быть экстрагированы микроорганизмы, она должна быть максимально очищена от механических примесей и солей. Единственно возможным методом для выделения из воды поляризованных ионов без существенного воздействия на органические фрагменты, является электродиализ. Имеющиеся на сегодняшний день электродиализаторы имеют большую массу и не пригодны для комплектации бортовых приборов космических аппаратов. Известен электродиализатор,включающий прижимные плиты и электроды, между которыми размещены чередующиеся ионообменные мембраны. Прижимные плиты изготовлены из различных типов влагостойких пластмасс.(Пилат Б.В. Основы электродиализа.М. Авваллон, 2004, с.136) Недостатком данного устройства является его большая масса. Недостатком данного устройства является его большая масса. Задачей изобретения является разработка компактного электродиализатора для космических исследований, пригодного для использования в качестве бортовых приборов космических аппаратов, обладающего меньшей массой и высоким быстродействием. Технический результат, получаемый при осуществлении изобретения состоит в сокращении массы устройства и обеспечение возможности работы при любых, в том числе и экстремальных,условиях эксплуатации. Это достигается тем, что в заявляемом электродиализаторе для космических исследований,включающем прижимные плиты и электроды,между которыми размещены прокладки и чередующиеся ионообменные мембраны, согласно изобретению, прижимные плиты выполнены из ячеистого материала, в качестве которого может быть использован ячеистый поликарбонат. Ячеистый поликарбонат представляет собой полимер, свойства и стабильность которого позволяют отнести его к пластическим материалам инженерного класса. Его физико-механические качества остаются неизменными в гораздо более широком диапазоне температур (от -450 С до 1200 С), а ударная стойкость поликарбоната выше, 2 чем стекла, в сто раз и выше, чем акрила, почти в десять раз. К основным преимуществам ячеистого поликарбоната относятся- малый удельный вес (от 1,5 до 3,5 кг/м 2) высокие теплоизоляционные свойства(коэффициент приведенного сопротивления теплопередаче составляет 0,36-0,57 м 2 С/Вт)- высокая несущая способность, которая сохраняется в температурном режиме от -40 С до 120 С- низкая горючесть. На фиг.1 показан электродиализатор, который включает прижимную плиту 1 из ячеистого материала, электроды 2, между которыми размещены чередующиеся ионообменные мембраны анионитная 3 и катионитная 4. На фиг.показано выполнение прижимной плиты из материала с ячейками ромбической формы. На фиг.1 б показано выполнение прижимной плиты из материала с ячейками шестигранной формы. Электродиализатор работает следующим образом. Электрический ток подается на электроды 2. Исходный солесодержащий раствор движется по каналам в прокладках, заключенных между чередующимися ионообменными мембранами 3 и 4. Пакет прокладок и мембран помещен между прижимными плитами 1 из ячеистого материала. Образуется два потока воды - обессоленная и в виде солевого концентрата. Обессоленная вода подвергается дальнейшим анализам. Таким образом,предлагаемый электродиализатор с выполнением прижимных плит из ячеистого материала значительно уменьшает его массу, что позволяет использовать его в различных областях промышленности и науки, в том числе для космических исследований. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электродиализатор для космических исследований, включающий прижимные плиты и электроды, между которыми размещены прокладки и чередующиеся ионообменные мембраны,отличающийся тем, что прижимные плиты выполнены из ячеистого материала. 2. Электродиализатор для космических исследований по п.1, отличающийся тем, что в качестве ячеистого материала использован ячеистый поликарбонат.
