Способ получения желтого фосфора

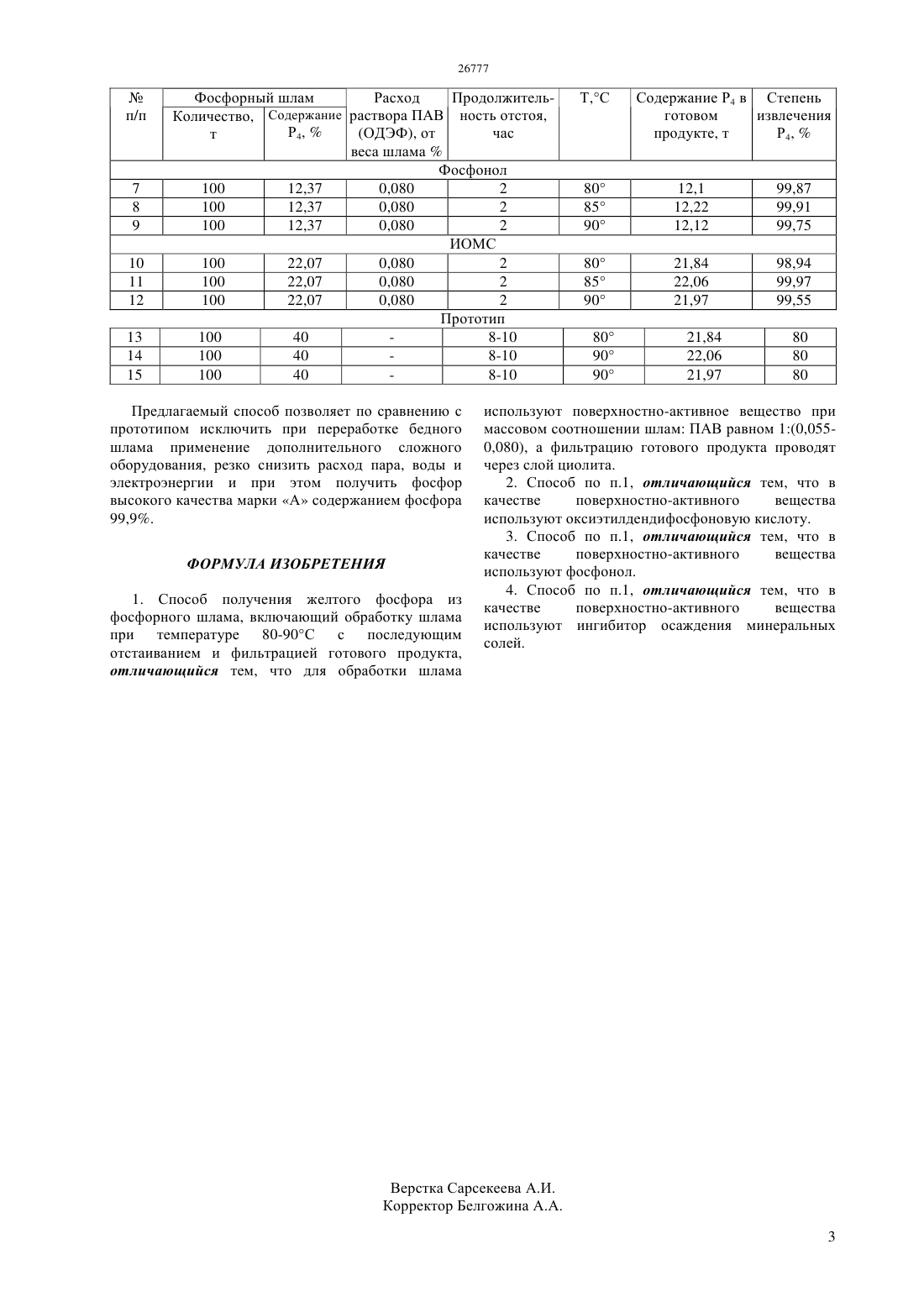

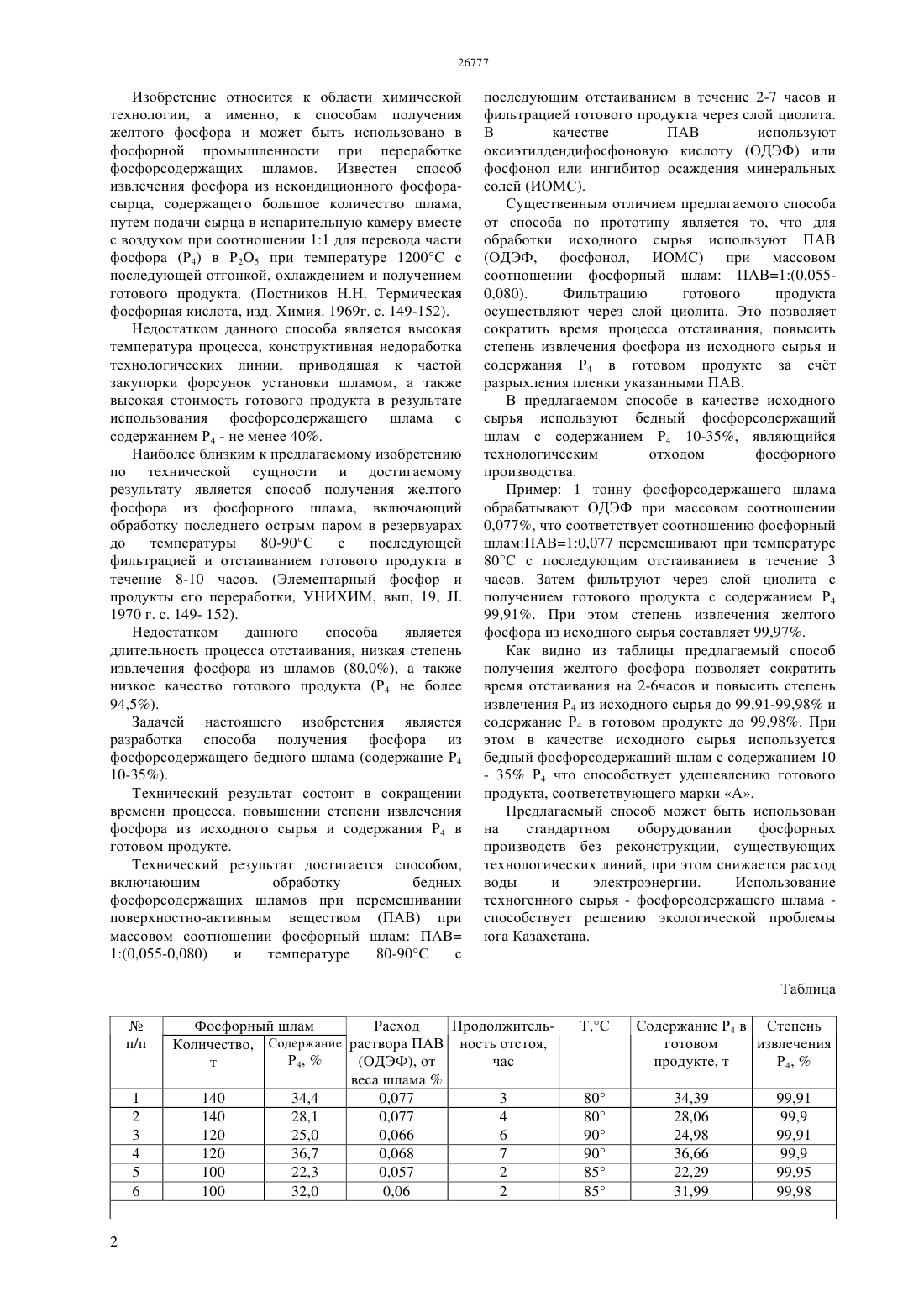

(51) 01 25/027 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области химической технологии, а именно, к способам получения желтого фосфора и может быть использовано в фосфорной промышленности при переработке фосфорсодержащих шламов. В результате обработки бедных фосфорсодержащих шламов при перемешивании поверхностно-активным веществом(ПАВ) при массовом соотношении фосфорный шламПАВ 1(0,055-0,080) и температуре 80-90 С с последующим отстаиванием в течение 2-7 часов и фильтрацией готового продукта через слой циолита,степень извлечения фосфора из исходного сырья составляет 99,91-99,98, а содержание Р 4 в готовом продукте составляет 99,95-99,99.(72) Бержанов Досымжан Сахуович Джусипбеков Умирзак Жумасилович Маханов Нуржан Зарлыкович Тусупкалиев Ерсин Адиетович(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(54) СПОСОБ ПОЛУЧЕНИЯ ЖЕЛТОГО ФОСФОРА Изобретение относится к области химической технологии, а именно, к способам получения желтого фосфора и может быть использовано в фосфорной промышленности при переработке фосфорсодержащих шламов. Известен способ извлечения фосфора из некондиционного фосфорасырца, содержащего большое количество шлама,путем подачи сырца в испарительную камеру вместе с воздухом при соотношении 11 для перевода части фосфора (Р 4) в Р 25 при температуре 1200 С с последующей отгонкой, охлаждением и получением готового продукта. (Постников Н.Н. Термическая фосфорная кислота, изд. Химия. 1969 г. с. 149-152). Недостатком данного способа является высокая температура процесса, конструктивная недоработка технологических линии, приводящая к частой закупорки форсунок установки шламом, а также высокая стоимость готового продукта в результате использования фосфорсодержащего шлама с содержанием Р 4 - не менее 40. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ получения желтого фосфора из фосфорного шлама, включающий обработку последнего острым паром в резервуарах до температуры 80-90 С с последующей фильтрацией и отстаиванием готового продукта в течение 8-10 часов. (Элементарный фосфор и продукты его переработки, УНИХИМ, вып, 19, . 1970 г. с. 149- 152). Недостатком данного способа является длительность процесса отстаивания, низкая степень извлечения фосфора из шламов (80,0), а также низкое качество готового продукта (Р 4 не более 94,5). Задачей настоящего изобретения является разработка способа получения фосфора из фосфорсодержащего бедного шлама (содержание Р 4 10-35). Технический результат состоит в сокращении времени процесса, повышении степени извлечения фосфора из исходного сырья и содержания Р 4 в готовом продукте. Технический результат достигается способом,включающим обработку бедных фосфорсодержащих шламов при перемешивании поверхностно-активным веществом (ПАВ) при массовом соотношении фосфорный шлам ПАВ 1(0,055-0,080) и температуре 80-90 С с последующим отстаиванием в течение 2-7 часов и фильтрацией готового продукта через слой циолита. В качестве ПАВ используют оксиэтилдендифосфоновую кислоту (ОДЭФ) или фосфонол или ингибитор осаждения минеральных солей (ИОМС). Существенным отличием предлагаемого способа от способа по прототипу является то, что для обработки исходного сырья используют ПАВ(ОДЭФ, фосфонол, ИОМС) при массовом соотношении фосфорный шлам ПАВ 1(0,0550,080). Фильтрацию готового продукта осуществляют через слой циолита. Это позволяет сократить время процесса отстаивания, повысить степень извлечения фосфора из исходного сырья и содержания Р 4 в готовом продукте за счт разрыхления пленки указанными ПАВ. В предлагаемом способе в качестве исходного сырья используют бедный фосфорсодержащий шлам с содержанием Р 4 10-35, являющийся технологическим отходом фосфорного производства. Пример 1 тонну фосфорсодержащего шлама обрабатывают ОДЭФ при массовом соотношении 0,077, что соответствует соотношению фосфорный шламПАВ 10,077 перемешивают при температуре 80 С с последующим отстаиванием в течение 3 часов. Затем фильтруют через слой циолита с получением готового продукта с содержанием Р 4 99,91. При этом степень извлечения желтого фосфора из исходного сырья составляет 99,97. Как видно из таблицы предлагаемый способ получения желтого фосфора позволяет сократить время отстаивания на 2-6 часов и повысить степень извлечения Р 4 из исходного сырья до 99,91-99,98 и содержание Р 4 в готовом продукте до 99,98. При этом в качестве исходного сырья используется бедный фосфорсодержащий шлам с содержанием 10- 35 Р 4 что способствует удешевлению готового продукта, соответствующего марки А. Предлагаемый способ может быть использован на стандартном оборудовании фосфорных производств без реконструкции, существующих технологических линий, при этом снижается расход воды и электроэнергии. Использование техногенного сырья - фосфорсодержащего шлама способствует решению экологической проблемы юга Казахстана. Фосфорный шлам Расход ПродолжительКоличество, Содержание раствора ПАВ ность отстоя,Р 4,Содержание Р 4 в Степень готовом извлечения продукте, т Р 4,34,39 28,06 24,98 36,66 22,29 31,99 Фосфорный шлам Расход ПродолжительКоличество, Содержание раствора ПАВ ность отстоя,Р 4,Предлагаемый способ позволяет по сравнению с прототипом исключить при переработке бедного шлама применение дополнительного сложного оборудования, резко снизить расход пара, воды и электроэнергии и при этом получить фосфор высокого качества марки А содержанием фосфора 99,9. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения желтого фосфора из фосфорного шлама, включающий обработку шлама при температуре 80-90 С с последующим отстаиванием и фильтрацией готового продукта,отличающийся тем, что для обработки шлама Содержание Р 4 в Степень готовом извлечения продукте, т Р 4,используют поверхностно-активное вещество при массовом соотношении шлам ПАВ равном 1(0,0550,080), а фильтрацию готового продукта проводят через слой циолита. 2. Способ по п.1, отличающийся тем, что в качестве поверхностно-активного вещества используют оксиэтилдендифосфоновую кислоту. 3. Способ по п.1, отличающийся тем, что в качестве поверхностно-активного вещества используют фосфонол. 4. Способ по п.1, отличающийся тем, что в качестве поверхностно-активного вещества используют ингибитор осаждения минеральных солей.
