Факельная горелка

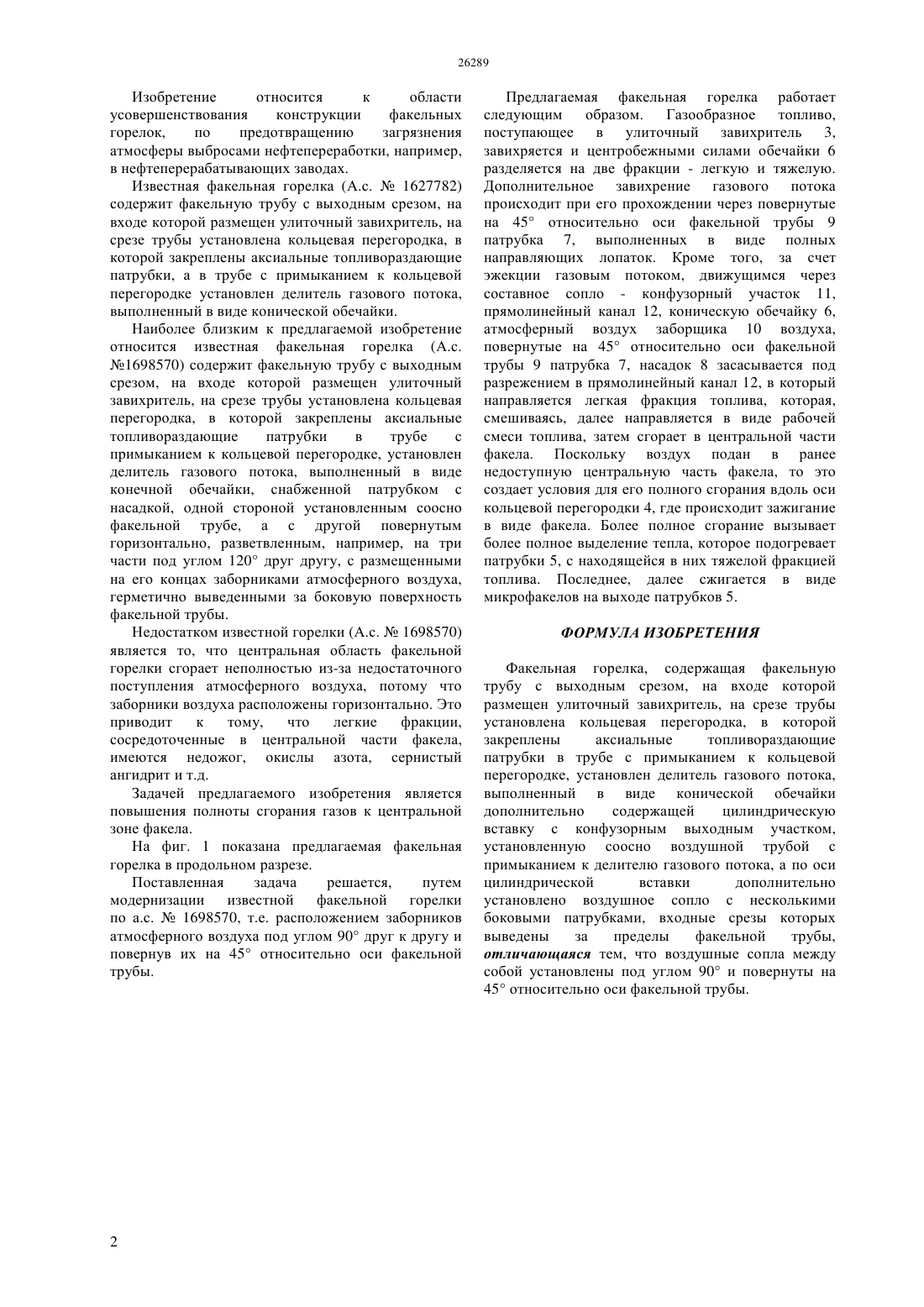

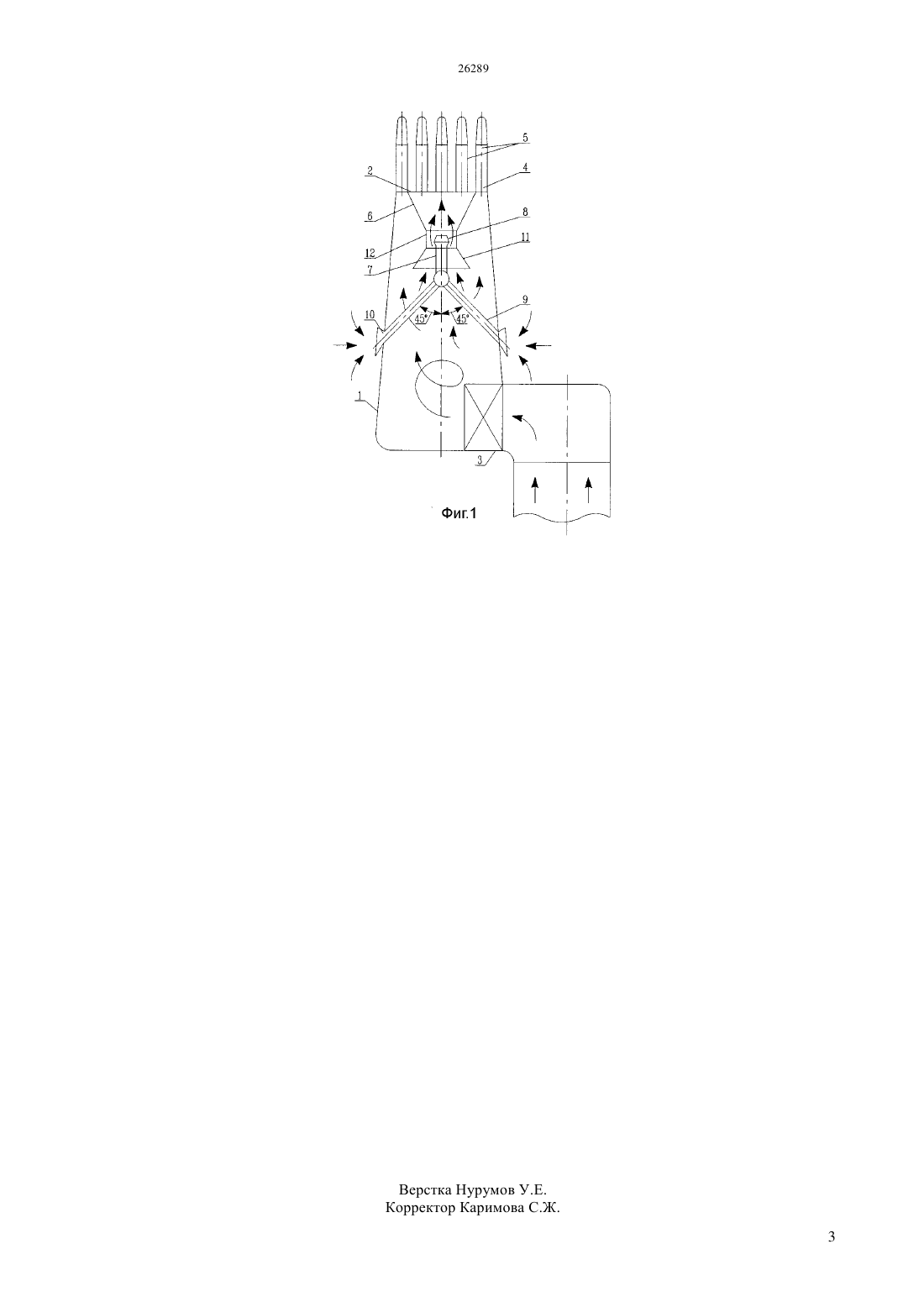

(51) 23 14/20 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области усовершенствования конструкции факельных горелок,по предотвращению загрязнения атмосферы выбросами нефтепереработки, например,в нефтеперерабатывающих заводах. Задачей предлагаемого изобретения является повышения полноты сгорания газов к центральной зоне факела. Поставленная задача решается, путем модернизации известной факельной горелки по А.с.1698570, т.е. расположением заборников атмосферного воздуха под углом 90 друг к другу и повернув их на 45 относительно оси факельной трубы.(72) Сериков Тулеуш Пауеденович Кенжегалиев Акимгали Бекмуханов Калаубай Джубандыковия Уандыков Утесин(73) Республиканское государственное казенное предприятие Атырауский институт нефти и газа Министерства образования и науки Республики Казахстан Изобретение относится к области усовершенствования конструкции факельных горелок,по предотвращению загрязнения атмосферы выбросами нефтепереработки, например,в нефтеперерабатывающих заводах. Известная факельная горелка (А.с.1627782) содержит факельную трубу с выходным срезом, на входе которой размещен улиточный завихритель, на срезе трубы установлена кольцевая перегородка, в которой закреплены аксиальные топливораздающие патрубки, а в трубе с примыканием к кольцевой перегородке установлен делитель газового потока,выполненный в виде конической обечайки. Наиболее близким к предлагаемой изобретение относится известная факельная горелка (А.с. 1698570) содержит факельную трубу с выходным срезом, на входе которой размещен улиточный завихритель, на срезе трубы установлена кольцевая перегородка, в которой закреплены аксиальные топливораздающие патрубки в трубе с примыканием к кольцевой перегородке, установлен делитель газового потока, выполненный в виде конечной обечайки, снабженной патрубком с насадкой, одной стороной установленным соосно факельной трубе, а с другой повернутым горизонтально, разветвленным, например, на три части под углом 120 друг другу, с размещенными на его концах заборниками атмосферного воздуха,герметично выведенными за боковую поверхность факельной трубы. Недостатком известной горелки (А.с.1698570) является то, что центральная область факельной горелки сгорает неполностью из-за недостаточного поступления атмосферного воздуха, потому что заборники воздуха расположены горизонтально. Это приводит к тому,что легкие фракции,сосредоточенные в центральной части факела,имеются недожог, окислы азота, сернистый ангидрит и т.д. Задачей предлагаемого изобретения является повышения полноты сгорания газов к центральной зоне факела. На фиг. 1 показана предлагаемая факельная горелка в продольном разрезе. Поставленная задача решается,путем модернизации известной факельной горелки по а.с.1698570, т.е. расположением заборников атмосферного воздуха под углом 90 друг к другу и повернув их на 45 относительно оси факельной трубы. Предлагаемая факельная горелка работает следующим образом. Газообразное топливо,поступающее в улиточный завихритель 3,завихряется и центробежными силами обечайки 6 разделяется на две фракции - легкую и тяжелую. Дополнительное завихрение газового потока происходит при его прохождении через повернутые на 45 относительно оси факельной трубы 9 патрубка 7, выполненных в виде полных направляющих лопаток. Кроме того, за счет эжекции газовым потоком, движущимся через составное сопло - конфузорный участок 11,прямолинейный канал 12, коническую обечайку 6,атмосферный воздух заборщика 10 воздуха,повернутые на 45 относительно оси факельной трубы 9 патрубка 7, насадок 8 засасывается под разрежением в прямолинейный канал 12, в который направляется легкая фракция топлива, которая,смешиваясь, далее направляется в виде рабочей смеси топлива, затем сгорает в центральной части факела. Поскольку воздух подан в ранее недоступную центральную часть факела, то это создает условия для его полного сгорания вдоль оси кольцевой перегородки 4, где происходит зажигание в виде факела. Более полное сгорание вызывает более полное выделение тепла, которое подогревает патрубки 5, с находящейся в них тяжелой фракцией топлива. Последнее, далее сжигается в виде микрофакелов на выходе патрубков 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Факельная горелка, содержащая факельную трубу с выходным срезом, на входе которой размещен улиточный завихритель, на срезе трубы установлена кольцевая перегородка, в которой закреплены аксиальные топливораздающие патрубки в трубе с примыканием к кольцевой перегородке, установлен делитель газового потока,выполненный в виде конической обечайки дополнительно содержащей цилиндрическую вставку с конфузорным выходным участком,установленную соосно воздушной трубой с примыканием к делителю газового потока, а по оси цилиндрической вставки дополнительно установлено воздушное сопло с несколькими боковыми патрубками, входные срезы которых выведены за пределы факельной трубы,отличающаяся тем, что воздушные сопла между собой установлены под углом 90 и повернуты на 45 относительно оси факельной трубы.
