Солнечный аккумулятор тепла

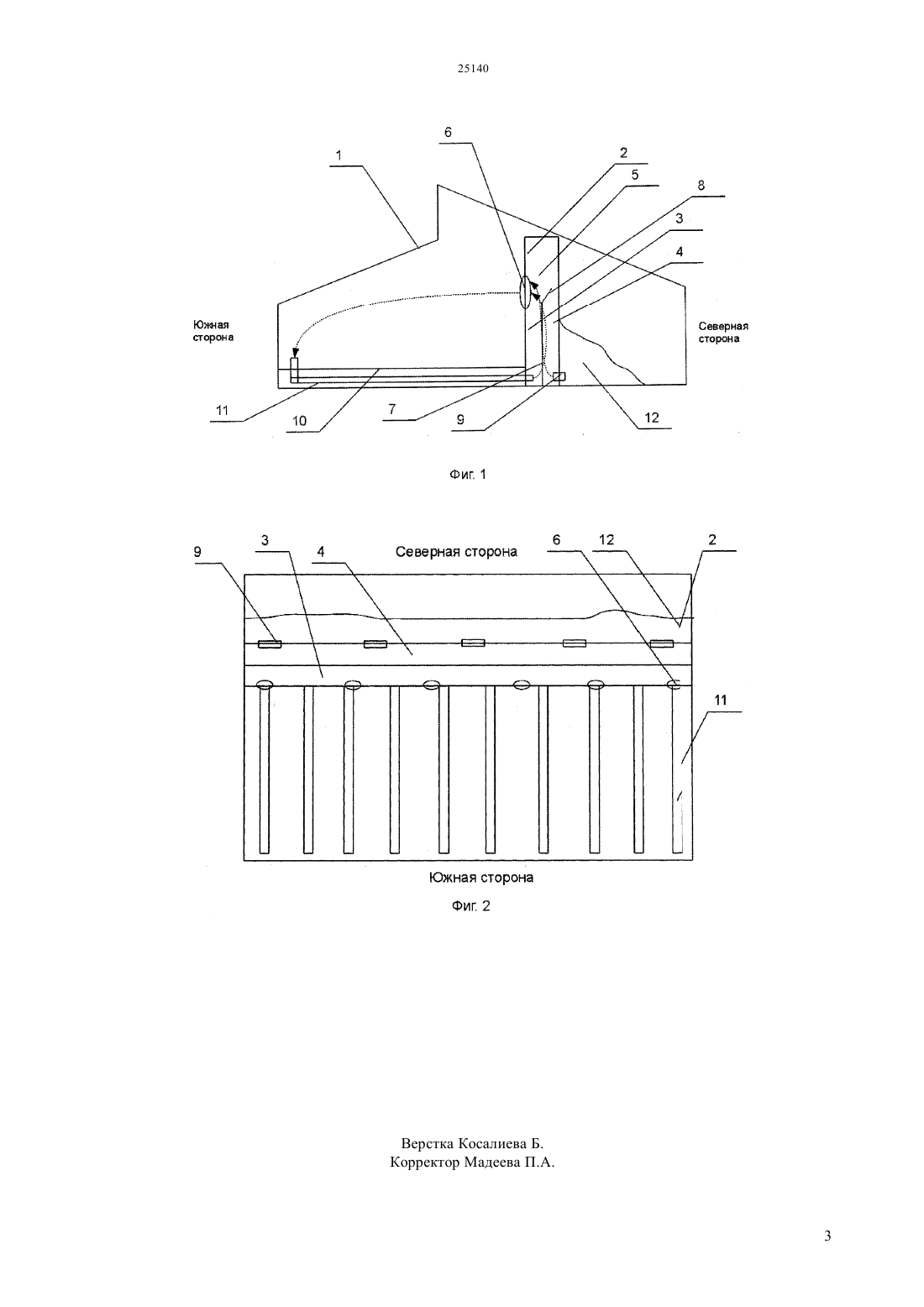

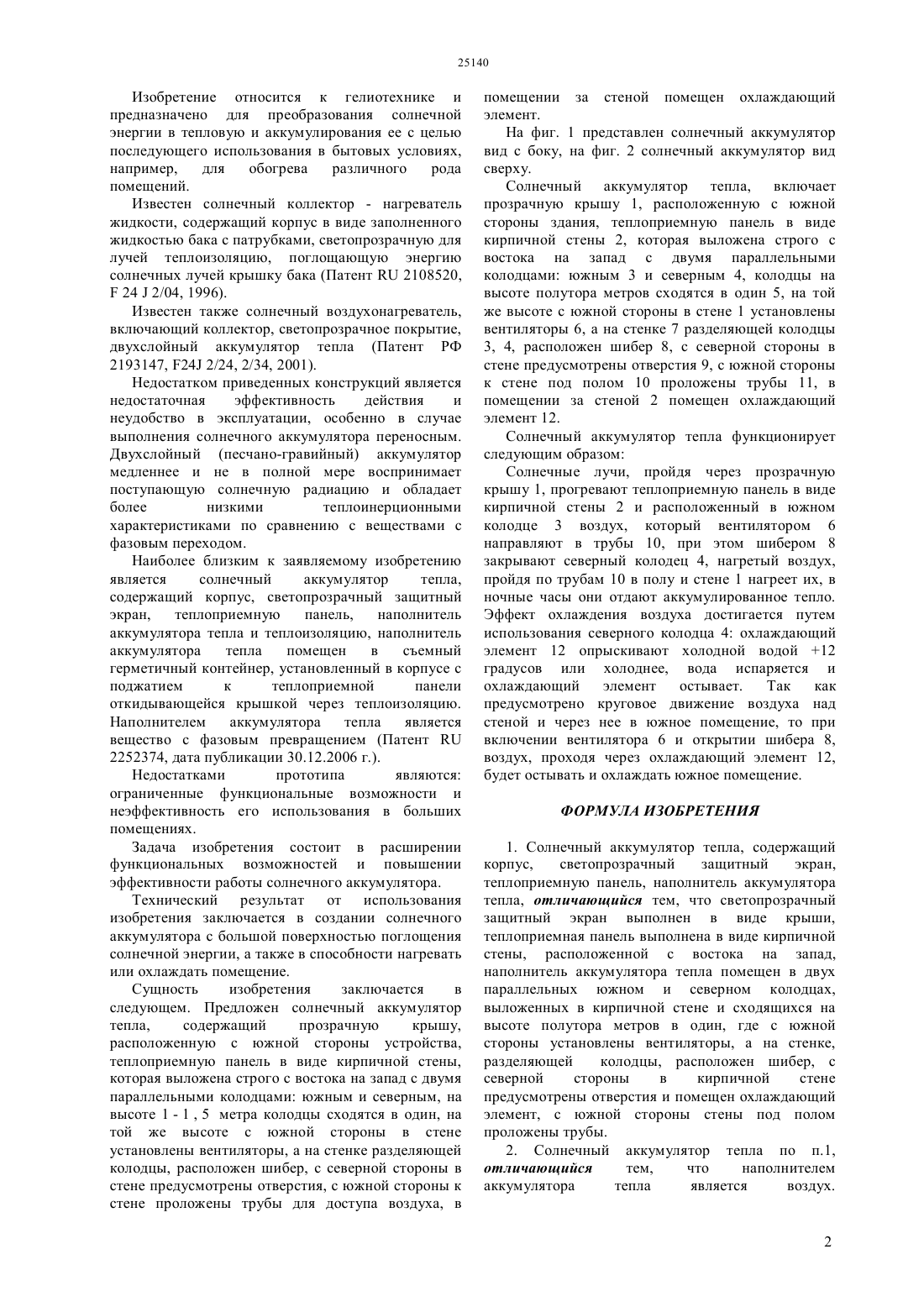

(51) 24 2/24 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ солнечного аккумулятора с большой поверхностью поглощения солнечной энергии, а также в способности нагревать или охлаждать помещении. Предложен солнечный аккумулятор тепла,содержащий прозрачную крышу, расположенную с южной стороны устройства, теплоприемную панель в виде кирпичной стены, которая выложена строго с востока на запад с двумя параллельными колодцами южным и северным, на высоте 1 - 1,5 метра колодцы сходятся в один, на той же высоте с южной стороны в стене установлены вентиляторы, а на стенке разделяющей колодцы, расположен шибер, с северной стороны в стене предусмотрены отверстия, с южной стороны к стене проложены трубы для доступа воздуха, в помещении за стеной помещен охлаждающий элемент.(76) Липперт Константин Леонович Чурманов Тохтархан Смаилович(57) Изобретение относится к гелиотехнике и предназначено для преобразования солнечной энергии в тепловую и аккумулирования ее с целью последующего использования в бытовых условиях,например, для обогрева туристских палаток, юрт,различного рода помещений. Задача изобретения состоит в расширении функциональных возможностей и повышении эффективности работы солнечного аккумулятора. Технический результат от использования изобретения заключается в создании Изобретение относится к гелиотехнике и предназначено для преобразования солнечной энергии в тепловую и аккумулирования ее с целью последующего использования в бытовых условиях,например,для обогрева различного рода помещений. Известен солнечный коллектор - нагреватель жидкости, содержащий корпус в виде заполненного жидкостью бака с патрубками, светопрозрачную для лучей теплоизоляцию, поглощающую энергию солнечных лучей крышку бака (Патент 2108520, 242/04, 1996). Известен также солнечный воздухонагреватель,включающий коллектор, светопрозрачное покрытие,двухслойный аккумулятор тепла (Патент РФ 2193147, 24 2/24, 2/34, 2001). Недостатком приведенных конструкций является недостаточная эффективность действия и неудобство в эксплуатации, особенно в случае выполнения солнечного аккумулятора переносным. Двухслойный (песчано-гравийный) аккумулятор медленнее и не в полной мере воспринимает поступающую солнечную радиацию и обладает более низкими теплоинерционными характеристиками по сравнению с веществами с фазовым переходом. Наиболее близким к заявляемому изобретению является солнечный аккумулятор тепла,содержащий корпус, светопрозрачный защитный экран,теплоприемную панель,наполнитель аккумулятора тепла и теплоизоляцию, наполнитель аккумулятора тепла помещен в съемный герметичный контейнер, установленный в корпусе с поджатием к теплоприемной панели откидывающейся крышкой через теплоизоляцию. Наполнителем аккумулятора тепла является вещество с фазовым превращением (Патент 2252374, дата публикации 30.12.2006 г.). Недостатками прототипа являются ограниченные функциональные возможности и неэффективность его использования в больших помещениях. Задача изобретения состоит в расширении функциональных возможностей и повышении эффективности работы солнечного аккумулятора. Технический результат от использования изобретения заключается в создании солнечного аккумулятора с большой поверхностью поглощения солнечной энергии, а также в способности нагревать или охлаждать помещение. Сущность изобретения заключается в следующем. Предложен солнечный аккумулятор тепла,содержащий прозрачную крышу,расположенную с южной стороны устройства,теплоприемную панель в виде кирпичной стены,которая выложена строго с востока на запад с двумя параллельными колодцами южным и северным, на высоте 1 - 1 , 5 метра колодцы сходятся в один, на той же высоте с южной стороны в стене установлены вентиляторы, а на стенке разделяющей колодцы, расположен шибер, с северной стороны в стене предусмотрены отверстия, с южной стороны к стене проложены трубы для доступа воздуха, в помещении за стеной помещен охлаждающий элемент. На фиг. 1 представлен солнечный аккумулятор вид с боку, на фиг. 2 солнечный аккумулятор вид сверху. Солнечный аккумулятор тепла, включает прозрачную крышу 1, расположенную с южной стороны здания, теплоприемную панель в виде кирпичной стены 2, которая выложена строго с востока на запад с двумя параллельными колодцами южным 3 и северным 4, колодцы на высоте полутора метров сходятся в один 5, на той же высоте с южной стороны в стене 1 установлены вентиляторы 6, а на стенке 7 разделяющей колодцы 3, 4, расположен шибер 8, с северной стороны в стене предусмотрены отверстия 9, с южной стороны к стене под полом 10 проложены трубы 11, в помещении за стеной 2 помещен охлаждающий элемент 12. Солнечный аккумулятор тепла функционирует следующим образом Солнечные лучи, пройдя через прозрачную крышу 1, прогревают теплоприемную панель в виде кирпичной стены 2 и расположенный в южном колодце 3 воздух, который вентилятором 6 направляют в трубы 10, при этом шибером 8 закрывают северный колодец 4, нагретый воздух,пройдя по трубам 10 в полу и стене 1 нагреет их, в ночные часы они отдают аккумулированное тепло. Эффект охлаждения воздуха достигается путем использования северного колодца 4 охлаждающий элемент 12 опрыскивают холодной водой 12 градусов или холоднее, вода испаряется и охлаждающий элемент остывает. Так как предусмотрено круговое движение воздуха над стеной и через нее в южное помещение, то при включении вентилятора 6 и открытии шибера 8,воздух, проходя через охлаждающий элемент 12,будет остывать и охлаждать южное помещение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Солнечный аккумулятор тепла, содержащий корпус,светопрозрачный защитный экран,теплоприемную панель, наполнитель аккумулятора тепла, отличающийся тем, что светопрозрачный защитный экран выполнен в виде крыши,теплоприемная панель выполнена в виде кирпичной стены, расположенной с востока на запад,наполнитель аккумулятора тепла помещен в двух параллельных южном и северном колодцах,выложенных в кирпичной стене и сходящихся на высоте полутора метров в один, где с южной стороны установлены вентиляторы, а на стенке,разделяющей колодцы, расположен шибер, с северной стороны в кирпичной стене предусмотрены отверстия и помещен охлаждающий элемент, с южной стороны стены под полом проложены трубы. 2. Солнечный аккумулятор тепла по п.1,отличающийся тем,что наполнителем аккумулятора тепла является воздух.
