Устройство для прессования строительных изделий

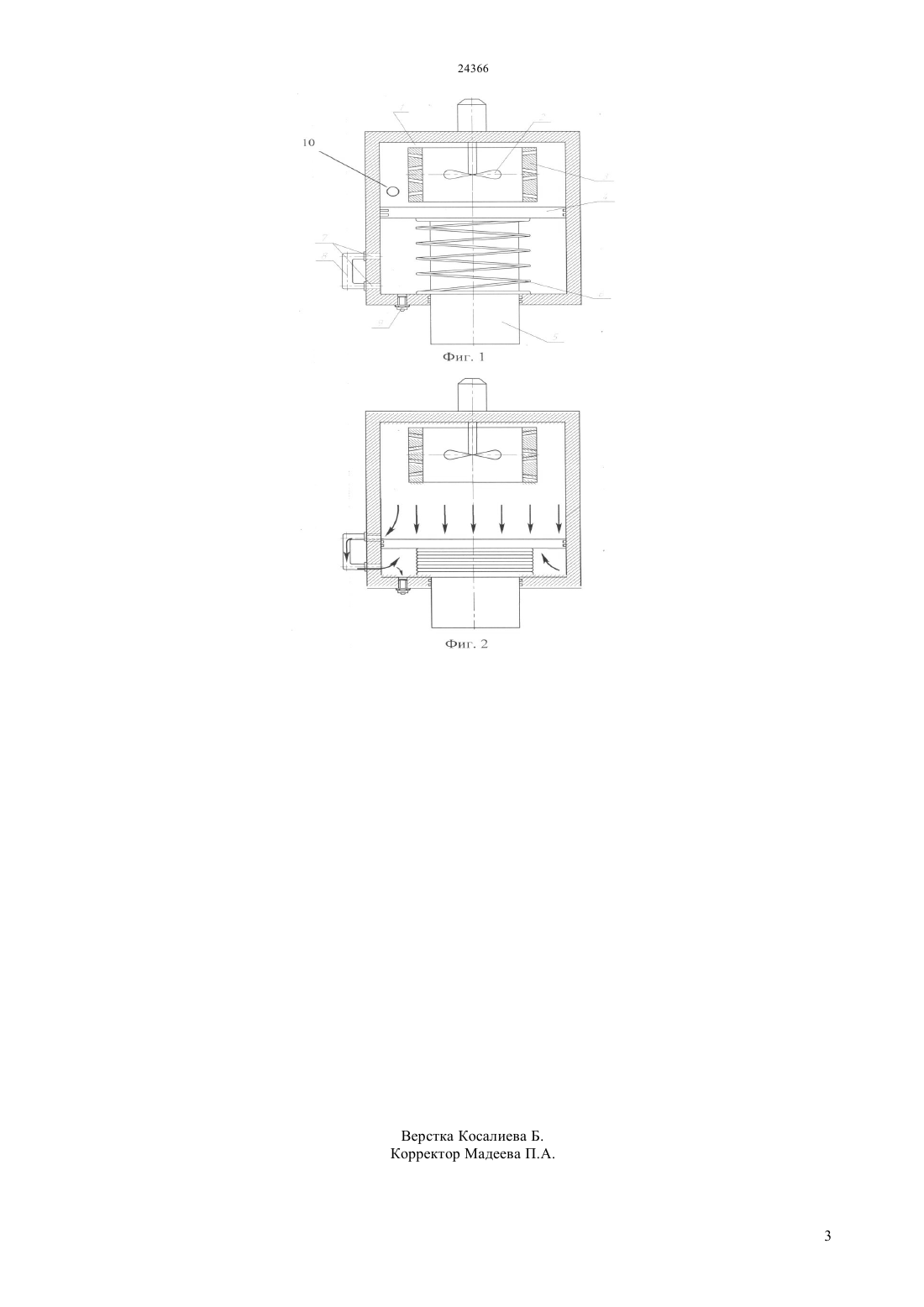

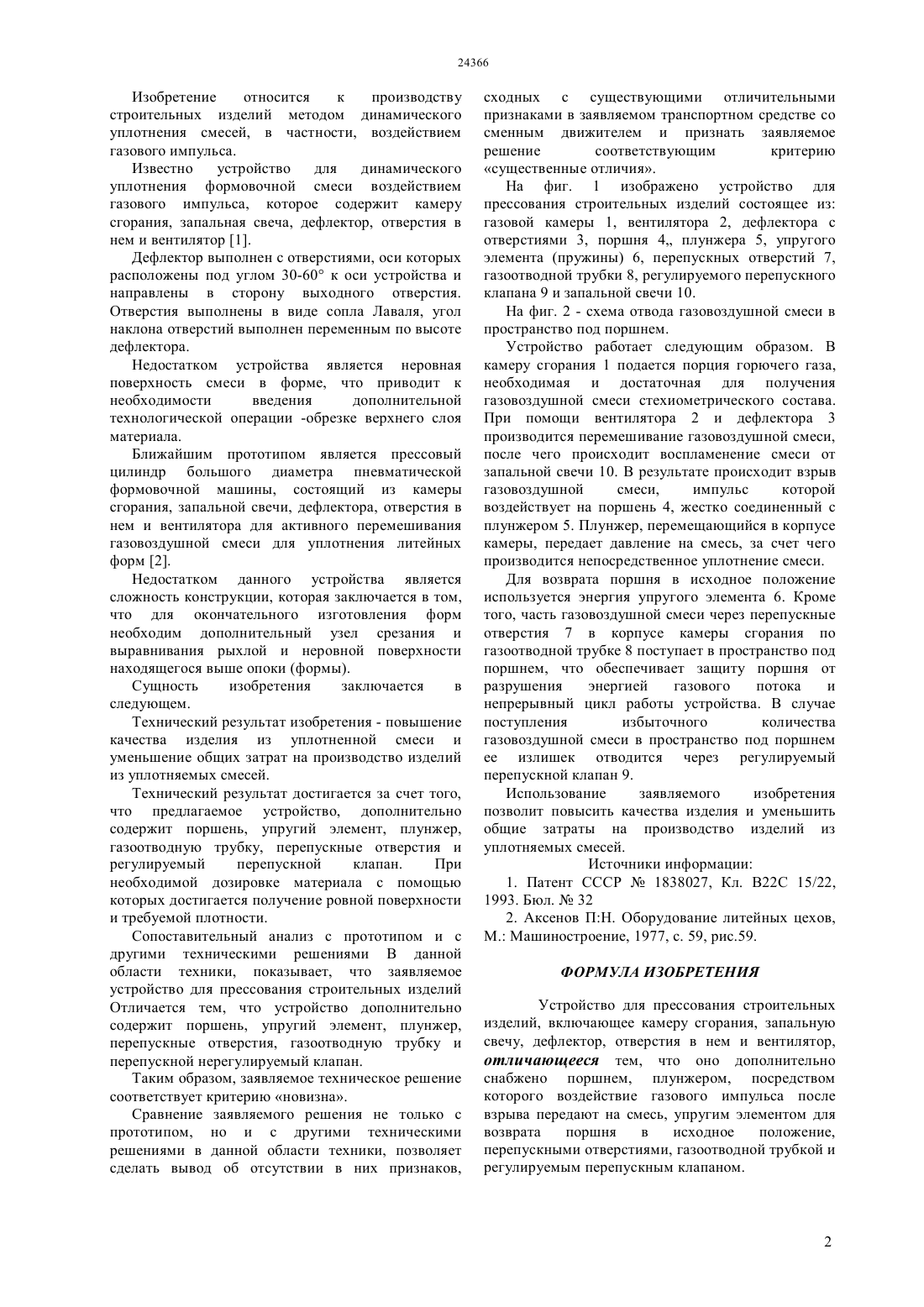

(51) 28 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отличается тем что, оно дополнительно снабжено поршнем, плунжером, посредством которого воздействие газового импульса передается на смесь,упругим элементом для возврата поршня в исходное положение,перепускными отверстиями,газоотводной трубкой и регулируемым перепускным клапаном. Устройство обеспечивает динамическое прессование смеси воздействием газового импульса,который передается на смесь через поршень при помощи плунжера. Плунжер имеет возможность перемещения в корпусе камеры сгорания. Для возврата поршня в исходное положение используется энергия упругого элемента. Часть газовоздушной смеси через перепускные отверстия в корпусе камеры сгорания по газоотводной трубке поступает в пространство под поршнем, что обеспечивает защиту поршня от разрушения энергией газового потока и непрерывный цикл работы устройства. В случае поступления избыточного количества газовоздушной смеси в пространство под поршнем, ее излишек отводится через регулируемый перепускной клапан.(72) Бекенов Тасыбек Нусупбекович Ахметов Жанболат Елемесович Абишев Кайратолла Кайрулинович Богомолов Алексей Витальевич(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПРЕССОВАНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ(57) Изобретение относится к производству строительных изделий методом динамического уплотнения смесей, в частности воздействием газового импульса. Цель изобретения - повышение качества изделия из уплотненной смеси и уменьшение общих затрат на производство изделий из уплотняемых смесей. Устройство для прессования строительных изделий, включающее камеру сгорания, дефлектор,отверстия в нем и вентилятор. Устройство Изобретение относится к производству строительных изделий методом динамического уплотнения смесей, в частности, воздействием газового импульса. Известно устройство для динамического уплотнения формовочной смеси воздействием газового импульса, которое содержит камеру сгорания, запальная свеча, дефлектор, отверстия в нем и вентилятор 1. Дефлектор выполнен с отверстиями, оси которых расположены под углом 30-60 к оси устройства и направлены в сторону выходного отверстия. Отверстия выполнены в виде сопла Лаваля, угол наклона отверстий выполнен переменным по высоте дефлектора. Недостатком устройства является неровная поверхность смеси в форме, что приводит к необходимости введения дополнительной технологической операции -обрезке верхнего слоя материала. Ближайшим прототипом является прессовый цилиндр большого диаметра пневматической формовочной машины, состоящий из камеры сгорания, запальной свечи, дефлектора, отверстия в нем и вентилятора для активного перемешивания газовоздушной смеси для уплотнения литейных форм 2. Недостатком данного устройства является сложность конструкции, которая заключается в том,что для окончательного изготовления форм необходим дополнительный узел срезания и выравнивания рыхлой и неровной поверхности находящегося выше опоки (формы). Сущность изобретения заключается в следующем. Технический результат изобретения - повышение качества изделия из уплотненной смеси и уменьшение общих затрат на производство изделий из уплотняемых смесей. Технический результат достигается за счет того,что предлагаемое устройство, дополнительно содержит поршень, упругий элемент, плунжер,газоотводную трубку, перепускные отверстия и регулируемый перепускной клапан. При необходимой дозировке материала с помощью которых достигается получение ровной поверхности и требуемой плотности. Сопоставительный анализ с прототипом и с другими техническими решениями В данной области техники, показывает, что заявляемое устройство для прессования строительных изделий Отличается тем, что устройство дополнительно содержит поршень, упругий элемент, плунжер,перепускные отверстия, газоотводную трубку и перепускной нерегулируемый клапан. Таким образом, заявляемое техническое решение соответствует критерию новизна. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники, позволяет сделать вывод об отсутствии в них признаков, сходных с существующими отличительными признаками в заявляемом транспортном средстве со сменным движителем и признать заявляемое решение соответствующим критерию существенные отличия. На фиг. 1 изображено устройство для прессования строительных изделий состоящее из газовой камеры 1, вентилятора 2, дефлектора с отверстиями 3, поршня 4 плунжера 5, упругого элемента (пружины) 6, перепускных отверстий 7,газоотводной трубки 8, регулируемого перепускного клапана 9 и запальной свечи 10. На фиг. 2 - схема отвода газовоздушной смеси в пространство под поршнем. Устройство работает следующим образом. В камеру сгорания 1 подается порция горючего газа,необходимая и достаточная для получения газовоздушной смеси стехиометрического состава. При помощи вентилятора 2 и дефлектора 3 производится перемешивание газовоздушной смеси,после чего происходит воспламенение смеси от запальной свечи 10. В результате происходит взрыв газовоздушной смеси,импульс которой воздействует на поршень 4, жестко соединенный с плунжером 5. Плунжер, перемещающийся в корпусе камеры, передает давление на смесь, за счет чего производится непосредственное уплотнение смеси. Для возврата поршня в исходное положение используется энергия упругого элемента 6. Кроме того, часть газовоздушной смеси через перепускные отверстия 7 в корпусе камеры сгорания по газоотводной трубке 8 поступает в пространство под поршнем, что обеспечивает защиту поршня от разрушения энергией газового потока и непрерывный цикл работы устройства. В случае поступления избыточного количества газовоздушной смеси в пространство под поршнем ее излишек отводится через регулируемый перепускной клапан 9. Использование заявляемого изобретения позволит повысить качества изделия и уменьшить общие затраты на производство изделий из уплотняемых смесей. Источники информации 1. Патент СССР 1838027, Кл. В 22 С 15/22,1993. Бюл.32 2. Аксенов ПН. Оборудование литейных цехов,М. Машиностроение, 1977, с. 59, рис.59. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для прессования строительных изделий, включающее камеру сгорания, запальную свечу, дефлектор, отверстия в нем и вентилятор,отличающееся тем, что оно дополнительно снабжено поршнем, плунжером, посредством которого воздействие газового импульса после взрыва передают на смесь, упругим элементом для возврата поршня в исходное положение,перепускными отверстиями, газоотводной трубкой и регулируемым перепускным клапаном.
