Система защиты двигателей переменного тока

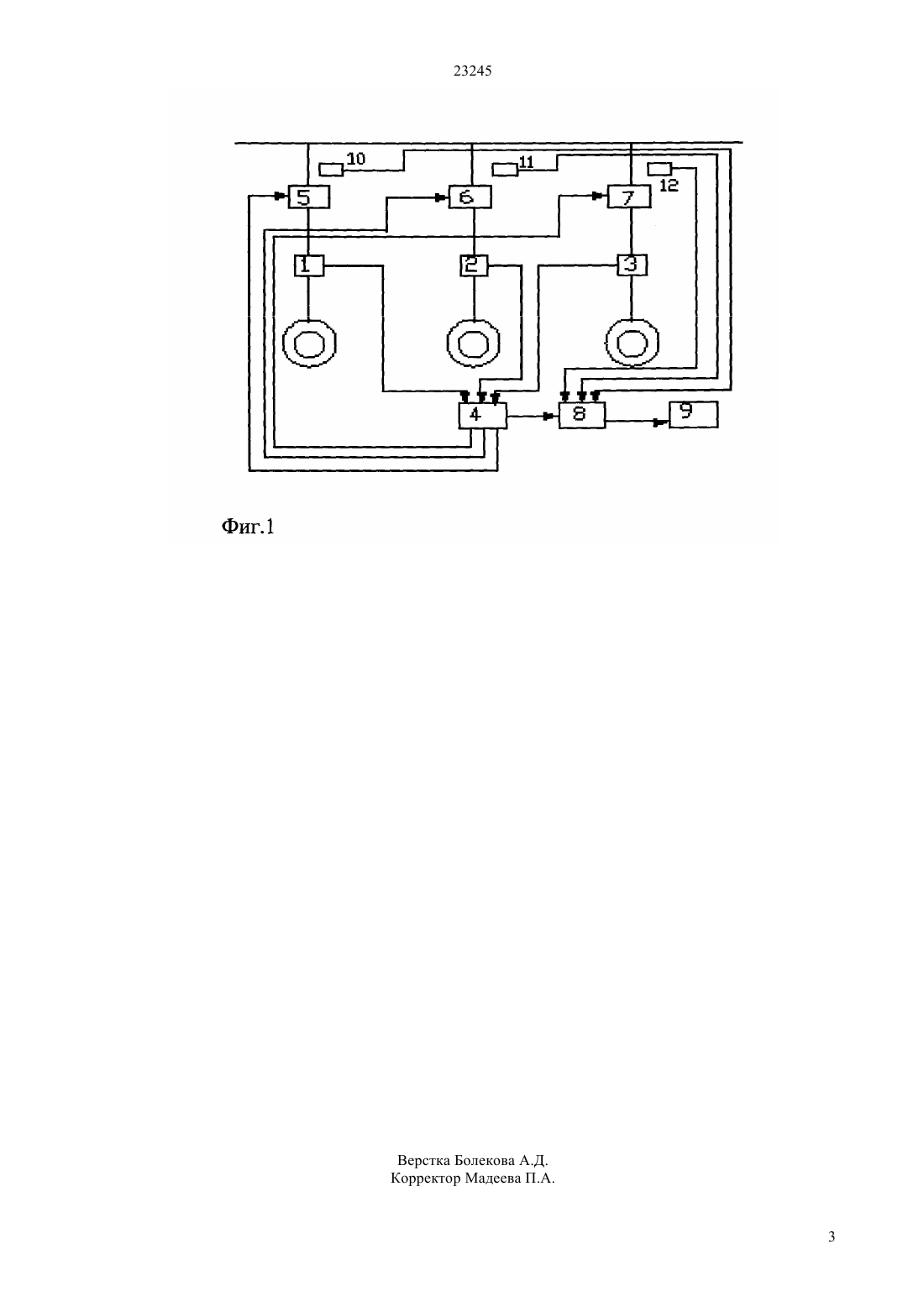

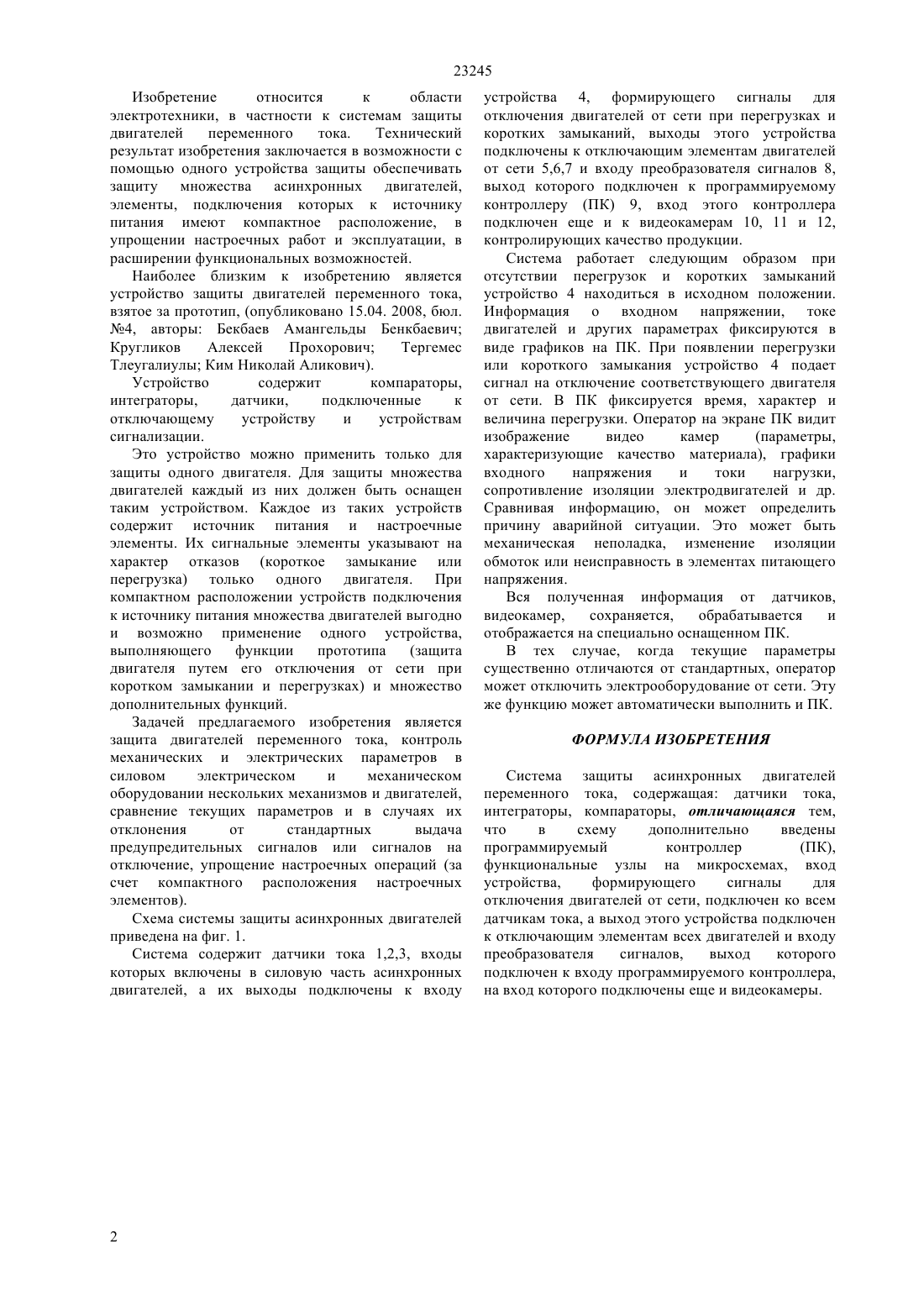

(51) 02 7/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ силовом электрическом и механическом оборудовании нескольких механизмов и двигателей,сравнение текущих параметров и в случаях их отклонения от стандартных,выдача предупредительных сигналов или сигналов на отключение, упрощение настроечных операций (за счет компактного расположения настроечных элементов). Для решения этой задачи в систему дополнительно введены программируемый контроллер (ПК), функциональные узлы на микросхемах и программное обеспечение, вход устройства,формирующего сигналы для отключения двигателей от сети, подключен ко всем датчикам тока, а выход этого устройства подключен к отключающим элементам всех двигателей и входу преобразователя сигналов,выход которого подключен к входу программируемого контроллера,на вход которого подключены еще и видеокамеры.(72) Кругликов Алексей Прохорович Бекбаев Амангельды Бекбаевич Ким Николай Аликович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 19339, кл. Н 02 Н 7/08, 15.04.2008(54) СИСТЕМА ЗАЩИТЫ ДВИГАТЕЛЕЙ ПЕРЕМЕННОГО ТОКА(57) Изобретение относится к области электротехники, в частности к системам защиты двигателей переменного тока. Задачей предлагаемого изобретения является защита двигателей переменного тока, контроль механических и электрических параметров в 23245 Изобретение относится к области электротехники, в частности к системам защиты двигателей переменного тока. Технический результат изобретения заключается в возможности с помощью одного устройства защиты обеспечивать защиту множества асинхронных двигателей,элементы, подключения которых к источнику питания имеют компактное расположение, в упрощении настроечных работ и эксплуатации, в расширении функциональных возможностей. Наиболее близким к изобретению является устройство защиты двигателей переменного тока,взятое за прототип, (опубликовано 15.04. 2008, бюл. 4, авторы Бекбаев Амангельды Бенкбаевич Кругликов Алексей Прохорович Тергемес Тлеугалиулы Ким Николай Аликович). Устройство содержит компараторы,интеграторы,датчики,подключенные к отключающему устройству и устройствам сигнализации. Это устройство можно применить только для защиты одного двигателя. Для защиты множества двигателей каждый из них должен быть оснащен таким устройством. Каждое из таких устройств содержит источник питания и настроечные элементы. Их сигнальные элементы указывают на характер отказов (короткое замыкание или перегрузка) только одного двигателя. При компактном расположении устройств подключения к источнику питания множества двигателей выгодно и возможно применение одного устройства,выполняющего функции прототипа(защита двигателя путем его отключения от сети при коротком замыкании и перегрузках) и множество дополнительных функций. Задачей предлагаемого изобретения является защита двигателей переменного тока, контроль механических и электрических параметров в силовом электрическом и механическом оборудовании нескольких механизмов и двигателей,сравнение текущих параметров и в случаях их отклонения от стандартных выдача предупредительных сигналов или сигналов на отключение, упрощение настроечных операций (за счет компактного расположения настроечных элементов). Схема системы защиты асинхронных двигателей приведена на фиг. 1. Система содержит датчики тока 1,2,3, входы которых включены в силовую часть асинхронных двигателей, а их выходы подключены к входу устройства 4, формирующего сигналы для отключения двигателей от сети при перегрузках и коротких замыканий, выходы этого устройства подключены к отключающим элементам двигателей от сети 5,6,7 и входу преобразователя сигналов 8,выход которого подключен к программируемому контроллеру (ПК) 9, вход этого контроллера подключен еще и к видеокамерам 10, 11 и 12,контролирующих качество продукции. Система работает следующим образом при отсутствии перегрузок и коротких замыканий устройство 4 находиться в исходном положении. Информация о входном напряжении, токе двигателей и других параметрах фиксируются в виде графиков на ПК. При появлении перегрузки или короткого замыкания устройство 4 подает сигнал на отключение соответствующего двигателя от сети. В ПК фиксируется время, характер и величина перегрузки. Оператор на экране ПК видит изображение видео камер(параметры,характеризующие качество материала), графики входного напряжения и токи нагрузки,сопротивление изоляции электродвигателей и др. Сравнивая информацию, он может определить причину аварийной ситуации. Это может быть механическая неполадка, изменение изоляции обмоток или неисправность в элементах питающего напряжения. Вся полученная информация от датчиков,видеокамер,сохраняется,обрабатывается и отображается на специально оснащенном ПК. В тех случае, когда текущие параметры существенно отличаются от стандартных, оператор может отключить электрооборудование от сети. Эту же функцию может автоматически выполнить и ПК. ФОРМУЛА ИЗОБРЕТЕНИЯ Система защиты асинхронных двигателей переменного тока, содержащая датчики тока,интеграторы, компараторы, отличающаяся тем,что в схему дополнительно введены программируемый контроллер(ПК),функциональные узлы на микросхемах, вход устройства,формирующего сигналы для отключения двигателей от сети, подключен ко всем датчикам тока, а выход этого устройства подключен к отключающим элементам всех двигателей и входу преобразователя сигналов,выход которого подключен к входу программируемого контроллера,на вход которого подключены еще и видеокамеры.
