Перепад

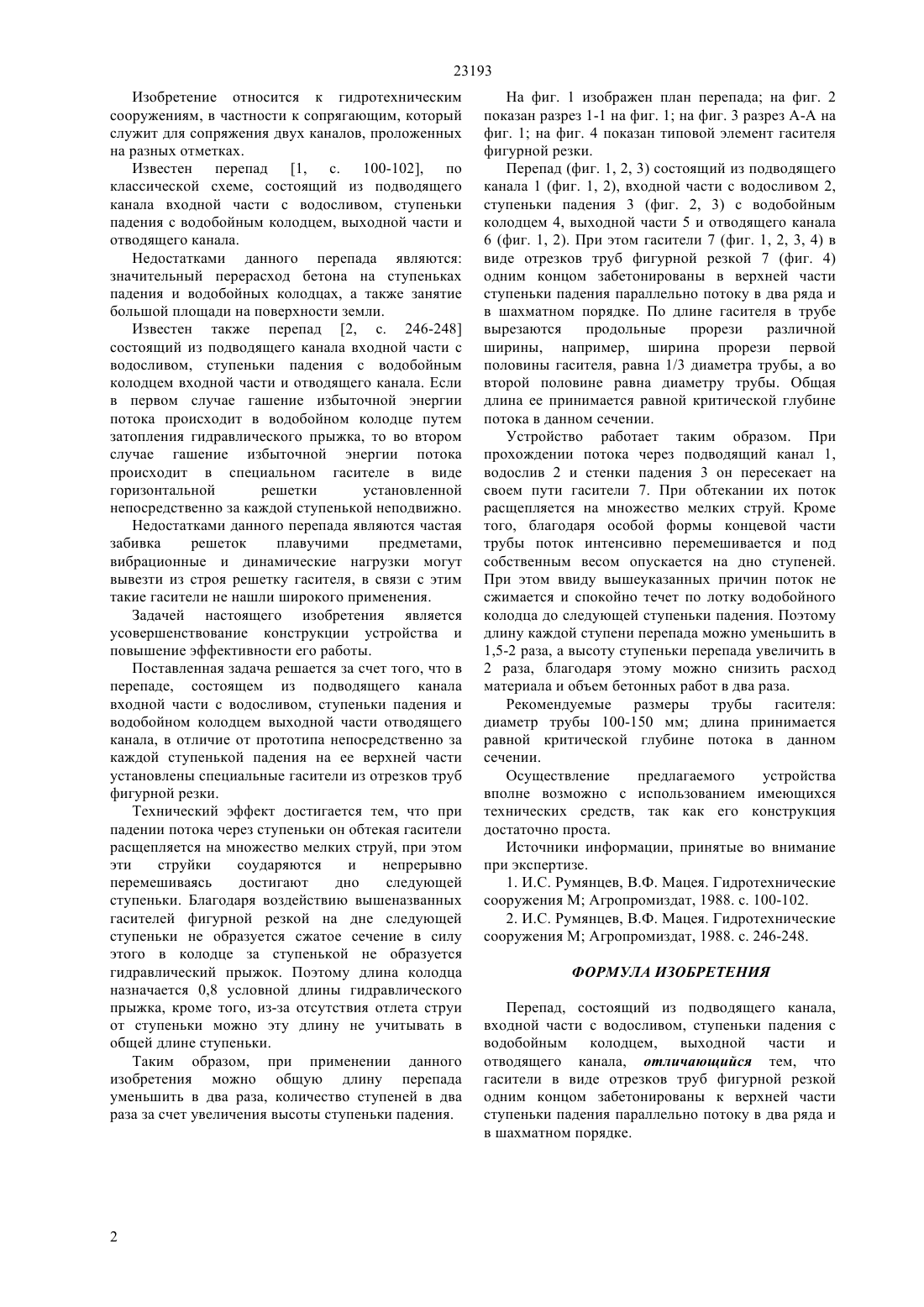

(51) 02 5/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ равной критической глубине потока в данном сечении. Устройство работает таким образом. При прохождении потока через подводящий канал 1,водослив 2 и стенки падения 3 он пересекает на своем пути гасителей 7. При обтекании их поток расцепляется на множество мелких струй. Кроме того, благодаря особой формы концевой части трубы поток интенсивно перемешивается и под собственным весом опускается на дно ступеней. При этом в виду вышеуказанных причин поток не сжимается и спокойно течет по лотку водобойного колодца до следующей ступеньки падения. Поэтому длину каждой ступени перепада можно уменьшить в 1,5-2,0 раза, а высоту ступени перепада увеличить в 2 раза, благодаря этому можно сэкономить объем бетонных работ в 2 раза, следовательно, и расход строительных материалов. Рекомендуемые размеры трубы гасителя диаметр трубы 100-150 мм длина принимается равной критической глубине потока в данном сечении. Предлагаемое изобретение может найти широкое применение в мелиоративном строительстве юга Казахстана из-за простоты его конструкции. Применение оригинального гасителя позволит значительно уменьшить длину сооружения, следовательно, и объем бетонных работ и расход материала.(72) Койбаков Сейтхан Мелдебекович Кульжаева Райхан Ахметхановна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Перепад, относящийся к гидротехническим сооружениям, предназначенный для сопряжения двух каналов на разных высотных отметках (фиг. 1,2, 3) состоит из подводящего канала 1 (фиг. 1, 2),входной части с водосливом 2, ступеньки падения 3(фиг. 2, 3) с водобойным колодцем 4, выходной части 5 и отводящего канала 6 (фиг. 1, 2). При этом гасители 7 (фиг. 1, 2, 3, 4) в виде отрезков труб фигурной резкой (фиг. 4) одним концом забетонированы в верхней части ступеньки падения параллельно потоку в два ряда и в шахматном порядке. По длине гасителя в трубе вырезаются продольные прорезы различной ширины. Например,ширина прорези первой половины гасителя равна 1/3 диаметра трубы, а второй половины равна диаметру трубы. Общая длина ее принимается 23193 Изобретение относится к гидротехническим сооружениям, в частности к сопрягающим, который служит для сопряжения двух каналов, проложенных на разных отметках. Известен перепад 1, с. 100-102, по классической схеме, состоящий из подводящего канала входной части с водосливом, ступеньки падения с водобойным колодцем, выходной части и отводящего канала. Недостатками данного перепада являются значительный перерасход бетона на ступеньках падения и водобойных колодцах, а также занятие большой площади на поверхности земли. Известен также перепад 2, с. 246-248 состоящий из подводящего канала входной части с водосливом, ступеньки падения с водобойным колодцем входной части и отводящего канала. Если в первом случае гашение избыточной энергии потока происходит в водобойном колодце путем затопления гидравлического прыжка, то во втором случае гашение избыточной энергии потока происходит в специальном гасителе в виде горизонтальной решетки установленной непосредственно за каждой ступенькой неподвижно. Недостатками данного перепада являются частая забивка решеток плавучими предметами,вибрационные и динамические нагрузки могут вывезти из строя решетку гасителя, в связи с этим такие гасители не нашли широкого применения. Задачей настоящего изобретения является усовершенствование конструкции устройства и повышение эффективности его работы. Поставленная задача решается за счет того, что в перепаде, состоящем из подводящего канала входной части с водосливом, ступеньки падения и водобойном колодцем выходной части отводящего канала, в отличие от прототипа непосредственно за каждой ступенькой падения на ее верхней части установлены специальные гасители из отрезков труб фигурной резки. Технический эффект достигается тем, что при падении потока через ступеньки он обтекая гасители расщепляется на множество мелких струй, при этом эти струйки соударяются и непрерывно перемешиваясь достигают дно следующей ступеньки. Благодаря воздействию вышеназванных гасителей фигурной резкой на дне следующей ступеньки не образуется сжатое сечение в силу этого в колодце за ступенькой не образуется гидравлический прыжок. Поэтому длина колодца назначается 0,8 условной длины гидравлического прыжка, кроме того, из-за отсутствия отлета струи от ступеньки можно эту длину не учитывать в общей длине ступеньки. Таким образом, при применении данного изобретения можно общую длину перепада уменьшить в два раза, количество ступеней в два раза за счет увеличения высоты ступеньки падения. На фиг. 1 изображен план перепада на фиг. 2 показан разрез 1-1 на фиг. 1 на фиг. 3 разрез А-А на фиг. 1 на фиг. 4 показан типовой элемент гасителя фигурной резки. Перепад (фиг. 1, 2, 3) состоящий из подводящего канала 1 (фиг. 1, 2), входной части с водосливом 2,ступеньки падения 3 (фиг. 2, 3) с водобойным колодцем 4, выходной части 5 и отводящего канала 6 (фиг. 1, 2). При этом гасители 7 (фиг. 1, 2, 3, 4) в виде отрезков труб фигурной резкой 7 (фиг. 4) одним концом забетонированы в верхней части ступеньки падения параллельно потоку в два ряда и в шахматном порядке. По длине гасителя в трубе вырезаются продольные прорези различной ширины, например, ширина прорези первой половины гасителя, равна 1/3 диаметра трубы, а во второй половине равна диаметру трубы. Общая длина ее принимается равной критической глубине потока в данном сечении. Устройство работает таким образом. При прохождении потока через подводящий канал 1,водослив 2 и стенки падения 3 он пересекает на своем пути гасители 7. При обтекании их поток расщепляется на множество мелких струй. Кроме того, благодаря особой формы концевой части трубы поток интенсивно перемешивается и под собственным весом опускается на дно ступеней. При этом ввиду вышеуказанных причин поток не сжимается и спокойно течет по лотку водобойного колодца до следующей ступеньки падения. Поэтому длину каждой ступени перепада можно уменьшить в 1,5-2 раза, а высоту ступеньки перепада увеличить в 2 раза, благодаря этому можно снизить расход материала и объем бетонных работ в два раза. Рекомендуемые размеры трубы гасителя диаметр трубы 100-150 мм длина принимается равной критической глубине потока в данном сечении. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, так как его конструкция достаточно проста. Источники информации, принятые во внимание при экспертизе. 1. И.С. Румянцев, В.Ф. Мацея. Гидротехнические сооружения М Агропромиздат, 1988. с. 100-102. 2. И.С. Румянцев, В.Ф. Мацея. Гидротехнические сооружения М Агропромиздат, 1988. с. 246-248. ФОРМУЛА ИЗОБРЕТЕНИЯ Перепад, состоящий из подводящего канала,входной части с водосливом, ступеньки падения с водобойным колодцем, выходной части и отводящего канала, отличающийся тем, что гасители в виде отрезков труб фигурной резкой одним концом забетонированы к верхней части ступеньки падения параллельно потоку в два ряда и в шахматном порядке.
