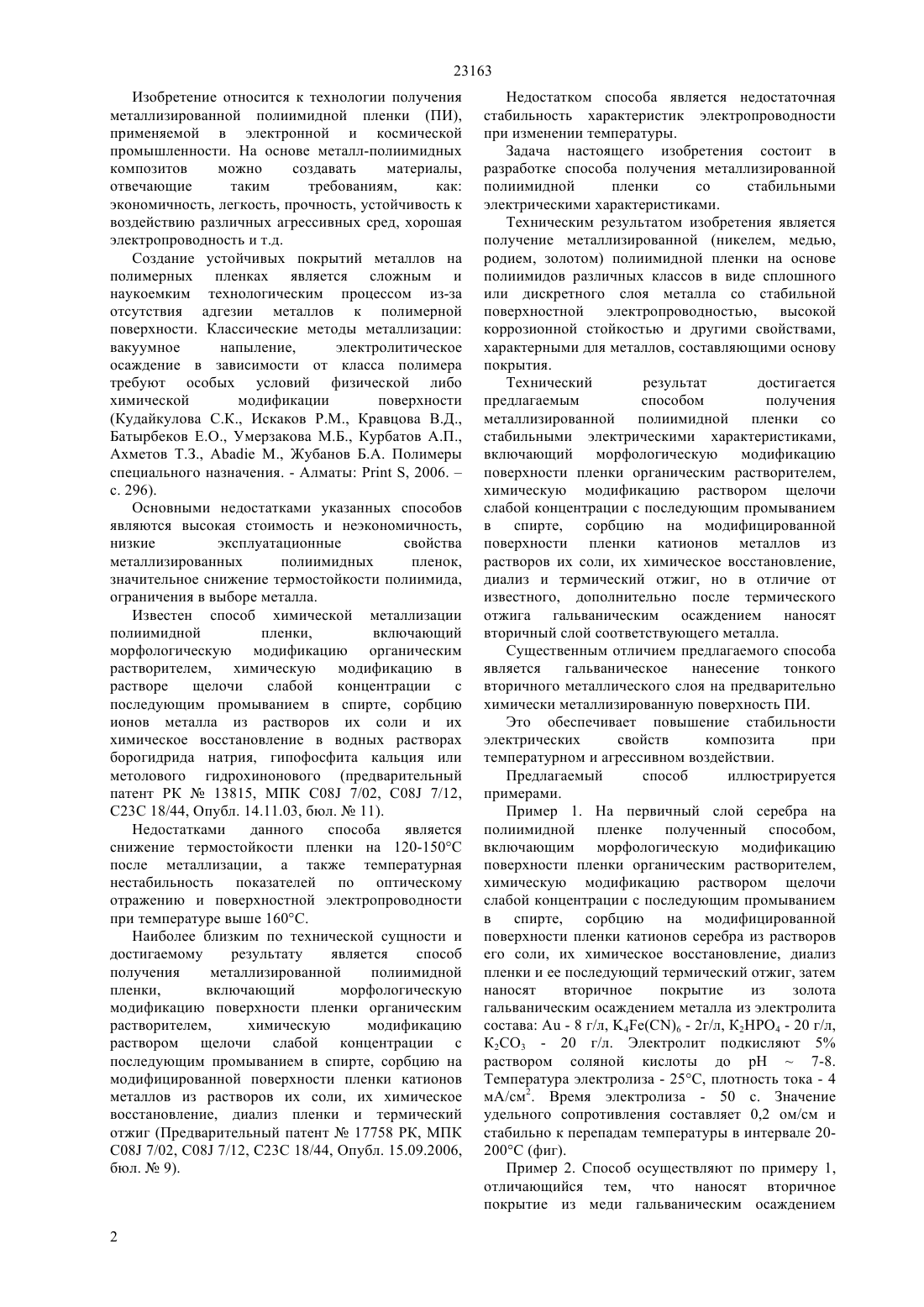

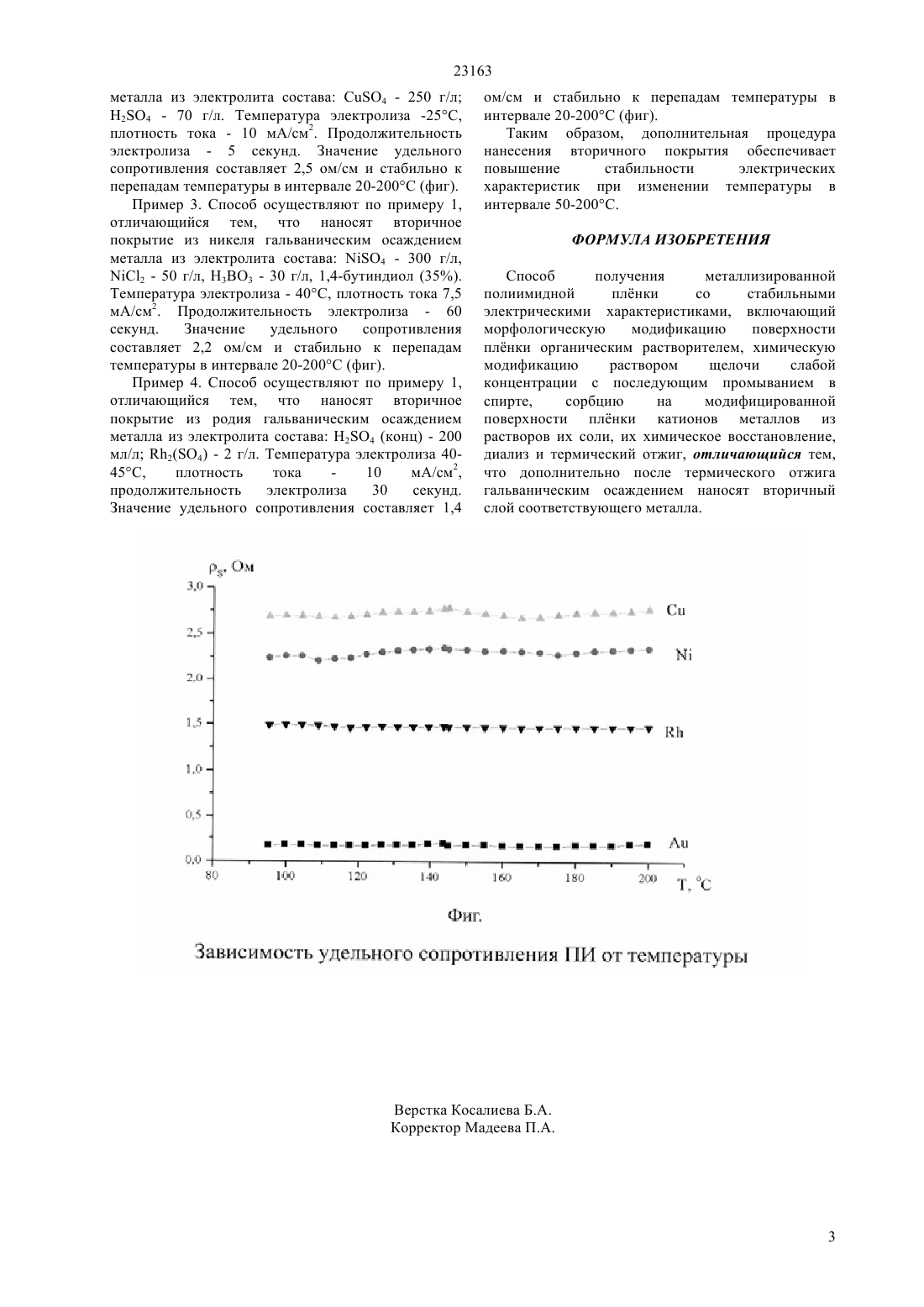

Способ получения металлизированной полиимидной пленки со стабильными электрическими характеристиками

(2009.01), 23 18/44 (2009.01), 25 5/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ композитов можно создавать материалы,отвечающие таким требованиям,как экономичность, легкость, прочность, устойчивость к воздействию различных агрессивных сред, хорошая электропроводность и т.д. Достигаемый технический результат - получение металлизированной (никелем, родием, медью,золотом) полиимидной пленки на основе полиимидов различных классов в виде сплошного или дискретного слоя металла со стабильной поверхностной электропроводностью, высокой коррозионной стойкостью и другими свойствами,характерными для металлов, составляющими основу покрытия. Существенным отличием предлагаемого способа является гальваническое нанесение тонкого вторичного металлического слоя на предварительно химически посеребренную поверхность ПИ. Это обеспечивает повышение стабильности электрических свойств композита при температурном и агрессивном воздействии.(72) Курбатов Андрей Петрович Галеева Алина Кулбаевна Мельситова Ирина Борисовна Оразымбетова Айжан Болатовна Ахметов Тлеукен Зейникенович Калугина Светлана Михайловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный университет им. аль-Фараби Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17758, кл. 08 7/02, 08 7/12, С 23 С 18/44, 2006(54) СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛИЗИРОВАННОЙ ПОЛИИМИДНОЙ ПЛЕНКИ СО СТАБИЛЬНЫМИ ЭЛЕКТРИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ(57) Изобретение относится к технологии получения металлизированной полиимидной пленки 23163 Изобретение относится к технологии получения металлизированной полиимидной пленки (ПИ),применяемой в электронной и космической промышленности. На основе металл-полиимидных композитов можно создавать материалы,отвечающие таким требованиям,как экономичность, легкость, прочность, устойчивость к воздействию различных агрессивных сред, хорошая электропроводность и т.д. Создание устойчивых покрытий металлов на полимерных пленках является сложным и наукоемким технологическим процессом из-за отсутствия адгезии металлов к полимерной поверхности. Классические методы металлизации вакуумное напыление,электролитическое осаждение в зависимости от класса полимера требуют особых условий физической либо химической модификации поверхности(Кудайкулова С.К., Искаков , Кравцова В.Д.,Батырбеков Е.О., Умерзакова М.Б., Курбатов А.П.,Ахметов Т.З.,М., Жубанов Б.А. Полимеры специального назначения. - Алматы, 2006.с. 296). Основными недостатками указанных способов являются высокая стоимость и неэкономичность,низкие эксплуатационные свойства металлизированных полиимидных пленок,значительное снижение термостойкости полиимида,ограничения в выборе металла. Известен способ химической металлизации полиимидной пленки,включающий морфологическую модификацию органическим растворителем, химическую модификацию в растворе щелочи слабой концентрации с последующим промыванием в спирте, сорбцию ионов металла из растворов их соли и их химическое восстановление в водных растворах борогидрида натрия, гипофосфита кальция или метолового гидрохинонового (предварительный патент РК 13815, МПК 08 7/02, 08 7/12,С 23 С 18/44, Опубл. 14.11.03, бюл.11). Недостатками данного способа является снижение термостойкости пленки на 120-150 С после металлизации, а также температурная нестабильность показателей по оптическому отражению и поверхностной электропроводности при температуре выше 160 С. Наиболее близким по технической сущности и достигаемому результату является способ получения металлизированной полиимидной пленки,включающий морфологическую модификацию поверхности пленки органическим растворителем,химическую модификацию раствором щелочи слабой концентрации с последующим промыванием в спирте, сорбцию на модифицированной поверхности пленки катионов металлов из растворов их соли, их химическое восстановление, диализ пленки и термический отжиг (Предварительный патент 17758 РК, МПК 08 7/02, 08 7/12, С 23 С 18/44, Опубл. 15.09.2006,бюл.9). Недостатком способа является недостаточная стабильность характеристик электропроводности при изменении температуры. Задача настоящего изобретения состоит в разработке способа получения металлизированной полиимидной пленки со стабильными электрическими характеристиками. Техническим результатом изобретения является получение металлизированной (никелем, медью,родием, золотом) полиимидной пленки на основе полиимидов различных классов в виде сплошного или дискретного слоя металла со стабильной поверхностной электропроводностью, высокой коррозионной стойкостью и другими свойствами,характерными для металлов, составляющими основу покрытия. Технический результат достигается предлагаемым способом получения металлизированной полиимидной пленки со стабильными электрическими характеристиками,включающий морфологическую модификацию поверхности пленки органическим растворителем,химическую модификацию раствором щелочи слабой концентрации с последующим промыванием в спирте, сорбцию на модифицированной поверхности пленки катионов металлов из растворов их соли, их химическое восстановление,диализ и термический отжиг, но в отличие от известного, дополнительно после термического отжига гальваническим осаждением наносят вторичный слой соответствующего металла. Существенным отличием предлагаемого способа является гальваническое нанесение тонкого вторичного металлического слоя на предварительно химически металлизированную поверхность ПИ. Это обеспечивает повышение стабильности электрических свойств композита при температурном и агрессивном воздействии. Предлагаемый способ иллюстрируется примерами. Пример 1. На первичный слой серебра на полиимидной пленке полученный способом,включающим морфологическую модификацию поверхности пленки органическим растворителем,химическую модификацию раствором щелочи слабой концентрации с последующим промыванием в спирте, сорбцию на модифицированной поверхности пленки катионов серебра из растворов его соли, их химическое восстановление, диализ пленки и ее последующий термический отжиг, затем наносят вторичное покрытие из золота гальваническим осаждением металла из электролита состава А - 8 г/л, 46 - 2 г/л, К 2 НРО 4 - 20 г/л,К 2 СО 3 - 20 г/л. Электролит подкисляют 5 раствором соляной кислоты до рН 7-8. Температура электролиза - 25 С, плотность тока - 4 мА/см 2. Время электролиза - 50 с. Значение удельного сопротивления составляет 0,2 ом/см и стабильно к перепадам температуры в интервале 20200 С (фиг). Пример 2. Способ осуществляют по примеру 1,отличающийся тем, что наносят вторичное покрытие из меди гальваническим осаждением 23163 металла из электролита состава 4 - 250 г/л 24 - 70 г/л. Температура электролиза -25 С,плотность тока - 10 мА/см 2. Продолжительность электролиза - 5 секунд. Значение удельного сопротивления составляет 2,5 ом/см и стабильно к перепадам температуры в интервале 20-200 С (фиг). Пример 3. Способ осуществляют по примеру 1,отличающийся тем, что наносят вторичное покрытие из никеля гальваническим осаждением металла из электролита состава 4 - 300 г/л,2 - 50 г/л, Н 3 ВО 3 - 30 г/л, 1,4-бутиндиол (35). Температура электролиза - 40 С, плотность тока 7,5 мА/см 2. Продолжительность электролиза - 60 секунд. Значение удельного сопротивления составляет 2,2 ом/см и стабильно к перепадам температуры в интервале 20-200 С (фиг). Пример 4. Способ осуществляют по примеру 1,отличающийся тем, что наносят вторичное покрытие из родия гальваническим осаждением металла из электролита состава 24 (конц) - 200 мл/л 2(4) - 2 г/л. Температура электролиза 4045 С,плотность тока 10 мА/см 2,продолжительность электролиза 30 секунд. Значение удельного сопротивления составляет 1,4 ом/см и стабильно к перепадам температуры в интервале 20-200 С (фиг). Таким образом, дополнительная процедура нанесения вторичного покрытия обеспечивает повышение стабильности электрических характеристик при изменении температуры в интервале 50-200 С. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения металлизированной полиимидной плнки со стабильными электрическими характеристиками, включающий морфологическую модификацию поверхности плнки органическим растворителем, химическую модификацию раствором щелочи слабой концентрации с последующим промыванием в спирте,сорбцию на модифицированной поверхности плнки катионов металлов из растворов их соли, их химическое восстановление,диализ и термический отжиг, отличающийся тем,что дополнительно после термического отжига гальваническим осаждением наносят вторичный слой соответствующего металла.
