Сушильный барабан асфальтосмесительной установки

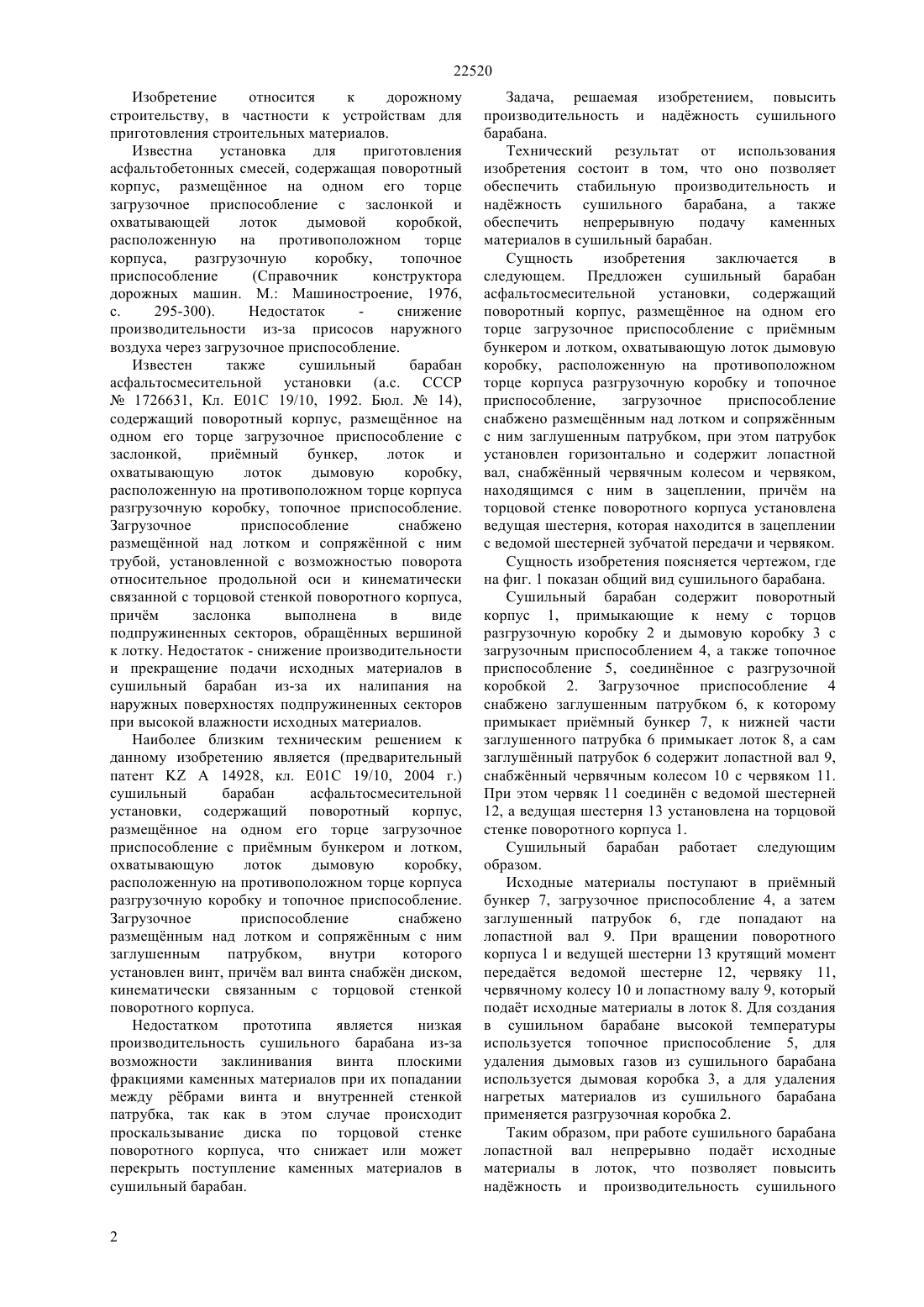

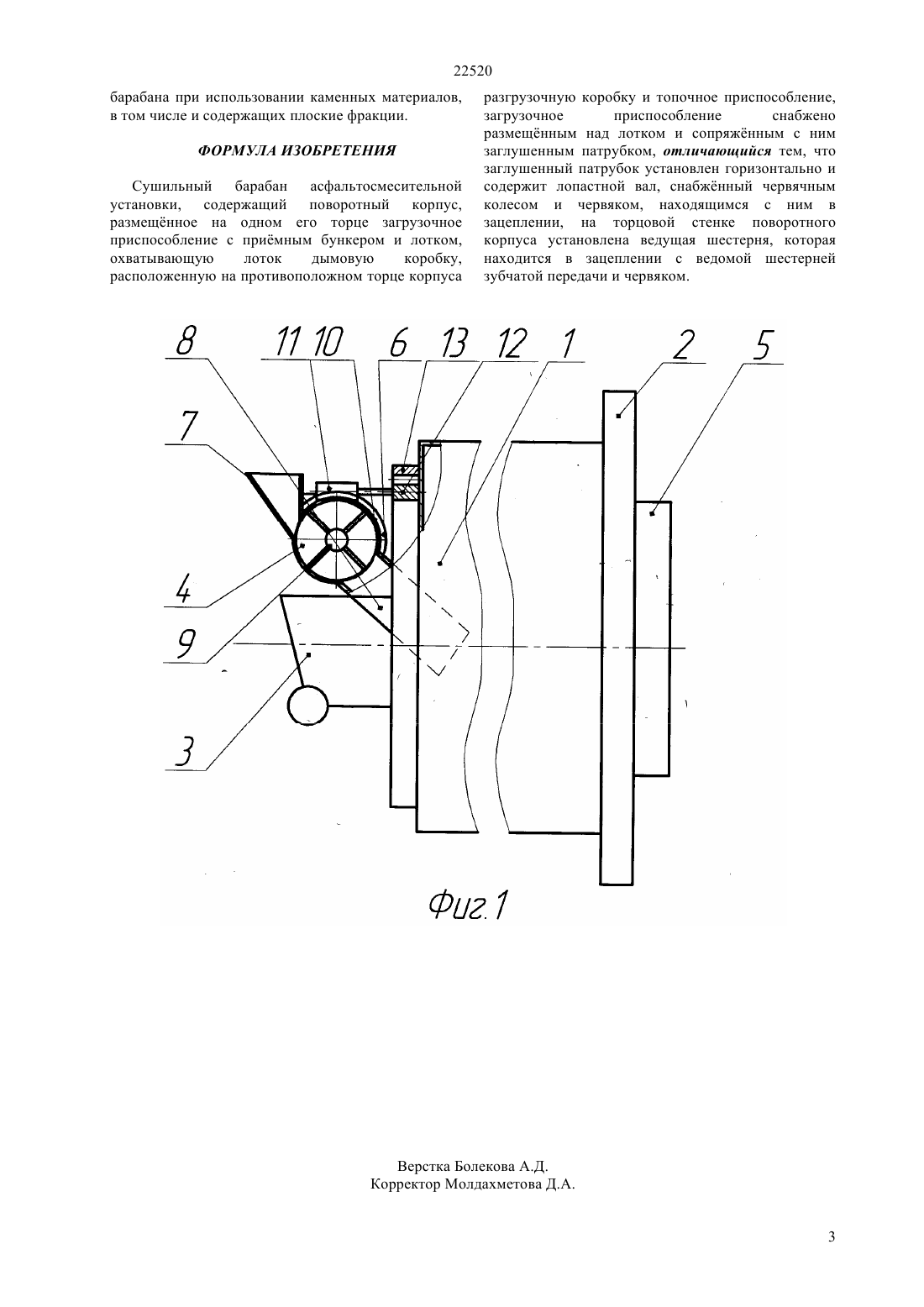

(51) 01 19/10 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обеспечение непрерывной подачи каменных материалов в сушильный барабан. Сущность изобретения заключается в том, что предложен сушильный барабан асфальтосмесительной установки, содержащий поворотный корпус,размещнное на одном его торце загрузочное приспособление с примным бункером и лотком,охватывающую лоток дымовую коробку,расположенную на противоположном торце корпуса разгрузочную коробку и топочное приспособление. Загрузочное приспособление снабжено размещнным над лотком и сопряжнным с ним заглушенным патрубком, при этом заглушенный патрубок установлен горизонтально и содержит лопастной вал, снабжнный червячным колесом и червяком, находящимся с ним в зацеплении. На торцовой стенке поворотного корпуса установлена ведущая шестерня, которая находится в зацеплении с ведомой шестерней зубчатой передачи и червяком.(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 14928, кл. Е 01 С 19/10, 2004(54) СУШИЛЬНЫЙ БАРАБАН АСФАЛЬТОСМЕСИТЕЛЬНОЙ УСТАНОВКИ(57) Изобретение относится к дорожному строительству, в частности к устройствам для приготовления строительных материалов. Задача повысить производительность и наджность сушильного барабана. Технический результат обеспечение стабильной производительности и наджности сушильного барабана, а также 22520 Изобретение относится к дорожному строительству, в частности к устройствам для приготовления строительных материалов. Известна установка для приготовления асфальтобетонных смесей, содержащая поворотный корпус, размещнное на одном его торце загрузочное приспособление с заслонкой и охватывающей лоток дымовой коробкой,расположенную на противоположном торце корпуса,разгрузочную коробку,топочное приспособление(Справочник конструктора дорожных машин. М. Машиностроение, 1976,с. 295-300). Недостаток снижение производительности из-за присосов наружного воздуха через загрузочное приспособление. Известен также сушильный барабан асфальтосмесительной установки (а.с. СССР 1726631, Кл. Е 01 С 19/10, 1992. Бюл.14),содержащий поворотный корпус, размещнное на одном его торце загрузочное приспособление с заслонкой,примный бункер,лоток и охватывающую лоток дымовую коробку,расположенную на противоположном торце корпуса разгрузочную коробку, топочное приспособление. Загрузочное приспособление снабжено размещнной над лотком и сопряжнной с ним трубой, установленной с возможностью поворота относительное продольной оси и кинематически связанной с торцовой стенкой поворотного корпуса,причм заслонка выполнена в виде подпружиненных секторов, обращнных вершиной к лотку. Недостаток - снижение производительности и прекращение подачи исходных материалов в сушильный барабан из-за их налипания на наружных поверхностях подпружиненных секторов при высокой влажности исходных материалов. Наиболее близким техническим решением к данному изобретению является (предварительный патентА 14928, кл. Е 01 С 19/10, 2004 г.) сушильный барабан асфальтосмесительной установки, содержащий поворотный корпус,размещнное на одном его торце загрузочное приспособление с примным бункером и лотком,охватывающую лоток дымовую коробку,расположенную на противоположном торце корпуса разгрузочную коробку и топочное приспособление. Загрузочное приспособление снабжено размещнным над лотком и сопряжнным с ним заглушенным патрубком,внутри которого установлен винт, причм вал винта снабжн диском,кинематически связанным с торцовой стенкой поворотного корпуса. Недостатком прототипа является низкая производительность сушильного барабана из-за возможности заклинивания винта плоскими фракциями каменных материалов при их попадании между рбрами винта и внутренней стенкой патрубка, так как в этом случае происходит проскальзывание диска по торцовой стенке поворотного корпуса, что снижает или может перекрыть поступление каменных материалов в сушильный барабан. 2 Задача, решаемая изобретением, повысить производительность и наджность сушильного барабана. Технический результат от использования изобретения состоит в том, что оно позволяет обеспечить стабильную производительность и наджность сушильного барабана, а также обеспечить непрерывную подачу каменных материалов в сушильный барабан. Сущность изобретения заключается в следующем. Предложен сушильный барабан асфальтосмесительной установки, содержащий поворотный корпус, размещнное на одном его торце загрузочное приспособление с примным бункером и лотком, охватывающую лоток дымовую коробку, расположенную на противоположном торце корпуса разгрузочную коробку и топочное приспособление,загрузочное приспособление снабжено размещнным над лотком и сопряжнным с ним заглушенным патрубком, при этом патрубок установлен горизонтально и содержит лопастной вал, снабжнный червячным колесом и червяком,находящимся с ним в зацеплении, причм на торцовой стенке поворотного корпуса установлена ведущая шестерня, которая находится в зацеплении с ведомой шестерней зубчатой передачи и червяком. Сущность изобретения поясняется чертежом, где на фиг. 1 показан общий вид сушильного барабана. Сушильный барабан содержит поворотный корпус 1, примыкающие к нему с торцов разгрузочную коробку 2 и дымовую коробку 3 с загрузочным приспособлением 4, а также топочное приспособление 5, соединнное с разгрузочной коробкой 2. Загрузочное приспособление 4 снабжено заглушенным патрубком 6, к которому примыкает примный бункер 7, к нижней части заглушенного патрубка 6 примыкает лоток 8, а сам заглушнный патрубок 6 содержит лопастной вал 9,снабжнный червячным колесом 10 с червяком 11. При этом червяк 11 соединн с ведомой шестерней 12, а ведущая шестерня 13 установлена на торцовой стенке поворотного корпуса 1. Сушильный барабан работает следующим образом. Исходные материалы поступают в примный бункер 7, загрузочное приспособление 4, а затем заглушенный патрубок 6, где попадают на лопастной вал 9. При вращении поворотного корпуса 1 и ведущей шестерни 13 крутящий момент передатся ведомой шестерне 12, червяку 11,червячному колесу 10 и лопастному валу 9, который подат исходные материалы в лоток 8. Для создания в сушильном барабане высокой температуры используется топочное приспособление 5, для удаления дымовых газов из сушильного барабана используется дымовая коробка 3, а для удаления нагретых материалов из сушильного барабана применяется разгрузочная коробка 2. Таким образом, при работе сушильного барабана лопастной вал непрерывно подат исходные материалы в лоток, что позволяет повысить наджность и производительность сушильного 22520 барабана при использовании каменных материалов,в том числе и содержащих плоские фракции. ФОРМУЛА ИЗОБРЕТЕНИЯ Сушильный барабан асфальтосмесительной установки, содержащий поворотный корпус,размещнное на одном его торце загрузочное приспособление с примным бункером и лотком,охватывающую лоток дымовую коробку,расположенную на противоположном торце корпуса разгрузочную коробку и топочное приспособление,загрузочное приспособление снабжено размещнным над лотком и сопряжнным с ним заглушенным патрубком, отличающийся тем, что заглушенный патрубок установлен горизонтально и содержит лопастной вал, снабжнный червячным колесом и червяком, находящимся с ним в зацеплении, на торцовой стенке поворотного корпуса установлена ведущая шестерня, которая находится в зацеплении с ведомой шестерней зубчатой передачи и червяком.
