Установка для получения биогаза

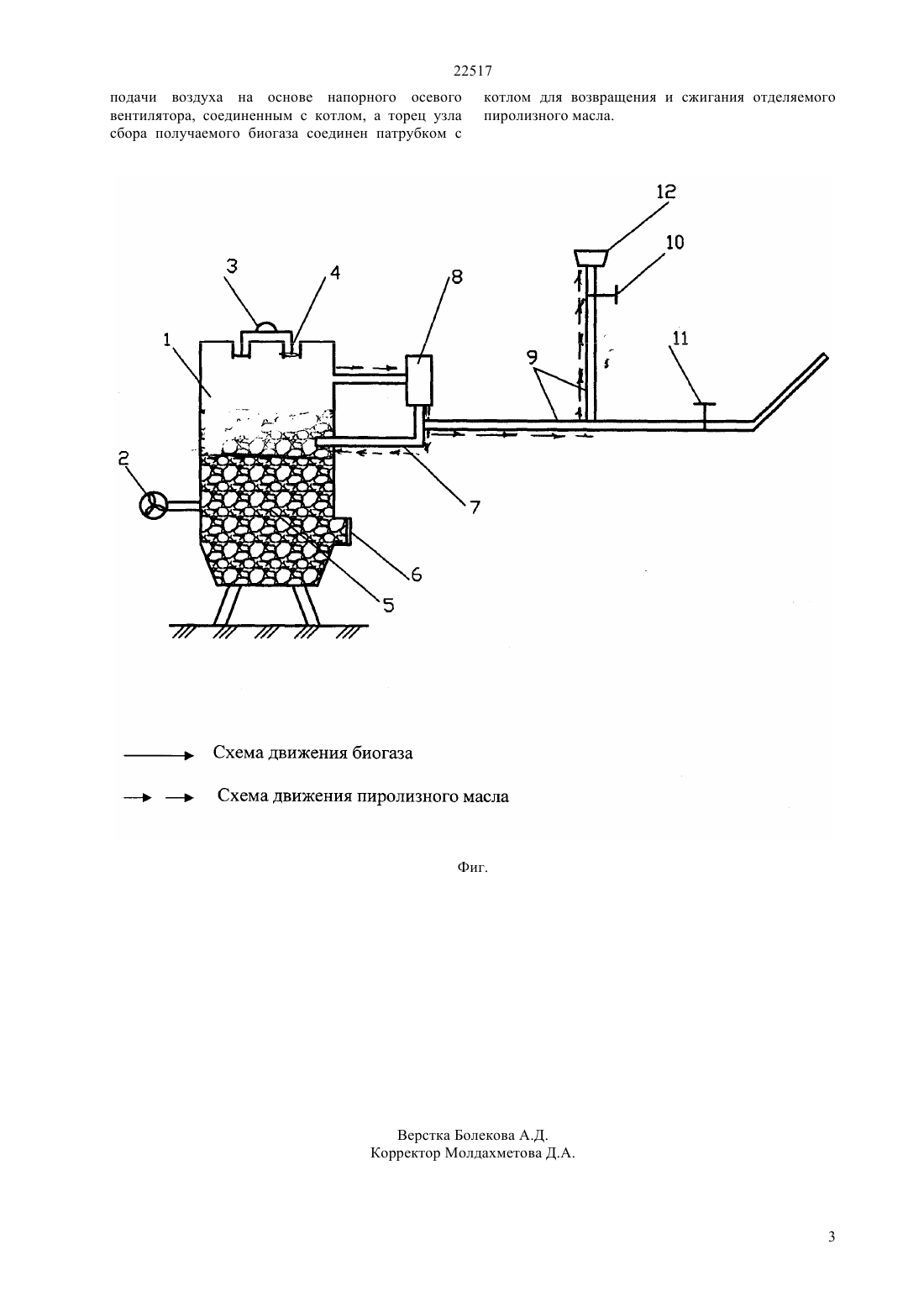

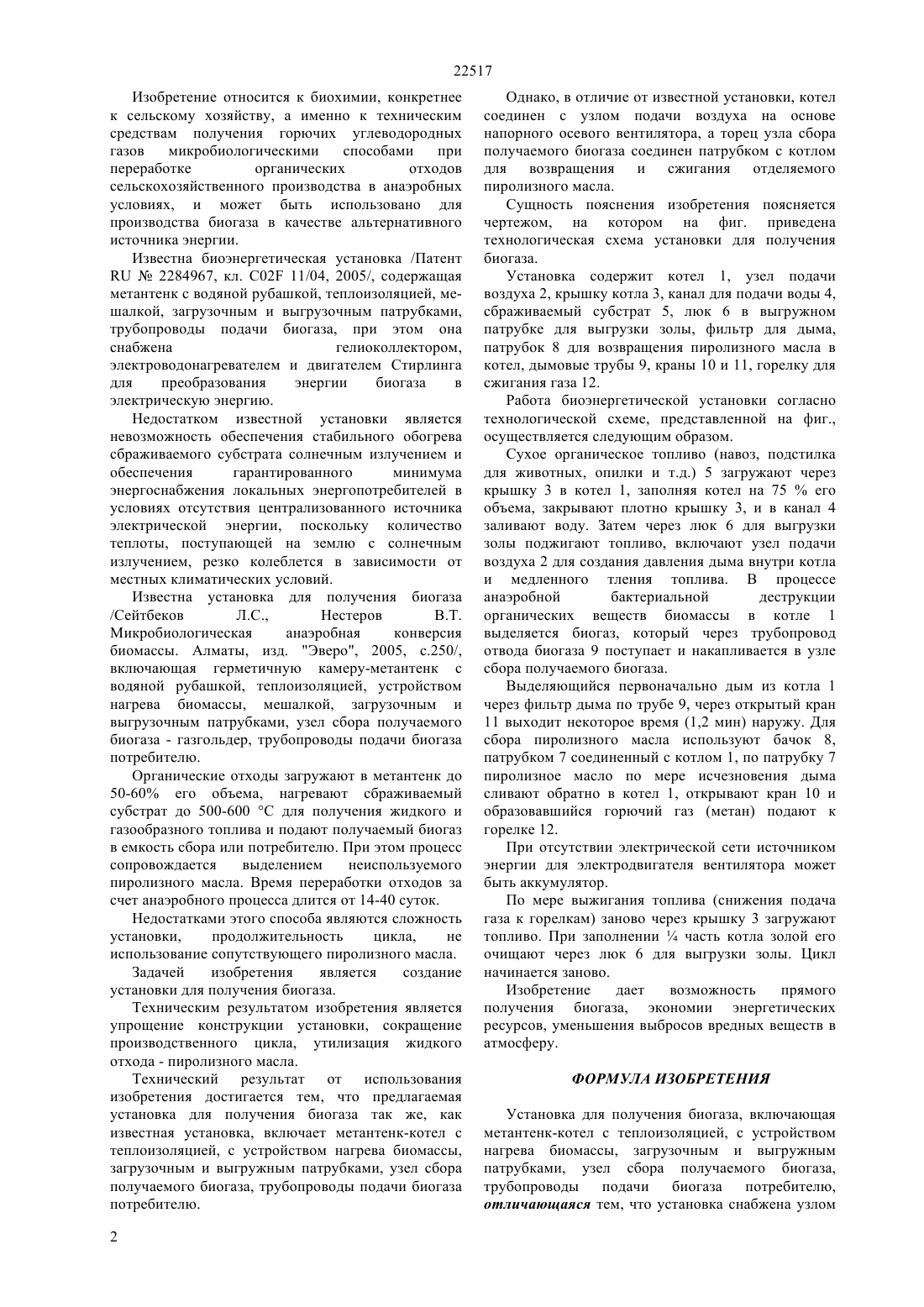

(2009.01), 01 3/02 (2009.01), 12 1/107 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ условиях, и может быть использовано для производства биогаза в качестве альтернативного источника энергии. Техническим результатом изобретения является упрощение конструкции установки, сокращение производственного цикла, утилизация жидкого отхода - пиролизного масла. Предложена установка для получения биогаза,включающая метантенк-котел с теплоизоляцией, с устройством нагрева биомассы, загрузочным и выгружным патрубками, узел сбора получаемого биогаза,трубопроводы подачи биогаза потребителю, при этом установка снабжена узлом подачи воздуха на основе напорного осевого вентилятора, соединенным с котлом, а торец узла сбора получаемого биогаза соединен патрубком с котлом для возвращения и сжигания отделяемого пиролизного масла.(76) Баймиров Мергенгали Ергалиевич Чердабаев Магауия Тажигараевич Орекешев Серик Сарсенович Дюсекенова Сауле Рафаэловна Джаманбаева Гульсара Танбаевна(56) Сейтбеков Л.С.,Нестеров В.Т. Микробиологическая анаэробная конверсия биомассы. - Алматы Эверо, 2005, с.250(54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ БИОГАЗА(57) Изобретение относится к биохимии,конкретнее к сельскому хозяйству, а именно к техническим средствам получения горючих углеводородных газов микробиологическими способами при переработке органических отходов сельскохозяйственного производства в анаэробных 22517 Изобретение относится к биохимии, конкретнее к сельскому хозяйству, а именно к техническим средствам получения горючих углеводородных газов микробиологическими способами при переработке органических отходов сельскохозяйственного производства в анаэробных условиях, и может быть использовано для производства биогаза в качестве альтернативного источника энергии. Известна биоэнергетическая установка /Патент 2284967, кл. С 02 11/04, 2005/, содержащая метантенк с водяной рубашкой, теплоизоляцией, мешалкой, загрузочным и выгрузочным патрубками,трубопроводы подачи биогаза, при этом она снабжена гелиоколлектором,электроводонагревателем и двигателем Стирлинга для преобразования энергии биогаза в электрическую энергию. Недостатком известной установки является невозможность обеспечения стабильного обогрева сбраживаемого субстрата солнечным излучением и обеспечения гарантированного минимума энергоснабжения локальных энергопотребителей в условиях отсутствия централизованного источника электрической энергии, поскольку количество теплоты, поступающей на землю с солнечным излучением, резко колеблется в зависимости от местных климатических условий. Известна установка для получения биогаза/Сейтбеков Л.С.,Нестеров В.Т. Микробиологическая анаэробная конверсия биомассы. Алматы, изд. Эверо, 2005, с.250/,включающая герметичную камеру-метантенк с водяной рубашкой, теплоизоляцией, устройством нагрева биомассы, мешалкой, загрузочным и выгрузочным патрубками, узел сбора получаемого биогаза - газгольдер, трубопроводы подачи биогаза потребителю. Органические отходы загружают в метантенк до 50-60 его объема, нагревают сбраживаемый субстрат до 500-600 С для получения жидкого и газообразного топлива и подают получаемый биогаз в емкость сбора или потребителю. При этом процесс сопровождается выделением неиспользуемого пиролизного масла. Время переработки отходов за счет анаэробного процесса длится от 14-40 суток. Недостатками этого способа являются сложность установки,продолжительность цикла,не использование сопутствующего пиролизного масла. Задачей изобретения является создание установки для получения биогаза. Техническим результатом изобретения является упрощение конструкции установки, сокращение производственного цикла, утилизация жидкого отхода - пиролизного масла. Технический результат от использования изобретения достигается тем, что предлагаемая установка для получения биогаза так же, как известная установка, включает метантенк-котел с теплоизоляцией, с устройством нагрева биомассы,загрузочным и выгружным патрубками, узел сбора получаемого биогаза, трубопроводы подачи биогаза потребителю. 2 Однако, в отличие от известной установки, котел соединен с узлом подачи воздуха на основе напорного осевого вентилятора, а торец узла сбора получаемого биогаза соединен патрубком с котлом для возвращения и сжигания отделяемого пиролизного масла. Сущность пояснения изобретения поясняется чертежом, на котором на фиг. приведена технологическая схема установки для получения биогаза. Установка содержит котел 1, узел подачи воздуха 2, крышку котла 3, канал для подачи воды 4,сбраживаемый субстрат 5, люк 6 в выгружном патрубке для выгрузки золы, фильтр для дыма,патрубок 8 для возвращения пиролизного масла в котел, дымовые трубы 9, краны 10 и 11, горелку для сжигания газа 12. Работа биоэнергетической установки согласно технологической схеме, представленной на фиг.,осуществляется следующим образом. Сухое органическое топливо (навоз, подстилка для животных, опилки и т.д.) 5 загружают через крышку 3 в котел 1, заполняя котел на 75 его объема, закрывают плотно крышку 3, и в канал 4 заливают воду. Затем через люк 6 для выгрузки золы поджигают топливо, включают узел подачи воздуха 2 для создания давления дыма внутри котла и медленного тления топлива. В процессе анаэробной бактериальной деструкции органических веществ биомассы в котле 1 выделяется биогаз, который через трубопровод отвода биогаза 9 поступает и накапливается в узле сбора получаемого биогаза. Выделяющийся первоначально дым из котла 1 через фильтр дыма по трубе 9, через открытый кран 11 выходит некоторое время (1,2 мин) наружу. Для сбора пиролизного масла используют бачок 8,патрубком 7 соединенный с котлом 1, по патрубку 7 пиролизное масло по мере исчезновения дыма сливают обратно в котел 1, открывают кран 10 и образовавшийся горючий газ (метан) подают к горелке 12. При отсутствии электрической сети источником энергии для электродвигателя вентилятора может быть аккумулятор. По мере выжигания топлива (снижения подача газа к горелкам) заново через крышку 3 загружают топливо. При заполнениичасть котла золой его очищают через люк 6 для выгрузки золы. Цикл начинается заново. Изобретение дает возможность прямого получения биогаза, экономии энергетических ресурсов, уменьшения выбросов вредных веществ в атмосферу. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для получения биогаза, включающая метантенк-котел с теплоизоляцией, с устройством нагрева биомассы, загрузочным и выгружным патрубками, узел сбора получаемого биогаза,трубопроводы подачи биогаза потребителю,отличающаяся тем, что установка снабжена узлом 22517 подачи воздуха на основе напорного осевого вентилятора, соединенным с котлом, а торец узла сбора получаемого биогаза соединен патрубком с котлом для возвращения и сжигания отделяемого пиролизного масла.
