Способ изготовления кирпича

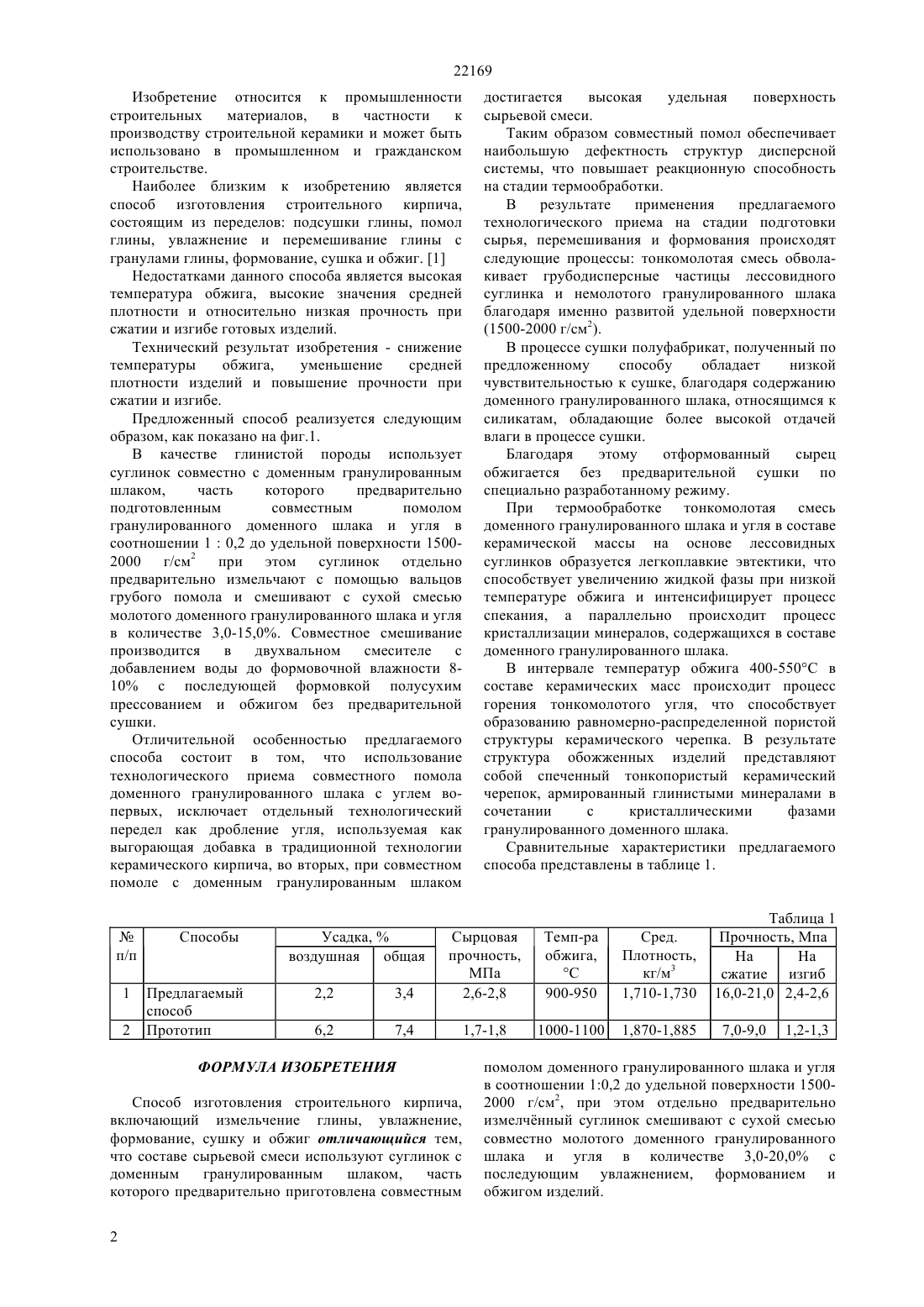

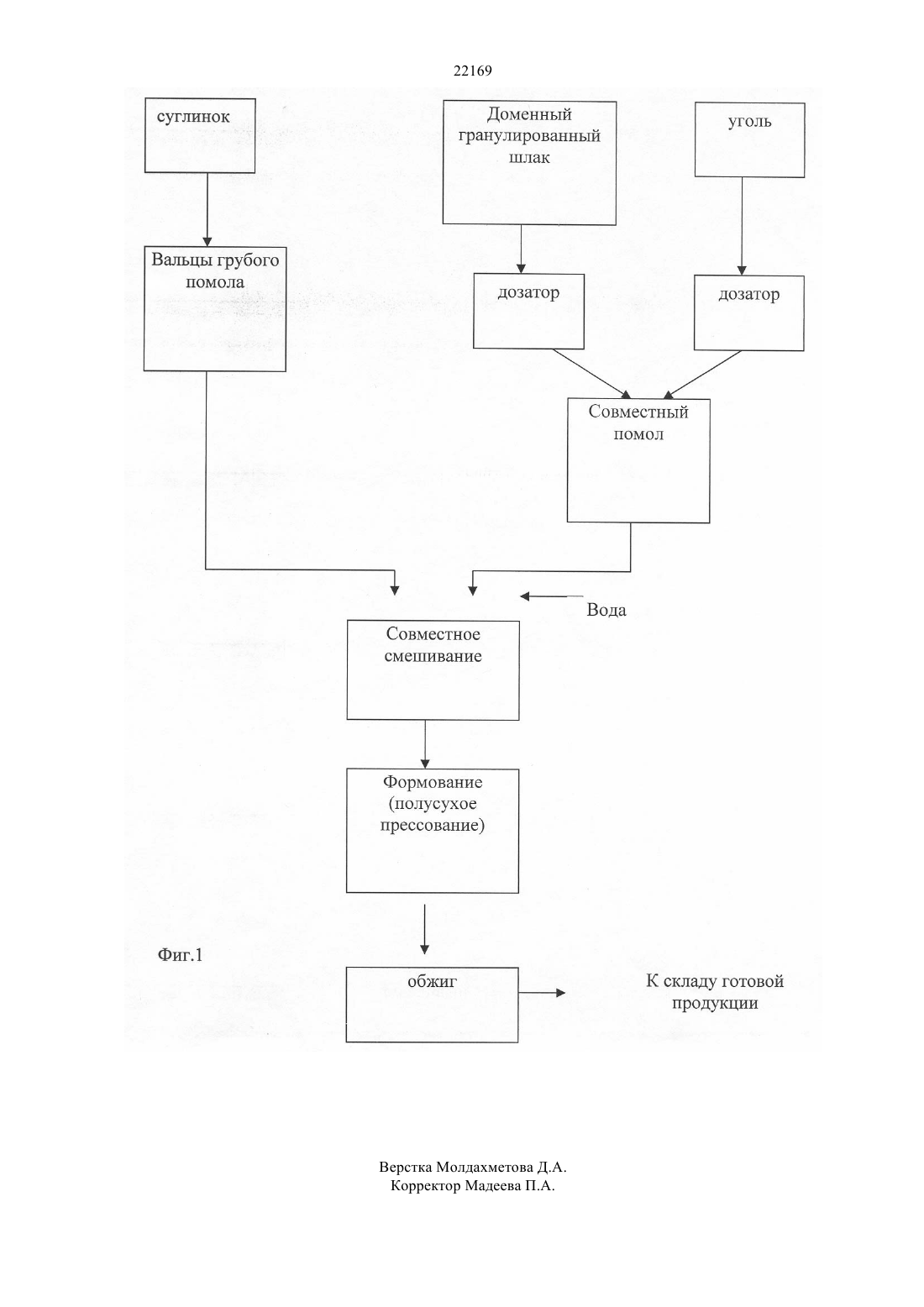

(51) С 04 В 33/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производству строительной керамики и может быть использовано в промышленном и гражданском строительстве. Способ изготовления строительного кирпича,включающей измельчение глины, увлажнение,формование, сушку и обжиг отличающиеся тем, что в составе сырьевой смеси использует суглинок совместно с доменным гранулированным шлаком,часть которого предварительно приготовлена совместным помолом доменного гранулированного шлака и угля в соотношении 10,2 до удельной поверхности 1500-2000 г/см 2. При этом отдельно предварительно измельченный суглинок смешивают с сухой смесью совместно молотого доменного гранулированного шлака и угля в количестве 3,020,0 с последующим увлажнением, формованием и обжигом изделий.(72) Монтаев Сарсенбек Алиакбарович Нариков Канат Амангельдиевич Адилова Нургуль Болатовна Шакешев Бекболат Темиржанович Монтаева Нургуль Сарсенбековна Монтаева Айнур Сарсенбековна(73) Республиканское Государственное казенное предприятие Западно-Казахстанский аграрнотехнический университет им. Жангир хана Министерства образования и науки Республики Казахстан 22169 Изобретение относится к промышленности строительных материалов,в частности к производству строительной керамики и может быть использовано в промышленном и гражданском строительстве. Наиболее близким к изобретению является способ изготовления строительного кирпича,состоящим из переделов подсушки глины, помол глины, увлажнение и перемешивание глины с гранулами глины, формование, сушка и обжиг. 1 Недостатками данного способа является высокая температура обжига, высокие значения средней плотности и относительно низкая прочность при сжатии и изгибе готовых изделий. Технический результат изобретения - снижение температуры обжига,уменьшение средней плотности изделий и повышение прочности при сжатии и изгибе. Предложенный способ реализуется следующим образом, как показано на фиг.1. В качестве глинистой породы использует суглинок совместно с доменным гранулированным шлаком,часть которого предварительно подготовленным совместным помолом гранулированного доменного шлака и угля в соотношении 10,2 до удельной поверхности 15002000 г/см 2 при этом суглинок отдельно предварительно измельчают с помощью вальцов грубого помола и смешивают с сухой смесью молотого доменного гранулированного шлака и угля в количестве 3,0-15,0. Совместное смешивание производится в двухвальном смесителе с добавлением воды до формовочной влажности 810 с последующей формовкой полусухим прессованием и обжигом без предварительной сушки. Отличительной особенностью предлагаемого способа состоит в том, что использование технологического приема совместного помола доменного гранулированного шлака с углем вопервых, исключает отдельный технологический передел как дробление угля, используемая как выгорающая добавка в традиционной технологии керамического кирпича, во вторых, при совместном помоле с доменным гранулированным шлаком Способы Предлагаемый способ Прототип ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления строительного кирпича,включающий измельчение глины, увлажнение,формование, сушку и обжиг отличающийся тем,что составе сырьевой смеси используют суглинок с доменным гранулированным шлаком,часть которого предварительно приготовлена совместным 2 достигается высокая удельная поверхность сырьевой смеси. Таким образом совместный помол обеспечивает наибольшую дефектность структур дисперсной системы, что повышает реакционную способность на стадии термообработки. В результате применения предлагаемого технологического приема на стадии подготовки сырья, перемешивания и формования происходят следующие процессы тонкомолотая смесь обволакивает грубодисперсные частицы лессовидного суглинка и немолотого гранулированного шлака благодаря именно развитой удельной поверхности(1500-2000 г/см 2). В процессе сушки полуфабрикат, полученный по предложенному способу обладает низкой чувствительностью к сушке, благодаря содержанию доменного гранулированного шлака, относящимся к силикатам, обладающие более высокой отдачей влаги в процессе сушки. Благодаря этому отформованный сырец обжигается без предварительной сушки по специально разработанному режиму. При термообработке тонкомолотая смесь доменного гранулированного шлака и угля в составе керамической массы на основе лессовидных суглинков образуется легкоплавкие эвтектики, что способствует увеличению жидкой фазы при низкой температуре обжига и интенсифицирует процесс спекания, а параллельно происходит процесс кристаллизации минералов, содержащихся в составе доменного гранулированного шлака. В интервале температур обжига 400-550 С в составе керамических масс происходит процесс горения тонкомолотого угля, что способствует образованию равномерно-распределенной пористой структуры керамического черепка. В результате структура обожженных изделий представляют собой спеченный тонкопористый керамический черепок, армированный глинистыми минералами в сочетании с кристаллическими фазами гранулированного доменного шлака. Сравнительные характеристики предлагаемого способа представлены в таблице 1. Таблица 1 Прочность, Мпа На На сжатие изгиб 16,0-21,0 2,4-2,6 7,0-9,0 помолом доменного гранулированного шлака и угля в соотношении 10,2 до удельной поверхности 15002000 г/см 2, при этом отдельно предварительно измелчнный суглинок смешивают с сухой смесью совместно молотого доменного гранулированного шлака и угля в количестве 3,0-20,0 с последующим увлажнением, формованием и обжигом изделий.
