Отрывник шпуровой гидравлический (ОШГ)

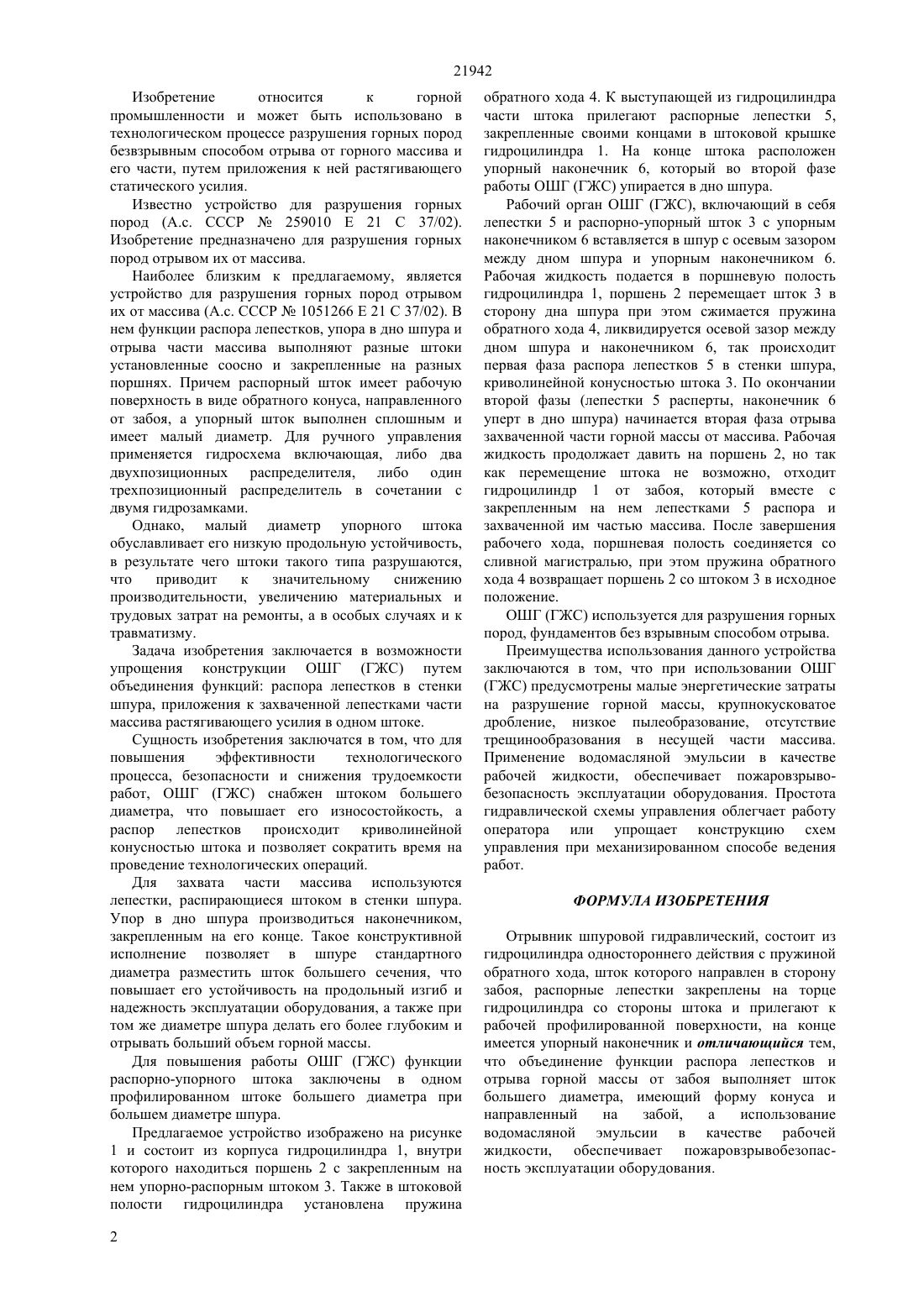

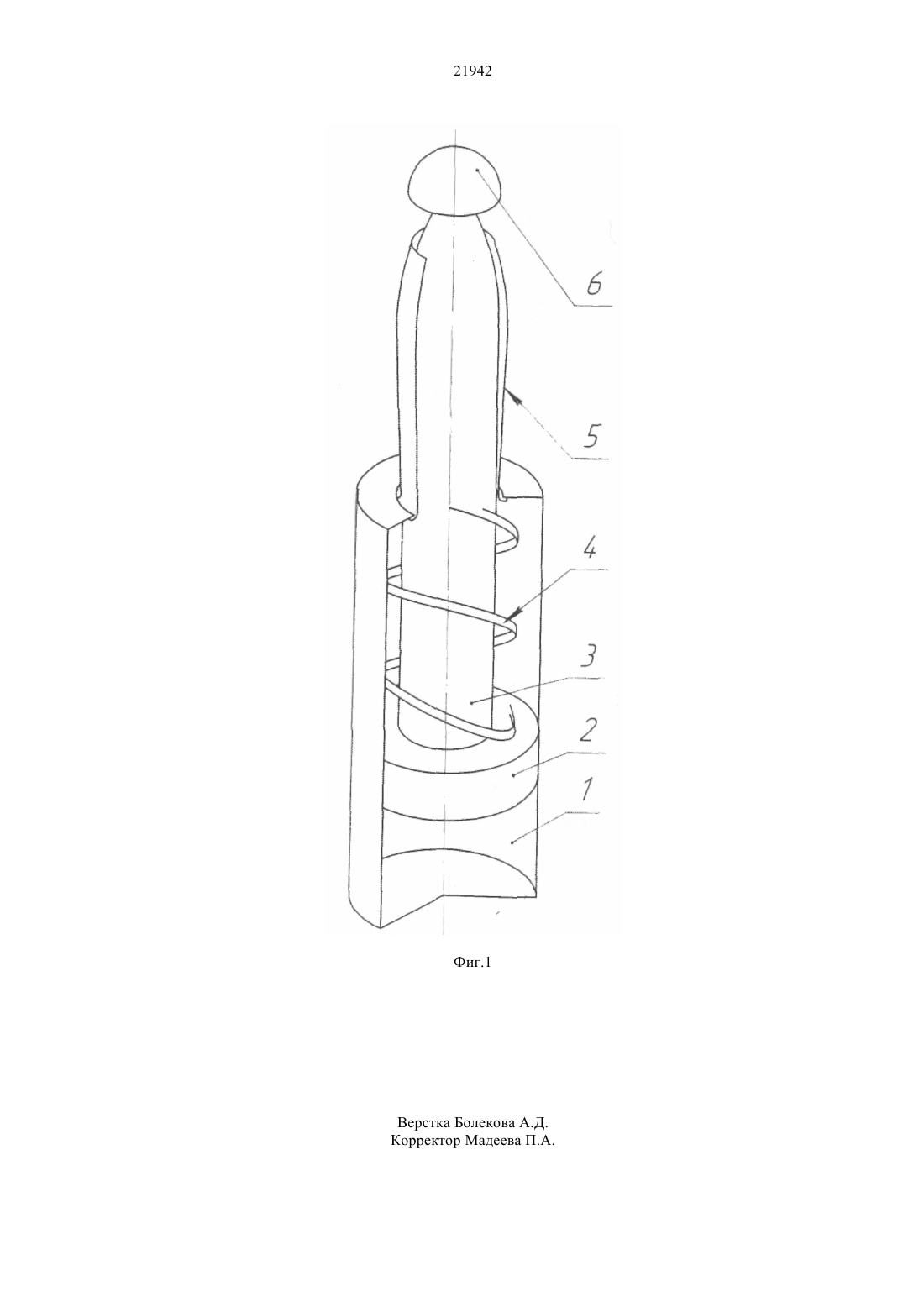

(51) Е 21 С 37/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Комлева Евгения Владимировна Харьковский Виктор Сергеевич Балабас Анна Юрьевна Летучий Павел Сергеевич(54) ОТРЫВНИК ШПУРОВОЙ ГИДРАВЛИЧЕСКИЙ (ОШГ)(57) Изобретение относится к горной промышленности и может быть использовано в технологическом процессе разрушения горных пород безвзрывным способом отрыва от горного массива и его части, путем приложения к ней растягивающего статического усилия. Задача изобретения заключается в возможности упрощения конструкции ОШГ (ГЖС) путем объединения функций распора лепестков в стенки шпура, приложения к захваченной части массива растягивающего усилия в одном штоке. Сущность изобретения заключатся в том, что для повышения эффективности технологического процесса, безопасности и снижения трудоемкости работ, ОШГ (ГЖС) снабжен штоком большего диаметра, что повышает его износостойкость, а распор лепестков происходит криволинейной конусностью штока и позволяет сократить время на проведение технологических операций. Отрывник шпуровой гидравлический(гидравликалы жыртылмалы сапа), состоит из гидроцилиндра одностороннего действия с пружиной обратного хода, шток которого направлен в сторону забоя, распорные лепестки закреплены на торце гидроцилиндра со стороны штока и прилегают к рабочей профилированной поверхности. Шток выполняет функции и распора лепестков в стенки шпура и передачи отрывающего захваченную часть массива усилия на дно шпура, в результате шток имеет две фазы движения распор и отрыв. Для захвата части массива используются лепестки, распирающиеся штоком в стенки шпура. Упор в дно шпура производиться наконечником,закрепленным на его конце. Такое конструктивной исполнение позволяет в шпуре стандартного диаметра разместить шток большего сечения, что повышает его устойчивость на продольный изгиб и надежность эксплуатации оборудования, а также при том же диаметре шпура делать его более глубоким и отрывать больший объем горной массы. С целью повышения надежности и безопасности эксплуатируемого оборудования, в качестве рабочей жидкости применяется водомасляная эмульсия,которая пожаровзрывобезопасна. 21942 Изобретение относится к горной промышленности и может быть использовано в технологическом процессе разрушения горных пород безвзрывным способом отрыва от горного массива и его части, путем приложения к ней растягивающего статического усилия. Известно устройство для разрушения горных пород (А.с. СССР 259010 Е 21 С 37/02). Изобретение предназначено для разрушения горных пород отрывом их от массива. Наиболее близким к предлагаемому, является устройство для разрушения горных пород отрывом их от массива (А.с. СССР 1051266 Е 21 С 37/02). В нем функции распора лепестков, упора в дно шпура и отрыва части массива выполняют разные штоки установленные соосно и закрепленные на разных поршнях. Причем распорный шток имеет рабочую поверхность в виде обратного конуса, направленного от забоя, а упорный шток выполнен сплошным и имеет малый диаметр. Для ручного управления применяется гидросхема включающая, либо два двухпозиционных распределителя, либо один трехпозиционный распределитель в сочетании с двумя гидрозамками. Однако, малый диаметр упорного штока обуславливает его низкую продольную устойчивость,в результате чего штоки такого типа разрушаются,что приводит к значительному снижению производительности, увеличению материальных и трудовых затрат на ремонты, а в особых случаях и к травматизму. Задача изобретения заключается в возможности упрощения конструкции ОШГ (ГЖС) путем объединения функций распора лепестков в стенки шпура, приложения к захваченной лепестками части массива растягивающего усилия в одном штоке. Сущность изобретения заключатся в том, что для повышения эффективности технологического процесса, безопасности и снижения трудоемкости работ, ОШГ (ГЖС) снабжен штоком большего диаметра, что повышает его износостойкость, а распор лепестков происходит криволинейной конусностью штока и позволяет сократить время на проведение технологических операций. Для захвата части массива используются лепестки, распирающиеся штоком в стенки шпура. Упор в дно шпура производиться наконечником,закрепленным на его конце. Такое конструктивной исполнение позволяет в шпуре стандартного диаметра разместить шток большего сечения, что повышает его устойчивость на продольный изгиб и надежность эксплуатации оборудования, а также при том же диаметре шпура делать его более глубоким и отрывать больший объем горной массы. Для повышения работы ОШГ (ГЖС) функции распорно-упорного штока заключены в одном профилированном штоке большего диаметра при большем диаметре шпура. Предлагаемое устройство изображено на рисунке 1 и состоит из корпуса гидроцилиндра 1, внутри которого находиться поршень 2 с закрепленным на нем упорно-распорным штоком 3. Также в штоковой полости гидроцилиндра установлена пружина 2 обратного хода 4. К выступающей из гидроцилиндра части штока прилегают распорные лепестки 5,закрепленные своими концами в штоковой крышке гидроцилиндра 1. На конце штока расположен упорный наконечник 6, который во второй фазе работы ОШГ (ГЖС) упирается в дно шпура. Рабочий орган ОШГ (ГЖС), включающий в себя лепестки 5 и распорно-упорный шток 3 с упорным наконечником 6 вставляется в шпур с осевым зазором между дном шпура и упорным наконечником 6. Рабочая жидкость подается в поршневую полость гидроцилиндра 1, поршень 2 перемещает шток 3 в сторону дна шпура при этом сжимается пружина обратного хода 4, ликвидируется осевой зазор между дном шпура и наконечником 6, так происходит первая фаза распора лепестков 5 в стенки шпура,криволинейной конусностью штока 3. По окончании второй фазы (лепестки 5 расперты, наконечник 6 уперт в дно шпура) начинается вторая фаза отрыва захваченной части горной массы от массива. Рабочая жидкость продолжает давить на поршень 2, но так как перемещение штока не возможно, отходит гидроцилиндр 1 от забоя, который вместе с закрепленным на нем лепестками 5 распора и захваченной им частью массива. После завершения рабочего хода, поршневая полость соединяется со сливной магистралью, при этом пружина обратного хода 4 возвращает поршень 2 со штоком 3 в исходное положение. ОШГ (ГЖС) используется для разрушения горных пород, фундаментов без взрывным способом отрыва. Преимущества использования данного устройства заключаются в том, что при использовании ОШГ(ГЖС) предусмотрены малые энергетические затраты на разрушение горной массы, крупнокусковатое дробление, низкое пылеобразование, отсутствие трещинообразования в несущей части массива. Применение водомасляной эмульсии в качестве рабочей жидкости, обеспечивает пожаровзрывобезопасность эксплуатации оборудования. Простота гидравлической схемы управления облегчает работу оператора или упрощает конструкцию схем управления при механизированном способе ведения работ. ФОРМУЛА ИЗОБРЕТЕНИЯ Отрывник шпуровой гидравлический, состоит из гидроцилиндра одностороннего действия с пружиной обратного хода, шток которого направлен в сторону забоя, распорные лепестки закреплены на торце гидроцилиндра со стороны штока и прилегают к рабочей профилированной поверхности, на конце имеется упорный наконечник и отличающийся тем,что объединение функции распора лепестков и отрыва горной массы от забоя выполняет шток большего диаметра, имеющий форму конуса и направленный на забой,а использование водомасляной эмульсии в качестве рабочей жидкости, обеспечивает пожаровзрывобезопасность эксплуатации оборудования.
