Устройство для коррекции варусно-вальгусной деформации в коленном суставе

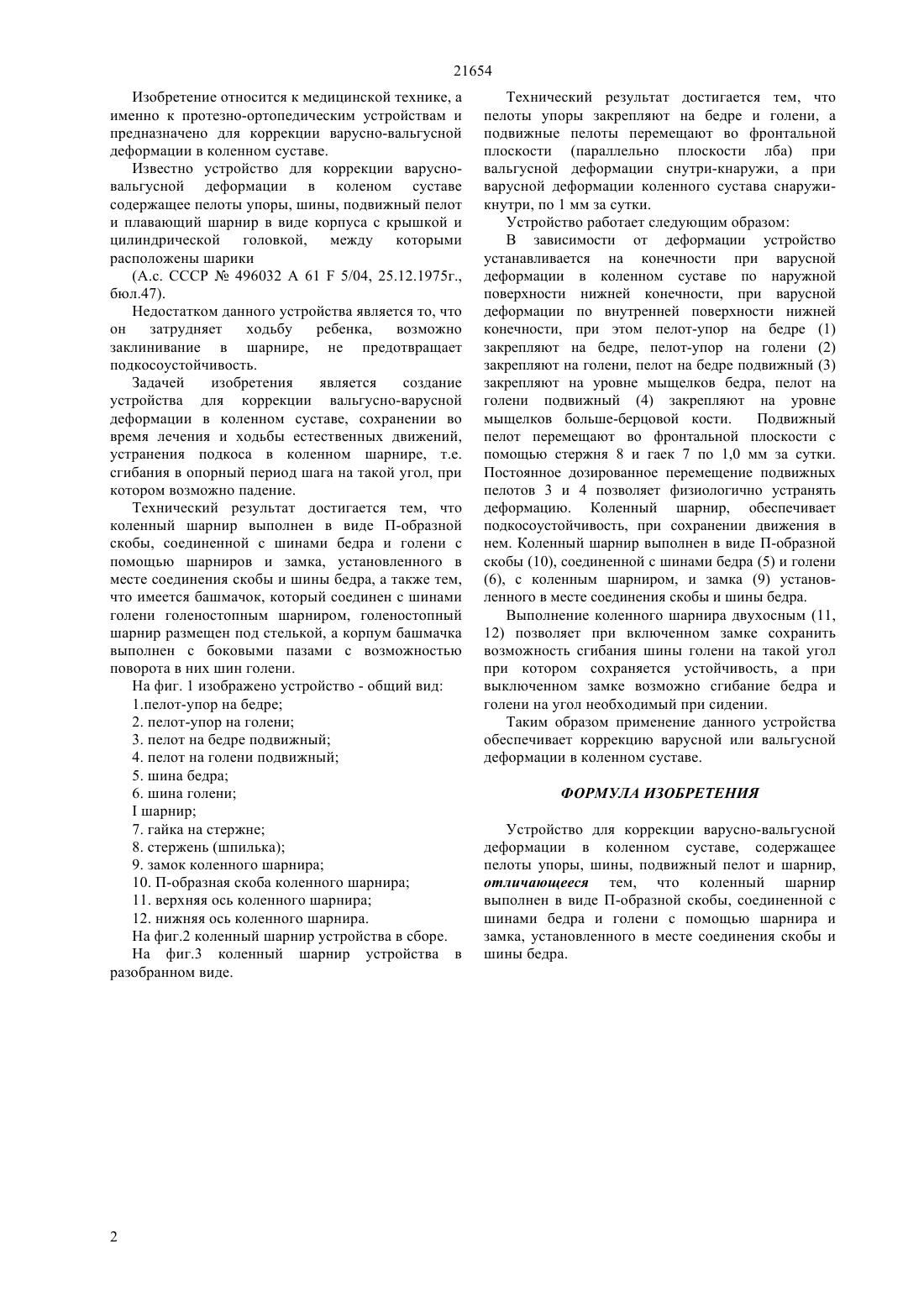

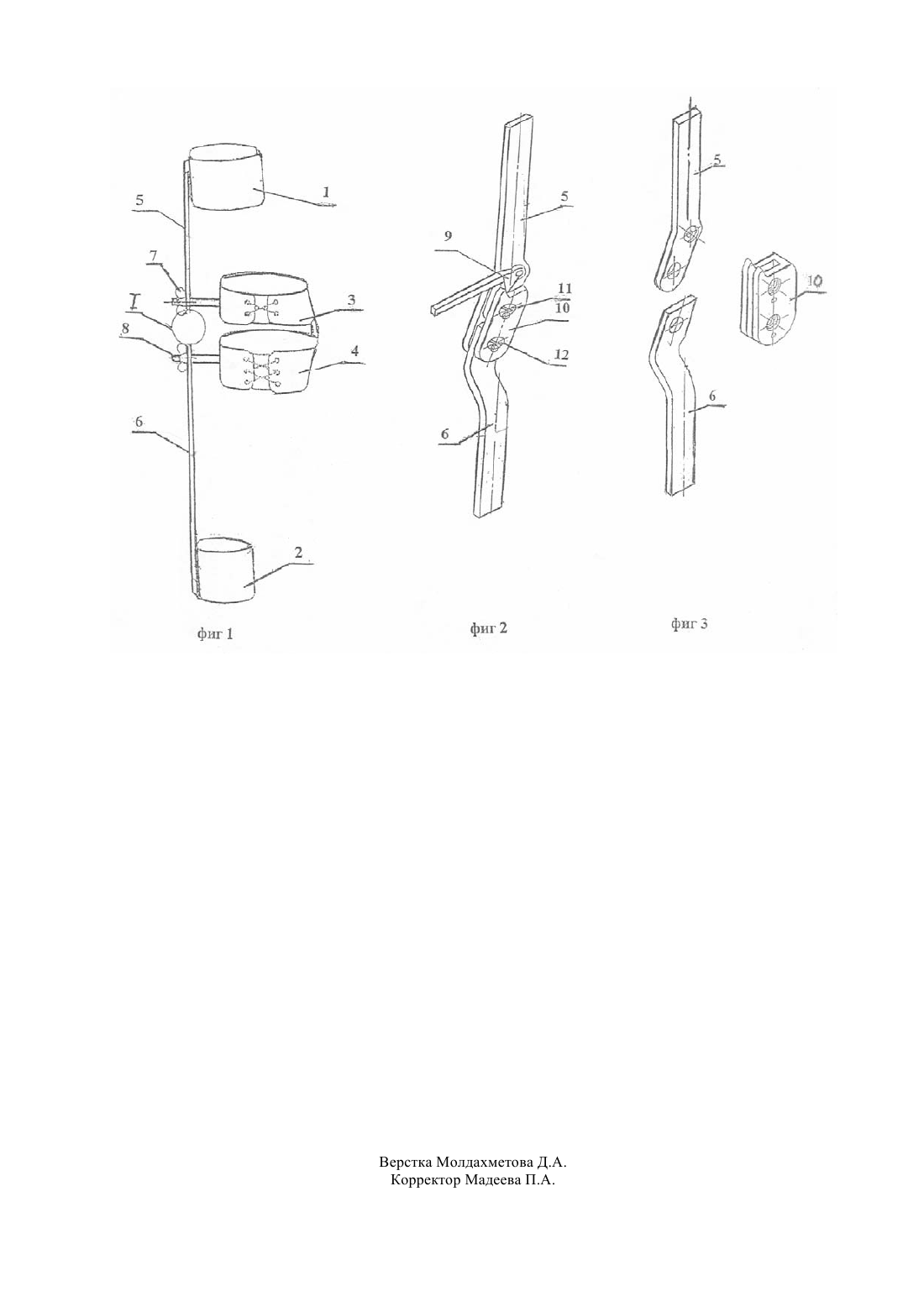

(51) 61 5/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройствам и предназначено для коррекции варусно-вальгусной деформации в коленном суставе. Устройство для коррекции варусно-вальгусной деформации в коленном суставе, содержащее пелоты упоры, шины, подвижные пелоты и шарнир,отличающееся тем, что коленный шарнир выполнен в виде П-образной скобы, соединенной с шинами бедра и голени с помощью шарнира и замка, установленного в месте соединения скобы и шины бедра. Устройство обеспечивает во время лечения и ходьбы естественные движения и подкосоустойчивость.(72) Ергалиев Омаргали Айткалиевич Муканов Бейбит Муктарбекович Харченко Виталий Кириллович(73) Харченко Виталий Кириллович , Ергалиев Омаргали Айткалиевич(54) УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ ВАРУСНО-ВАЛЬГУСНОЙ ДЕФОРМАЦИИ В КОЛЕННОМ СУСТАВЕ 21654 Изобретение относится к медицинской технике, а именно к протезно-ортопедическим устройствам и предназначено для коррекции варусно-вальгусной деформации в коленном суставе. Известно устройство для коррекции варусновальгусной деформации в коленом суставе содержащее пелоты упоры, шины, подвижный пелот и плавающий шарнир в виде корпуса с крышкой и цилиндрической головкой, между которыми расположены шарики(А.с. СССР 496032 А 615/04, 25.12.1975 г.,бюл.47). Недостатком данного устройства является то, что он затрудняет ходьбу ребенка,возможно заклинивание в шарнире, не предотвращает подкосоустойчивость. Задачей изобретения является создание устройства для коррекции вальгусно-варусной деформации в коленном суставе, сохранении во время лечения и ходьбы естественных движений,устранения подкоса в коленном шарнире, т.е. сгибания в опорный период шага на такой угол, при котором возможно падение. Технический результат достигается тем, что коленный шарнир выполнен в виде П-образной скобы, соединенной с шинами бедра и голени с помощью шарниров и замка, установленного в месте соединения скобы и шины бедра, а также тем,что имеется башмачок, который соединен с шинами голени голеностопным шарниром, голеностопный шарнир размещен под стелькой, а корпум башмачка выполнен с боковыми пазами с возможностью поворота в них шин голени. На фиг. 1 изображено устройство - общий вид 1.пелот-упор на бедре 2. пелот-упор на голени 3. пелот на бедре подвижный 4. пелот на голени подвижный 5. шина бедра 6. шина голенишарнир 7. гайка на стержне 8. стержень (шпилька) 9. замок коленного шарнира 10. П-образная скоба коленного шарнира 11. верхняя ось коленного шарнира 12. нижняя ось коленного шарнира. На фиг.2 коленный шарнир устройства в сборе. На фиг.3 коленный шарнир устройства в разобранном виде. Технический результат достигается тем, что пелоты упоры закрепляют на бедре и голени, а подвижные пелоты перемещают во фронтальной плоскости (параллельно плоскости лба) при вальгусной деформации снутри-кнаружи, а при варусной деформации коленного сустава снаружикнутри, по 1 мм за сутки. Устройство работает следующим образом В зависимости от деформации устройство устанавливается на конечности при варусной деформации в коленном суставе по наружной поверхности нижней конечности, при варусной деформации по внутренней поверхности нижней конечности, при этом пелот-упор на бедре (1) закрепляют на бедре, пелот-упор на голени (2) закрепляют на голени, пелот на бедре подвижный (3) закрепляют на уровне мыщелков бедра, пелот на голени подвижный (4) закрепляют на уровне мыщелков больше-берцовой кости. Подвижный пелот перемещают во фронтальной плоскости с помощью стержня 8 и гаек 7 по 1,0 мм за сутки. Постоянное дозированное перемещение подвижных пелотов 3 и 4 позволяет физиологично устранять деформацию. Коленный шарнир, обеспечивает подкосоустойчивость, при сохранении движения в нем. Коленный шарнир выполнен в виде П-образной скобы (10), соединенной с шинами бедра (5) и голени(6), с коленным шарниром, и замка (9) установленного в месте соединения скобы и шины бедра. Выполнение коленного шарнира двухосным (11,12) позволяет при включенном замке сохранить возможность сгибания шины голени на такой угол при котором сохраняется устойчивость, а при выключенном замке возможно сгибание бедра и голени на угол необходимый при сидении. Таким образом применение данного устройства обеспечивает коррекцию варусной или вальгусной деформации в коленном суставе. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для коррекции варусно-вальгусной деформации в коленном суставе, содержащее пелоты упоры, шины, подвижный пелот и шарнир,отличающееся тем, что коленный шарнир выполнен в виде П-образной скобы, соединенной с шинами бедра и голени с помощью шарнира и замка, установленного в месте соединения скобы и шины бедра.
