Электромагнитный способ измерения напряжений в ферромагнитных изделиях

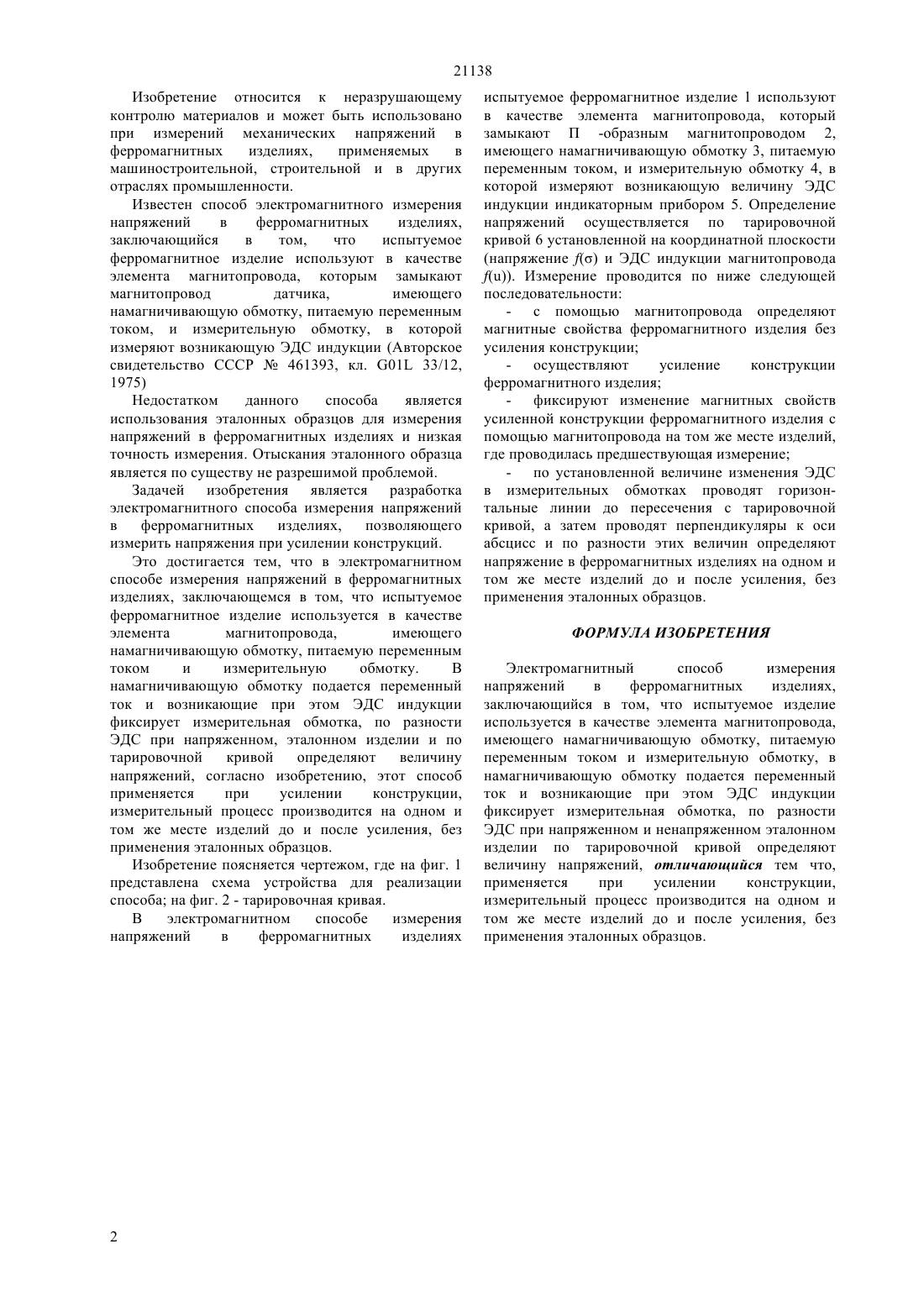

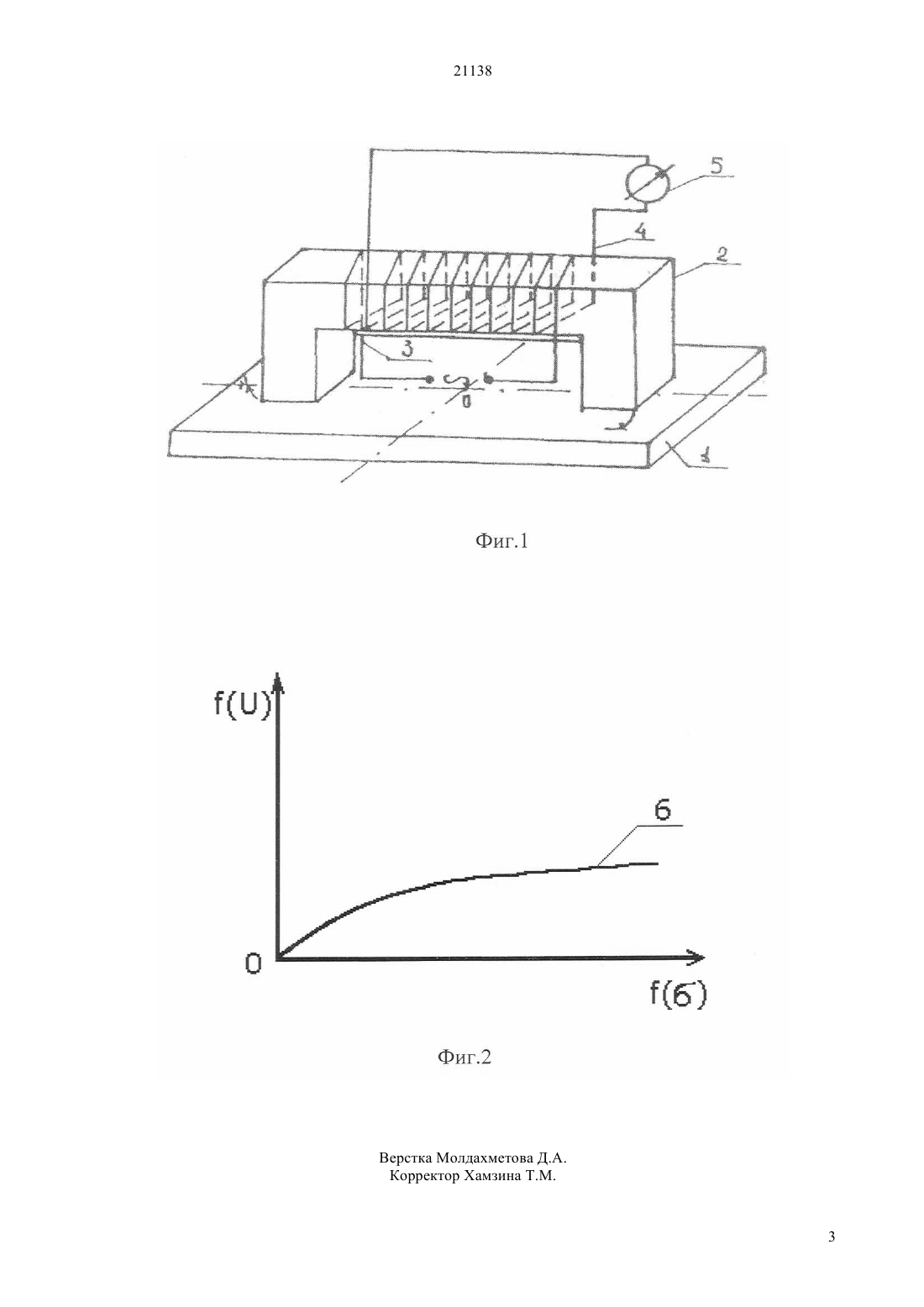

(51) 01 1/14 (2006.01) 01 33/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является разработка электромагнитного способа измерения напряжений в ферромагнитных изделиях,позволяющего измерить напряжения при усилении конструкций. В электромагнитном способе измерения напряжений в ферромагнитных изделиях,заключающемся в том, что испытуемое ферромагнитное изделие используется в качестве элемента магнитопровода,имеющего намагничивающую обмотку, питаемую переменным током и измерительную обмотку. В намагничивающую обмотку подается переменный ток и возникающие при этом ЭДС индукции фиксирует измерительная обмотка, по разности ЭДС при напряженном и ненапряженном изделии по тарировочной кривой определяют величину напряжений, согласно изобретению, этот способ применяется при усилении конструкции,измерительный процесс производится на одном и том же месте изделий до и после усиления, без применения эталонных образцов.(72) Алимбаев Базартай Алимбаевич Малибеков Алдаберген Кадырбекович Манапбаев Бауыржан Жарканбекович Джанузакова Раушан Джанатовна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ЭЛЕКТРОМАГНИТНЫЙ СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕНИЙ В ФЕРРОМАГНИТНЫХ ИЗДЕЛИЯХ(57) Изобретение относится к неразрушающему контролю материалов и может быть использовано при измерений механических напряжений в ферромагнитных изделиях,применяемых в машиностроительной, строительной и других отраслях промышленности. 21138 Изобретение относится к неразрушающему контролю материалов и может быть использовано при измерений механических напряжений в ферромагнитных изделиях,применяемых в машиностроительной, строительной и в других отраслях промышленности. Известен способ электромагнитного измерения напряжений в ферромагнитных изделиях,заключающийся в том,что испытуемое ферромагнитное изделие используют в качестве элемента магнитопровода, которым замыкают магнитопровод датчика,имеющего намагничивающую обмотку, питаемую переменным током, и измерительную обмотку, в которой измеряют возникающую ЭДС индукции (Авторское свидетельство СССР 461393, кл. 01 33/12,1975) Недостатком данного способа является использования эталонных образцов для измерения напряжений в ферромагнитных изделиях и низкая точность измерения. Отыскания эталонного образца является по существу не разрешимой проблемой. Задачей изобретения является разработка электромагнитного способа измерения напряжений в ферромагнитных изделиях,позволяющего измерить напряжения при усилении конструкций. Это достигается тем, что в электромагнитном способе измерения напряжений в ферромагнитных изделиях, заключающемся в том, что испытуемое ферромагнитное изделие используется в качестве элемента магнитопровода,имеющего намагничивающую обмотку, питаемую переменным током и измерительную обмотку. В намагничивающую обмотку подается переменный ток и возникающие при этом ЭДС индукции фиксирует измерительная обмотка, по разности ЭДС при напряженном, эталонном изделии и по тарировочной кривой определяют величину напряжений, согласно изобретению, этот способ применяется при усилении конструкции,измерительный процесс производится на одном и том же месте изделий до и после усиления, без применения эталонных образцов. Изобретение поясняется чертежом, где на фиг. 1 представлена схема устройства для реализации способа на фиг. 2 - тарировочная кривая. В электромагнитном способе измерения напряжений в ферромагнитных изделиях испытуемое ферромагнитное изделие 1 используют в качестве элемента магнитопровода, который замыкают П -образным магнитопроводом 2,имеющего намагничивающую обмотку 3, питаемую переменным током, и измерительную обмотку 4, в которой измеряют возникающую величину ЭДС индукции индикаторным прибором 5. Определение напряжений осуществляется по тарировочной кривой 6 установленной на координатной плоскости(. Измерение проводится по ниже следующей последовательности- с помощью магнитопровода определяют магнитные свойства ферромагнитного изделия без усиления конструкции- осуществляют усиление конструкции ферромагнитного изделия- фиксируют изменение магнитных свойств усиленной конструкции ферромагнитного изделия с помощью магнитопровода на том же месте изделий,где проводилась предшествующая измерение- по установленной величине изменения ЭДС в измерительных обмотках проводят горизонтальные линии до пересечения с тарировочной кривой, а затем проводят перпендикуляры к оси абсцисс и по разности этих величин определяют напряжение в ферромагнитных изделиях на одном и том же месте изделий до и после усиления, без применения эталонных образцов. ФОРМУЛА ИЗОБРЕТЕНИЯ Электромагнитный способ измерения напряжений в ферромагнитных изделиях,заключающийся в том, что испытуемое изделие используется в качестве элемента магнитопровода,имеющего намагничивающую обмотку, питаемую переменным током и измерительную обмотку, в намагничивающую обмотку подается переменный ток и возникающие при этом ЭДС индукции фиксирует измерительная обмотка, по разности ЭДС при напряженном и ненапряженном эталонном изделии по тарировочной кривой определяют величину напряжений, отличающийся тем что,применяется при усилении конструкции,измерительный процесс производится на одном и том же месте изделий до и после усиления, без применения эталонных образцов.
