Устройство для гнутья древесных материалов

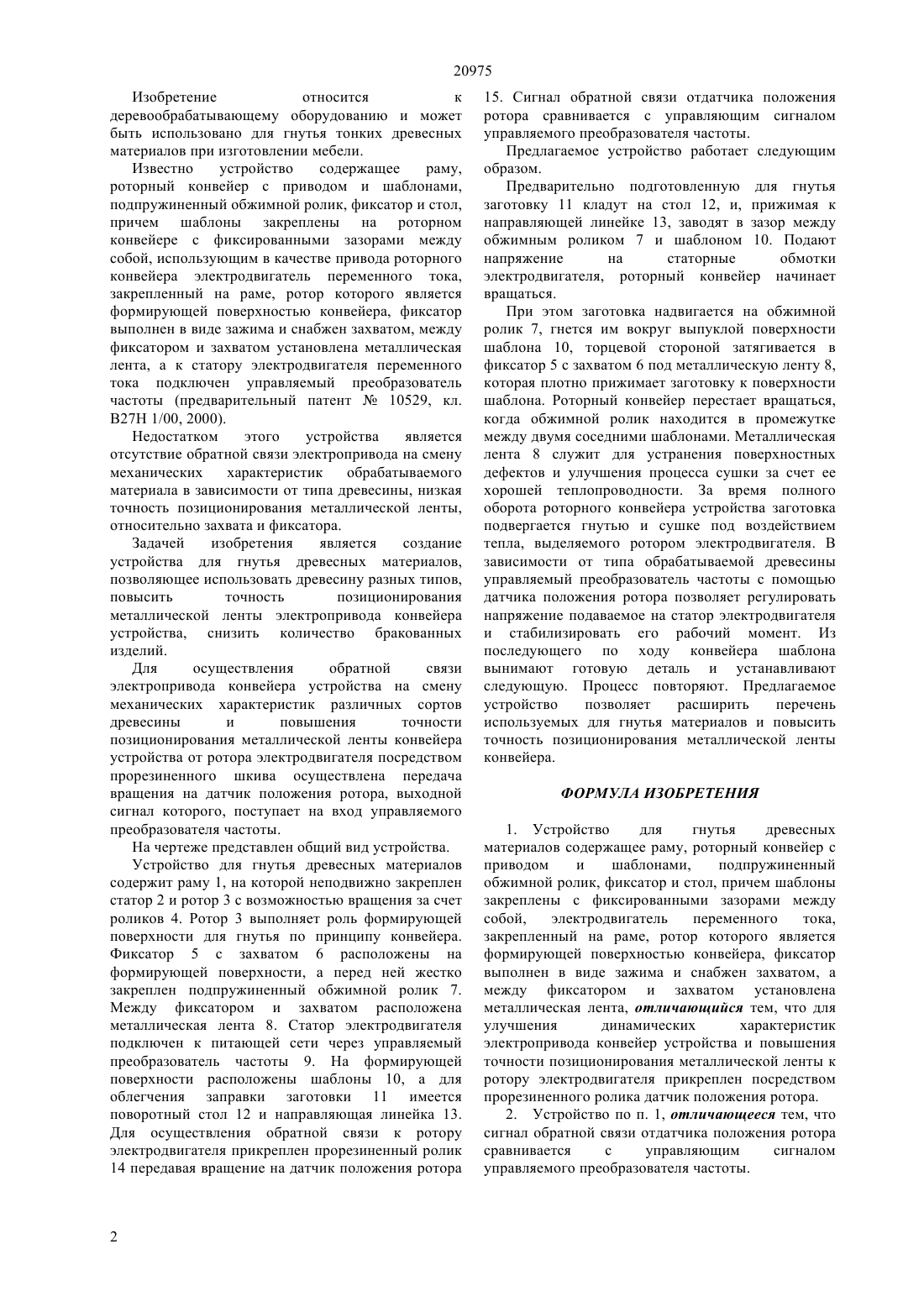

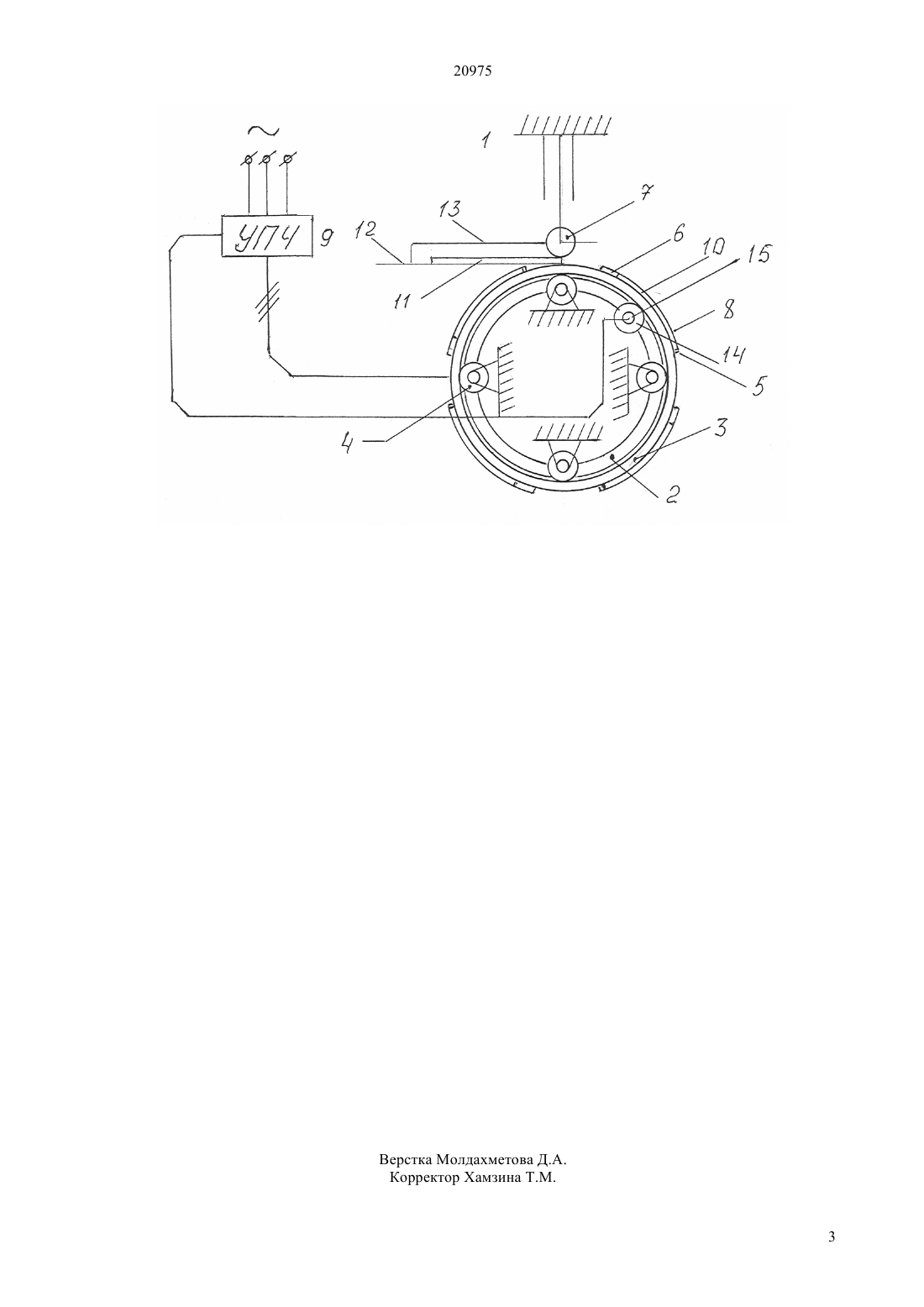

(51) В 27 Н 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в известном устройстве,содержащим раму, роторный конвейер с приводом и шаблоном, подпружиненный обжимной ролик,фиксатор и стол, причем шаблоны закреплены на роторном конвейере с фиксированными зазорами между собой, использующим в качестве привода роторного конвейера электродвигатель переменного тока, закрепленный на раме, ротор которого является формирующей поверхностью конвейера,фиксатор выполнен в виде зажима и снабжен захватом,между фиксатором и захватом установлена металлическая лента к ротору электродвигателя посредством прорезиненного ролика осуществлена передача вращения на датчик положения ротора, выходной сигнал которого поступает на вход управляемого преобразователя частоты.(56) Предварительный патент РК 10529, кл. В 27 Н 1/00, 2000(54) УСТРОЙСТВО ДЛЯ ГНУТЬЯ ДРЕВЕСНЫХ МАТЕРИАЛОВ(57) Изобретение относится к деревообрабатывающему оборудованию и может быть использовано для гнутья тонких древесных материалов при изготовлении мебели. Техническим результатом изобретения является улучшение динамических характеристик электропривода и повышение точности позиционирования элементов механизма устройства. 20975 Изобретение относится к деревообрабатывающему оборудованию и может быть использовано для гнутья тонких древесных материалов при изготовлении мебели. Известно устройство содержащее раму,роторный конвейер с приводом и шаблонами,подпружиненный обжимной ролик, фиксатор и стол,причем шаблоны закреплены на роторном конвейере с фиксированными зазорами между собой, использующим в качестве привода роторного конвейера электродвигатель переменного тока,закрепленный на раме, ротор которого является формирующей поверхностью конвейера, фиксатор выполнен в виде зажима и снабжен захватом, между фиксатором и захватом установлена металлическая лента, а к статору электродвигателя переменного тока подключен управляемый преобразователь частоты (предварительный патент 10529, кл. В 27 Н 1/00, 2000). Недостатком этого устройства является отсутствие обратной связи электропривода на смену механических характеристик обрабатываемого материала в зависимости от типа древесины, низкая точность позиционирования металлической ленты,относительно захвата и фиксатора. Задачей изобретения является создание устройства для гнутья древесных материалов,позволяющее использовать древесину разных типов,повысить точность позиционирования металлической ленты электропривода конвейера устройства, снизить количество бракованных изделий. Для осуществления обратной связи электропривода конвейера устройства на смену механических характеристик различных сортов древесины и повышения точности позиционирования металлической ленты конвейера устройства от ротора электродвигателя посредством прорезиненного шкива осуществлена передача вращения на датчик положения ротора, выходной сигнал которого, поступает на вход управляемого преобразователя частоты. На чертеже представлен общий вид устройства. Устройство для гнутья древесных материалов содержит раму 1, на которой неподвижно закреплен статор 2 и ротор 3 с возможностью вращения за счет роликов 4. Ротор 3 выполняет роль формирующей поверхности для гнутья по принципу конвейера. Фиксатор 5 с захватом 6 расположены на формирующей поверхности, а перед ней жестко закреплен подпружиненный обжимной ролик 7. Между фиксатором и захватом расположена металлическая лента 8. Статор электродвигателя подключен к питающей сети через управляемый преобразователь частоты 9. На формирующей поверхности расположены шаблоны 10, а для облегчения заправки заготовки 11 имеется поворотный стол 12 и направляющая линейка 13. Для осуществления обратной связи к ротору электродвигателя прикреплен прорезиненный ролик 14 передавая вращение на датчик положения ротора 15. Сигнал обратной связи отдатчика положения ротора сравнивается с управляющим сигналом управляемого преобразователя частоты. Предлагаемое устройство работает следующим образом. Предварительно подготовленную для гнутья заготовку 11 кладут на стол 12, и, прижимая к направляющей линейке 13, заводят в зазор между обжимным роликом 7 и шаблоном 10. Подают напряжение на статорные обмотки электродвигателя, роторный конвейер начинает вращаться. При этом заготовка надвигается на обжимной ролик 7, гнется им вокруг выпуклой поверхности шаблона 10, торцевой стороной затягивается в фиксатор 5 с захватом 6 под металлическую ленту 8,которая плотно прижимает заготовку к поверхности шаблона. Роторный конвейер перестает вращаться,когда обжимной ролик находится в промежутке между двумя соседними шаблонами. Металлическая лента 8 служит для устранения поверхностных дефектов и улучшения процесса сушки за счет ее хорошей теплопроводности. За время полного оборота роторного конвейера устройства заготовка подвергается гнутью и сушке под воздействием тепла, выделяемого ротором электродвигателя. В зависимости от типа обрабатываемой древесины управляемый преобразователь частоты с помощью датчика положения ротора позволяет регулировать напряжение подаваемое на статор электродвигателя и стабилизировать его рабочий момент. Из последующего по ходу конвейера шаблона вынимают готовую деталь и устанавливают следующую. Процесс повторяют. Предлагаемое устройство позволяет расширить перечень используемых для гнутья материалов и повысить точность позиционирования металлической ленты конвейера. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для гнутья древесных материалов содержащее раму, роторный конвейер с приводом и шаблонами,подпружиненный обжимной ролик, фиксатор и стол, причем шаблоны закреплены с фиксированными зазорами между собой,электродвигатель переменного тока,закрепленный на раме, ротор которого является формирующей поверхностью конвейера, фиксатор выполнен в виде зажима и снабжен захватом, а между фиксатором и захватом установлена металлическая лента, отличающийся тем, что для улучшения динамических характеристик электропривода конвейер устройства и повышения точности позиционирования металлической ленты к ротору электродвигателя прикреплен посредством прорезиненного ролика датчик положения ротора. 2. Устройство по п. 1, отличающееся тем, что сигнал обратной связи отдатчика положения ротора сравнивается с управляющим сигналом управляемого преобразователя частоты.
