Асфальтобетонная смесь

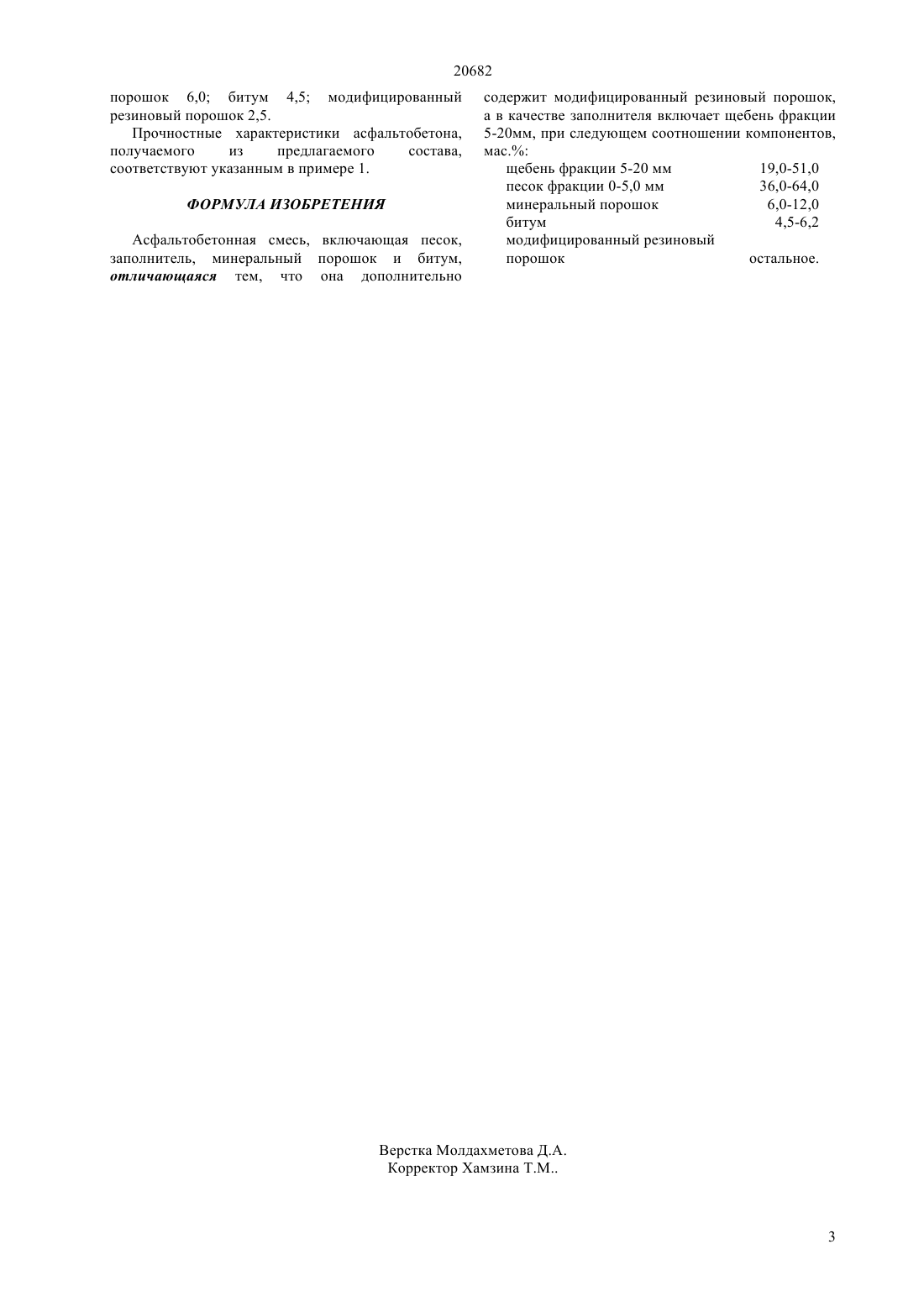

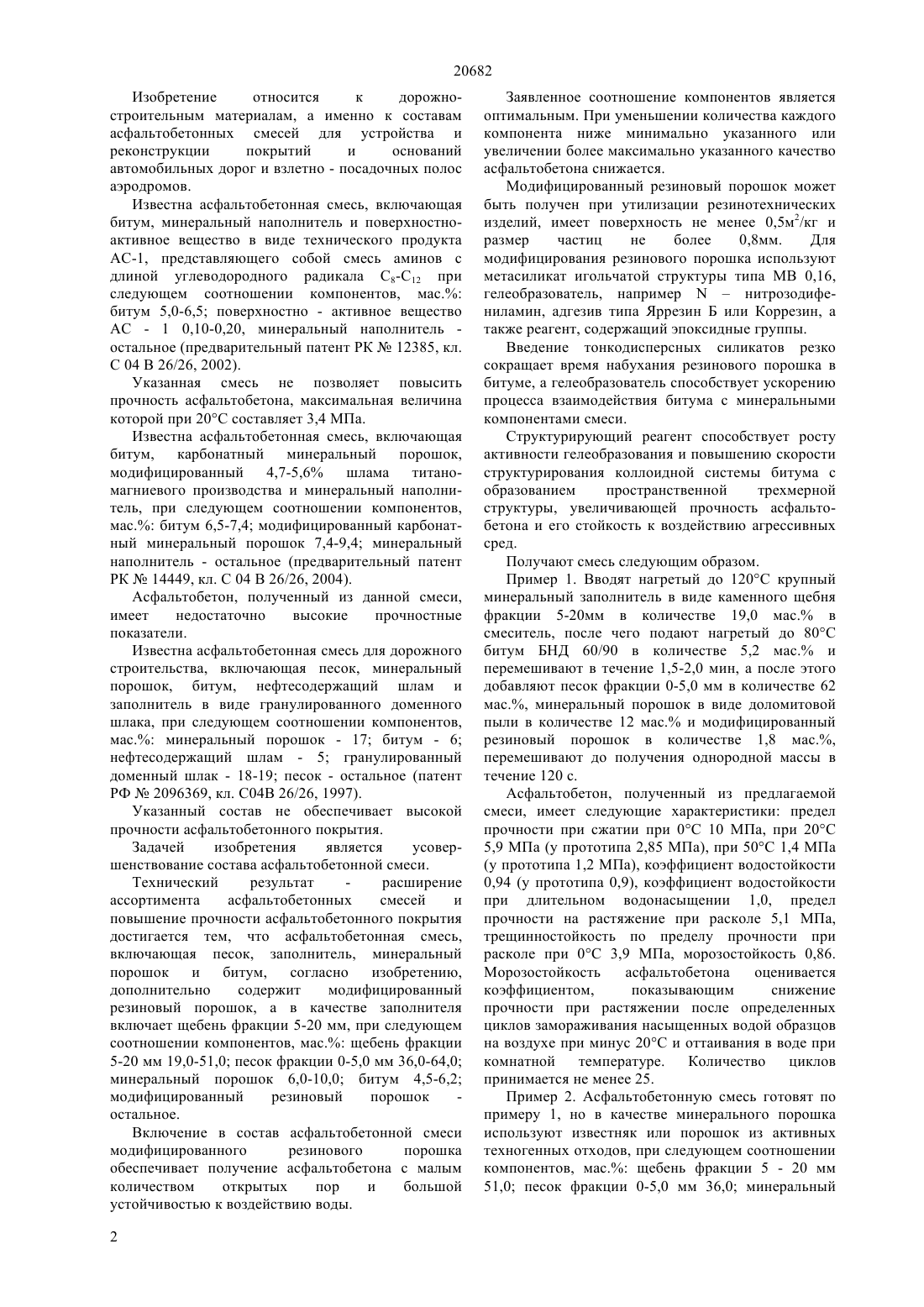

(51) 04 26/26 (2006.01) 01 7/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ реконструкции покрытий и оснований автомобильных дорог и взлетно - посадочных полос аэродромов. Технический результат расширение ассортимента асфальтобетонных смесей и повышение прочности асфальтобетонного покрытия достигается тем, что асфальтобетонная смесь,включающая песок, заполнитель, минеральный порошок и битум, согласно изобретению,дополнительно содержит модифицированный резиновый порошок, а в качестве заполнителя включает щебень фракции 5-20 мм, при следующем соотношении компонентов, мас. щебень фракции 5-20 мм 19,0-51,0 песок фракции 0-5,0 мм 36,0-64,0 минеральный порошок 6,0-10,0 битум 4,5-6,2 модифицированный резиновый порошок остальное.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Турсумуратов Мурат Туякович Бакунович Азнавур Борисович Бекбосынов Арман Ильясович Рацен Андрей Зедонович Пшембаев Мереке Кудайбергенович Искандаров Тахип Рафикович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский и проектный институт дорожно-транспортных проблем ДОРТРАНС(57) Изобретение относится к дорожностроительным материалам, а именно к составам асфальтобетонных смесей для устройства и 20682 Изобретение относится к дорожностроительным материалам, а именно к составам асфальтобетонных смесей для устройства и реконструкции покрытий и оснований автомобильных дорог и взлетно - посадочных полос аэродромов. Известна асфальтобетонная смесь, включающая битум, минеральный наполнитель и поверхностноактивное вещество в виде технического продукта АС-1, представляющего собой смесь аминов с длиной углеводородного радикала 8-С 12 при следующем соотношении компонентов, мас. битум 5,0-6,5 поверхностно - активное вещество АС - 1 0,10-0,20, минеральный наполнитель остальное (предварительный патент РК 12385, кл. С 04 В 26/26, 2002). Указанная смесь не позволяет повысить прочность асфальтобетона, максимальная величина которой при 20 С составляет 3,4 МПа. Известна асфальтобетонная смесь, включающая битум, карбонатный минеральный порошок,модифицированный 4,7-5,6 шлама титаномагниевого производства и минеральный наполнитель, при следующем соотношении компонентов,мас. битум 6,5-7,4 модифицированный карбонатный минеральный порошок 7,4-9,4 минеральный наполнитель - остальное (предварительный патент РК 14449, кл. С 04 В 26/26, 2004). Асфальтобетон, полученный из данной смеси,имеет недостаточно высокие прочностные показатели. Известна асфальтобетонная смесь для дорожного строительства, включающая песок, минеральный порошок, битум, нефтесодержащий шлам и заполнитель в виде гранулированного доменного шлака, при следующем соотношении компонентов,мас. минеральный порошок - 17 битум - 6 нефтесодержащий шлам - 5 гранулированный доменный шлак - 18-19 песок - остальное (патент РФ 2096369, кл. С 04 В 26/26, 1997). Указанный состав не обеспечивает высокой прочности асфальтобетонного покрытия. Задачей изобретения является усовершенствование состава асфальтобетонной смеси. Технический результат расширение ассортимента асфальтобетонных смесей и повышение прочности асфальтобетонного покрытия достигается тем, что асфальтобетонная смесь,включающая песок, заполнитель, минеральный порошок и битум, согласно изобретению,дополнительно содержит модифицированный резиновый порошок, а в качестве заполнителя включает щебень фракции 5-20 мм, при следующем соотношении компонентов, мас. щебень фракции 5-20 мм 19,0-51,0 песок фракции 0-5,0 мм 36,0-64,0 минеральный порошок 6,0-10,0 битум 4,5-6,2 модифицированный резиновый порошок остальное. Включение в состав асфальтобетонной смеси модифицированного резинового порошка обеспечивает получение асфальтобетона с малым количеством открытых пор и большой устойчивостью к воздействию воды. 2 Заявленное соотношение компонентов является оптимальным. При уменьшении количества каждого компонента ниже минимально указанного или увеличении более максимально указанного качество асфальтобетона снижается. Модифицированный резиновый порошок может быть получен при утилизации резинотехнических изделий, имеет поверхность не менее 0,5 м 2/кг и размер частиц не более 0,8 мм. Для модифицирования резинового порошка используют метасиликат игольчатой структуры типа 0,16,гелеобразователь, напримернитрозодифениламин, адгезив типа Яррезин Б или Коррезин, а также реагент, содержащий эпоксидные группы. Введение тонкодисперсных силикатов резко сокращает время набухания резинового порошка в битуме, а гелеобразователь способствует ускорению процесса взаимодействия битума с минеральными компонентами смеси. Структурирующий реагент способствует росту активности гелеобразования и повышению скорости структурирования коллоидной системы битума с образованием пространственной трехмерной структуры, увеличивающей прочность асфальтобетона и его стойкость к воздействию агрессивных сред. Получают смесь следующим образом. Пример 1. Вводят нагретый до 120 С крупный минеральный заполнитель в виде каменного щебня фракции 5-20 мм в количестве 19,0 мас. в смеситель, после чего подают нагретый до 80 С битум БНД 60/90 в количестве 5,2 мас. и перемешивают в течение 1,5-2,0 мин, а после этого добавляют песок фракции 0-5,0 мм в количестве 62 мас., минеральный порошок в виде доломитовой пыли в количестве 12 мас. и модифицированный резиновый порошок в количестве 1,8 мас.,перемешивают до получения однородной массы в течение 120 с. Асфальтобетон, полученный из предлагаемой смеси, имеет следующие характеристики предел прочности при сжатии при 0 С 10 МПа, при 20 С 5,9 МПа (у прототипа 2,85 МПа), при 50 С 1,4 МПа(у прототипа 1,2 МПа), коэффициент водостойкости 0,94 (у прототипа 0,9), коэффициент водостойкости при длительном водонасыщении 1,0, предел прочности на растяжение при расколе 5,1 МПа,трещинностойкость по пределу прочности при расколе при 0 С 3,9 МПа, морозостойкость 0,86. Морозостойкость асфальтобетона оценивается коэффициентом,показывающим снижение прочности при растяжении после определенных циклов замораживания насыщенных водой образцов на воздухе при минус 20 С и оттаивания в воде при комнатной температуре. Количество циклов принимается не менее 25. Пример 2. Асфальтобетонную смесь готовят по примеру 1, но в качестве минерального порошка используют известняк или порошок из активных техногенных отходов, при следующем соотношении компонентов, мас. щебень фракции 5 - 20 мм 51,0 песок фракции 0-5,0 мм 36,0 минеральный 20682 порошок 6,0 битум 4,5 модифицированный резиновый порошок 2,5. Прочностные характеристики асфальтобетона,получаемого из предлагаемого состава,соответствуют указанным в примере 1. ФОРМУЛА ИЗОБРЕТЕНИЯ Асфальтобетонная смесь, включающая песок,заполнитель, минеральный порошок и битум,отличающаяся тем, что она дополнительно содержит модифицированный резиновый порошок,а в качестве заполнителя включает щебень фракции 5-20 мм, при следующем соотношении компонентов,мас. щебень фракции 5-20 мм 19,0-51,0 песок фракции 0-5,0 мм 36,0-64,0 минеральный порошок 6,0-12,0 битум 4,5-6,2 модифицированный резиновый порошок остальное.
