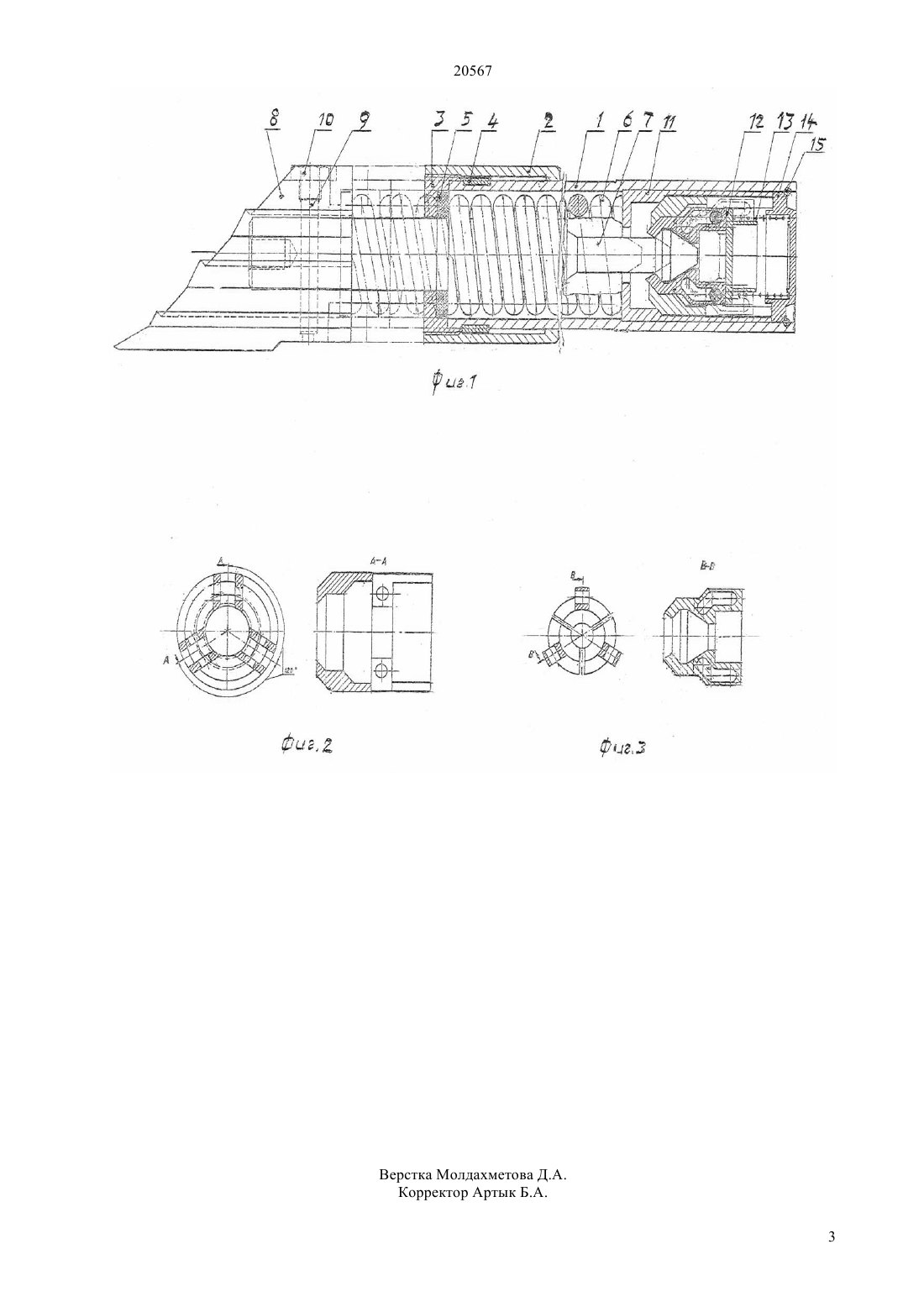

Динамический ударник

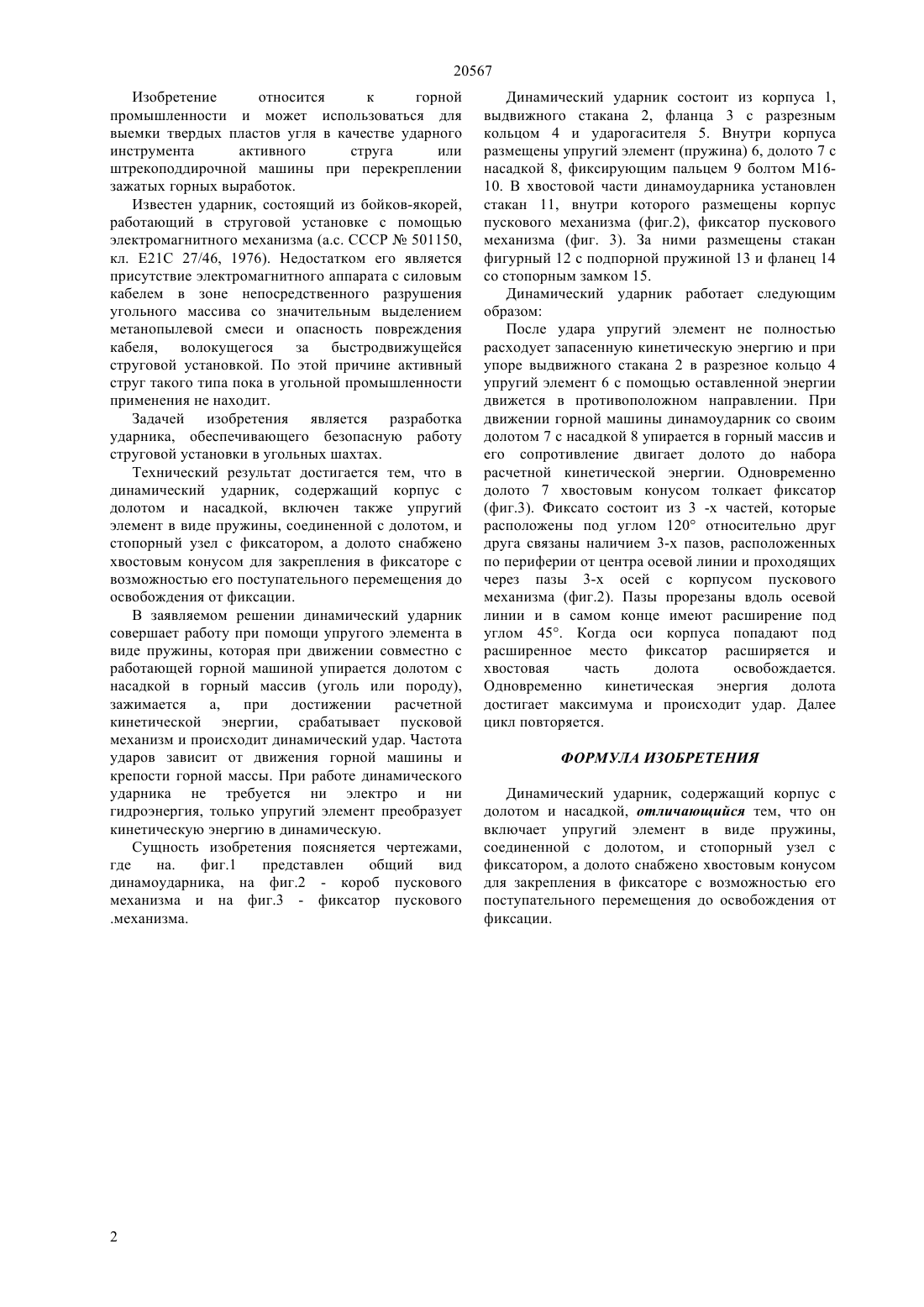

(51) 21 27/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ горных выработок. Задачей изобретения является разработка ударника, обеспечивающего безопасную работу струговой установки в угольных шахтах. Техническим результатом изобретения является повышение безопасности работы ударника, и использующей его струговой установки в угольных шахтах. Это достигается тем, что в динамический ударник, содержащий корпус с долотом и насадкой,включен также упругий элемент в виде пружины,соединенной с долотом, и стопорный узел с фиксатором, а долото снабжено хвостовым конусом для закрепления в фиксаторе с возможностью его поступательного перемещения до освобождения от фиксации.(72) Мустафин Мухамеджан Мустафина Лэззэтжан Мухамеджановна Мустафина Бахытжан Мухаммеджановна(56) Авторское свидетельство СССР 501150, кл. Е 21 С 27/46, 1976.(57) Изобретение относится к горной промышленности и может использоваться для выемки твердых пластов угля в качестве ударного инструмента активного струга или штрекоподдирочной машины при перекреплении зажатых 20567 Изобретение относится к горной промышленности и может использоваться для выемки твердых пластов угля в качестве ударного инструмента активного струга или штрекоподдирочной машины при перекреплении зажатых горных выработок. Известен ударник, состоящий из бойков-якорей,работающий в струговой установке с помощью электромагнитного механизма (а.с. СССР 501150,кл. Е 21 С 27/46, 1976). Недостатком его является присутствие электромагнитного аппарата с силовым кабелем в зоне непосредственного разрушения угольного массива со значительным выделением метанопылевой смеси и опасность повреждения кабеля, волокущегося за быстродвижущейся струговой установкой. По этой причине активный струг такого типа пока в угольной промышленности применения не находит. Задачей изобретения является разработка ударника, обеспечивающего безопасную работу струговой установки в угольных шахтах. Технический результат достигается тем, что в динамический ударник, содержащий корпус с долотом и насадкой, включен также упругий элемент в виде пружины, соединенной с долотом, и стопорный узел с фиксатором, а долото снабжено хвостовым конусом для закрепления в фиксаторе с возможностью его поступательного перемещения до освобождения от фиксации. В заявляемом решении динамический ударник совершает работу при помощи пругого элемента в виде пружины, которая при движении совместно с работающей горной машиной упирается долотом с насадкой в горный массив (уголь или породу),зажимается а, при достижении расчетной кинетической энергии, срабатывает пусковой механизм и происходит динамический удар. Частота ударов зависит т движения горной машины и крепости горной массы. При работе динамического ударника не требуется ни электро и ни гидроэнергия, только упругий элемент преобразует кинетическую энергию в динамическую. Сущность изобретения поясняется чертежами,где на. фиг.1 представлен общий вид динамоударника, на фиг.2 - короб пускового механизма и на фиг.3 - фиксатор пускового Динамический ударник состоит из корпуса 1,выдвижного стакана 2, фланца 3 с разрезным кольцом 4 и ударогасителя 5. Внутри корпуса размещены упругий элемент (пружина) 6, долото 7 с насадкой 8, фиксирующим пальцем 9 болтом М 1610. В хвостовой части динамоударника установлен стакан 11, внутри которого размещены корпус пускового механизма (фиг.2), фиксатор пускового механизма (фиг. 3). За ними размещены стакан фигурный 12 с подпорной пружиной 13 и фланец 14 со стопорным замком 15. Динамический ударник работает следующим образом После удара упругий элемент не полностью расходует запасенную кинетическую энергию и при упоре выдвижного стакана 2 в разрезное кольцо 4 упругий элемент 6 с помощью оставленной энергии движется в противоположном направлении. При движении горной машины динамоударник со своим долотом 7 с насадкой 8 упирается в горный массив и его сопротивление двигает долото до набора расчетной кинетической энергии. Одновременно долото 7 хвостовым конусом толкает фиксатор(фиг.3). Фиксато состоит из 3 -х частей, которые расположены под углом 120 относительно друг друга связаны наличием 3-х пазов, расположенных по периферии от центра осевой линии и проходящих через пазы 3-х осей с корпусом пускового механизма (фиг.2). Пазы прорезаны вдоль осевой линии и в самом конце имеют расширение под углом 45. Когда оси корпуса попадают под ширенное место фиксатор расширяется и хвостовая часть долота освобождается. Одновременно кинетическая энергия долота достигает максимума и происходит удар. Далее цикл повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ Динамический ударник, содержащий корпус с долотом и насадкой, отличающийся тем, что он включает упругий элемент в виде пружины,соединенной с долотом, и стопорный узел с фиксатором, а долото снабжено хвостовым конусом для закрепления в фиксаторе с возможностью его поступательного перемещения до освобождения от фиксации.
