Многодвигательный электропривод переменного тока

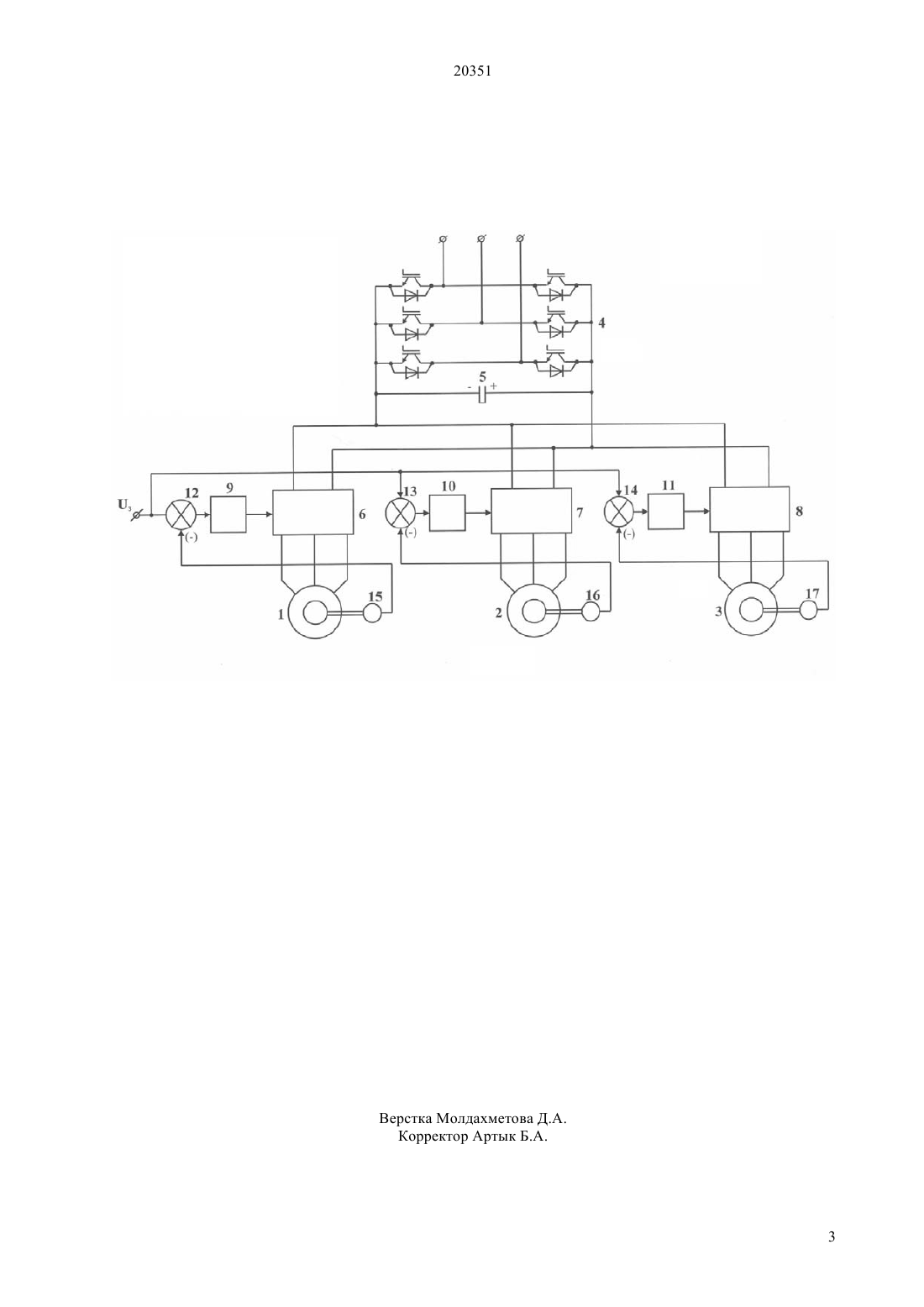

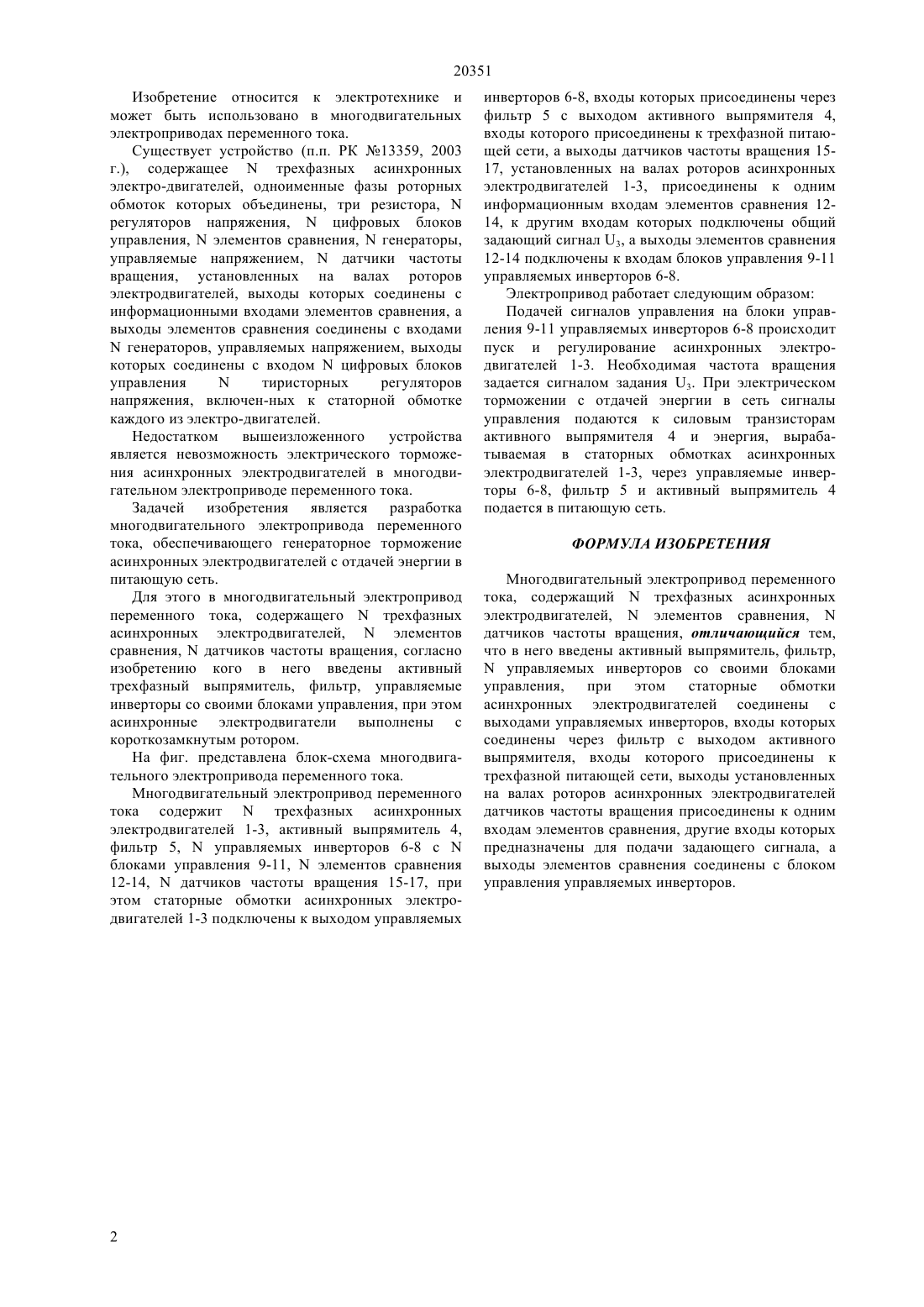

(51) 02 5/50 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к электротехнике, в частности, к регулируемым многодвигательным электроприводам переменного тока, используемых,например, в многопрочесных чесальных аппаратах. В разработанном многодвигательном электроприводе переменного тока синхронного вращения использование преобразователя частоты с промежуточным звеном постоянного тока позволяет осуществлять торможение асинхронных электродвигателей с отдачей энергии в питающую сеть.(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) МНОГОДВИГАТЕЛЬНЫЙ ЭЛЕКТРОПРИВОД ПЕРЕМЕННОГО ТОКА 20351 Изобретение относится к электротехнике и может быть использовано в многодвигательных электроприводах переменного тока. Существует устройство (п.п. РК 13359, 2003 г.), содержащеетрехфазных асинхронных электро-двигателей, одноименные фазы роторных обмоток которых объединены, три резистора,регуляторов напряжения,цифровых блоков управления,элементов сравнения,генераторы,управляемые напряжением,датчики частоты вращения, установленных на валах роторов электродвигателей, выходы которых соединены с информационными входами элементов сравнения, а выходы элементов сравнения соединены с входамигенераторов, управляемых напряжением, выходы которых соединены с входомцифровых блоков управления тиристорных регуляторов напряжения, включен-ных к статорной обмотке каждого из электро-двигателей. Недостатком вышеизложенного устройства является невозможность электрического торможения асинхронных электродвигателей в многодвигательном электроприводе переменного тока. Задачей изобретения является разработка многодвигательного электропривода переменного тока, обеспечивающего генераторное торможение асинхронных электродвигателей с отдачей энергии в питающую сеть. Для этого в многодвигательный электропривод переменного тока, содержащеготрехфазных асинхронных электродвигателей,элементов сравнения,датчиков частоты вращения, согласно изобретению кого в него введены активный трехфазный выпрямитель, фильтр, управляемые инверторы со своими блоками управления, при этом асинхронные электродвигатели выполнены с короткозамкнутым ротором. На фиг. представлена блок-схема многодвигательного электропривода переменного тока. Многодвигательный электропривод переменного тока содержиттрехфазных асинхронных электродвигателей 1-3, активный выпрямитель 4,фильтр 5,управляемых инверторов 6-8 сблоками управления 9-11,элементов сравнения 12-14,датчиков частоты вращения 15-17, при этом статорные обмотки асинхронных электродвигателей 1-3 подключены к выходом управляемых инверторов 6-8, входы которых присоединены через фильтр 5 с выходом активного выпрямителя 4,входы которого присоединены к трехфазной питающей сети, а выходы датчиков частоты вращения 1517, установленных на валах роторов асинхронных электродвигателей 1-3, присоединены к одним информационным входам элементов сравнения 1214, к другим входам которых подключены общий задающий сигнал 3,выходы элементов сравнения 12-14 подключены к входам блоков управления 9-11 управляемых инверторов 6-8. Электропривод работает следующим образом Подачей сигналов управления на блоки управления 9-11 управляемых инверторов 6-8 происходит пуск и регулирование асинхронных электродвигателей 1-3. Необходимая частота вращения задается сигналом задания 3. При электрическом торможении с отдачей энергии в сеть сигналы управления подаются к силовым транзисторам активного выпрямителя 4 и энергия, вырабатываемая в статорных обмотках асинхронных электродвигателей 1-3, через управляемые инверторы 6-8, фильтр 5 и активный выпрямитель 4 подается в питающую сеть. ФОРМУЛА ИЗОБРЕТЕНИЯ Многодвигательный электропривод переменного тока, содержащийтрехфазных асинхронных электродвигателей,элементов сравнения,датчиков частоты вращения, отличающийся тем,что в него введены активный выпрямитель, фильтр, управляемых инверторов со своими блоками управления, при этом статорные обмотки асинхронных электродвигателей соединены с выходами управляемых инверторов, входы которых соединены через фильтр с выходом активного выпрямителя, входы которого присоединены к трехфазной питающей сети, выходы установленных на валах роторов асинхронных электродвигателей датчиков частоты вращения присоединены к одним входам элементов сравнения, другие входы которых предназначены для подачи задающего сигнала, а выходы элементов сравнения соединены с блоком управления управляемых инверторов.
