Устройство для сбора флотационного шлама

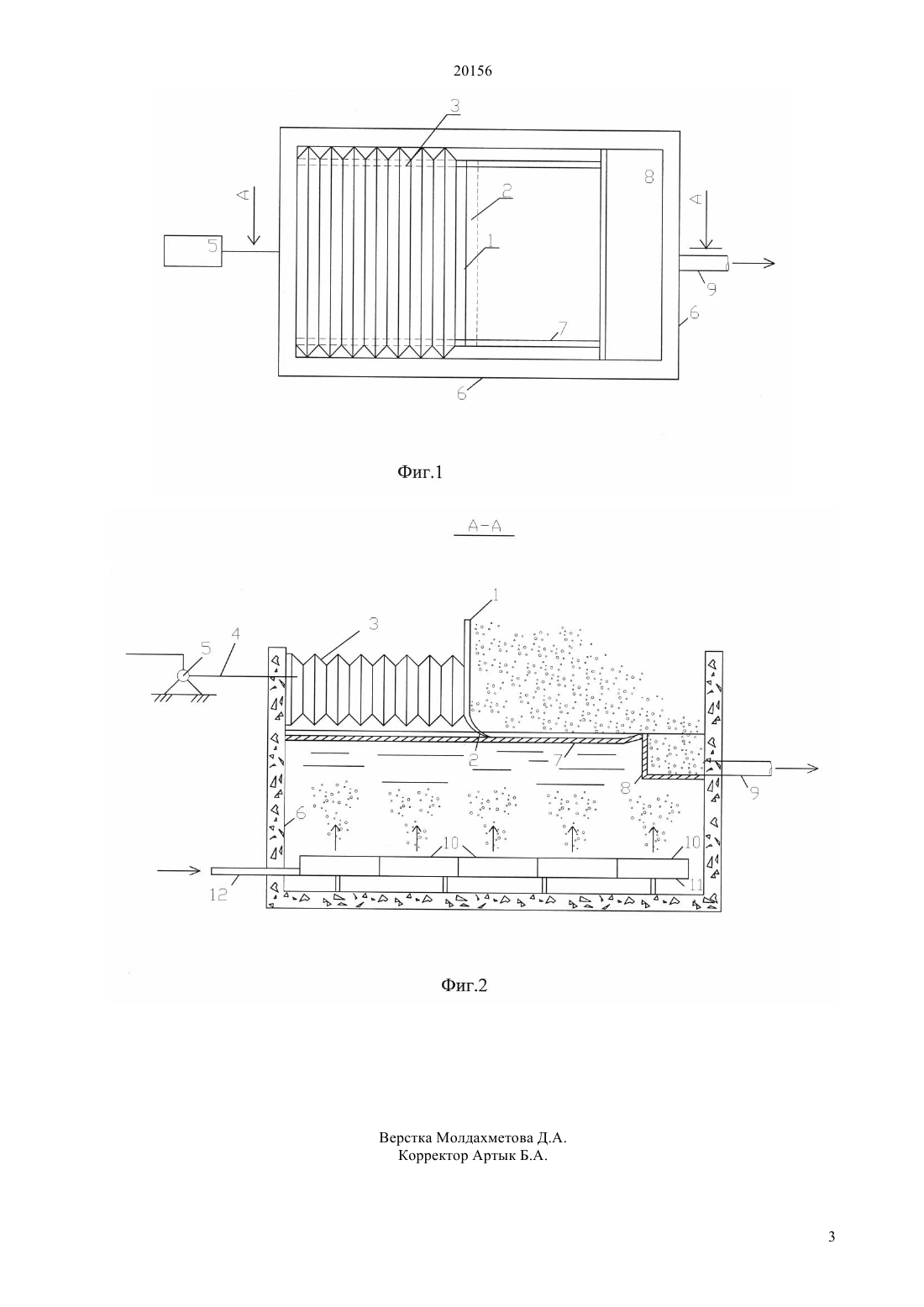

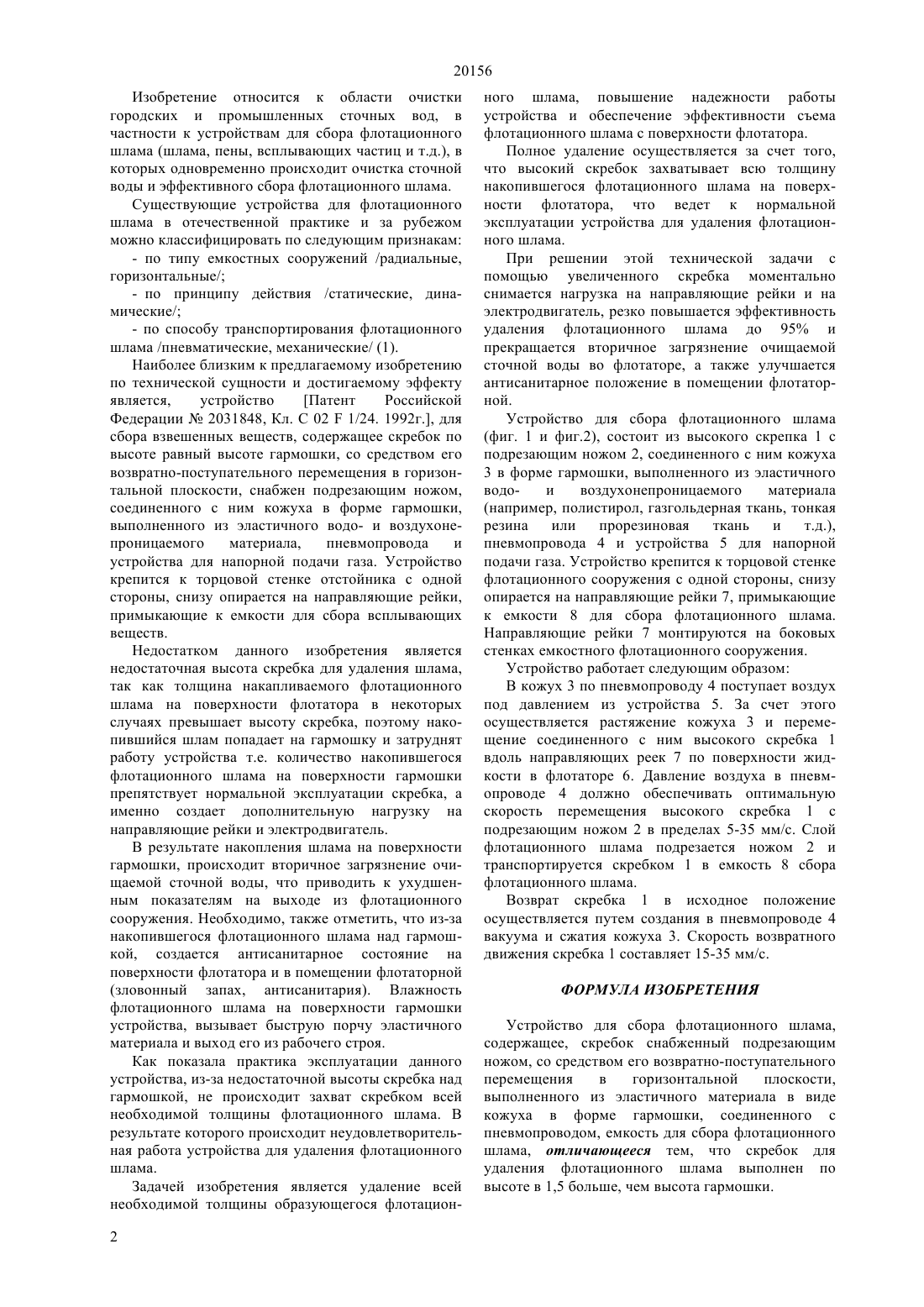

(51) 02 1/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отстойников и т.д./, в котором одновременно происходит очистка сточной воды и сбора флотошлама. Повышение надежности работы устройства и обеспечение эффективности съема флотационного шлама с поверхности емкостных сооружений и ее удешевления, это осуществляется за счет того, что скребок для удаления флотационного шлама выполнен по высоте в 1,5 раза выше гармошки,снабженный подрезающим ножом и направляющими для перемещения со средством его возвратно-поступательного перемещения в горизонтальной плоскости, выполненного из эластичного материала в виде кожуха в форме гармошки,соединенного с пневмопроводом, емкость для сбора флотационного шлама.(72) Мырзахметов Менлибай Мырзахметович Шинибаев Абай Дуйсекович Шинибаев Ержан Абаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ СБОРА ФЛОТАЦИОННОГО ШЛАМА(57) Изобретение относится к области очистки городских и промышленных сточных вод, а именно для сбора флотошлама /пены, всплывающих частиц и т.д./ с поверхностных сооружении /флотаторов, 20156 Изобретение относится к области очистки городских и промышленных сточных вод, в частности к устройствам для сбора флотационного шлама (шлама, пены, всплывающих частиц и т.д.), в которых одновременно происходит очистка сточной воды и эффективного сбора флотационного шлама. Существующие устройства для флотационного шлама в отечественной практике и за рубежом можно классифицировать по следующим признакам- по типу емкостных сооружений /радиальные,горизонтальные/- по принципу действия /статические, динамические/- по способу транспортирования флотационного шлама /пневматические, механические/ (1). Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому эффекту является,устройство Патент Российской Федерации 2031848, Кл. С 021/24. 1992 г., для сбора взвешенных веществ, содержащее скребок по высоте равный высоте гармошки, со средством его возвратно-поступательного перемещения в горизонтальной плоскости, снабжен подрезающим ножом,соединенного с ним кожуха в форме гармошки,выполненного из эластичного водо- и воздухонепроницаемого материала,пневмопровода и устройства для напорной подачи газа. Устройство крепится к торцовой стенке отстойника с одной стороны, снизу опирается на направляющие рейки,примыкающие к емкости для сбора всплывающих веществ. Недостатком данного изобретения является недостаточная высота скребка для удаления шлама,так как толщина накапливаемого флотационного шлама на поверхности флотатора в некоторых случаях превышает высоту скребка, поэтому накопившийся шлам попадает на гармошку и затруднят работу устройства т.е. количество накопившегося флотационного шлама на поверхности гармошки препятствует нормальной эксплуатации скребка, а именно создает дополнительную нагрузку на направляющие рейки и электродвигатель. В результате накопления шлама на поверхности гармошки, происходит вторичное загрязнение очищаемой сточной воды, что приводить к ухудшенным показателям на выходе из флотационного сооружения. Необходимо, также отметить, что из-за накопившегося флотационного шлама над гармошкой, создается антисанитарное состояние на поверхности флотатора и в помещении флотаторной(зловонный запах, антисанитария). Влажность флотационного шлама на поверхности гармошки устройства, вызывает быструю порчу эластичного материала и выход его из рабочего строя. Как показала практика эксплуатации данного устройства, из-за недостаточной высоты скребка над гармошкой, не происходит захват скребком всей необходимой толщины флотационного шлама. В результате которого происходит неудовлетворительная работа устройства для удаления флотационного шлама. Задачей изобретения является удаление всей необходимой толщины образующегося флотацион 2 ного шлама, повышение надежности работы устройства и обеспечение эффективности съема флотационного шлама с поверхности флотатора. Полное удаление осуществляется за счет того,что высокий скребок захватывает всю толщину накопившегося флотационного шлама на поверхности флотатора, что ведет к нормальной эксплуатации устройства для удаления флотационного шлама. При решении этой технической задачи с помощью увеличенного скребка моментально снимается нагрузка на направляющие рейки и на электродвигатель, резко повышается эффективность удаления флотационного шлама до 95 и прекращается вторичное загрязнение очищаемой сточной воды во флотаторе, а также улучшается антисанитарное положение в помещении флотаторной. Устройство для сбора флотационного шлама(фиг. 1 и фиг.2), состоит из высокого скрепка 1 с подрезающим ножом 2, соединенного с ним кожуха 3 в форме гармошки, выполненного из эластичного водои воздухонепроницаемого материала(например, полистирол, газгольдерная ткань, тонкая резина или прорезиновая ткань и т.д.),пневмопровода 4 и устройства 5 для напорной подачи газа. Устройство крепится к торцовой стенке флотационного сооружения с одной стороны, снизу опирается на направляющие рейки 7, примыкающие к емкости 8 для сбора флотационного шлама. Направляющие рейки 7 монтируются на боковых стенках емкостного флотационного сооружения. Устройство работает следующим образом В кожух 3 по пневмопроводу 4 поступает воздух под давлением из устройства 5. За счет этого осуществляется растяжение кожуха 3 и перемещение соединенного с ним высокого скребка 1 вдоль направляющих реек 7 по поверхности жидкости в флотаторе 6. Давление воздуха в пневмопроводе 4 должно обеспечивать оптимальную скорость перемещения высокого скребка 1 с подрезающим ножом 2 в пределах 5-35 мм/с. Слой флотационного шлама подрезается ножом 2 и транспортируется скребком 1 в емкость 8 сбора флотационного шлама. Возврат скребка 1 в исходное положение осуществляется путем создания в пневмопроводе 4 вакуума и сжатия кожуха 3. Скорость возвратного движения скребка 1 составляет 15-35 мм/с. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для сбора флотационного шлама,содержащее, скребок снабженный подрезающим ножом, со средством его возвратно-поступательного перемещения в горизонтальной плоскости,выполненного из эластичного материала в виде кожуха в форме гармошки, соединенного с пневмопроводом, емкость для сбора флотационного шлама, отличающееся тем, что скребок для удаления флотационного шлама выполнен по высоте в 1,5 больше, чем высота гармошки.
