Способ управления резистивным заземлением нейтрали

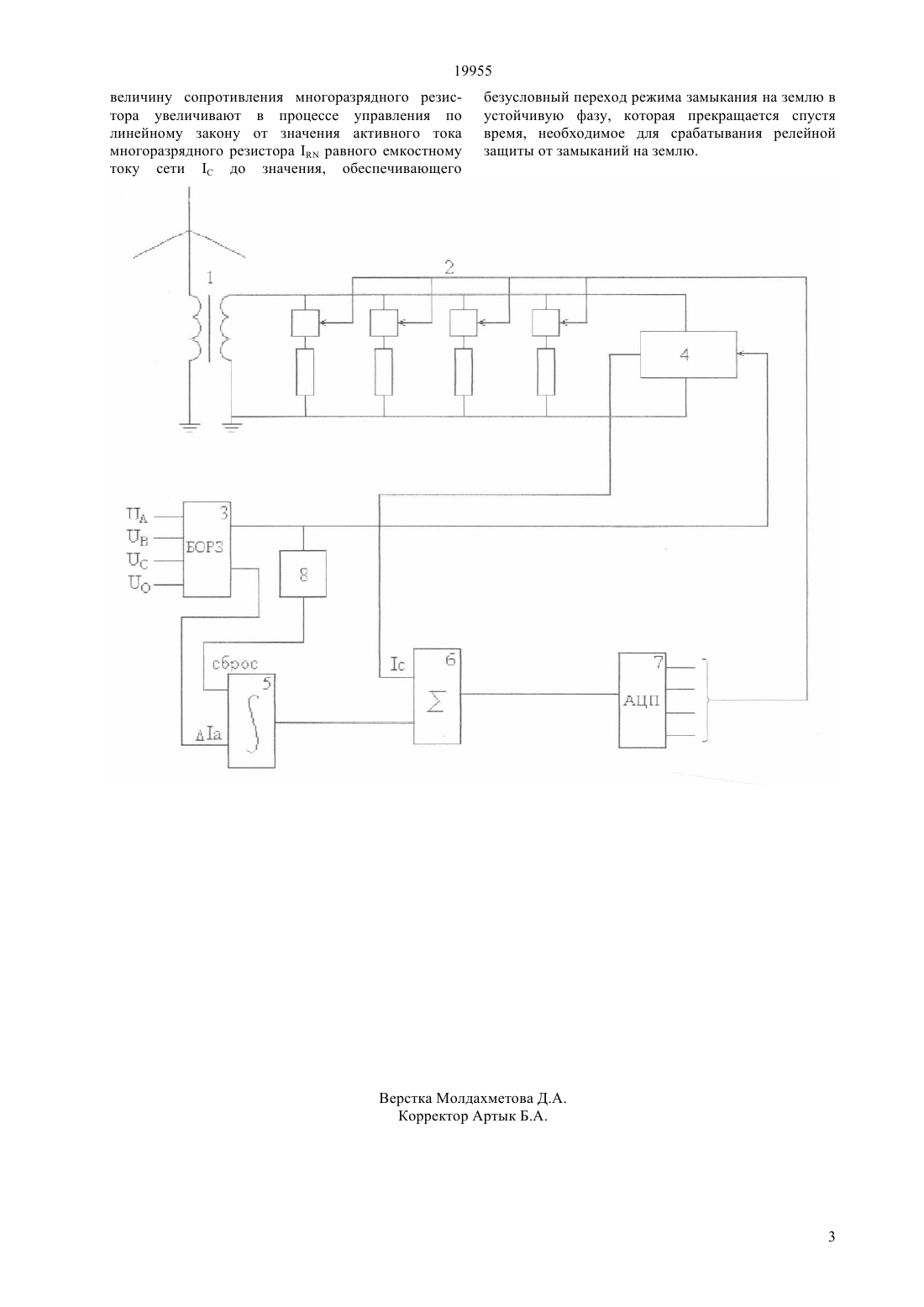

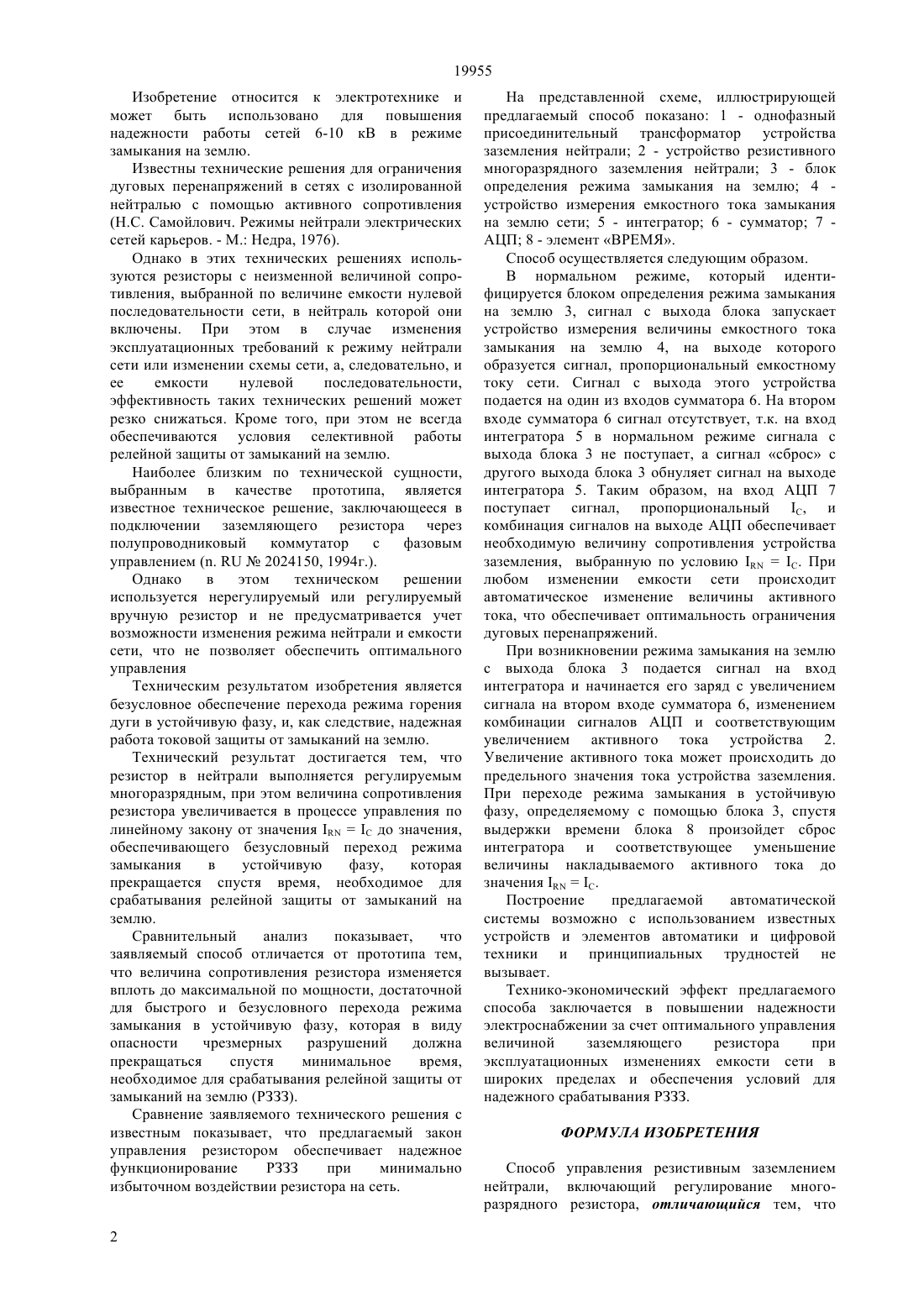

(51) 02 9/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом изобретения является безусловное обеспечение перехода режима горения дуги в устойчивую фазу, и, как следствие, надежная работа токовой защиты от замыканий на землю. Способ заключается в управлении величиной сопротивления защитного резистора, которая изменяется вплоть до максимальной по мощности,достаточной для быстрого и безусловного перехода режима замыкания в устойчивую фазу, которая в виду опасности чрезмерных разрушений должна прекращаться спустя минимальное время,необходимое для срабатывания релейной защиты от замыканий на землю.(72) Рыжков Валерий Павлович Рыжкова Елена Николаевна(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ УПРАВЛЕНИЯ РЕЗИСТИВНЫМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ(57) Изобретение относится к электротехнике и может быть использовано для повышения надежности работы сетей 6-10 кВ в режиме замыкания на землю. 19955 Изобретение относится к электротехнике и может быть использовано для повышения надежности работы сетей 6-10 кВ в режиме замыкания на землю. Известны технические решения для ограничения дуговых перенапряжений в сетях с изолированной нейтралью с помощью активного сопротивления(Н.С. Самойлович. Режимы нейтрали электрических сетей карьеров. - М. Недра, 1976). Однако в этих технических решениях используются резисторы с неизменной величиной сопротивления, выбранной по величине емкости нулевой последовательности сети, в нейтраль которой они включены. При этом в случае изменения эксплуатационных требований к режиму нейтрали сети или изменении схемы сети, а, следовательно, и ее емкости нулевой последовательности,эффективность таких технических решений может резко снижаться. Кроме того, при этом не всегда обеспечиваются условия селективной работы релейной защиты от замыканий на землю. Наиболее близким по технической сущности,выбранным в качестве прототипа, является известное техническое решение, заключающееся в подключении заземляющего резистора через полупроводниковый коммутатор с фазовым управлением (.2024150, 1994 г.). Однако в этом техническом решении используется нерегулируемый или регулируемый вручную резистор и не предусматривается учет возможности изменения режима нейтрали и емкости сети, что не позволяет обеспечить оптимального управления Техническим результатом изобретения является безусловное обеспечение перехода режима горения дуги в устойчивую фазу, и, как следствие, надежная работа токовой защиты от замыканий на землю. Технический результат достигается тем, что резистор в нейтрали выполняется регулируемым многоразрядным, при этом величина сопротивления резистора увеличивается в процессе управления по линейному закону от значенияС до значения,обеспечивающего безусловный переход режима замыкания в устойчивую фазу,которая прекращается спустя время, необходимое для срабатывания релейной защиты от замыканий на землю. Сравнительный анализ показывает,что заявляемый способ отличается от прототипа тем,что величина сопротивления резистора изменяется вплоть до максимальной по мощности, достаточной для быстрого и безусловного перехода режима замыкания в устойчивую фазу, которая в виду опасности чрезмерных разрушений должна прекращаться спустя минимальное время,необходимое для срабатывания релейной защиты от замыканий на землю (РЗЗЗ). Сравнение заявляемого технического решения с известным показывает, что предлагаемый закон управления резистором обеспечивает надежное функционирование РЗЗЗ при минимально избыточном воздействии резистора на сеть. 2 На представленной схеме, иллюстрирующей предлагаемый способ показано 1 - однофазный присоединительный трансформатор устройства заземления нейтрали 2 - устройство резистивного многоразрядного заземления нейтрали 3 - блок определения режима замыкания на землю 4 устройство измерения емкостного тока замыкания на землю сети 5 - интегратор 6 - сумматор 7 АЦП 8 - элемент ВРЕМЯ. Способ осуществляется следующим образом. В нормальном режиме, который идентифицируется блоком определения режима замыкания на землю 3, сигнал с выхода блока запускает устройство измерения величины емкостного тока замыкания на землю 4, на выходе которого образуется сигнал, пропорциональный емкостному току сети. Сигнал с выхода этого устройства подается на один из входов сумматора 6. На втором входе сумматора 6 сигнал отсутствует, т.к. на вход интегратора 5 в нормальном режиме сигнала с выхода блока 3 не поступает, а сигнал сброс с другого выхода блока 3 обнуляет сигнал на выходе интегратора 5. Таким образом, на вход АЦП 7 поступает сигнал, пропорциональный С, и комбинация сигналов на выходе АЦП обеспечивает необходимую величину сопротивления устройства заземления, выбранную по условиюС. При любом изменении емкости сети происходит автоматическое изменение величины активного тока, что обеспечивает оптимальность ограничения дуговых перенапряжений. При возникновении режима замыкания на землю с выхода блока 3 подается сигнал на вход интегратора и начинается его заряд с увеличением сигнала на втором входе сумматора 6, изменением комбинации сигналов АЦП и соответствующим увеличением активного тока устройства 2. Увеличение активного тока может происходить до предельного значения тока устройства заземления. При переходе режима замыкания в устойчивую фазу, определяемому с помощью блока 3, спустя выдержки времени блока 8 произойдет сброс интегратора и соответствующее уменьшение величины накладываемого активного тока до значенияС. Построение предлагаемой автоматической системы возможно с использованием известных устройств и элементов автоматики и цифровой техники и принципиальных трудностей не вызывает. Технико-экономический эффект предлагаемого способа заключается в повышении надежности электроснабжении за счет оптимального управления величиной заземляющего резистора при эксплуатационных изменениях емкости сети в широких пределах и обеспечения условий для надежного срабатывания РЗЗЗ. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ управления резистивным заземлением нейтрали, включающий регулирование многоразрядного резистора, отличающийся тем, что 19955 величину сопротивления многоразрядного резистора увеличивают в процессе управления по линейному закону от значения активного тока многоразрядного резистораравного емкостному току сети С до значения, обеспечивающего безусловный переход режима замыкания на землю в устойчивую фазу, которая прекращается спустя время, необходимое для срабатывания релейной защиты от замыканий на землю.
