Способ восстановления шарового шарнира

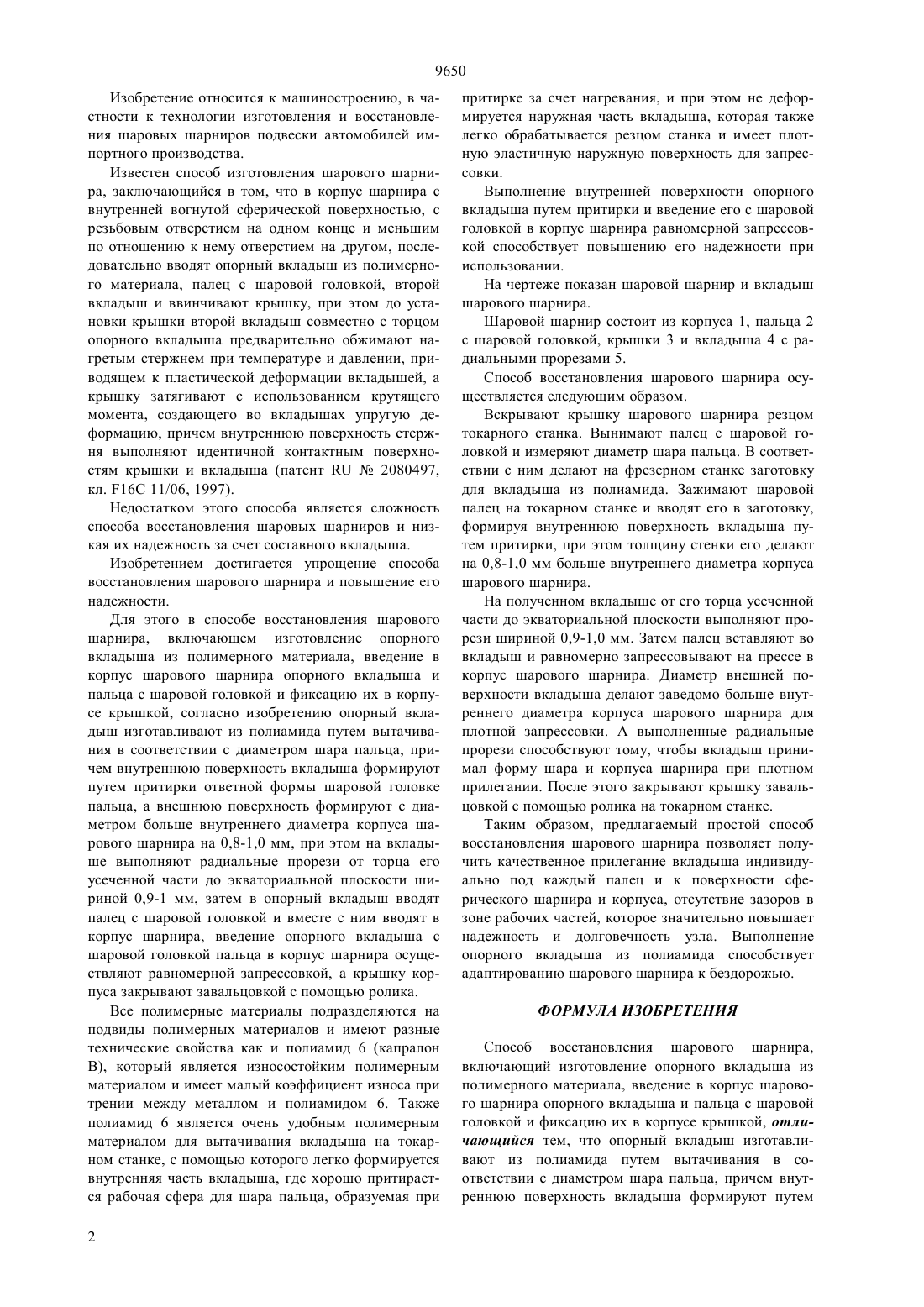

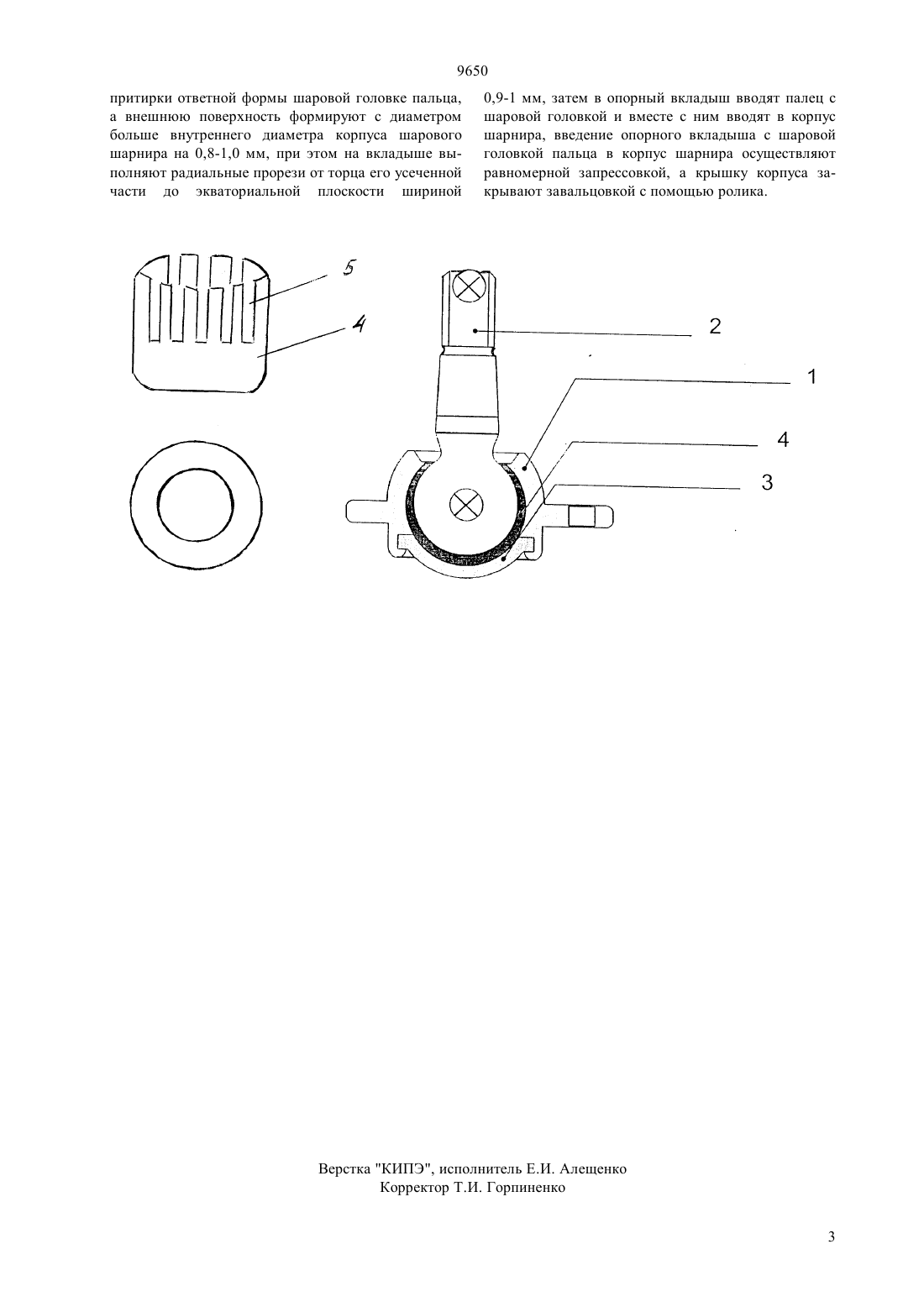

(51)7 16 11/06 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ВОССТАНОВЛЕНИЯ ШАРОВОГО ШАРНИРА(57) Изобретение относится к машиностроению, в частности к технологии изготовления и восстановления шаровых шарниров подвески автомобилей импортного производства. Техническим результатом изобретения является упрощение способа восстановления шарового шарнира и повышение его надежности. Для этого в способе восстановления шарового шарнира, включающем изготовление опорного вкладыша из полимерного материала, введение в корпус шарового шарнира опорного вкладыша и пальца с шаровой головкой и фиксацию их в корпусе крышкой, согласно изобретению, опорный вкладыш изготавливают из полиамида путем вытачивания в соответствии с диаметром шара пальца, причем внутреннюю поверхность вкладыша формируют путем притирки ответной формы шаровой головке пальца, а внешнюю поверхность формируют с диаметром больше внутреннего диаметра корпуса шарового шарнира на 0,8-1,0 мм, при этом на вкладыше выполняют радиальные прорези от торца его усеченной части до экваториальной плоскости шириной 0,9-1 мм, затем в опорный вкладыш вводят палец с шаровой головкой и вместе с ним вводят в корпус шарнира, введение опорного вкладыша с шаровой головкой пальца в корпус шарнира осуществляют равномерной запрессовкой, а крышку корпуса закрывают завальцовкой с помощью ролика. 9650 Изобретение относится к машиностроению, в частности к технологии изготовления и восстановления шаровых шарниров подвески автомобилей импортного производства. Известен способ изготовления шарового шарнира, заключающийся в том, что в корпус шарнира с внутренней вогнутой сферической поверхностью, с резьбовым отверстием на одном конце и меньшим по отношению к нему отверстием на другом, последовательно вводят опорный вкладыш из полимерного материала, палец с шаровой головкой, второй вкладыш и ввинчивают крышку, при этом до установки крышки второй вкладыш совместно с торцом опорного вкладыша предварительно обжимают нагретым стержнем при температуре и давлении, приводящем к пластической деформации вкладышей, а крышку затягивают с использованием крутящего момента, создающего во вкладышах упругую деформацию, причем внутреннюю поверхность стержня выполняют идентичной контактным поверхностям крышки и вкладыша (патент 2080497,кл. 16 11/06, 1997). Недостатком этого способа является сложность способа восстановления шаровых шарниров и низкая их надежность за счет составного вкладыша. Изобретением достигается упрощение способа восстановления шарового шарнира и повышение его надежности. Для этого в способе восстановления шарового шарнира, включающем изготовление опорного вкладыша из полимерного материала, введение в корпус шарового шарнира опорного вкладыша и пальца с шаровой головкой и фиксацию их в корпусе крышкой, согласно изобретению опорный вкладыш изготавливают из полиамида путем вытачивания в соответствии с диаметром шара пальца, причем внутреннюю поверхность вкладыша формируют путем притирки ответной формы шаровой головке пальца, а внешнюю поверхность формируют с диаметром больше внутреннего диаметра корпуса шарового шарнира на 0,8-1,0 мм, при этом на вкладыше выполняют радиальные прорези от торца его усеченной части до экваториальной плоскости шириной 0,9-1 мм, затем в опорный вкладыш вводят палец с шаровой головкой и вместе с ним вводят в корпус шарнира, введение опорного вкладыша с шаровой головкой пальца в корпус шарнира осуществляют равномерной запрессовкой, а крышку корпуса закрывают завальцовкой с помощью ролика. Все полимерные материалы подразделяются на подвиды полимерных материалов и имеют разные технические свойства как и полиамид 6 (капралон В), который является износостойким полимерным материалом и имеет малый коэффициент износа при трении между металлом и полиамидом 6. Также полиамид 6 является очень удобным полимерным материалом для вытачивания вкладыша на токарном станке, с помощью которого легко формируется внутренняя часть вкладыша, где хорошо притирается рабочая сфера для шара пальца, образуемая при 2 притирке за счет нагревания, и при этом не деформируется наружная часть вкладыша, которая также легко обрабатывается резцом станка и имеет плотную эластичную наружную поверхность для запрессовки. Выполнение внутренней поверхности опорного вкладыша путем притирки и введение его с шаровой головкой в корпус шарнира равномерной запрессовкой способствует повышению его надежности при использовании. На чертеже показан шаровой шарнир и вкладыш шарового шарнира. Шаровой шарнир состоит из корпуса 1, пальца 2 с шаровой головкой, крышки3 и вкладыша 4 с радиальными прорезами 5. Способ восстановления шарового шарнира осуществляется следующим образом. Вскрывают крышку шарового шарнира резцом токарного станка. Вынимают палец с шаровой головкой и измеряют диаметр шара пальца. В соответствии с ним делают на фрезерном станке заготовку для вкладыша из полиамида. Зажимают шаровой палец на токарном станке и вводят его в заготовку,формируя внутреннюю поверхность вкладыша путем притирки, при этом толщину стенки его делают на 0,8-1,0 мм больше внутреннего диаметра корпуса шарового шарнира. На полученном вкладыше от его торца усеченной части до экваториальной плоскости выполняют прорези шириной 0,9-1,0 мм. Затем палец вставляют во вкладыш и равномерно запрессовывают на прессе в корпус шарового шарнира. Диаметр внешней поверхности вкладыша делают заведомо больше внутреннего диаметра корпуса шарового шарнира для плотной запрессовки. А выполненные радиальные прорези способствуют тому, чтобы вкладыш принимал форму шара и корпуса шарнира при плотном прилегании. После этого закрывают крышку завальцовкой с помощью ролика на токарном станке. Таким образом, предлагаемый простой способ восстановления шарового шарнира позволяет получить качественное прилегание вкладыша индивидуально под каждый палец и к поверхности сферического шарнира и корпуса, отсутствие зазоров в зоне рабочих частей, которое значительно повышает надежность и долговечность узла. Выполнение опорного вкладыша из полиамида способствует адаптированию шарового шарнира к бездорожью. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ восстановления шарового шарнира,включающий изготовление опорного вкладыша из полимерного материала, введение в корпус шарового шарнира опорного вкладыша и пальца с шаровой головкой и фиксацию их в корпусе крышкой, отличающийся тем, что опорный вкладыш изготавливают из полиамида путем вытачивания в соответствии с диаметром шара пальца, причем внутреннюю поверхность вкладыша формируют путем 9650 притирки ответной формы шаровой головке пальца,а внешнюю поверхность формируют с диаметром больше внутреннего диаметра корпуса шарового шарнира на 0,8-1,0 мм, при этом на вкладыше выполняют радиальные прорези от торца его усеченной части до экваториальной плоскости шириной 0,9-1 мм, затем в опорный вкладыш вводят палец с шаровой головкой и вместе с ним вводят в корпус шарнира, введение опорного вкладыша с шаровой головкой пальца в корпус шарнира осуществляют равномерной запрессовкой, а крышку корпуса закрывают завальцовкой с помощью ролика.
