Абсорбционная гелиохолодильная установка для кондиционирования воздуха

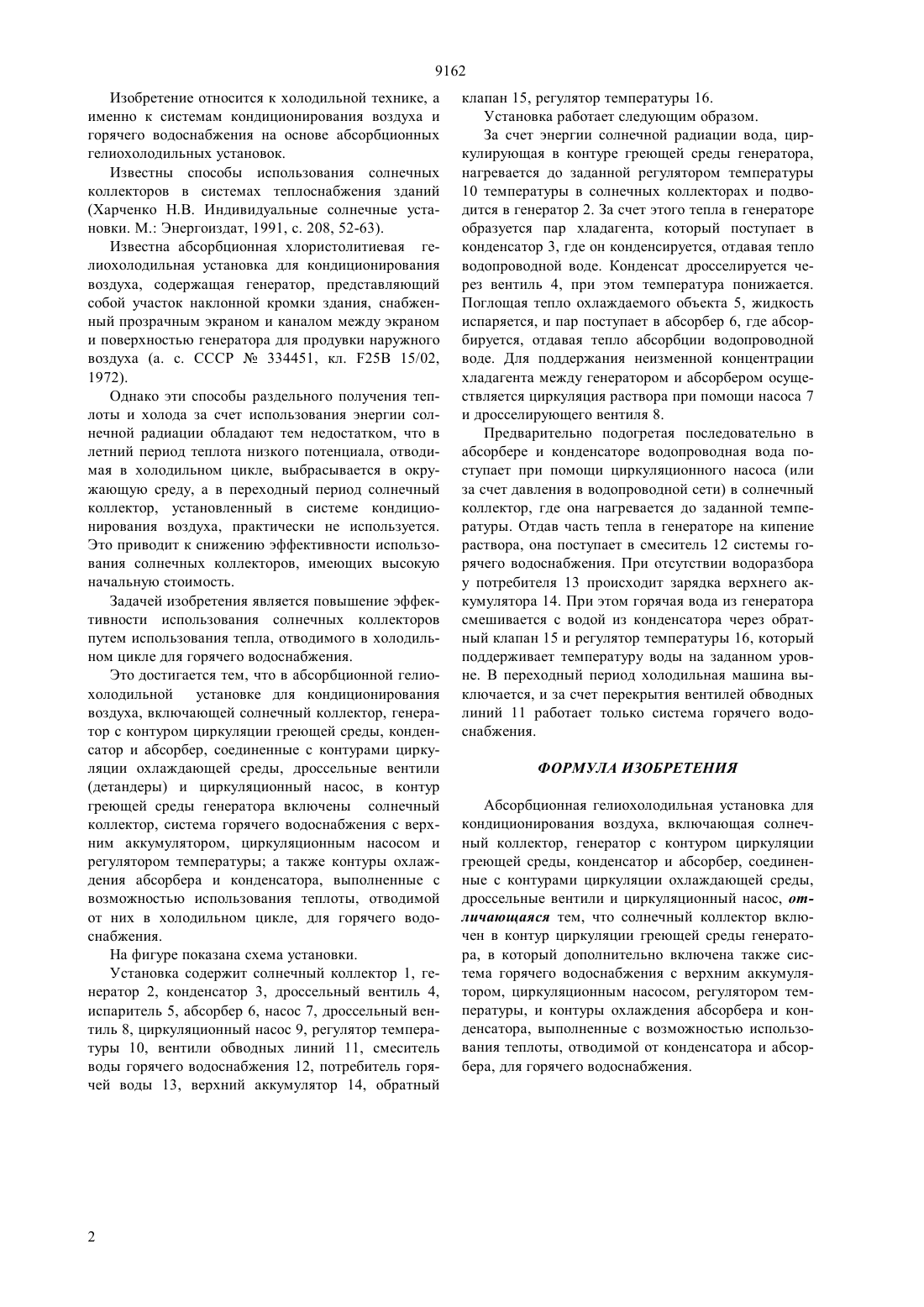

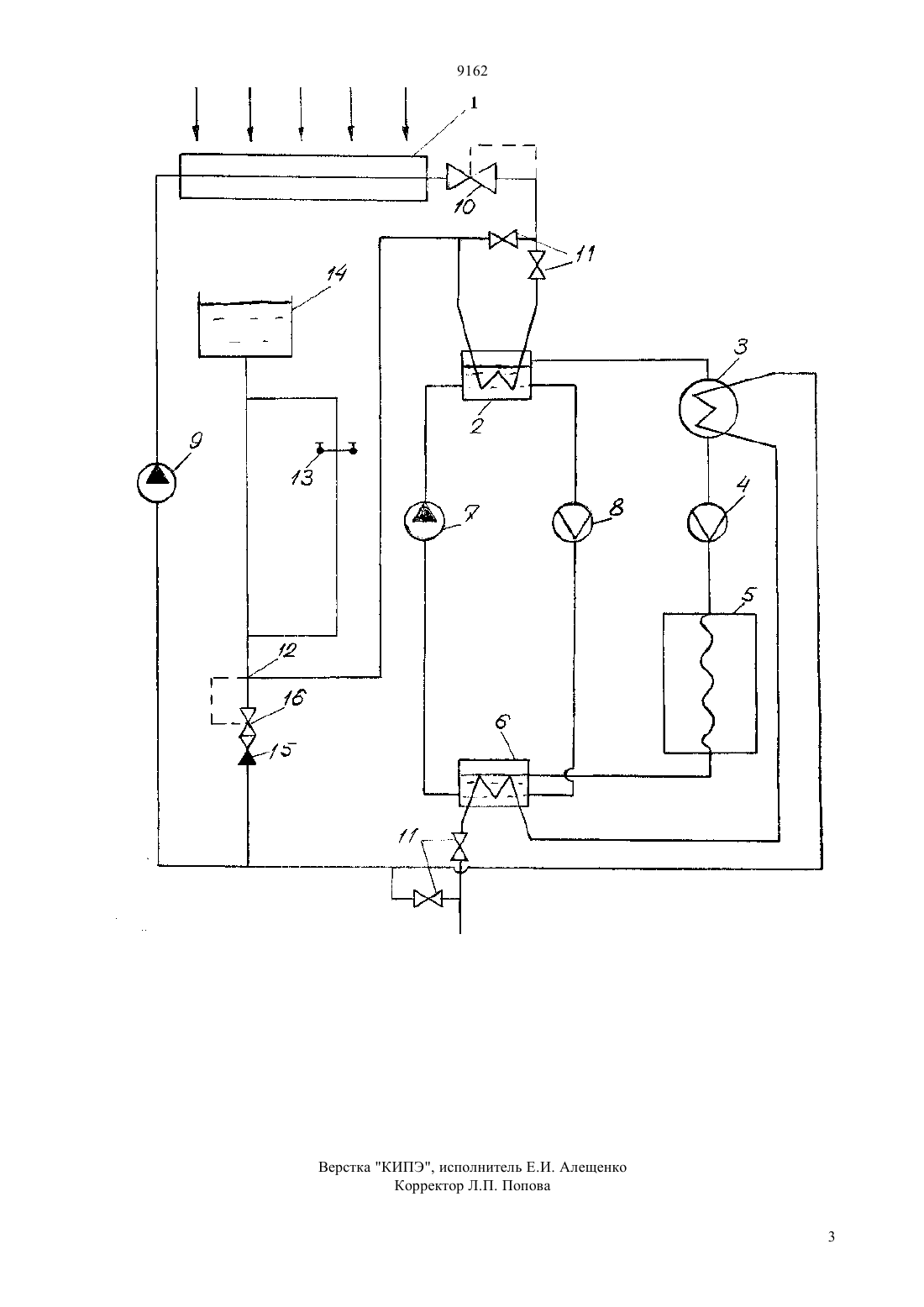

(51)7 24 2/00, 24 1/00, 25 27/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Пак Михаил Иванович Ем Татьяна Михайловна(73) Учреждение Алматинский институт энергетики и связи(54) АБСОРБЦИОННАЯ ГЕЛИОХОЛОДИЛЬНАЯ УСТАНОВКА ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА(57) Изобретение относится к холодильной технике,а именно к системам кондиционирования воздуха и горячего водоснабжения на основе абсорбционных гелиохолодильных установок. Техническим результатом изобретения является возможность использования тепла, отводимого в холодильном цикле работы установки, для горячего водоснабжения. Это достигается тем, что в абсорбционной гелиохолодильной установке для кондиционирования воздуха, включающей солнечный коллектор, генератор с контуром циркуляции греющей среды, конденсатор и абсорбер, соединенные с контурами циркуляции охлаждающей среды, дроссельные вентили и циркуляционный насос, солнечный коллектор включен в контур циркуляции греющей среды генератора, в который дополнительно включена также система горячего водоснабжения с верхним аккумулятором,циркуляционным насосом, регулятором температуры, и контуры охлаждения абсорбера и конденсатора, выполненные с возможностью использования теплоты, отводимой от конденсатора и абсорбера,для горячего водоснабжения. 9162 Изобретение относится к холодильной технике, а именно к системам кондиционирования воздуха и горячего водоснабжения на основе абсорбционных гелиохолодильных установок. Известны способы использования солнечных коллекторов в системах теплоснабжения зданий(Харченко Н.В. Индивидуальные солнечные установки. М. Энергоиздат, 1991, с. 208, 52-63). Известна абсорбционная хлористолитиевая гелиохолодильная установка для кондиционирования воздуха, содержащая генератор, представляющий собой участок наклонной кромки здания, снабженный прозрачным экраном и каналом между экраном и поверхностью генератора для продувки наружного воздуха (а. с. СССР 334451, кл. 25 В 15/02,1972). Однако эти способы раздельного получения теплоты и холода за счет использования энергии солнечной радиации обладают тем недостатком, что в летний период теплота низкого потенциала, отводимая в холодильном цикле, выбрасывается в окружающую среду, а в переходный период солнечный коллектор, установленный в системе кондиционирования воздуха, практически не используется. Это приводит к снижению эффективности использования солнечных коллекторов, имеющих высокую начальную стоимость. Задачей изобретения является повышение эффективности использования солнечных коллекторов путем использования тепла, отводимого в холодильном цикле для горячего водоснабжения. Это достигается тем, что в абсорбционной гелиохолодильной установке для кондиционирования воздуха, включающей солнечный коллектор, генератор с контуром циркуляции греющей среды, конденсатор и абсорбер, соединенные с контурами циркуляции охлаждающей среды, дроссельные вентили(детандеры) и циркуляционный насос, в контур греющей среды генератора включены солнечный коллектор, система горячего водоснабжения с верхним аккумулятором, циркуляционным насосом и регулятором температуры а также контуры охлаждения абсорбера и конденсатора, выполненные с возможностью использования теплоты, отводимой от них в холодильном цикле, для горячего водоснабжения. На фигуре показана схема установки. Установка содержит солнечный коллектор 1, генератор 2, конденсатор 3, дроссельный вентиль 4,испаритель 5, абсорбер 6, насос 7, дроссельный вентиль 8, циркуляционный насос 9, регулятор температуры 10, вентили обводных линий 11, смеситель воды горячего водоснабжения 12, потребитель горячей воды 13, верхний аккумулятор 14, обратный клапан 15, регулятор температуры 16. Установка работает следующим образом. За счет энергии солнечной радиации вода, циркулирующая в контуре греющей среды генератора,нагревается до заданной регулятором температуры 10 температуры в солнечных коллекторах и подводится в генератор 2. За счет этого тепла в генераторе образуется пар хладагента, который поступает в конденсатор 3, где он конденсируется, отдавая тепло водопроводной воде. Конденсат дросселируется через вентиль 4, при этом температура понижается. Поглощая тепло охлаждаемого объекта 5, жидкость испаряется, и пар поступает в абсорбер 6, где абсорбируется, отдавая тепло абсорбции водопроводной воде. Для поддержания неизменной концентрации хладагента между генератором и абсорбером осуществляется циркуляция раствора при помощи насоса 7 и дросселирующего вентиля 8. Предварительно подогретая последовательно в абсорбере и конденсаторе водопроводная вода поступает при помощи циркуляционного насоса (или за счет давления в водопроводной сети) в солнечный коллектор, где она нагревается до заданной температуры. Отдав часть тепла в генераторе на кипение раствора, она поступает в смеситель 12 системы горячего водоснабжения. При отсутствии водоразбора у потребителя 13 происходит зарядка верхнего аккумулятора 14. При этом горячая вода из генератора смешивается с водой из конденсатора через обратный клапан 15 и регулятор температуры 16, который поддерживает температуру воды на заданном уровне. В переходный период холодильная машина выключается, и за счет перекрытия вентилей обводных линий 11 работает только система горячего водоснабжения. ФОРМУЛА ИЗОБРЕТЕНИЯ Абсорбционная гелиохолодильная установка для кондиционирования воздуха, включающая солнечный коллектор, генератор с контуром циркуляции греющей среды, конденсатор и абсорбер, соединенные с контурами циркуляции охлаждающей среды,дроссельные вентили и циркуляционный насос, отличающаяся тем, что солнечный коллектор включен в контур циркуляции греющей среды генератора, в который дополнительно включена также система горячего водоснабжения с верхним аккумулятором, циркуляционным насосом, регулятором температуры, и контуры охлаждения абсорбера и конденсатора, выполненные с возможностью использования теплоты, отводимой от конденсатора и абсорбера, для горячего водоснабжения.
