Водовыпускной лоток

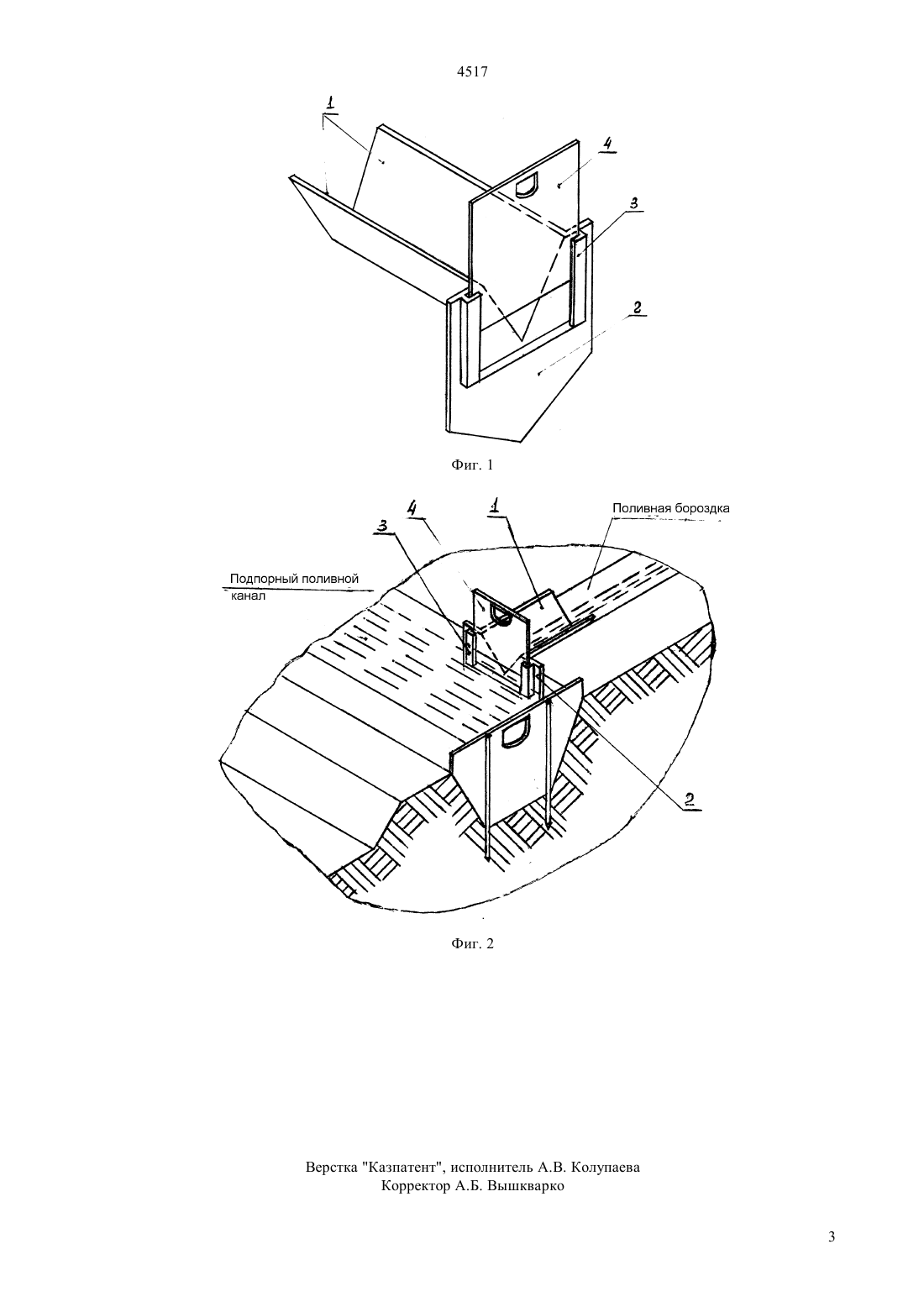

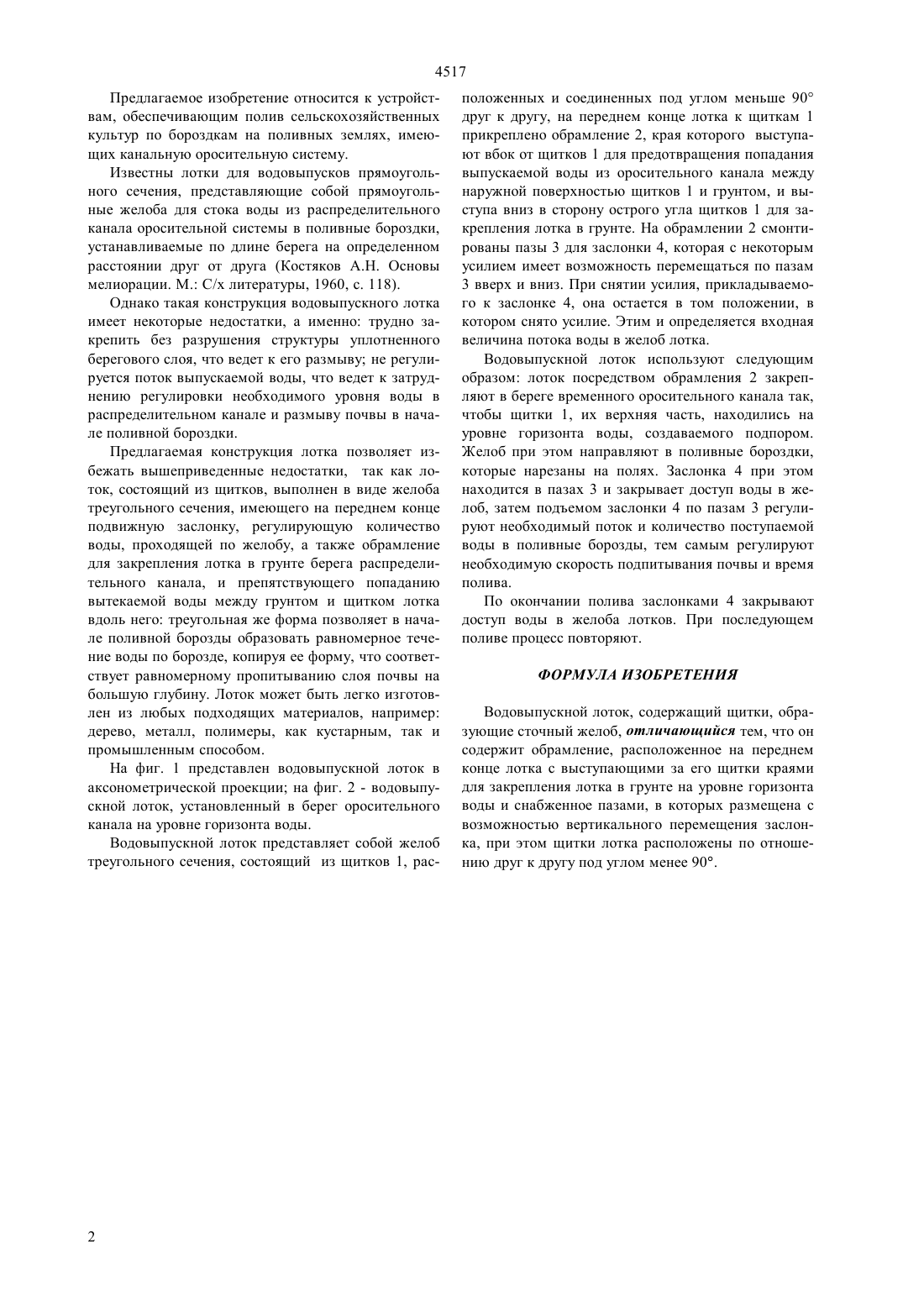

(51)6 А 01 25/02 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к устройствам, обеспечивающим полив сельскохозяйственных культур по бороздкам на поливных землях, имеющих канальную оросительную систему. Предлагаемая конструкция лотка позволяет регу лировать количество поступающей воды в каждую бороздку индивидуально и предотвращает размыв берега подпорного оросительного канала. Водовыпускной лоток треугольного сечения состоит из щитков, расположенных друг к другу под углом менее 90, укрепленного на переднем конце лотка обрамления с выступающими за его щитки краями для закрепления лотка в грунте на уровне горизонта воды и снабженное пазами. В пазах обрамления укреплена заслонка для регулирования количества поступающей воды, выполненная с возможностью вертикального перемещения. 4517 Предлагаемое изобретение относится к устройствам, обеспечивающим полив сельскохозяйственных культур по бороздкам на поливных землях, имеющих канальную оросительную систему. Известны лотки для водовыпусков прямоугольного сечения, представляющие собой прямоугольные желоба для стока воды из распределительного канала оросительной системы в поливные бороздки,устанавливаемые по длине берега на определенном расстоянии друг от друга (Костяков А.Н. Основы мелиорации. М. С/х литературы, 1960, с. 118). Однако такая конструкция водовыпускного лотка имеет некоторые недостатки, а именно трудно закрепить без разрушения структуры уплотненного берегового слоя, что ведет к его размыву не регулируется поток выпускаемой воды, что ведет к затруднению регулировки необходимого уровня воды в распределительном канале и размыву почвы в начале поливной бороздки. Предлагаемая конструкция лотка позволяет избежать вышеприведенные недостатки, так как лоток, состоящий из щитков, выполнен в виде желоба треугольного сечения, имеющего на переднем конце подвижную заслонку, регулирующую количество воды, проходящей по желобу, а также обрамление для закрепления лотка в грунте берега распределительного канала, и препятствующего попаданию вытекаемой воды между грунтом и щитком лотка вдоль него треугольная же форма позволяет в начале поливной борозды образовать равномерное течение воды по борозде, копируя ее форму, что соответствует равномерному пропитыванию слоя почвы на большую глубину. Лоток может быть легко изготовлен из любых подходящих материалов, например дерево, металл, полимеры, как кустарным, так и промышленным способом. На фиг. 1 представлен водовыпускной лоток в аксонометрической проекции на фиг. 2 - водовыпускной лоток, установленный в берег оросительного канала на уровне горизонта воды. Водовыпускной лоток представляет собой желоб треугольного сечения, состоящий из щитков 1, рас 2 положенных и соединенных под углом меньше 90 друг к другу, на переднем конце лотка к щиткам 1 прикреплено обрамление 2, края которого выступают вбок от щитков 1 для предотвращения попадания выпускаемой воды из оросительного канала между наружной поверхностью щитков 1 и грунтом, и выступа вниз в сторону острого угла щитков 1 для закрепления лотка в грунте. На обрамлении 2 смонтированы пазы 3 для заслонки 4, которая с некоторым усилием имеет возможность перемещаться по пазам 3 вверх и вниз. При снятии усилия, прикладываемого к заслонке 4, она остается в том положении, в котором снято усилие. Этим и определяется входная величина потока воды в желоб лотка. Водовыпускной лоток используют следующим образом лоток посредством обрамления 2 закрепляют в береге временного оросительного канала так,чтобы щитки 1, их верхняя часть, находились на уровне горизонта воды, создаваемого подпором. Желоб при этом направляют в поливные бороздки,которые нарезаны на полях. Заслонка 4 при этом находится в пазах 3 и закрывает доступ воды в желоб, затем подъемом заслонки 4 по пазам 3 регулируют необходимый поток и количество поступаемой воды в поливные борозды, тем самым регулируют необходимую скорость подпитывания почвы и время полива. По окончании полива заслонками 4 закрывают доступ воды в желоба лотков. При последующем поливе процесс повторяют. ФОРМУЛА ИЗОБРЕТЕНИЯ Водовыпускной лоток, содержащий щитки, образующие сточный желоб, отличающийся тем, что он содержит обрамление, расположенное на переднем конце лотка с выступающими за его щитки краями для закрепления лотка в грунте на уровне горизонта воды и снабженное пазами, в которых размещена с возможностью вертикального перемещения заслонка, при этом щитки лотка расположены по отношению друг к другу под углом менее 90.
