Устройство для фильтрования под вакуумом

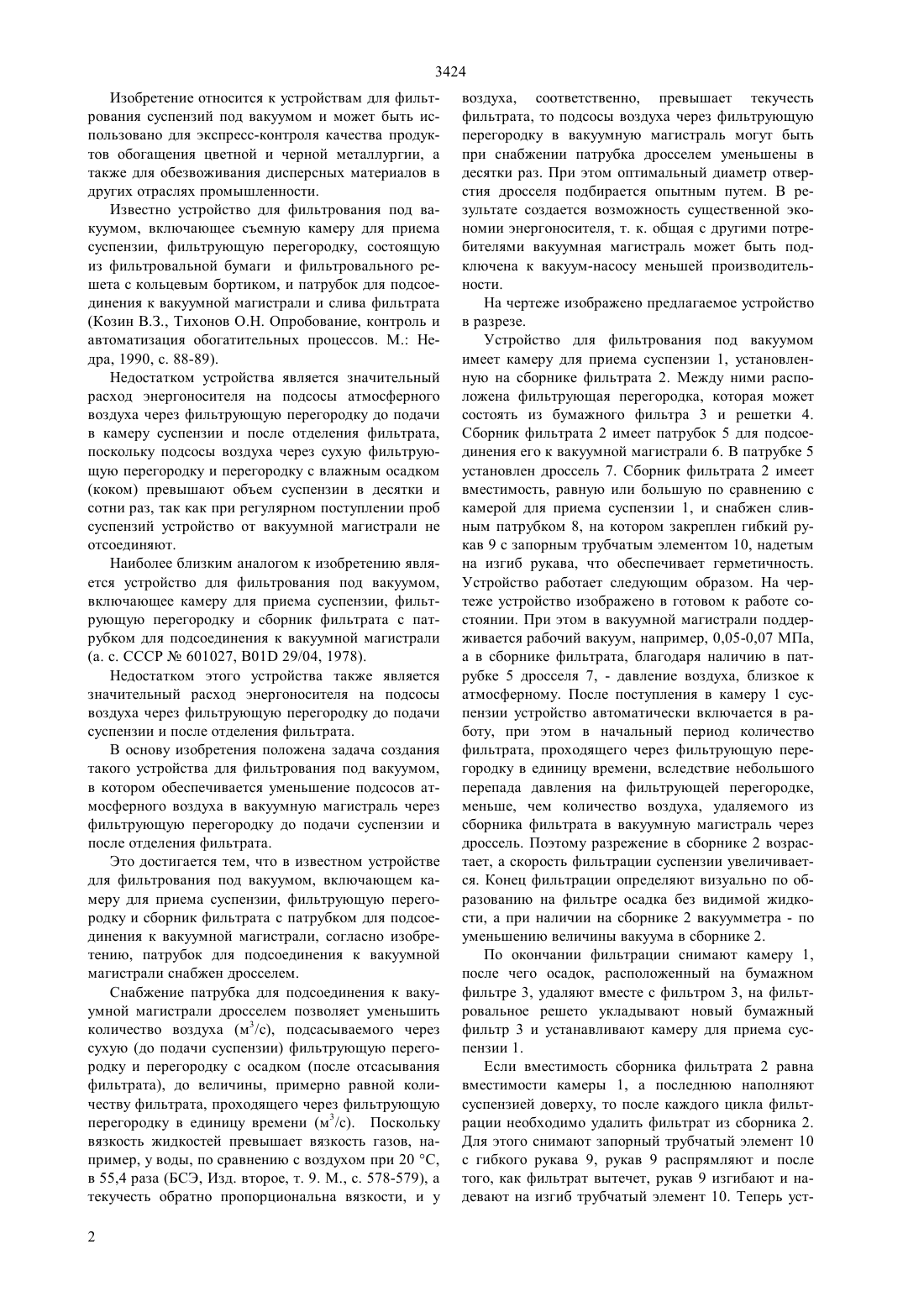

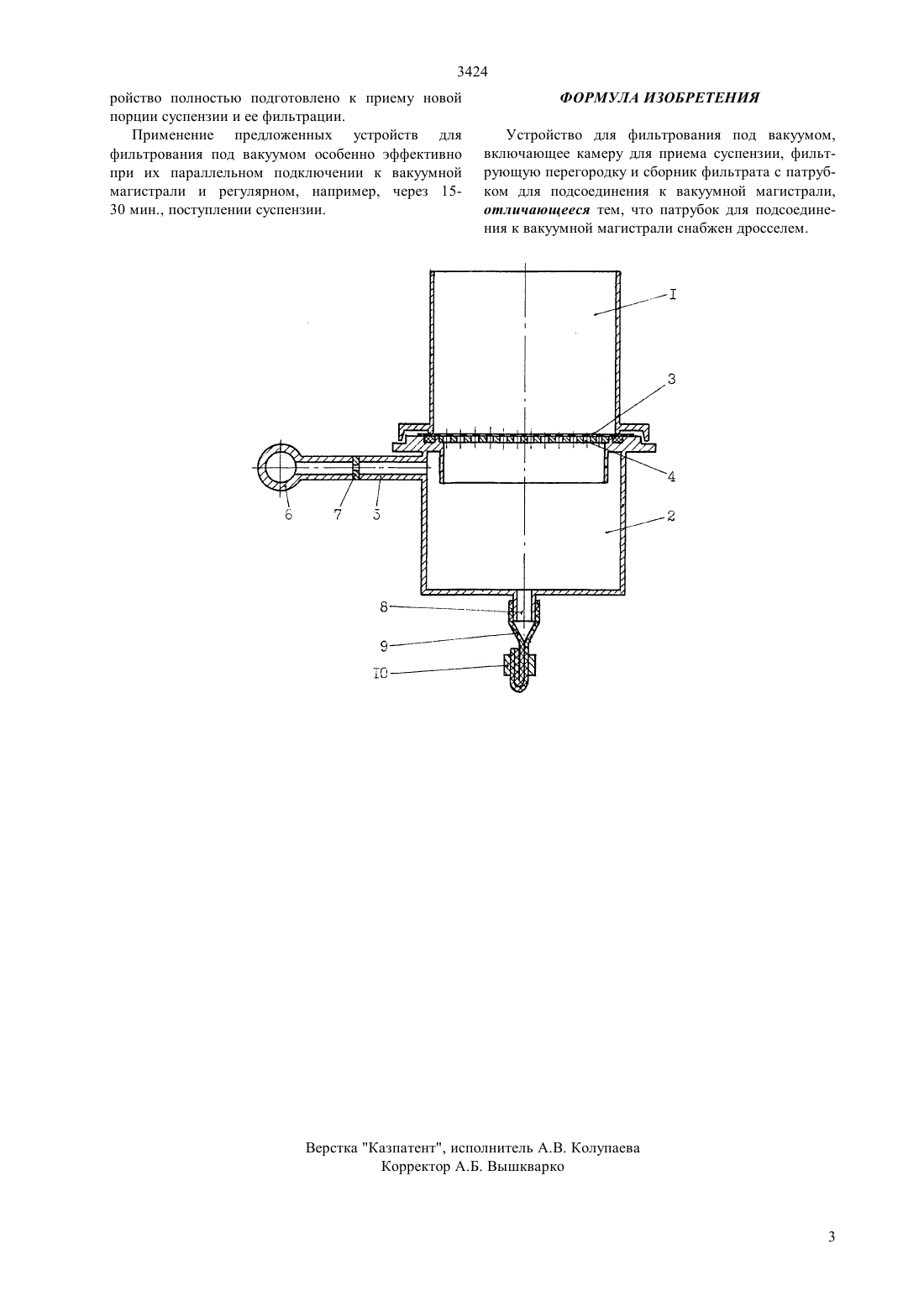

(51)6 01 29/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Гребенщиков Лев Сергеевич Башеев Амантай Тюлюбаевич Дейнеко Павел Федорович Черкасов Геннадий Петрович Пятигорский Леонид Вениаминович Ткачев Виктор Макарович Корешков Геннадий Леонидович(73) Восточный научно-исследовательский горнометаллургический институт цветных металлов(54) УСТРОЙСТВО ДЛЯ ФИЛЬТРОВАНИЯ ПОД ВАКУУМОМ(57) Изобретение относится к устройствам для фильтрования п од вакуумом и может быть использовано для экспресс-контроля качества продуктов обогащения цветной и черной металлургии, а также для обезвоживания дисперсных материалов в других отраслях промышленности. Для уменьшения подсосов атмосферного воздуха в вакуумную магистраль через фильтровальную перегородку до подачи суспензии и после отделения фильтрата и, как следствие, обеспечения экономии электроэнергии в устройстве для фильтрования под вакуумом, включающим камеру для приема суспензии, фильтрующую перегородку и сборник фильтра с патрубком для подсоединения к вакуумной магистрали, указанный патрубок снабжен дросселем. 3424 Изобретение относится к устройствам для фильтрования суспензий под вакуумом и может быть использовано для экспресс-контроля качества продуктов обогащения цветной и черной металлургии, а также для обезвоживания дисперсных материалов в других отраслях промышленности. Известно устройство для фильтрования под вакуумом, включающее съемную камеру для приема суспензии, фильтрующую перегородку, состоящую из фильтровальной бумаги и фильтровального решета с кольцевым бортиком, и патрубок для подсоединения к вакуумной магистрали и слива фильтрата(Козин В.З., Тихонов О.Н. Опробование, контроль и автоматизация обогатительных процессов. М. Недра, 1990, с. 88-89). Недостатком устройства является значительный расход энергоносителя на подсосы атмосферного воздуха через фильтрующую перегородку до подачи в камеру суспензии и после отделения фильтрата,поскольку подсосы воздуха через сухую фильтрующую перегородку и перегородку с влажным осадком(коком) превышают объем суспензии в десятки и сотни раз, так как при регулярном поступлении проб суспензий устройство от вакуумной магистрали не отсоединяют. Наиболее близким аналогом к изобретению является устройство для фильтрования под вакуумом,включающее камеру для приема суспензии, фильтрующую перегородку и сборник фильтрата с патрубком для подсоединения к вакуумной магистрали(а. с. СССР 601027, В 01 29/04, 1978). Недостатком этого устройства также является значительный расход энергоносителя на подсосы воздуха через фильтрующую перегородку до подачи суспензии и после отделения фильтрата. В основу изобретения положена задача создания такого устройства для фильтрования под вакуумом,в котором обеспечивается уменьшение подсосов атмосферного воздуха в вакуумную магистраль через фильтрующую перегородку до подачи суспензии и после отделения фильтрата. Это достигается тем, что в известном устройстве для фильтрования под вакуумом, включающем камеру для приема суспензии, фильтрующую перегородку и сборник фильтрата с патрубком для подсоединения к вакуумной магистрали, согласно изобретению, патрубок для подсоединения к вакуумной магистрали снабжен дросселем. Снабжение патрубка для подсоединения к вакуумной магистрали дросселем позволяет уменьшить количество воздуха (м 3/с), подсасываемого через сухую (до подачи суспензии) фильтрующую перегородку и перегородку с осадком (после отсасывания фильтрата), до величины, примерно равной количеству фильтрата, проходящего через фильтрующую перегородку в единицу времени (м 3/с). Поскольку вязкость жидкостей превышает вязкость газов, например, у воды, по сравнению с воздухом при 20 С,в 55,4 раза (БСЭ, Изд. второе, т. 9. М., с. 578-579), а текучесть обратно пропорциональна вязкости, и у 2 воздуха, соответственно, превышает текучесть фильтрата, то подсосы воздуха через фильтрующую перегородку в вакуумную магистраль могут быть при снабжении патрубка дросселем уменьшены в десятки раз. При этом оптимальный диаметр отверстия дросселя подбирается опытным путем. В результате создается возможность существенной экономии энергоносителя, т. к. общая с другими потребителями вакуумная магистраль может быть подключена к вакуум-насосу меньшей производительности. На чертеже изображено предлагаемое устройство в разрезе. Устройство для фильтрования под вакуумом имеет камеру для приема суспензии 1, установленную на сборнике фильтрата 2. Между ними расположена фильтрующая перегородка, которая может состоять из бумажного фильтра 3 и решетки 4. Сборник фильтрата 2 имеет патрубок 5 для подсоединения его к вакуумной магистрали 6. В патрубке 5 установлен дроссель 7. Сборник фильтрата 2 имеет вместимость, равную или большую по сравнению с камерой для приема суспензии 1, и снабжен сливным патрубком 8, на котором закреплен гибкий рукав 9 с запорным трубчатым элементом 10, надетым на изгиб рукава, что обеспечивает герметичность. Устройство работает следующим образом. На чертеже устройство изображено в готовом к работе состоянии. При этом в вакуумной магистрали поддерживается рабочий вакуум, например, 0,05-0,07 МПа,а в сборнике фильтрата, благодаря наличию в патрубке 5 дросселя 7, - давление воздуха, близкое к атмосферному. После поступления в камеру 1 суспензии устройство автоматически включается в работу, при этом в начальный период количество фильтрата, проходящего через фильтрующую перегородку в единицу времени, вследствие небольшого перепада давления на фильтрующей перегородке,меньше, чем количество воздуха, удаляемого из сборника фильтрата в вакуумную магистраль через дроссель. Поэтому разрежение в сборнике 2 возрастает, а скорость фильтрации суспензии увеличивается. Конец фильтрации определяют визуально по образованию на фильтре осадка без видимой жидкости, а при наличии на сборнике 2 вакуумметра - по уменьшению величины вакуума в сборнике 2. По окончании фильтрации снимают камеру 1,после чего осадок, расположенный на бумажном фильтре 3, удаляют вместе с фильтром 3, на фильтровальное решето укладывают новый бумажный фильтр 3 и устанавливают камеру для приема суспензии 1. Если вместимость сборника фильтрата 2 равна вместимости камеры 1, а последнюю наполняют суспензией доверху, то после каждого цикла фильтрации необходимо удалить фильтрат из сборника 2. Для этого снимают запорный трубчатый элемент 10 с гибкого рукава 9, рукав 9 распрямляют и после того, как фильтрат вытечет, рукав 9 изгибают и надевают на изгиб трубчатый элемент 10. Теперь уст 3424 ройство полностью подготовлено к приему новой порции суспензии и ее фильтрации. Применение предложенных устройств для фильтрования под вакуумом особенно эффективно при их параллельном подключении к вакуумной магистрали и регулярном, например, через 1530 мин., поступлении суспензии. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для фильтрования под вакуумом,включающее камеру для приема суспензии, фильтрующую перегородку и сборник фильтрата с патрубком для подсоединения к вакуумной магистрали,отличающееся тем, что патрубок для подсоединения к вакуумной магистрали снабжен дросселем.
