Способ бурения скважин

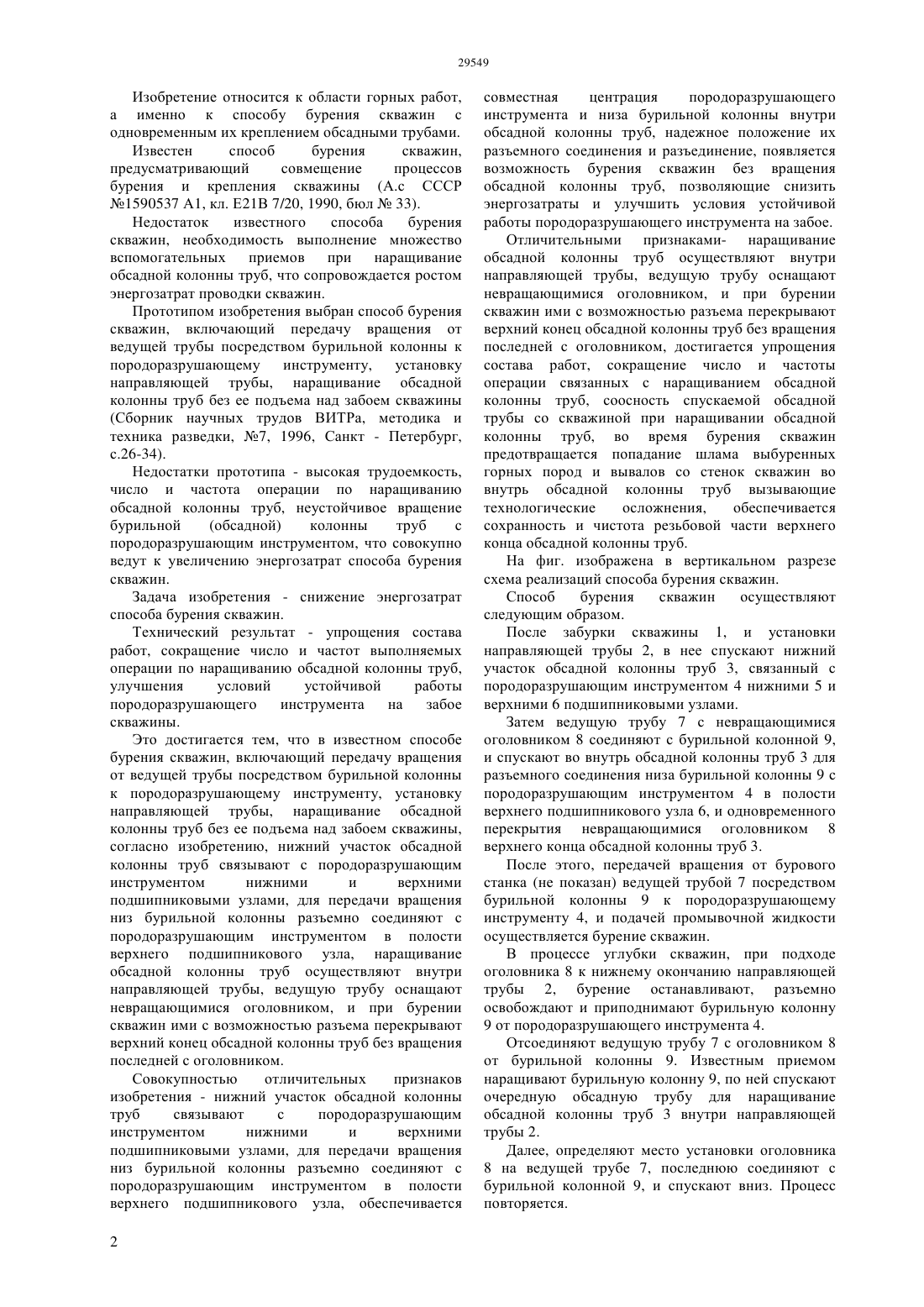

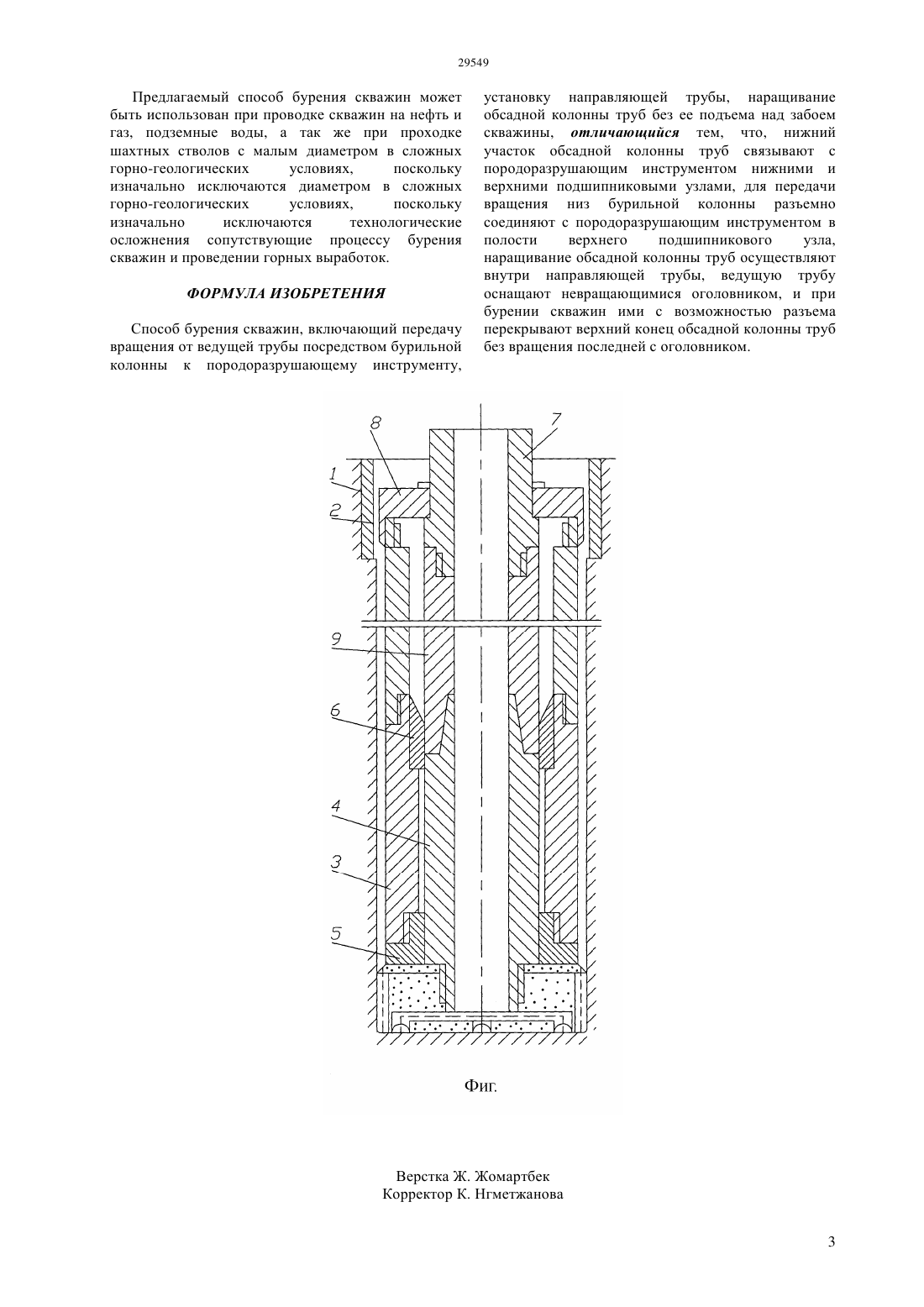

(51) 21 7/20 (2006.01) 21 7/00 (2006.01) 21 43/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ устойчивой работы породоразрушающего инструмента на забое скважин. Это достигается тем, что в известном способе бурения скважин, включающий передачу вращения от ведущей трубы посредством бурильной колонны к породоразрушающему инструменту, установку направляющей трубы, наращивание обсадной колонны труб без ее подъема над забоем скважины,нижний участок обсадной колонны труб связывают с породоразрушающим инструментом нижними и верхними подшипниковыми узлами, для передачи вращения низ бурильной колонны разъемно соединяют с породоразрушающим инструментом в полости верхнего подшипникового узла,наращивание обсадной колонны труб осуществляют внутри направляющей трубы, ведущую трубу оснащают невращающимися оголовником, и при бурении скважин ими с возможностью разъема перекрывают верхний конец обсадной колонны труб без вращения последней с оголовником.(57) Изобретение относится к области горных работ, а именно к способу бурения скважин с одновременным их креплением обсадными трубами. Задача изобретения - снижение энергозатрат способа бурения скважин. Технический результат упрощения состава работ, сокращение число и частот выполняемых операций по наращиванию обсадной колонны труб, улучшения условий Изобретение относится к области горных работ,а именно к способу бурения скважин с одновременным их креплением обсадными трубами. Известен способ бурения скважин,предусматривающий совмещение процессов бурения и крепления скважины (А.с СССР 1590537 А 1, кл. Е 21 В 7/20, 1990, бюл 33). Недостаток известного способа бурения скважин, необходимость выполнение множество вспомогательных приемов при наращивание обсадной колонны труб, что сопровождается ростом энергозатрат проводки скважин. Прототипом изобретения выбран способ бурения скважин, включающий передачу вращения от ведущей трубы посредством бурильной колонны к породоразрушающему инструменту, установку направляющей трубы, наращивание обсадной колонны труб без ее подъема над забоем скважины(Сборник научных трудов ВИТРа, методика и техника разведки, 7, 1996, Санкт - Петербург,с.26-34). Недостатки прототипа - высокая трудоемкость,число и частота операции по наращиванию обсадной колонны труб, неустойчивое вращение бурильной(обсадной) колонны труб с породоразрушающим инструментом, что совокупно ведут к увеличению энергозатрат способа бурения скважин. Задача изобретения - снижение энергозатрат способа бурения скважин. Технический результат - упрощения состава работ, сокращение число и частот выполняемых операции по наращиванию обсадной колонны труб,улучшения условий устойчивой работы породоразрушающего инструмента на забое скважины. Это достигается тем, что в известном способе бурения скважин, включающий передачу вращения от ведущей трубы посредством бурильной колонны к породоразрушающему инструменту, установку направляющей трубы, наращивание обсадной колонны труб без ее подъема над забоем скважины,согласно изобретению, нижний участок обсадной колонны труб связывают с породоразрушающим инструментом нижними и верхними подшипниковыми узлами, для передачи вращения низ бурильной колонны разъемно соединяют с породоразрушающим инструментом в полости верхнего подшипникового узла, наращивание обсадной колонны труб осуществляют внутри направляющей трубы, ведущую трубу оснащают невращающимися оголовником, и при бурении скважин ими с возможностью разъема перекрывают верхний конец обсадной колонны труб без вращения последней с оголовником. Совокупностью отличительных признаков изобретения - нижний участок обсадной колонны труб связывают с породоразрушающим инструментом нижними и верхними подшипниковыми узлами, для передачи вращения низ бурильной колонны разъемно соединяют с породоразрушающим инструментом в полости верхнего подшипникового узла, обеспечивается 2 совместная центрация породоразрушающего инструмента и низа бурильной колонны внутри обсадной колонны труб, надежное положение их разъемного соединения и разъединение, появляется возможность бурения скважин без вращения обсадной колонны труб, позволяющие снизить энергозатраты и улучшить условия устойчивой работы породоразрушающего инструмента на забое. Отличительными признаками- наращивание обсадной колонны труб осуществляют внутри направляющей трубы, ведущую трубу оснащают невращающимися оголовником, и при бурении скважин ими с возможностью разъема перекрывают верхний конец обсадной колонны труб без вращения последней с оголовником, достигается упрощения состава работ, сокращение число и частоты операции связанных с наращиванием обсадной колонны труб, соосность спускаемой обсадной трубы со скважиной при наращивании обсадной колонны труб, во время бурения скважин предотвращается попадание шлама выбуренных горных пород и вывалов со стенок скважин во внутрь обсадной колонны труб вызывающие технологические осложнения,обеспечивается сохранность и чистота резьбовой части верхнего конца обсадной колонны труб. На фиг. изображена в вертикальном разрезе схема реализаций способа бурения скважин. Способ бурения скважин осуществляют следующим образом. После забурки скважины 1, и установки направляющей трубы 2, в нее спускают нижний участок обсадной колонны труб 3, связанный с породоразрушающим инструментом 4 нижними 5 и верхними 6 подшипниковыми узлами. Затем ведущую трубу 7 с невращающимися оголовником 8 соединяют с бурильной колонной 9,и спускают во внутрь обсадной колонны труб 3 для разъемного соединения низа бурильной колонны 9 с породоразрушающим инструментом 4 в полости верхнего подшипникового узла 6, и одновременного перекрытия невращающимися оголовником 8 верхнего конца обсадной колонны труб 3. После этого, передачей вращения от бурового станка (не показан) ведущей трубой 7 посредством бурильной колонны 9 к породоразрушающему инструменту 4, и подачей промывочной жидкости осуществляется бурение скважин. В процессе углубки скважин, при подходе оголовника 8 к нижнему окончанию направляющей трубы 2, бурение останавливают, разъемно освобождают и приподнимают бурильную колонну 9 от породоразрушающего инструмента 4. Отсоединяют ведущую трубу 7 с оголовником 8 от бурильной колонны 9. Известным приемом наращивают бурильную колонну 9, по ней спускают очередную обсадную трубу для наращивание обсадной колонны труб 3 внутри направляющей трубы 2. Далее, определяют место установки оголовника 8 на ведущей трубе 7, последнюю соединяют с бурильной колонной 9, и спускают вниз. Процесс повторяется. Предлагаемый способ бурения скважин может быть использован при проводке скважин на нефть и газ, подземные воды, а так же при проходке шахтных стволов с малым диаметром в сложных горно-геологических условиях,поскольку изначально исключаются диаметром в сложных горно-геологических условиях,поскольку изначально исключаются технологические осложнения сопутствующие процессу бурения скважин и проведении горных выработок. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ бурения скважин, включающий передачу вращения от ведущей трубы посредством бурильной колонны к породоразрушающему инструменту, установку направляющей трубы, наращивание обсадной колонны труб без ее подъема над забоем скважины, отличающийся тем, что, нижний участок обсадной колонны труб связывают с породоразрушающим инструментом нижними и верхними подшипниковыми узлами, для передачи вращения низ бурильной колонны разъемно соединяют с породоразрушающим инструментом в полости верхнего подшипникового узла,наращивание обсадной колонны труб осуществляют внутри направляющей трубы, ведущую трубу оснащают невращающимися оголовником, и при бурении скважин ими с возможностью разъема перекрывают верхний конец обсадной колонны труб без вращения последней с оголовником.
