Пластификатор для вторичной резиновой смеси

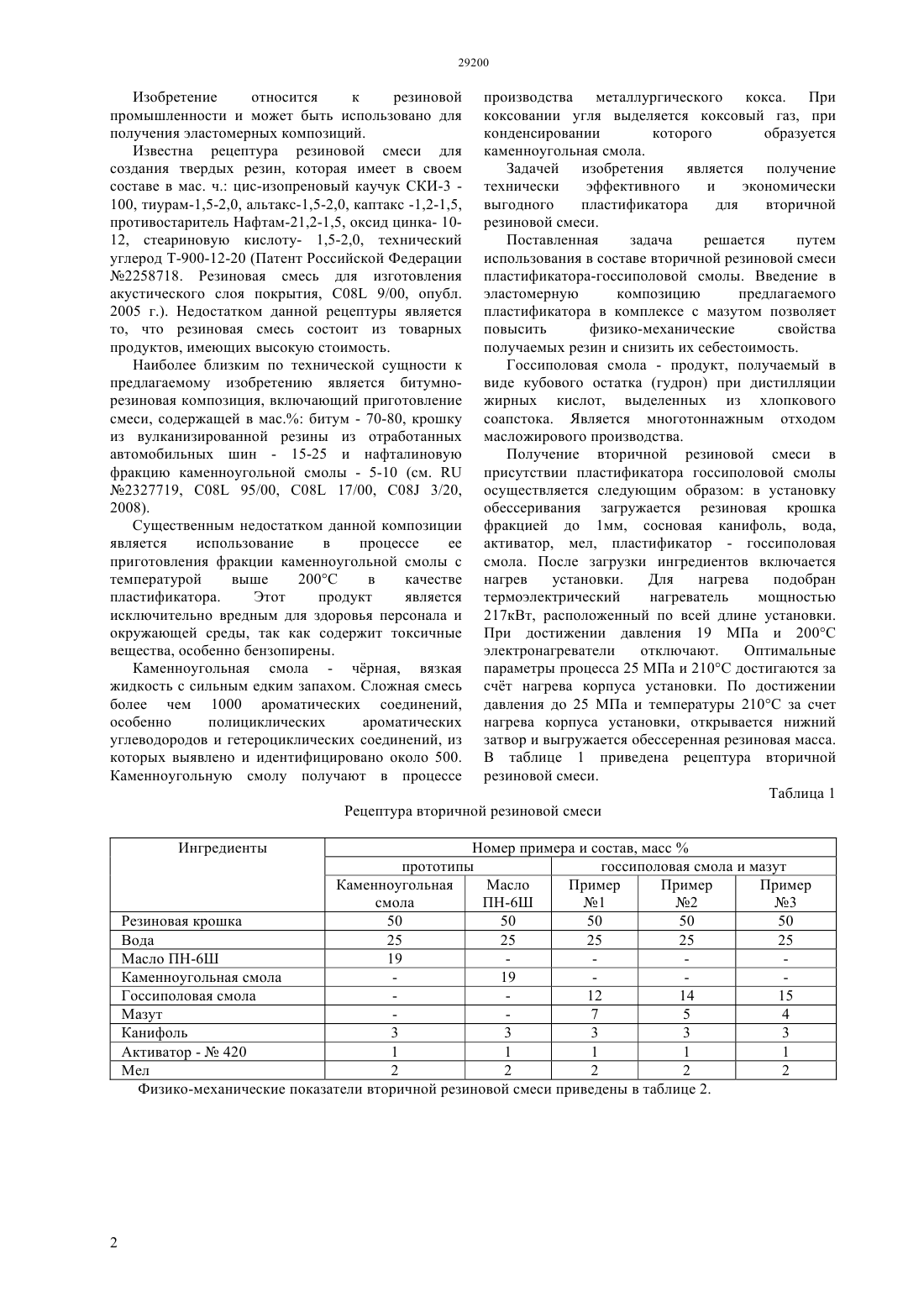

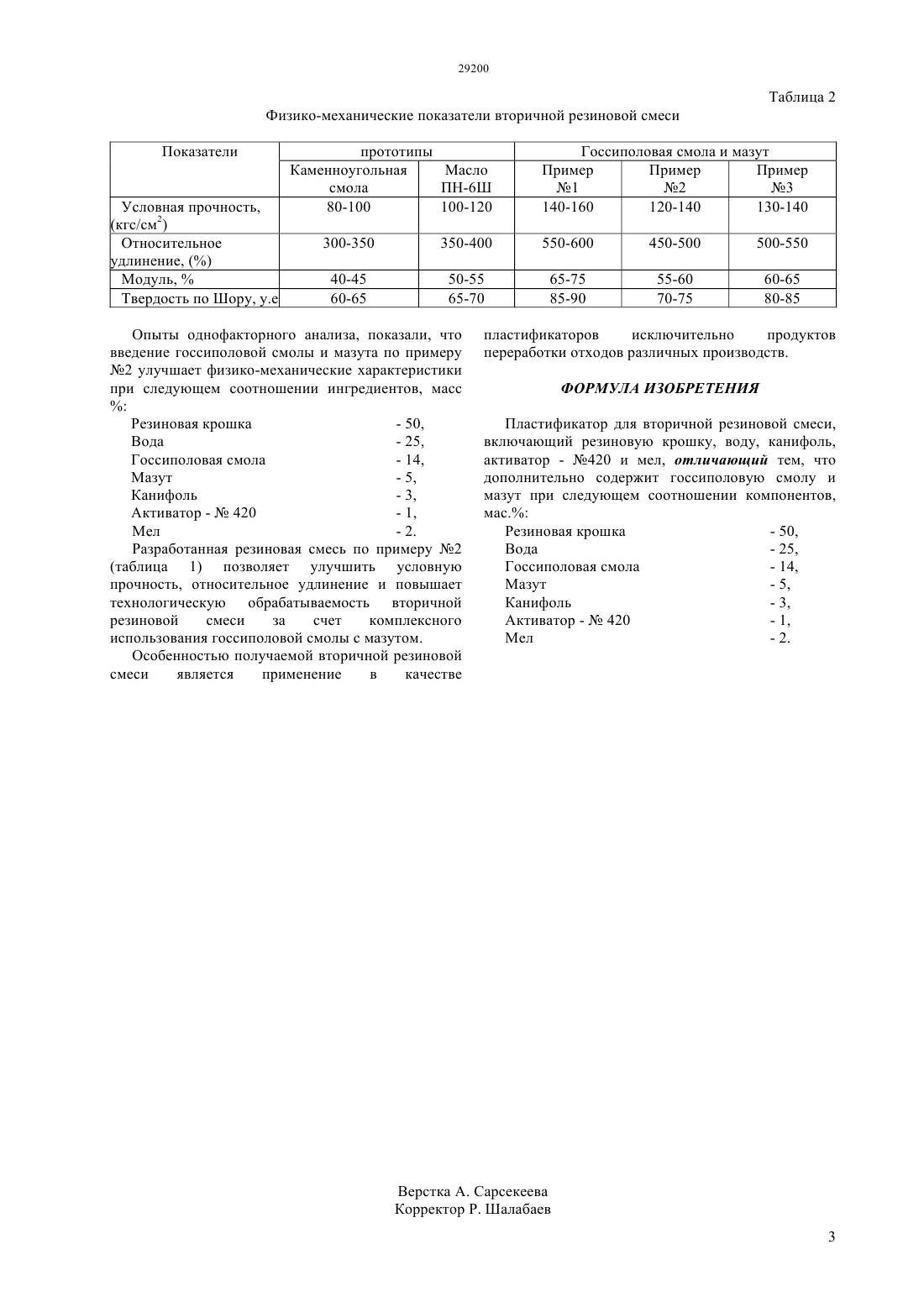

(51) 08 9/00 (2006.01) 08 95/00 (2006.01) 08 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ выгодного пластификатора для вторичной резиновой смеси. Поставленная задача решается путем использования в составе вторичной резиновой смеси пластификатора-госсиполовой смолы и мазута. Введение госсиполовой смолы и мазута улучшает физико-механические характеристики при следующем соотношении ингредиентов, массРезиновая крошка-2 Введение в эластомерную композицию предлагаемого пластификатора в комплексе с мазутом позволяет повысить физико-механические свойства получаемых резин и снизить их себестоимость. Разработанная рецептура позволяет вовлечь в производство дешевое местное сырье (в том числе техногенных отходов) с одновременным повышением физико-механических свойств вулканизатов.(72) Айсартов Серикбай Бимбетова Гульмира Жанкабыловна Сакибаева Сауле Абдразаковна Надиров Казим Садыкович(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М.Ауэзова Министерства образования и науки Республики Казахстан(54) ПЛАСТИФИКАТОР ДЛЯ ВТОРИЧНОЙ РЕЗИНОВОЙ СМЕСИ(57) Изобретение относится к резиновой промышленности и может быть использовано для получения эластомерных композиций. Задачей изобретения является получение технически эффективного и экономически производства металлургического кокса. При коксовании угля выделяется коксовый газ, при конденсировании которого образуется каменноугольная смола. Задачей изобретения является получение технически эффективного и экономически выгодного пластификатора для вторичной резиновой смеси. Поставленная задача решается путем использования в составе вторичной резиновой смеси пластификатора-госсиполовой смолы. Введение в эластомерную композицию предлагаемого пластификатора в комплексе с мазутом позволяет повысить физико-механические свойства получаемых резин и снизить их себестоимость. Госсиполовая смола - продукт, получаемый в виде кубового остатка (гудрон) при дистилляции жирных кислот, выделенных из хлопкового соапстока. Является многотоннажным отходом масложирового производства. Получение вторичной резиновой смеси в присутствии пластификатора госсиполовой смолы осуществляется следующим образом в установку обессеривания загружается резиновая крошка фракцией до 1 мм, сосновая канифоль, вода,активатор, мел, пластификатор - госсиполовая смола. После загрузки ингредиентов включается нагрев установки. Для нагрева подобран термоэлектрический нагреватель мощностью 217 кВт, расположенный по всей длине установки. При достижении давления 19 МПа и 200 С электронагреватели отключают. Оптимальные параметры процесса 25 МПа и 210 С достигаются за счт нагрева корпуса установки. По достижении давления до 25 МПа и температуры 210 С за счет нагрева корпуса установки, открывается нижний затвор и выгружается обессеренная резиновая масса. В таблице 1 приведена рецептура вторичной резиновой смеси. Таблица 1 Рецептура вторичной резиновой смеси Изобретение относится к резиновой промышленности и может быть использовано для получения эластомерных композиций. Известна рецептура резиновой смеси для создания твердых резин, которая имеет в своем составе в мас. ч. цис-изопреновый каучук СКИ-3 100, тиурам-1,5-2,0, альтакс-1,5-2,0, каптакс -1,2-1,5,противостаритель Нафтам-21,2-1,5, оксид цинка- 1012, стеариновую кислоту- 1,5-2,0, технический углерод Т-900-12-20 (Патент Российской Федерации 2258718. Резиновая смесь для изготовления акустического слоя покрытия, 08 9/00, опубл. 2005 г.). Недостатком данной рецептуры является то, что резиновая смесь состоит из товарных продуктов, имеющих высокую стоимость. Наиболее близким по технической сущности к предлагаемому изобретению является битумнорезиновая композиция, включающий приготовление смеси, содержащей в мас. битум - 70-80, крошку из вулканизированной резины из отработанных автомобильных шин - 15-25 и нафталиновую фракцию каменноугольной смолы - 5-10 (см.2327719, 08 95/00, 08 17/00, 08 3/20,2008). Существенным недостатком данной композиции является использование в процессе ее приготовления фракции каменноугольной смолы с температурой выше 200 С в качестве пластификатора. Этот продукт является исключительно вредным для здоровья персонала и окружающей среды, так как содержит токсичные вещества, особенно бензопирены. Каменноугольная смола - чрная, вязкая жидкость с сильным едким запахом. Сложная смесь более чем 1000 ароматических соединений,особенно полициклических ароматических углеводородов и гетероциклических соединений, из которых выявлено и идентифицировано около 500. Каменноугольную смолу получают в процессе Номер примера и состав, масспрототипы госсиполовая смола и мазут Каменноугольная Масло Пример Пример Пример смола ПН-6 Ш 1 2 3 Резиновая крошка 50 50 50 50 50 Вода 25 25 25 25 25 Масло ПН-6 Ш 19 Каменноугольная смола 19 Госсиполовая смола 12 14 15 Мазут 7 5 4 Канифоль 3 3 3 3 3 Активатор -420 1 1 1 1 1 Мел 2 2 2 2 2 Физико-механические показатели вторичной резиновой смеси приведены в таблице 2. Таблица 2 Физико-механические показатели вторичной резиновой смеси Показатели Условная прочность,(кгс/см 2) Относительное удлинение,Модуль,Твердость по Шору, у.е прототипы Каменноугольная Масло смола ПН-6 Ш 80-100 100-120 Госсиполовая смола и мазут Пример Пример Пример 1 2 3 140-160 120-140 130-140 Опыты однофакторного анализа, показали, что введение госсиполовой смолы и мазута по примеру 2 улучшает физико-механические характеристики при следующем соотношении ингредиентов, масс- 2. Разработанная резиновая смесь по примеру 2(таблица 1) позволяет улучшить условную прочность, относительное удлинение и повышает технологическую обрабатываемость вторичной резиновой смеси за счет комплексного использования госсиполовой смолы с мазутом. Особенностью получаемой вторичной резиновой смеси является применение в качестве пластификаторов исключительно продуктов переработки отходов различных производств. ФОРМУЛА ИЗОБРЕТЕНИЯ Пластификатор для вторичной резиновой смеси,включающий резиновую крошку, воду, канифоль,активатор - 420 и мел, отличающий тем, что дополнительно содержит госсиполовую смолу и мазут при следующем соотношении компонентов,мас. Резиновая крошка
