Гидравлическая резонансная камера

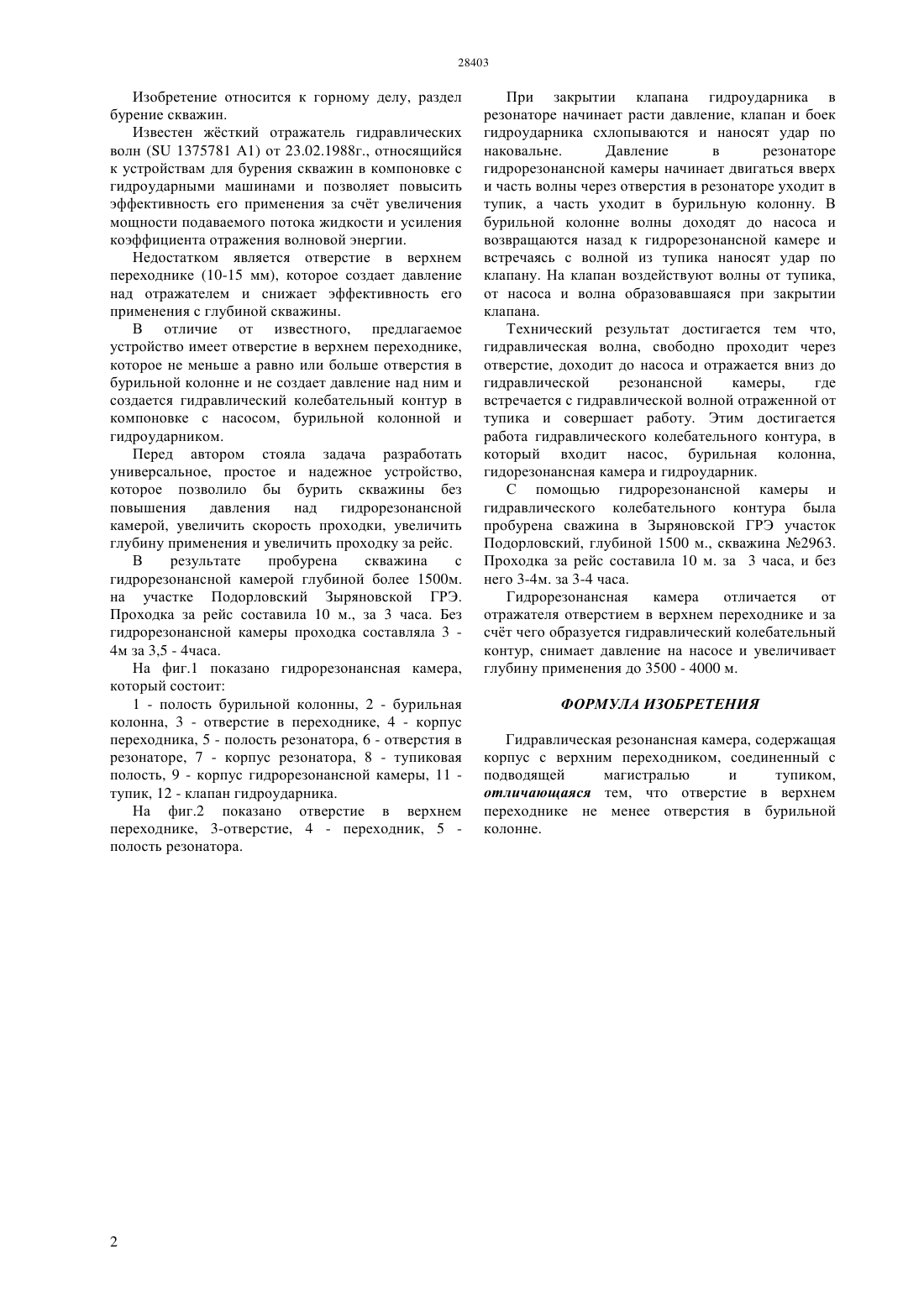

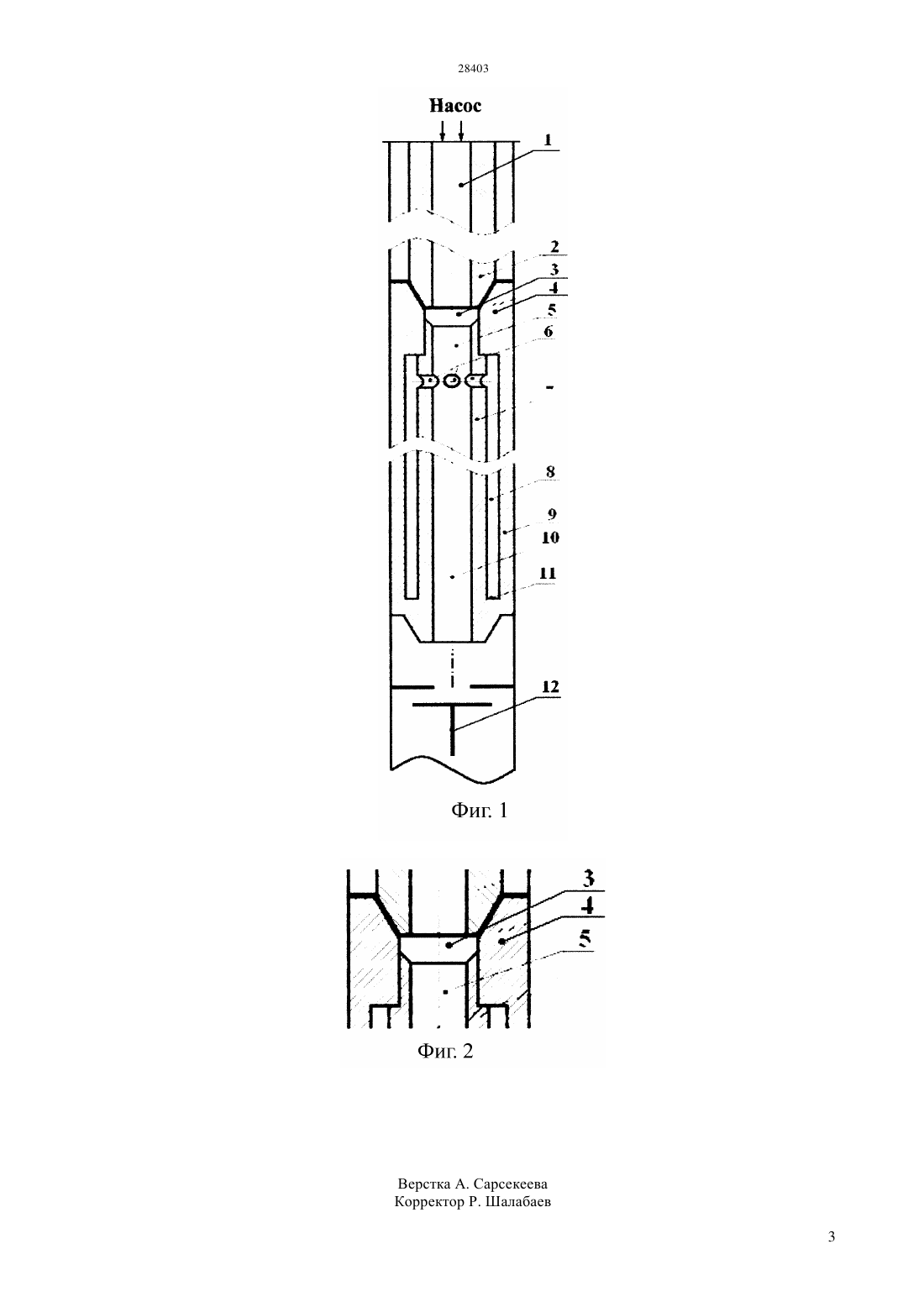

(51) 21 4/14 (2006.01) 21 4/06 (2006.01) 21 43/25 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2012/0619.1 25.05.2012 15.04.2014, бюл. 4 Мусабаев Малик Омарович 1375781 1, 23.02.1988968295 1, 23.10.19822192534 2, 10.11.20026015010 , 18.01.2000(57) Гидрорезонансная камера применяется в геологоразведке при бурении глубоких скважин с использованием гидроударников. Гидравлическая резонансная камера, содержащая корпус с верхним переходником, соединенный с подводящей магистралью, с тупиком, отличающаяся тем, что отверстие в верхнем переходнике, не менее отверстия в бурильной колонне, что снижает давление над гидрорезонансной камерой и создает гидравлический колебательный контур, в который входит насос,подводящая магистраль,гидрорезонансная камера и гидроударник. Изобретение относится к горному делу, раздел бурение скважин. Известен жсткий отражатель гидравлических волн ( 1375781 А 1) от 23.02.1988 г., относящийся к устройствам для бурения скважин в компоновке с гидроударными машинами и позволяет повысить эффективность его применения за счт увеличения мощности подаваемого потока жидкости и усиления коэффициента отражения волновой энергии. Недостатком является отверстие в верхнем переходнике (10-15 мм), которое создает давление над отражателем и снижает эффективность его применения с глубиной скважины. В отличие от известного, предлагаемое устройство имеет отверстие в верхнем переходнике,которое не меньше а равно или больше отверстия в бурильной колонне и не создает давление над ним и создается гидравлический колебательный контур в компоновке с насосом, бурильной колонной и гидроударником. Перед автором стояла задача разработать универсальное, простое и надежное устройство,которое позволило бы бурить скважины без повышения давления над гидрорезонансной камерой, увеличить скорость проходки, увеличить глубину применения и увеличить проходку за рейс. В результате пробурена скважина с гидрорезонансной камерой глубиной более 1500 м. на участке Подорловский Зыряновской ГРЭ. Проходка за рейс составила 10 м., за 3 часа. Без гидрорезонансной камеры проходка составляла 3 4 м за 3,5 - 4 часа. На фиг.1 показано гидрорезонансная камера,который состоит 1 - полость бурильной колонны, 2 - бурильная колонна, 3 - отверстие в переходнике, 4 - корпус переходника, 5 - полость резонатора, 6 - отверстия в резонаторе, 7 - корпус резонатора, 8 - тупиковая полость, 9 - корпус гидрорезонансной камеры, 11 тупик, 12 - клапан гидроударника. На фиг.2 показано отверстие в верхнем переходнике, 3-отверстие, 4 - переходник, 5 полость резонатора. При закрытии клапана гидроударника в резонаторе начинает расти давление, клапан и боек гидроударника схлопываются и наносят удар по наковальне. Давление в резонаторе гидрорезонансной камеры начинает двигаться вверх и часть волны через отверстия в резонаторе уходит в тупик, а часть уходит в бурильную колонну. В бурильной колонне волны доходят до насоса и возвращаются назад к гидрорезонансной камере и встречаясь с волной из тупика наносят удар по клапану. На клапан воздействуют волны от тупика,от насоса и волна образовавшаяся при закрытии клапана. Технический результат достигается тем что,гидравлическая волна, свободно проходит через отверстие, доходит до насоса и отражается вниз до гидравлической резонансной камеры,где встречается с гидравлической волной отраженной от тупика и совершает работу. Этим достигается работа гидравлического колебательного контура, в который входит насос, бурильная колонна,гидорезонансная камера и гидроударник. С помощью гидрорезонансной камеры и гидравлического колебательного контура была пробурена сважина в Зыряновской ГРЭ участок Подорловский, глубиной 1500 м., скважина 2963. Проходка за рейс составила 10 м. за 3 часа, и без него 3-4 м. за 3-4 часа. Гидрорезонансная камера отличается от отражателя отверстием в верхнем переходнике и за счт чего образуется гидравлический колебательный контур, снимает давление на насосе и увеличивает глубину применения до 3500 - 4000 м. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидравлическая резонансная камера, содержащая корпус с верхним переходником, соединенный с подводящей магистралью и тупиком,отличающаяся тем, что отверстие в верхнем переходнике не менее отверстия в бурильной колонне.
